Усилитель Panda Amp

[zAg 3 251]

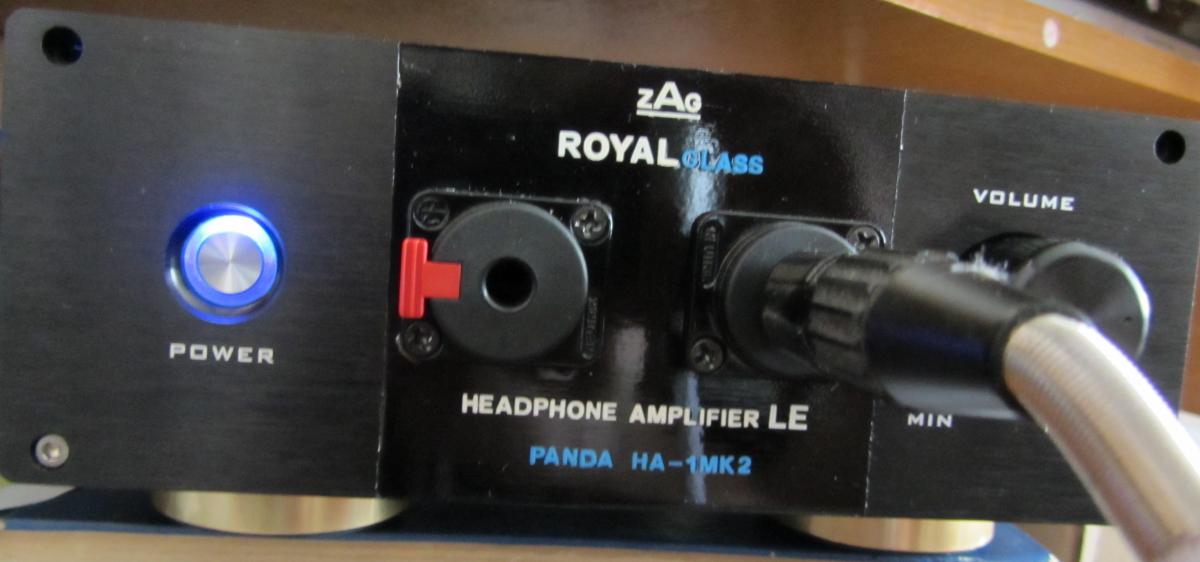

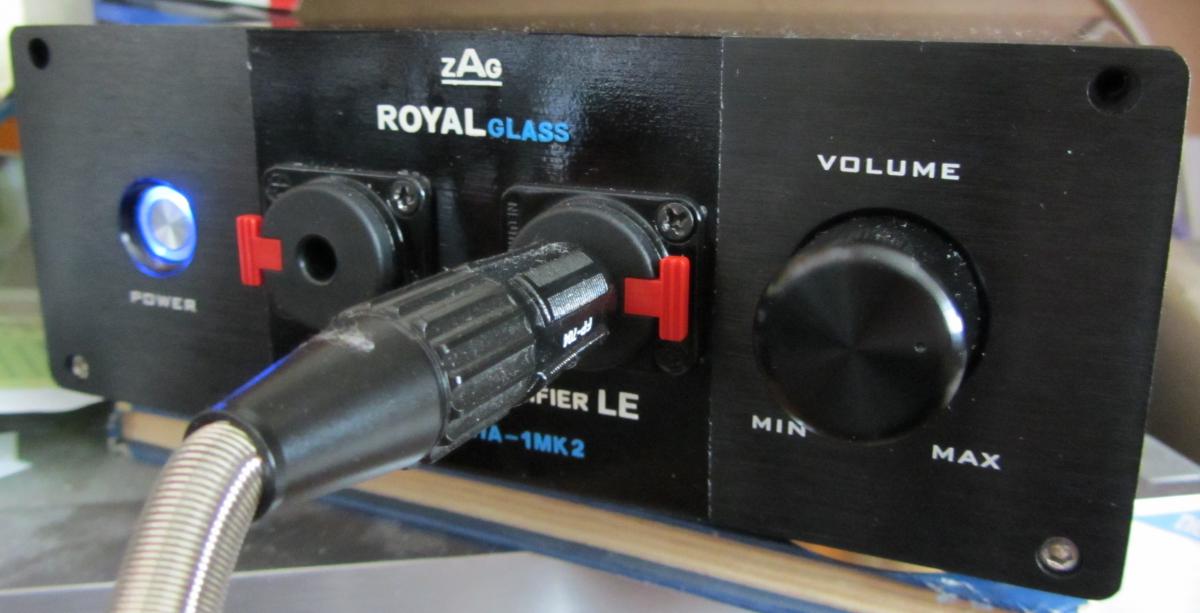

Продолжаю слушать данный вариант усилителя RoyalGlass. Что до сих пор, как-то непривычно, включённый усилитель при любом положении потенциометра, хоть на самом максимуме, не выдаёт в наушниках никакого фонового шума, совершенно гробовая тишина, посещает мысль, что я аппарат ещё не включил, а нет, заиграла музыка – включён, такого раньше на других аппаратах, с другими потенциометрами не замечал, все давали хоть какой-то фон (шум) при повороте потенциометра к максимуму, а здесь полная тишина "выключенного аппарата". Приходиться при запуске смотреть на положение потенциометра (не на максимуме ли он), чтобы звук резко не ударил по перепонкам, да и наушники не повредить.



Далее прослушивание. По сравнению с тестовым вариантом, когда в цепочке стоял потенциометр DACT с родными посеребрёнными проводами, сейчас с потенциометром Khozmo и полностью медной моножильной разводкой, включая межблок и наушниковый кабель HD650-х, звук стал гораздо басовитей, на некоторых записях, кажется, что его стало даже больше, чем нужно, на некоторых в самый раз. И тут я вспомнил про свой многожильный наушниковый кабель (фото 1, 2), год, наверное, не слушал, кабель на основе монокристаллической меди от Oyaide близкий по составу к HPC-X62, но немного другой. И что в итоге, многожилка заметно менее басовитая, чем моножила, но в сочетании моножильной разводкой усилителя и моножильного межблока встала в тракт очень хорошо, смягчив бас и сделала более комфортное прослушивание (именно комфортное, а не детальное, которое даёт моножила, менее утомляемое прослушивание). Так что и тот и другой вариант подходят не плохо, трудно что-то выбрать однозначно, перетыкаю кабель туда-сюда, и так нравиться, и так, но где-то многожилка предпочтительней, там, где хочется убавить бас, музыка может быть любая от симфо-метала до любого другого жанра. Но там где музыка не насыщена множеством инструментов, более низкотемповая, спокойная, даже электроника различных направлений, там моножила выглядит предпочтительней (фото 3). Теперь к этому усилителю, можно безболезненно цеплять любые многожильные наушниковые кабели, звучание они дают хоть и разное звучание, но теперь их уже намного приятнее использовать для прослушивания.

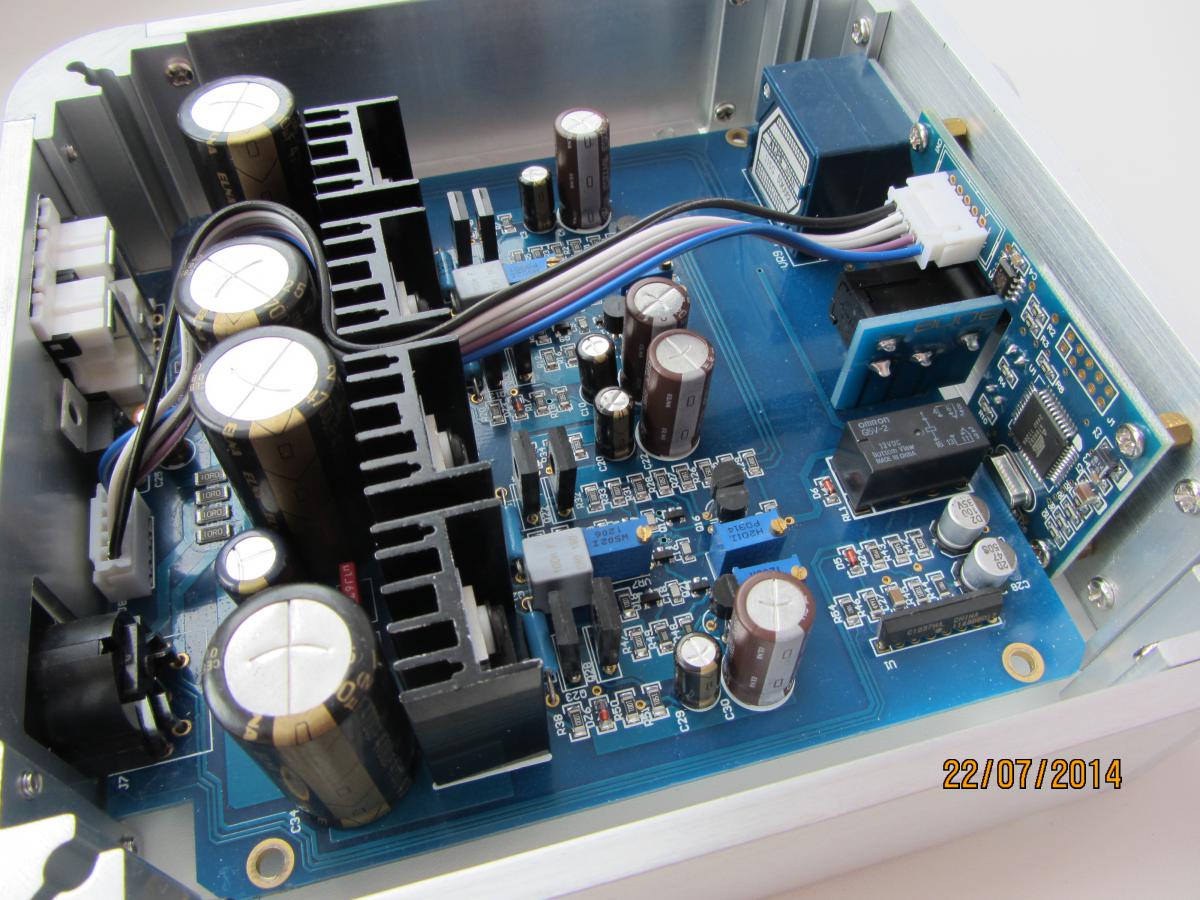

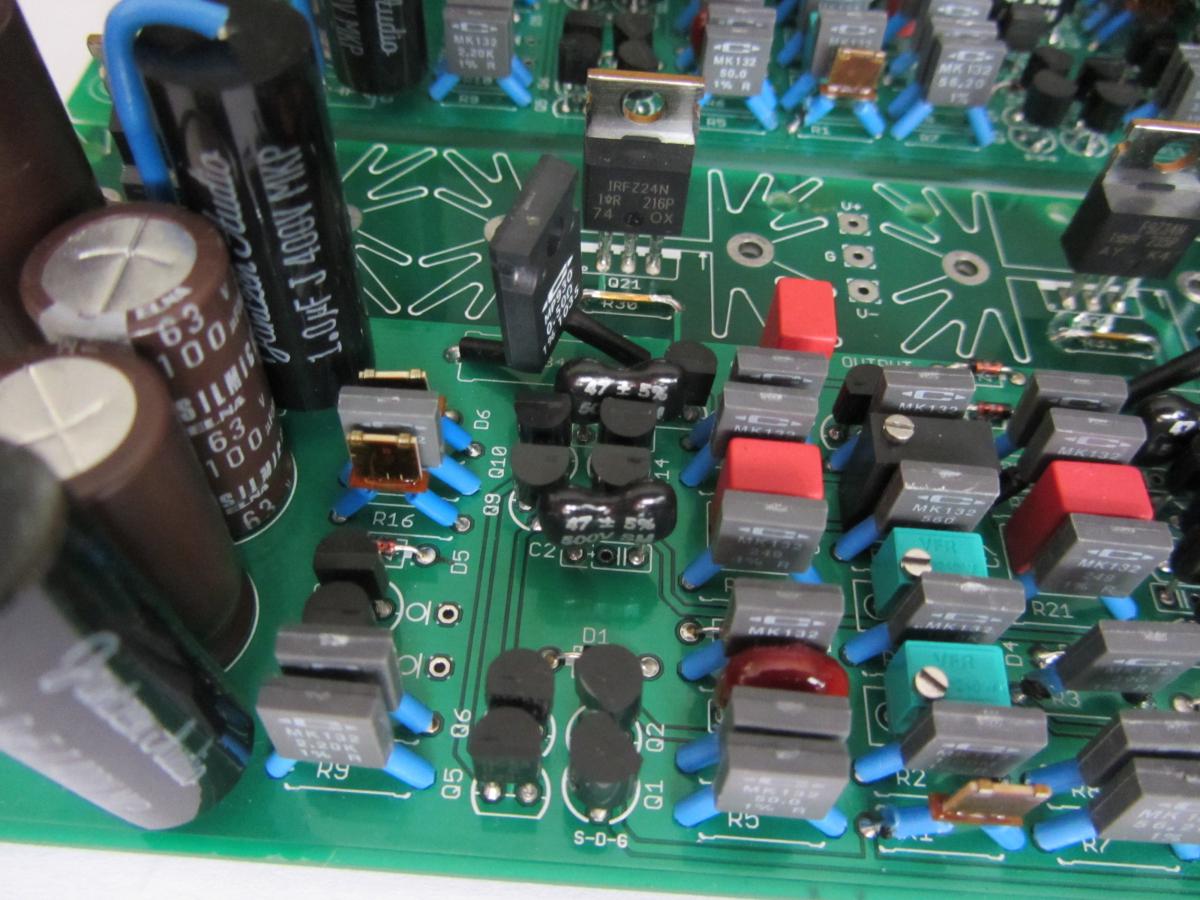

Ну а дальше, в скором будущем, на очереди, запуск стандартной версии усилителя Panda Classic (почти готов) и кабеля от Сергея RLS9. Потом буду заканчивать усилители Beta22 по аналогии с этими Пандами, платы практически собраны (на фото 4, 5).

[lomonosoff 15]

,Подскажите,где недорого можно заказать caddock резики,разных наминалов?

[zAg 3 251]

,Подскажите,где недорого можно заказать caddock резики,разных наминалов?

Я заказывал на partsconnexion.com, если недорого, то надо ловить сезон скидок, сбрасывают цену на 20% (последние были в июне и июле).

[Артём Власов 6 2 Тракты]

http://www.percyaudio.com/, http://ru.mouser.com/ Изменено 4 августа, 2014 пользователем Артём Власов

[Бергамот 9 918 4 Тракты]

, спасибо большое за этот топик! Я уверен, что многие здесь об этом усилители даже не знали.

[zAg 3 251]

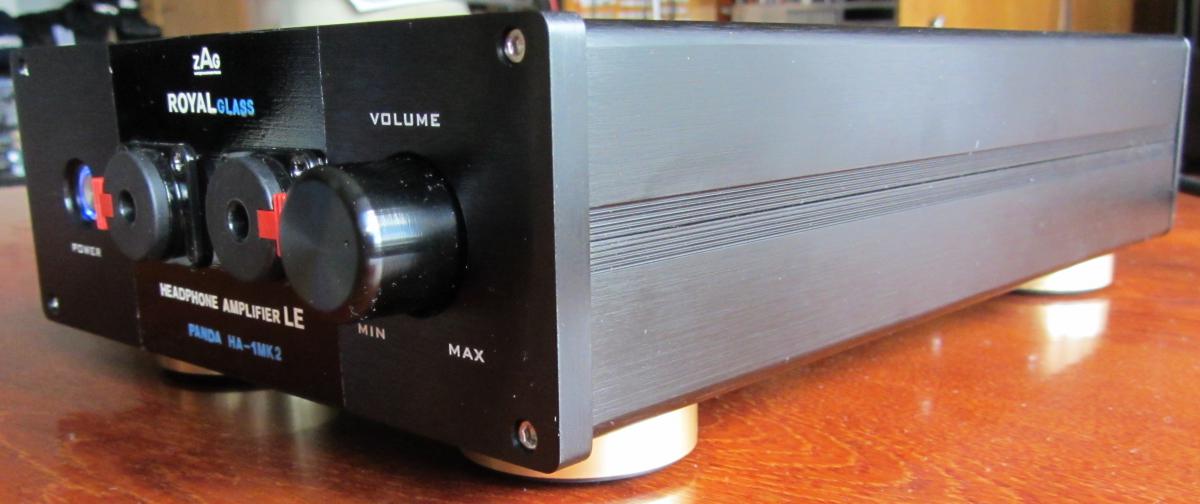

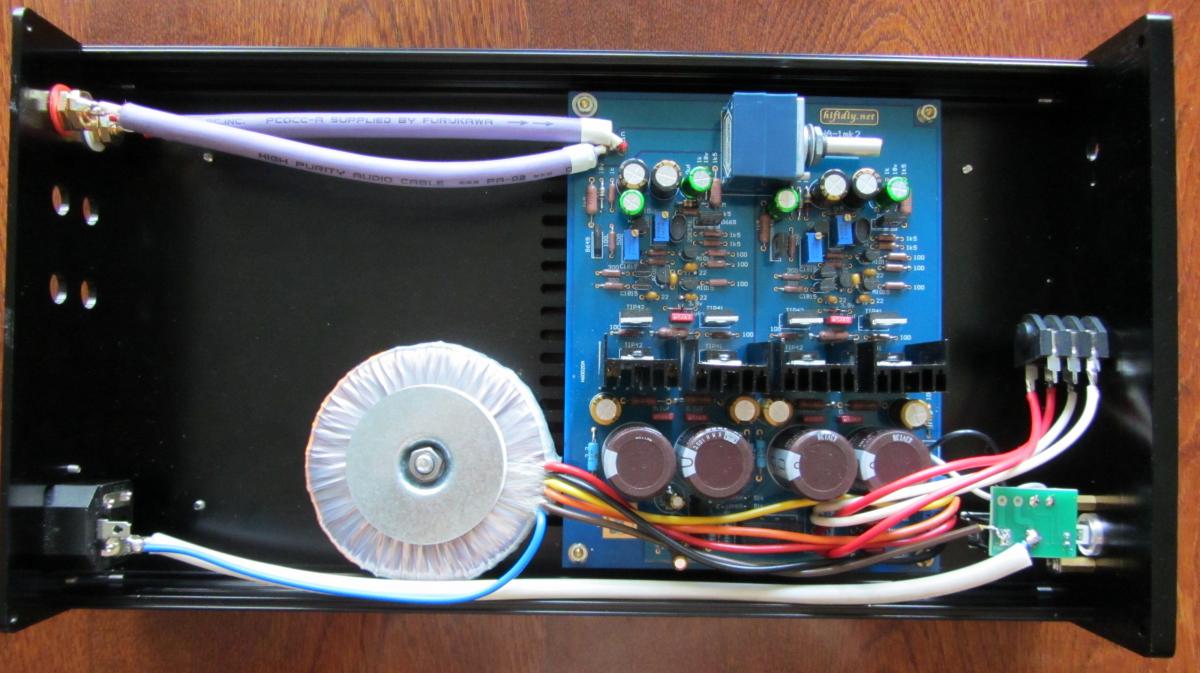

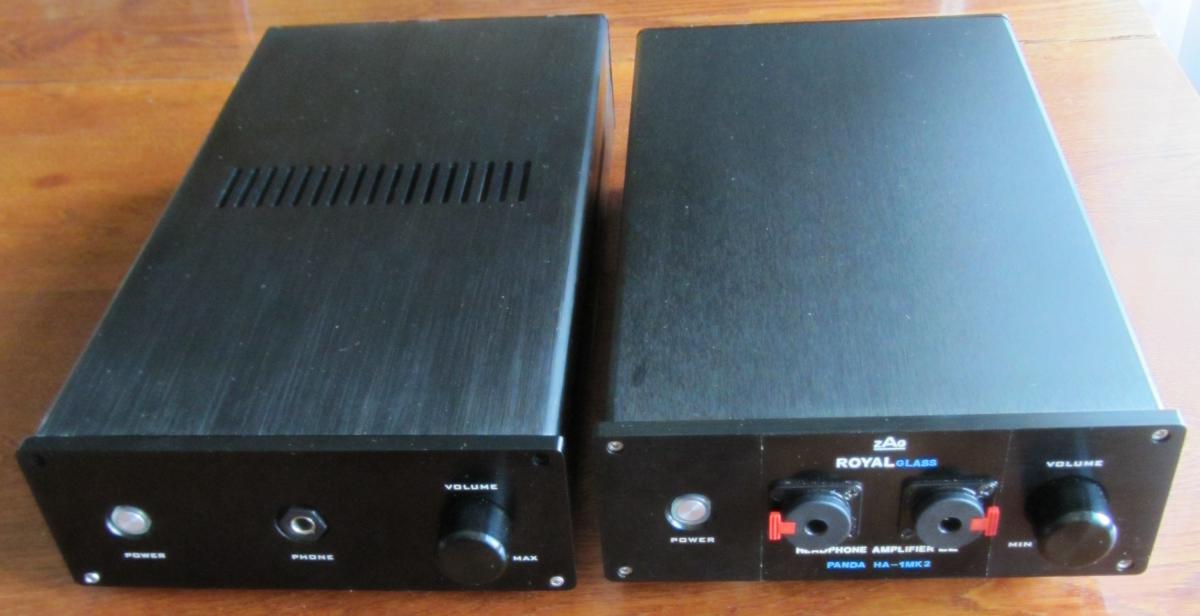

Сравнение звучания двух сборок усилителей Panda HA1-MK2 собранных на разных комплектующих, один Panda Classic собран на стандартных комплектующих, которые шли в наборе платы и корпуса, второй вариант сохранил от оригинала только плату с компонентами для управления защиты наушников от постоянки и корпуса без компонентов в его наборе, поставлено всё исключительно из специально подобранных компонентов, данный проект назван Panda RoyalGlass. Далее, компонентные различия этих усилителей.



RoyalGlass



Резисторы - Caddock, Vishay Z-Foil VAR (Vishay Audio Resistor)

Электролитические конденсаторы - Nichicon FW, FG, ELNA RBD (Bi-Polar), Silmic II, Jensen, Советские танталовые

Плёночные конденсаторы - Jantzen, Vishay-Roderstein MKP-1837, Silver Mica

Потенциометр Khozmo на сигнальных резисторах Vishay Z-Foil VAR

Наушниковый терминал Jack Neutrik NJ3FP6C-BAG

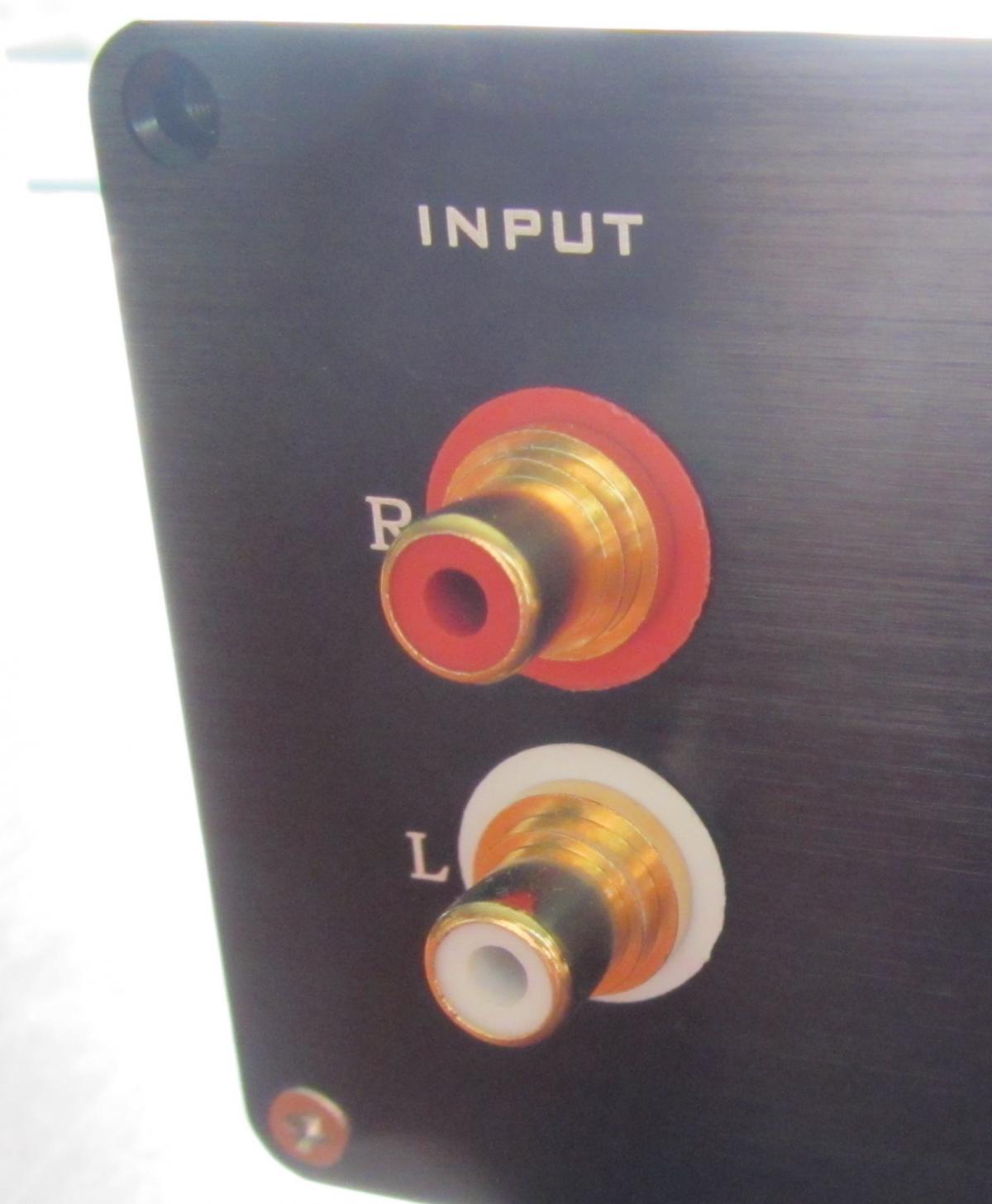

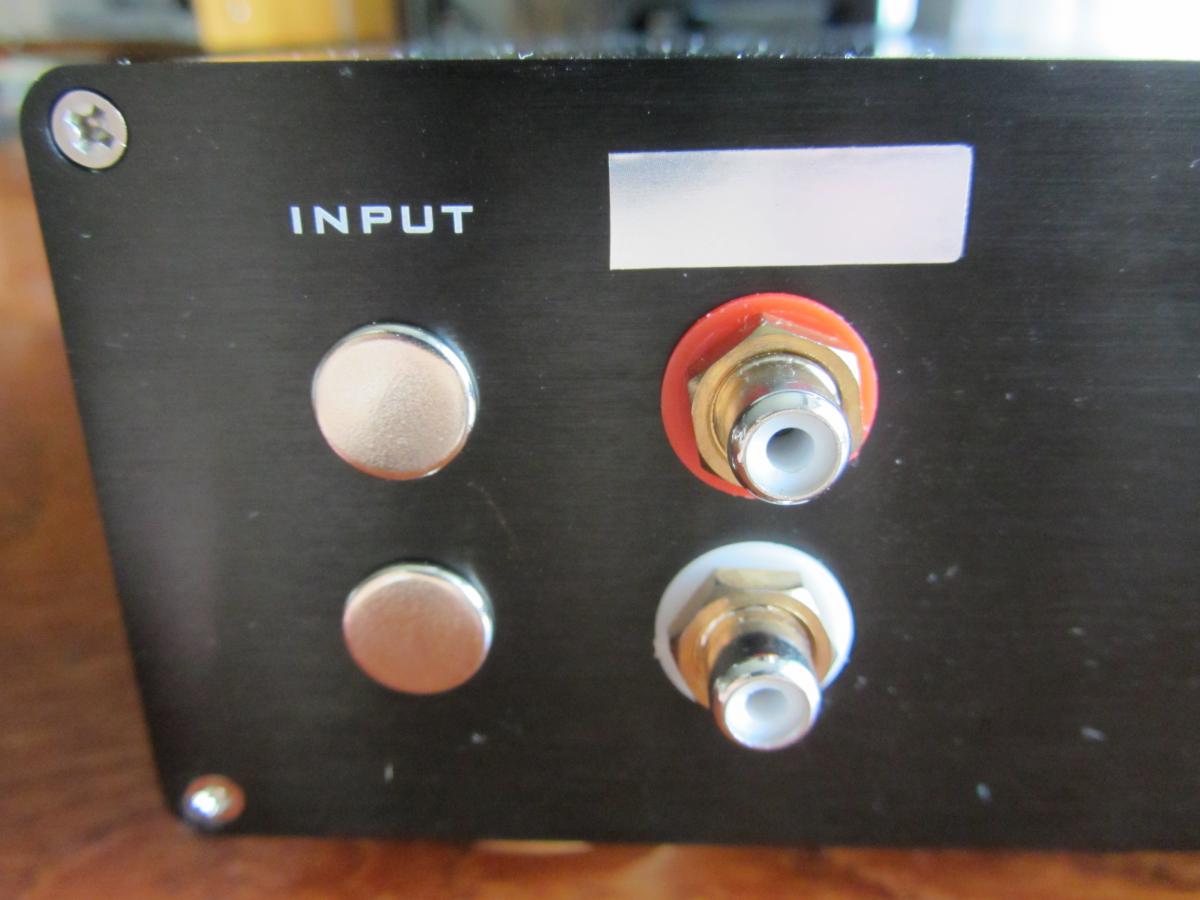

Терминал RCA Cardas GRFA S из немагнитной легкоплавкой латуни с покрытием родием поверх серебра.

Реле Takamisawa RY12W-K Japan

Сетевой терминал Furutech FI-03® Материал контакта: Медь высокой очистки с Родиевым покрытием.

Тороидальный экранированный трансформатор Nuvotem TALEMA 80VA

Кабельная разводка из монокристаллической медной моножилы Neotech в тефлоновой изоляции, после крио-обработки.



Вес: 3,9 кг.

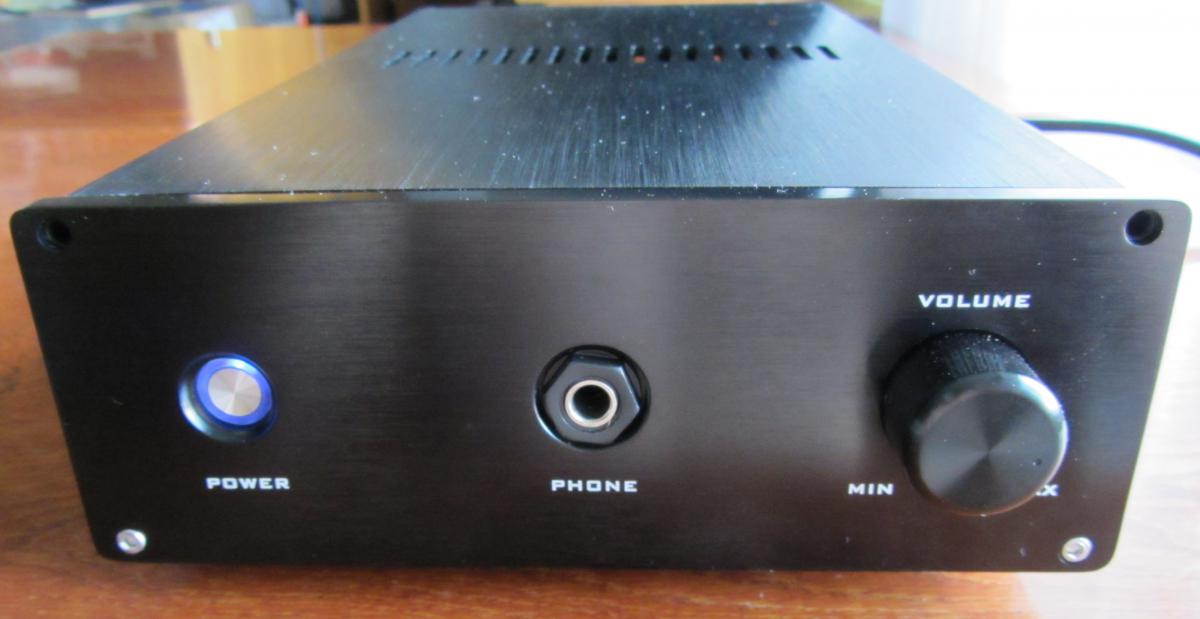

Panda Classic



Резисторы – нейтральные стандартные Vishay–DALE применяемые в большинстве продаваемых усилителях.

Электролитические конденсаторы - Nichicon FW, MUSE, BP

Плёночные конденсаторы - WIMA MKP, керамические 220pF, Silver Mica

Наушниковый терминал Jack Neutrik из набора к корпусу, сетевой от туда же.

Терминал RCA Neutrik Rean NYS 367, позолоченный.

Реле OMRON China

Тороидальный трансформатор TALEMA 50VA

Кабельная разводка из монокристаллического медного многожильного кабеля Oyaide PA-02



Вес: 2,95 кг.



Ну а далее сравнения. Будут производиться частями, на разном музыкальном материале, так будут легче делать сравнения. Будут браться несколько треков с одного альбома и отслушиваться поочерёдно на двух усилителях в наушниках Sennheiser HD650 с моими наушниковыми кабелями, один из монокристаллической медной многожилы Oyaide, второй из крио обработанной монокристаллической медной моножилы 0.64 мм. Neotech. Всё подключается и запитывается от одного источника, ЦАПа и кабелей (межблок - толстая монокристаллическая медная моножила Acoustic Revive SPC-Reference на коннекторах Oyaide GENESIS, сетевые - Nanotec Systems Golden Strada 302 nano3). Цифровой выход CD проигрывателя, предварительно пересажен на резисторы Vishay Z-Foil VAR.

[zAg 3 251]

1 прослушивание. Материал – альбом Joachim Witt – Neumond (2014), bonus CD, треки:

03. 96 Tage

04. Aufstehen (Martin Engler Remix)

06. Mein Herz (Girls Under Glass Remix)



Panda Classic

Звучание на данном усилителе, можно охарактеризовать, как нейтральное, комфортное, располагающее к долгому прослушиванию материала, звук не лезет глубоко в – ухо – в мозг. Бас мягкий, бархатистый и его в количественном плане вполне хватает, не меньше чем в другом варианте усилителя. Вокал Витта тоже мягко-бархатистый, довольно приятно воспринимается. При прослушивании, возникает чувство, что альбом слушается, как бы фоном, не заостряешь внимание на мелких деталях, послезвучиях и пр., всё играет, как бы выразиться – одним «фоном» и не лезет глубоко в мозг. Здесь понимаешь, почему резисторы Vishay-DALE так полюбились многими сборщиками усилителей, таких, как Burson, Panda, Beta22 и т.д. Беспроигрышный вариант, нейтральный не утомительный звук, мягкий тембр звука, располагающий к долгому прослушиванию. И этот усилитель вполне подходит для прослушивания в наушниках HD650, но лучше с подобными наушниковыми кабелями, что-то лучше, за эту цену для них из транзисторных усилителей, наверное, даже трудно и пожелать, вполне многих всё устроит в нём.



RoyalGlass

Если звучание предыдущего, я охарактеризовал, как нейтральное, располагающее к долгому прослушиванию материала, с мягким бархатистым басом играющем, как бы на поверхности. То здесь звук можно охарактеризовать, как близкий к натуральному, бас очень чёткий, не осталось никакой мягкости и бархатистости, голос тоже стал довольно чётче выражен, слышно, как местами исполнитель «причмокивает языком», изрядно возросла детальность, теперь на мелкие фрагменты уже обращаешь внимание гораздо больше, и наслаждаешься их звучанием. Звук теперь лезет «глубоко в ухо», особенно бас, в зависимости от громкости, «почти до мозга». Думаю слушать долго на приличной громкости в данном усилителе материал, будет не так комфортно, уши быстрее устанут, у меня как-то после прослушивания подряд трёх альбомов на высокой громкости, потом несколько часов уши отходили, поэтому теперь дозирую прослушивание. Это всё думаю из-за более глубокого и «резкого», но более натурального баса и более повышенной микродетальности на всём спектре, да ещё и с большими послезвучиями.



И тот и другой вариант усилителя самодостаточен, и оба вполне подходят для прослушки в 650-х, намного лучше, чем оригинальный Lehmann Black Cube Linear, даже со всеми переделками последнего. Если кратко охарактеризовать данные сборки усилителя между собой (и только), то Panda Classic – более «меломанский» по звуку усилитель, больше подходящий для прослушивания менее качественно записанного материала, по возможности больше скроет его недостатки, а RoyalGlass – более «аудиофильский», скорпулёзный до мелочей, но плохие записи, возможно, слушать будет менее приятно, так как вылезут все его недостатки.



p.s. Не знаю как люди делают анализ по памяти, тут несколько треков, при времени перетыкания кабелей, даются не так уж просто, да ещё и для того чтобы сконцентрироваться на чём-то конкретном в исполнении, а потом это запомнить и описать. Дальше продолжу сравнения на других альбомах и стилях исполнителей, возможно, ещё многое упустил, ведь это было первое сравнение.

[lomonosoff 15]

Почему при выкручивании РГ более чем на 2часа дня,срабатывает реле и отключается звук,но потом опять возвращается если вернуть РГ на среднее положение.Как-то это исправить можно?

[zAg 3 251]

Почему при выкручивании РГ более чем на 2часа дня,срабатывает реле и отключается звук,но потом опять возвращается если вернуть РГ на среднее положение.Как-то это исправить можно?

Защита от постоянки, может "ноль" не точно отрегулировали, дайте аппарату прогреться, а потом повторите регулировку, я повозился, прежде чем выставил его в пределы близкие к нулю. Попробуйте сделать замеры заново, наверно постоянка ушла больше за пределы, я так думаю. Если нет, и при повороте потенциометра на максимум без подключённых наушников опять сработает защита, то может некачественный потенциометр или всё-таки лучше было транзисторы подобрать в пары. У меня на максимуме не срабатывает, и в этом усилителе на максимуме, тоже не слышно никакого фона (шума), полная "гробовая тишина" выключенного усилителя.

Не спросил, на каких наушниках срабатывает защита, а то я слушаю на 300-т омниках?

[lomonosoff 15]

Срабатывает как с нагрузкой,так и без.В наушниках при увеличении громкости тоже тишина.И как правильно выставить ноль?

[energetik 92]

Почему при выкручивании РГ более чем на 2часа дня,срабатывает реле и отключается звук,но потом опять возвращается если вернуть РГ на среднее положение.Как-то это исправить можно?

Скорее всего Ваш источник даёт на вход усилителя постоянку. Попробуйте отключить его от усилителя и попробуйте повернуть РГ на максимум (наушники не подключайте только).

[zAg 3 251]

Срабатывает как с нагрузкой,так и без.В наушниках при увеличении громкости тоже тишина.И как правильно выставить ноль?

Вы сначала "0" на выходе замерьте (проверьте, соответствует значение близко к нулю или нет) на обоих каналах, межблочные и наушниковый кабель не подключайте, скажите какое значение выдаётся по мультиметру. И срабатывает ли защита без подключённых межблока и наушникового кабеля при повороте потенциометра к максимуму.

[lomonosoff 15]

@energetik,

,

При отключенном межблоке от ЦАПа,всё нормально,даже наушники подключаю,тоже всё в порядке ничего не срабатывает.Как правильно мерять,ручка должна быть выставлена на 0?Мультимера нет а старая цешка ничего не показала.

[energetik 92]

@energetik,

,

При отключенном межблоке от ЦАПа,всё нормально,даже наушники подключаю,тоже всё в порядке ничего не срабатывает.Как правильно мерять,ручка должна быть выставлена на 0?Мультимера нет а старая цешка ничего не показала.

Ставьте разделительные конденсаторы на вход усилителя для Вашего источника. В противном случае есть вероятность выхода из строя наушников.

При измерении мультиметром положение РГ непринципиально при неподключенном источнике (если усилитель не входит в возбуждение от изменения входного сопротивления).

[lomonosoff 15]

energetik Какие и куда лучше поставить.

Изменено 6 августа, 2014 пользователем lomonosoff

[energetik 92]

@lomonosoff, на вопрос какие однозначного ответа нет. Погуглите на тему.

На вопрос куда - без "порчи" платы не обойтись в данном случае. Нужно будет резать дорожки от входных RCA до РГ и в разрыв подпаивать конденсаторы. Можно (наверное даже лучше) поставить их на выход Вашего источника. Судя по подписи он уже mod.

[lomonosoff 15]

@energetik,Поскажите хотя бы примерно,какой марки и номинал.

[energetik 92]

@lomonosoff

http://forum.vegalab...ead.php?t=21801

http://forum.vegalab...read.php?t=9963

http://forum.vegalab...ead.php?t=30211

ещё можно покопаться в источнике и устранить постоянку на выходе. Тогда необходимость в разделительном конденсаторе отпадёт сама собой и звуку будет от этого только лучше...

Изменено 6 августа, 2014 пользователем energetik

[zAg 3 251]

@energetik,Поскажите хотя бы примерно,какой марки и номинал.

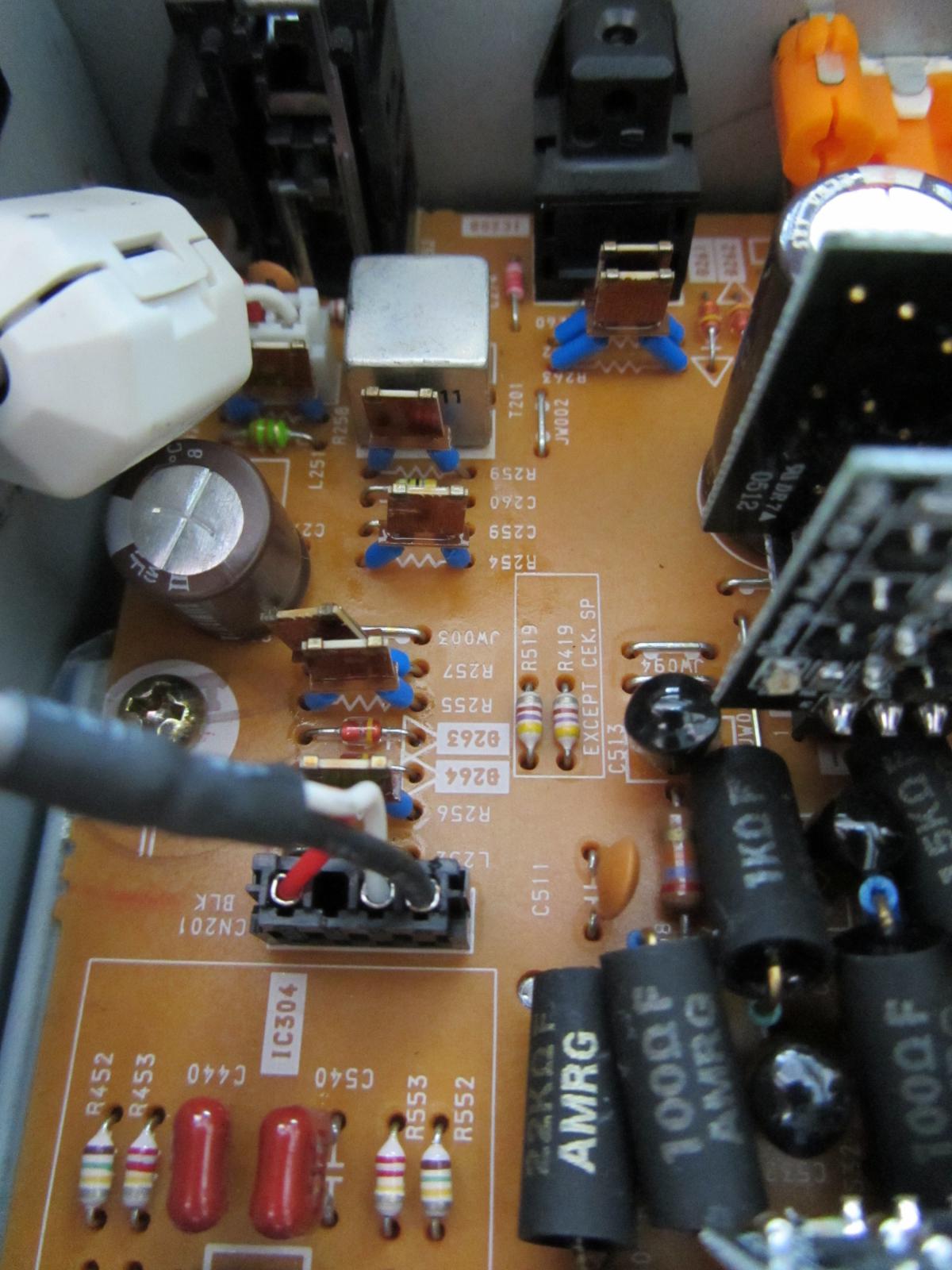

На аналоговом выхлопе моего CD проигрывателя стоят конденсаторы номиналом 0.47мкФ (я им сейчас не пользуюсь, использую проигрыватель как транспорт), на входе усилителей Леманн Куб ставят 2.2мкФ, я пробовал 5.6 мкФ, увеличение ёмкости давало увеличение баса, поэтому тут дело вкуса, что больше понравиться. Из недорогих конденсаторов, что нравяться, я ставлю MKP Jantzen Cross Cap, можете взять в "Аудиомании" несколько номиналов и попробовать (благо не дорого), что больше подойдёт, как на звук повлияет, потом можно и о более лучших конденсаторах подумать, но уже будете знать на какую ёмкость брать, а может и так всё устроит.

[Helium 554]

Ну и что ж в итоге это будет за усилитель, если звук через конденсатор пустить...

Будет не Panda Amp, а УГ.

Может, стоит поэксперементировать с микрухой UPC1237, как-то снизить ее чувствительность. Или вообще исключить. Если постоянка, конечно, действительно невелика.

http://forum.doctorhead.ru/index.php?showtopic=25793&st=25#entry582966



[zAg 3 251]

Ну и что ж в итоге это будет за усилитель, если звук через конденсатор пустить...

Будет не Panda Amp, а УГ.

Может, стоит поэксперементировать с микрухой UPC1237, как-то снизить ее чувствительность. Или вообще исключить. Если постоянка, конечно, действительно невелика.

http://forum.doctorh...=25#entry582966

Там ещё надо убедиться, что эта схема соответствует той, что стоит в этом варианте Aune Panda, т.к. здесь сборка на SMD резисторах и внешне имеет мало общего с Aune Panda собранной по аналогии конструктора. Желательно бы и этого варианта схему посмотреть (но я её не встречал нигде), а так да, конденсатор это уже другой звук, но может всё будет не так страшно, если подобрать приемлемый вариант, что-то же надо делать с постоянкой идущей от источника. В моих сборках такой проблемы не возникало, да и в тех статьях разных форумов, где читал о собранных конструкторах этого усилителя, подобную проблему никто не затрагивал, значит небыло этой проблемы.

[Helium 554]

@lomonosoff,

,

Мне кажется правильнее ставить блокирующий конденсатор на стороне источника, а не на стороне усилителя.

Только сначала убедиться, что именно источник производит DC Offset.

Походий случай описан тут (опять же, форум amb просто неоценимый ресурс). У человека плата защиты e12 отрубалась из-за того, что DAС выдавал постоянку.

Он добавил к выходу цапа (последовательно) майларовые конденсаторы 1uF. Помогло.

http://www.amb.org/forum/dc-offset-warning-for-music-hall-25-2-dac-t210.html

[zAg 3 251]

@lomonosoff,

,

Мне кажется правильнее ставить блокирующий конденсатор на стороне источника, а не на стороне усилителя.

Только сначала убедиться, что именно источник производит DC Offset.

Походий случай описан тут (опять же, форум amb просто неоценимый ресурс). У человека плата защиты e12 отрубалась из-за того, что DAС выдавал постоянку.

Он добавил к выходу цапа (последовательно) майларовые конденсаторы 1uF. Помогло.

http://www.amb.org/f...2-dac-t210.html

Так с этим же уже определились, lomonosoff выше уже написал, что с отключением источника защита не срабатывает, значит постоянка идёт с источника. И к установке конденсаторов в источнике уже вроде тоже определились, в Aune Panda их просто некуда ставить (места мало).

[Helium 554]

Ну так тогда так и есть.

[lomonosoff 15]

Померил постоянку на цапчике,показало 90mV
