ABC-Edel - конвертер и все что с ним

[ZOZIM 58]

Гальваноразвязку рекомендуют как раз именно по этому, чтоб комповая грязь по +5В не пёрла на конвертер.



А еще можно при таком подключении использовать оптический USB, будет и гальваноразвязка и чистое питание

Такой не пробовали?

ADNACO-UT1: Adapter with Power Supply for... + ADNACO-UF1-10: USB 3.0 Active Optical Cable

Изменено 12 июля, 2014 пользователем ZOZIM

[ZOZIM 58]

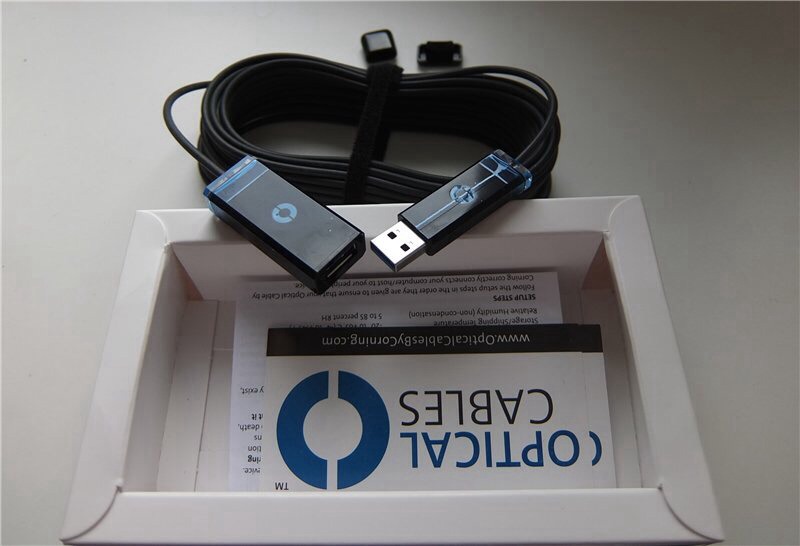

Нет, у меня проще

Результат?

В сравнении например с SOtM tX-USBexp .

[ff2005 76]

Нет, у меня проще

В чем?

http://www.спам.com/ADNACO-UF1-10-Active-Optical-Cable-length/dp/B00KPFUIEI/ref=sr_1_1?s=pc&ie=UTF8&qid=1405231564&sr=1-1

[ZOZIM 58]

@ZOZIM,



Результат? - Хороший



с SOtM tX-USBexp сравнить не очень понял как, это же кабель, а sotm плата. Пока до донца не сделал питание, подключил по временному решению. Переходники кое какие нужны, заказал - идут.

Ну понят но же.

В плане гальваноразвязке и качества результата на выходе.

Смысл примениения SOtM tX-USBexp и оптико юсб кабеля от Аднако(у вас другой кабель но принцип тотже) в принципе одинаков гальваноразвязка с отдельным питанием.

Ну так можете определенно отписать сравнить каждый из вариантов с прямым выходом юсб компа?

Изменено 13 июля, 2014 пользователем ZOZIM

[angnkn 333]

Вряд ли ток более 100-150 мА, чему там жрать то?

Пока решил замутить питание вот на этих акк

,



к ним правда еще зарядное надо "филиперстовое", нарыл самый простой вариант Soshine sc-h2 V2



, будет жизнеспособно - можно будет подумать как все утолкать в единый корпус

По даташиту типичный потребляемый ток у Эдель - 100 мА

К этому надо еще стабилизатор на вот такой ADM7150

[ff2005 76]

@ZOZIM,



Результат? - Хороший



с SOtM tX-USBexp сравнить не очень понял как, это же кабель, а sotm плата. Пока до донца не сделал питание, подключил по временному решению. Переходники кое какие нужны, заказал - идут.

Ну понят но же.

В плане гальваноразвязке и качества результата на выходе.

Смысл примениения SOtM tX-USBexp и оптико юсб кабеля от Аднако(у вас другой кабель но принцип тотже) в принципе одинаков гальваноразвязка с отдельным питанием.

Ну так можете определенно отписать сравнить каждый из вариантов с прямым выходом юсб компа?

это заблуждение.

ADNACO-UT1 это оптическая гальваноразвязка

sotm это контроллер Usb3 исполненный для аудио

в теории по максимуму их нужно использовать вместе ADNACO-UT1+sotm/Jcat.(получиться adnaco S3B c аудиоконтроллером USB3)

даст ли это что то в реальной системе?

слушать нужно

Изменено 14 июля, 2014 пользователем ff2005

[angnkn 333]

@angnkn,

Зачем?



ADM7150 – это линейный стабилизатор с малым падением напряжения (low dropout, LDO), который работает с входными напряжениями в диапазоне от 4.5 В до 16 В и обеспечивает выходной ток до 800 мА.

Заряженная батарея аккумуляторов ровно 3.3В выдает



Никакой аккумулятор не выдает "ровно".

3,3В это номинал данного типа аккумуляторов

Для данных аккумуляторов рабочий диапазон 2-3,6 В. На сколько вольт его зарядит китайский зарядник это вопрос.

Для Эдель по даташиту диапазон питания 3,1 - 3,45 В. 3,6 В это для нее это экстремально допустимое.

Конечно смелость города берет, но это уже Вам решать.

Я полагал, что подразумевается пара аккумуляторов со стабилизатором.

[ff2005 76]

@angnkn,

Зачем?



ADM7150 – это линейный стабилизатор с малым падением напряжения (low dropout, LDO), который работает с входными напряжениями в диапазоне от 4.5 В до 16 В и обеспечивает выходной ток до 800 мА.

Заряженная батарея аккумуляторов ровно 3.3В выдает

ADP151

не 7150 конечно но ...

Изменено 14 июля, 2014 пользователем ff2005

[ZOZIM 58]

это заблуждение.

ADNACO-UT1 это оптическая гальваноразвязка

sotm это контроллер Usb3 исполненный для аудио

в теории по максимуму их нужно использовать вместе ADNACO-UT1+sotm/Jcat.(получиться adnaco S3B c аудиоконтроллером USB3)

даст ли это что то в реальной системе , слушать нужно



Меня (как и многих) интересуют какие слышимые различия .Я вроде понятно написал.

Но расшифрую.

1.через sotm юсб

2.через юсб оптич кабель





У меня лично с sotm юсб исключительно негатив при использовании в свое время был.

Оптический юсб скоро сам постараюсь испробовать.

Изменено 24 июля, 2014 пользователем ZOZIM

[8street 393]

Нет, у меня проще

Несколько вопросов позволите?

На стороне USB-мамы питание как подается?

Покороче оптику можно сделать?

[8street 393]

Если По гуглю то питание идет по медным жилам а дата по оптике.Тоесть никакой 100% развязки и нет!

Так и думал.

@vitta77, Вы уже отрезали эти 2 медных провода и запитались от хаба?

[ZOZIM 58]

Более правильный вариант у оптический Аднако Usb 3.0,где развязкa по питанию и само питание уже входит в комплект.

Цена тоже реальная с доставкой всего 200у.е.

Обычный юсб от Ояды серебро почти столькоже стоит.

Изменено 26 сентября, 2014 пользователем ZOZIM

[safary147 320]

Очередной плюс в адрес Edel!

Пока без внешнего питания, просто с usb через WireWorld.

Красота!

[safary147 320]

Дрова последние с сайта, 1.61.

А возгласам против откуда взяться, если Эделька реально играет!

И это при моем простеньком усе, штатных силовиках, межблоке нонейм, живущем у меня со времен увлечения автозвуком, с алюминиевой проводкой в доме, которому лет двадцать.)

Я доволен, лучше звука пока не слышал.)

[ZOZIM 58]

@safary147,

Шикарное приобретение ABC-Edel.Поздравляю,не разочерует полюбому.

Сам пришел к Едельке через кучу и более дорогих USB коверторов пока не остановился на ней.

Звучит значительно на дороже чем стоит!



Изменено 17 июля, 2014 пользователем ZOZIM

[ZOZIM 58]

Посравнивал драйвера 1.56а и 1.61а.

Может кому интересно.Плеера Фубар 1.32 и Жривер 19.

Также для сравнения выставлял ASIO Jriver 19 и ASIO dsd из комплекта SACD к фубару.

Скажу сразу.Звучат сильно по разному.

Новый 1.61 (ASIO)дает более мягкий,басистый и в тоже время более замытый по верхам саунд.

На некоторых записях с трудном угадываются самые тонкие вч составляющие.

По детальности ВЧ он также отстает и от ASIO Jriver 19 и ASIO dsd из комплекта SACD.



А вот старый 1.56а(ASIO) выдает более четкий и слегка менее басистый но зато с нормальной детальностью по вч звук.

Разницу с стороними ASIO не выявил.Что говорит скорее о его правильности.



Короче на вкус и цвет как говорится.

Кому чтобы звучало поприятнее то 1.61.

Кому подетальноее то 1.56.

Изменено 18 июля, 2014 пользователем ZOZIM

[vitta77 820]

А тому кто не может выбрать - можно под макОсью слушать, там дров не надо по определению.

[ZOZIM 58]

А тому кто не может выбрать - можно под макОсью слушать, там дров не надо по определению.

И это правда.МакОсь безусловно без заморочек с дровами.

Но мы же легких путей не ищем.

[angnkn 333]

А еще лучше вообще отказаться от РС и МАС и взять Edel NMR.

Вот чесснслово слушаю эту маленькую платку несколько недель и просто в восторге.

Загружается за 5 секунд (конечно если сервер включен) Бесшумна, не греется.Управление через смарт просто идеальное.

Не надо думать о каких-то гальваноразвязках, батарейном питании, серебряных кабелях USB, драйверах и пр.

Просто слушаю музыку.

[vitta77 820]

@angnkn,

тяжело сподвигнуть народ, конвертер то ой как не сразу пошел, я его чуть ли не с весны 11 года "толкаю"



PS кондер поменяй китайский...а то так и гложет что "недоделанное" отдал

[angnkn 333]

Виталий, с кондером я пока не хочу заморачиваться, т.к. пока и с этим все замечательно. Чуть позже наверное, попробую заменить его, а заодно и удалить выходной разъем RCA и вести сразу длинным кабелем от разъма на плате к ЦАПу (у меня там BNC). Также есть идея заменить микруху стабилизатора на другую с супернизким шумом.

Кстати, вроде у Эдель можно поставить их же суперклок, только я не разобрался как.

Думал, что можно вывести DSD, но там выход именно DSD и нужен ЦАП с соответствующим входом. А у меня увы только Беркли.

Ну и, очередной раз, спасибо за этот девайс.

Для меня вопрос источника на долгое время, полагаю, закрыт.

[ZOZIM 58]

А еще лучше вообще отказаться от РС и МАС и взять Edel NMR.

Вот чесснслово слушаю эту маленькую платку несколько недель и просто в восторге.

Загружается за 5 секунд (конечно если сервер включен) Бесшумна, не греется.Управление через смарт просто идеальное.

Не надо думать о каких-то гальваноразвязках, батарейном питании, серебряных кабелях USB, драйверах и пр.

Просто слушаю музыку.

Ну там есть свои заморочки.Пользовал яму2000 и опу105.

В опе105 по сетке был звук сильно хуже чем напрямую по юсб.

Да и серверов там куча и все звучат тоже по разному.Хуже всех Монки например..

Наиболее качественные те кто сами декодируют в вав.Например от Псаудио(ilirik).

А так сам с Abc Edel usb пользую сервер и управлялку на планшете BibleUpnp.

Чисто по управляемости никакой разницы.

[angnkn 333]

У меня тоже ранее была Яма2000. Очень неплохой аппарат, но как источник цифры Edel намного лучше. При одинаковом сервере NAS Synology.

Качество связки сервер-рендерер ИМХО определяется наличием грамотной реализацией поддержки протокола UPnPTM AV/DLNA как ПО и железом сервера, так и железом (прошивкой) рендерера. Встроенный Медиасервер Синологии вроде не плохой. Если будет время, попробую поставить Твонки или Минимсервер.

Собственно можно долго рассуждать и пробовать, но если все, на данный момент, устраивает, то зачем изгаляться?

[ZOZIM 58]

@angnkn,

Согласен если устраивает смысла изголятся нет.

После Edel USB желания чтото еще искать нет.

Изменено 23 августа, 2014 пользователем ZOZIM

[MyXEL 53]

@angnkn, @vitta77

С источником на TinyCore не сравнивали? На что реально способен этот NAR?

Заинтересовало меня это чудо аудиоиндустрии!

А то может быть зря мы с сотоварищами отслушиваем материнские платы, сборки и т.д.?!
