Самодельный кабель питания

[agent-alex 0]

Всем привет.

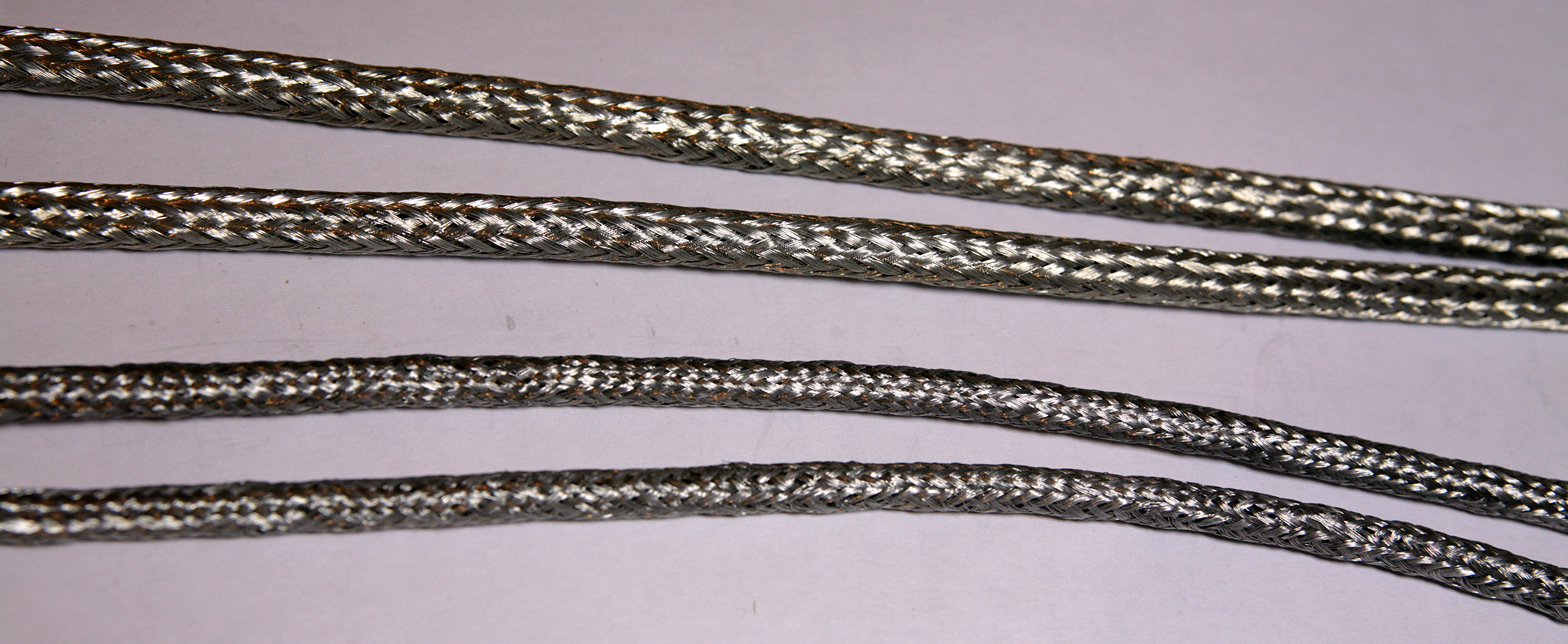

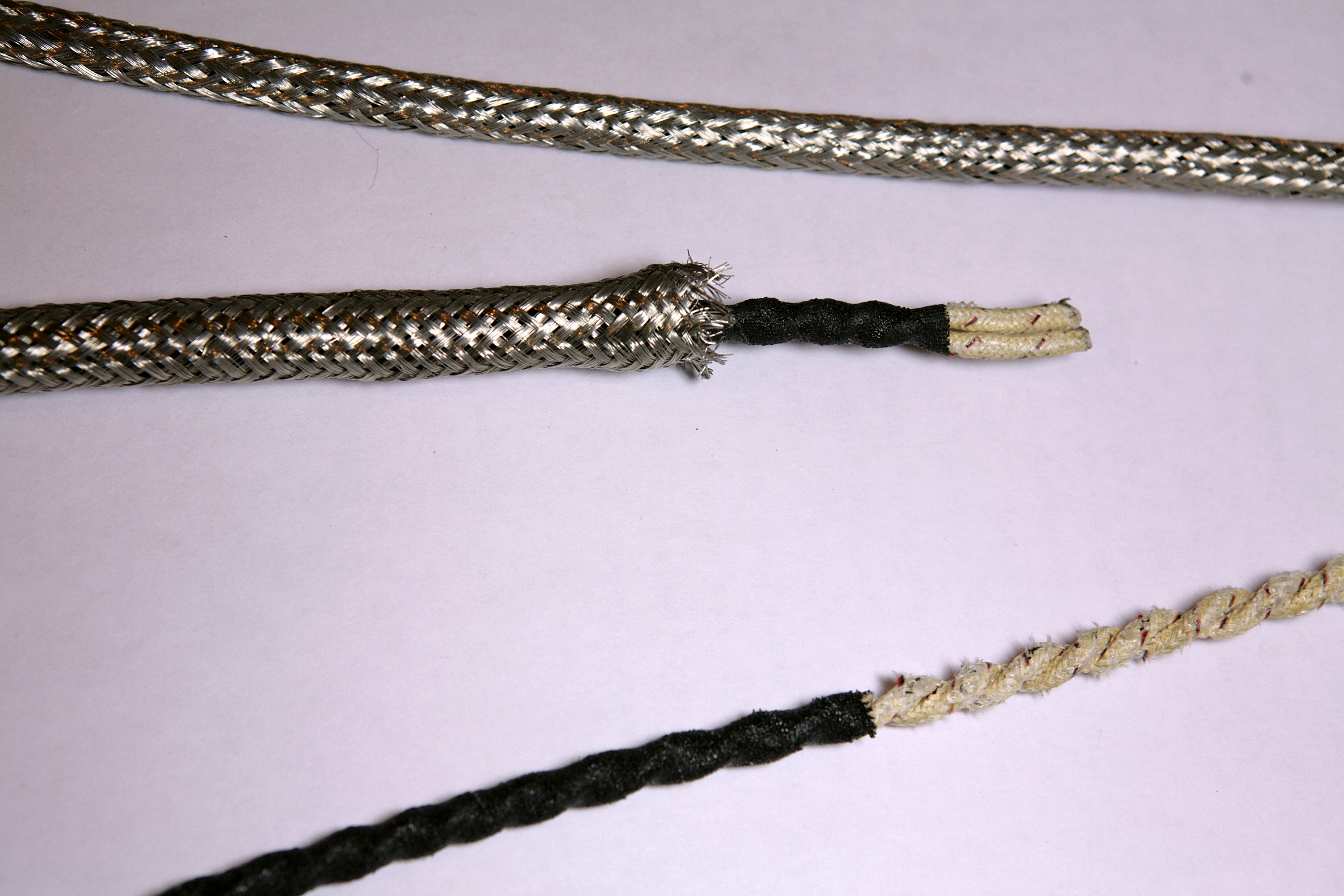

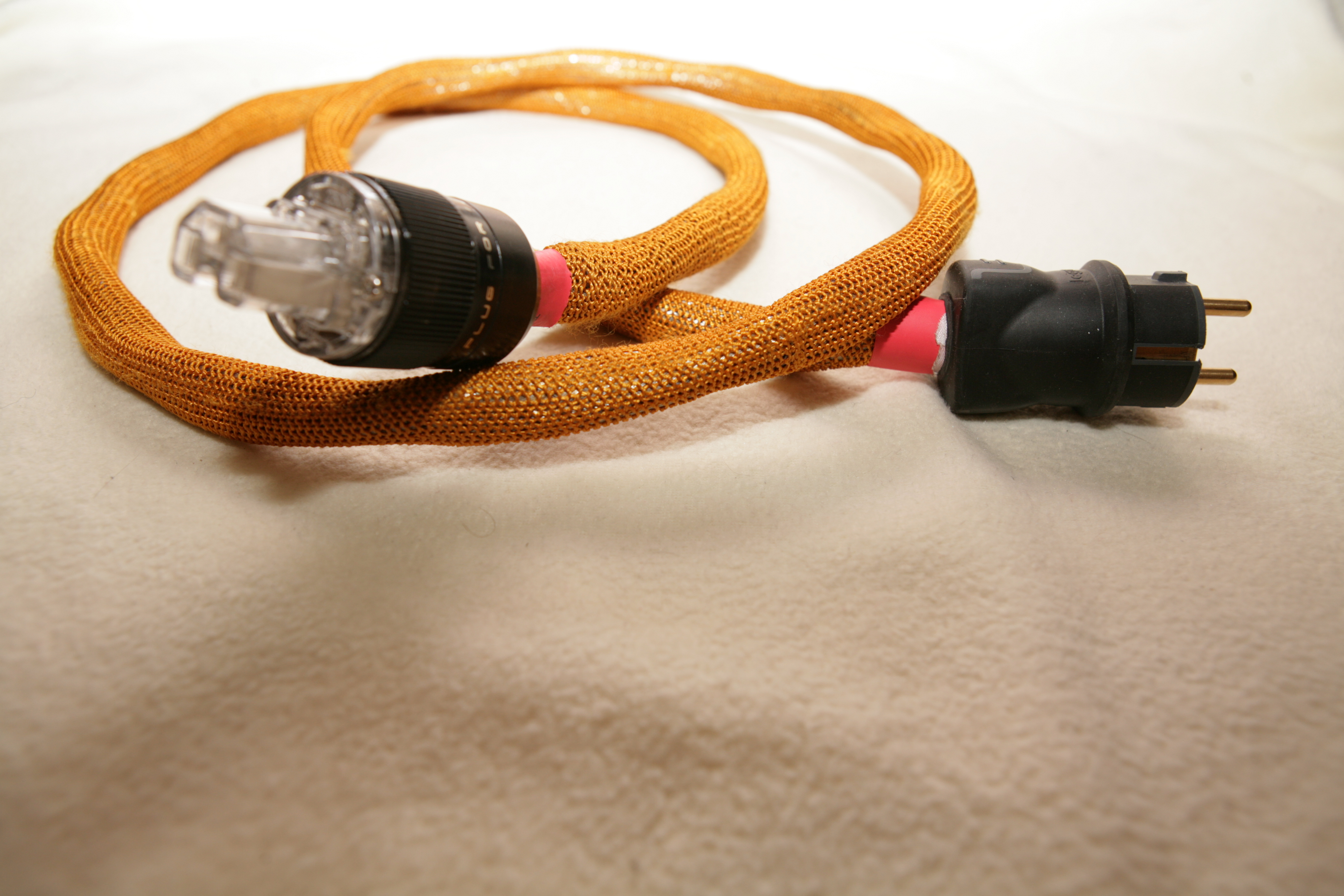

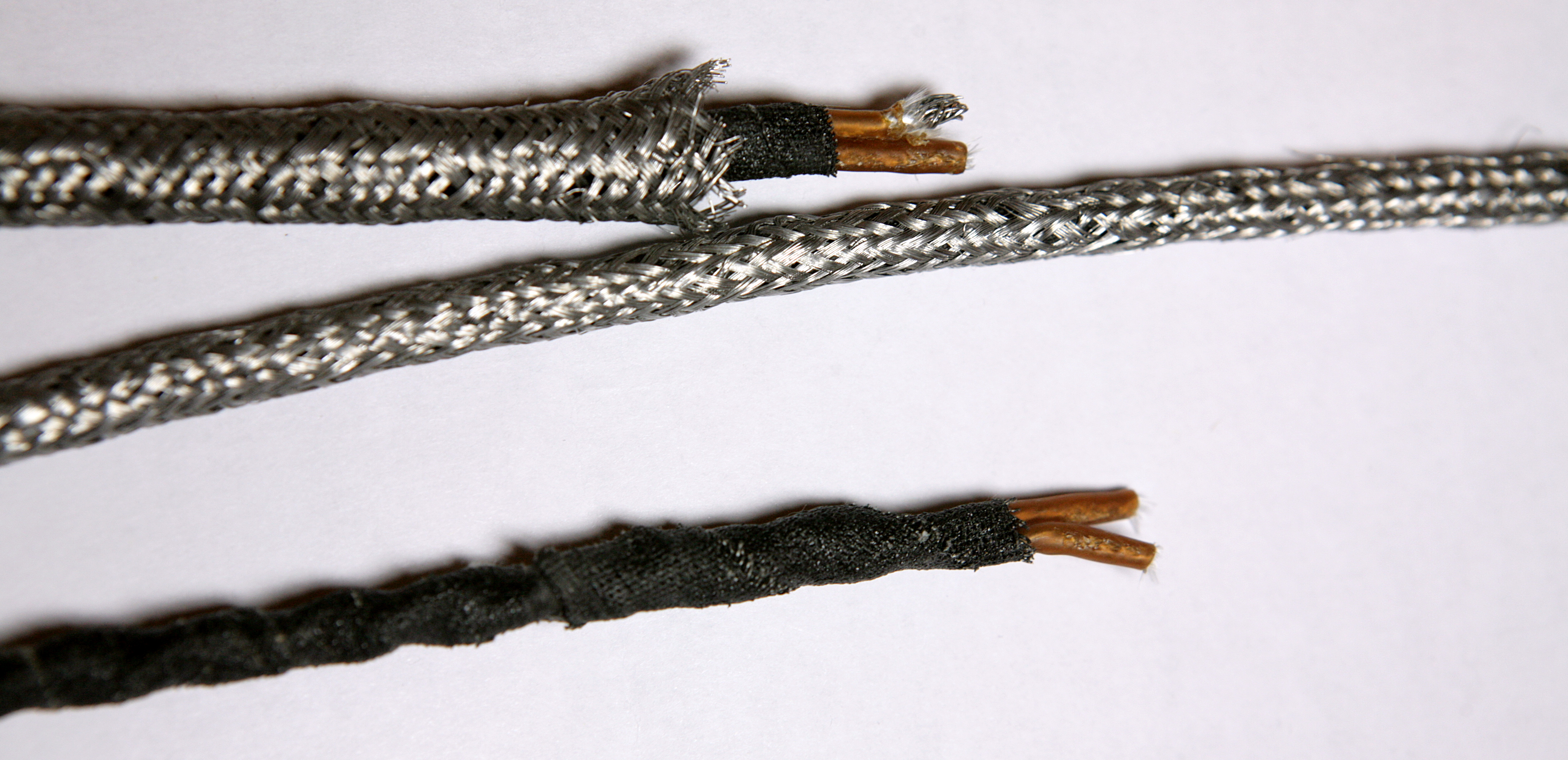

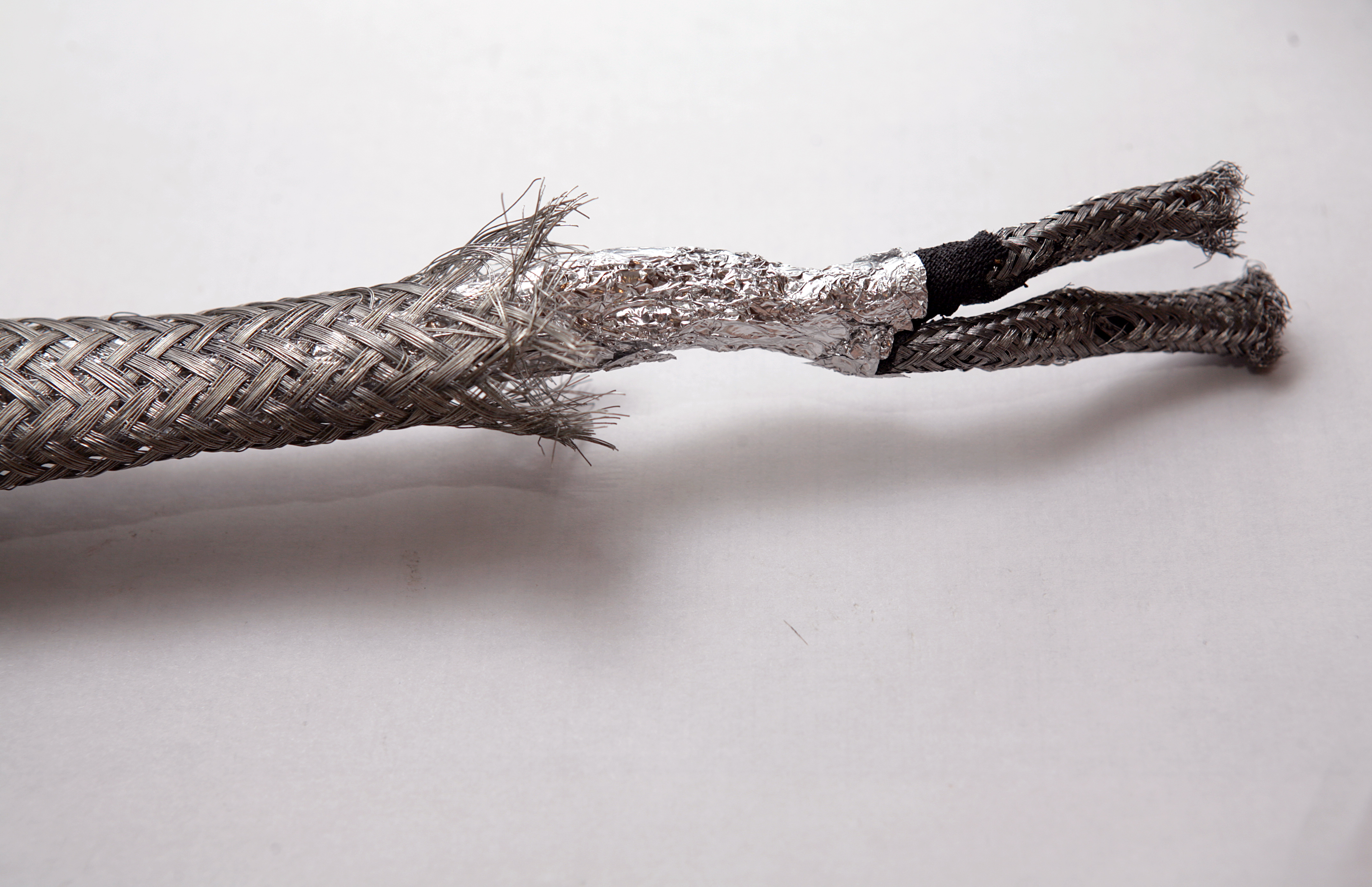

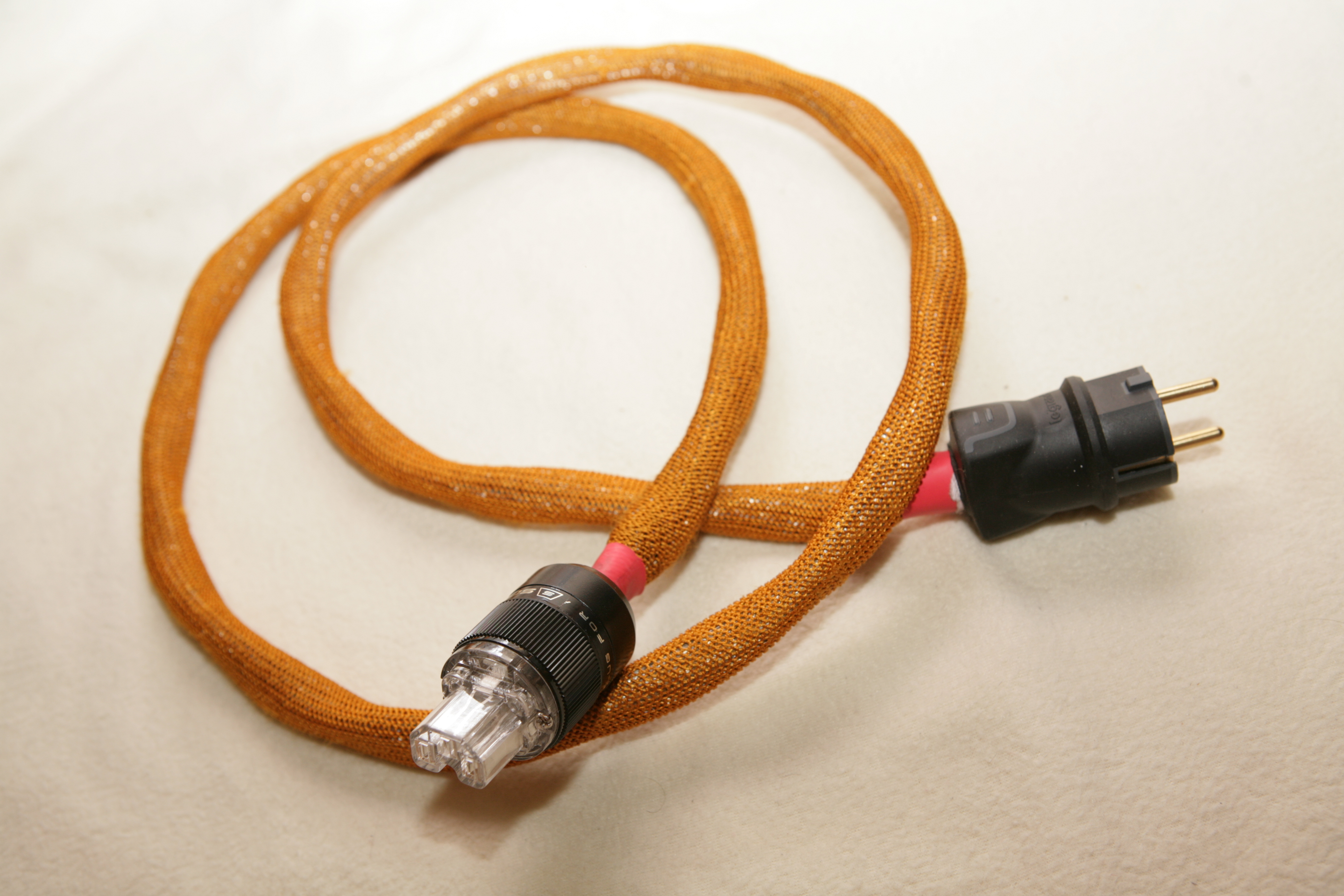

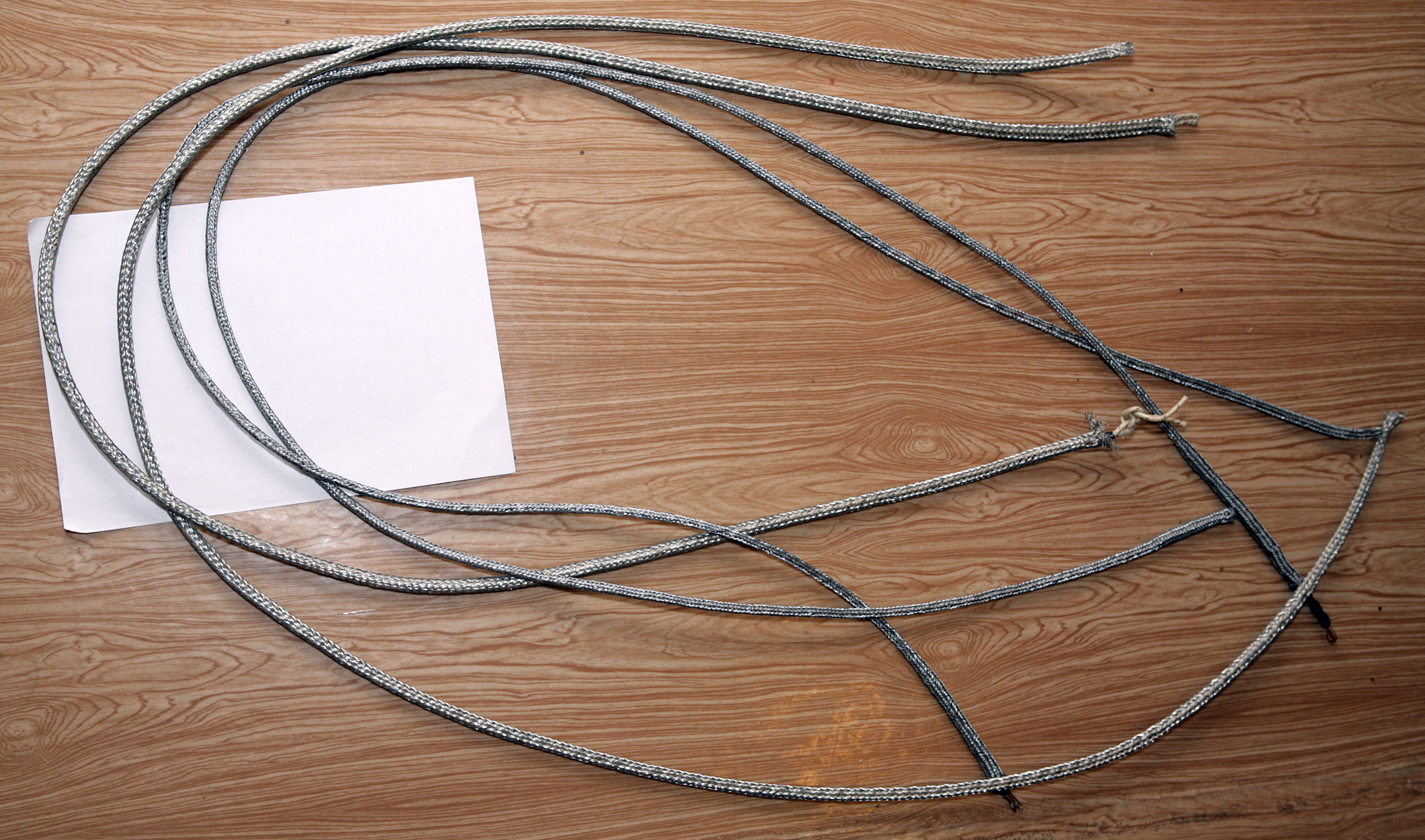

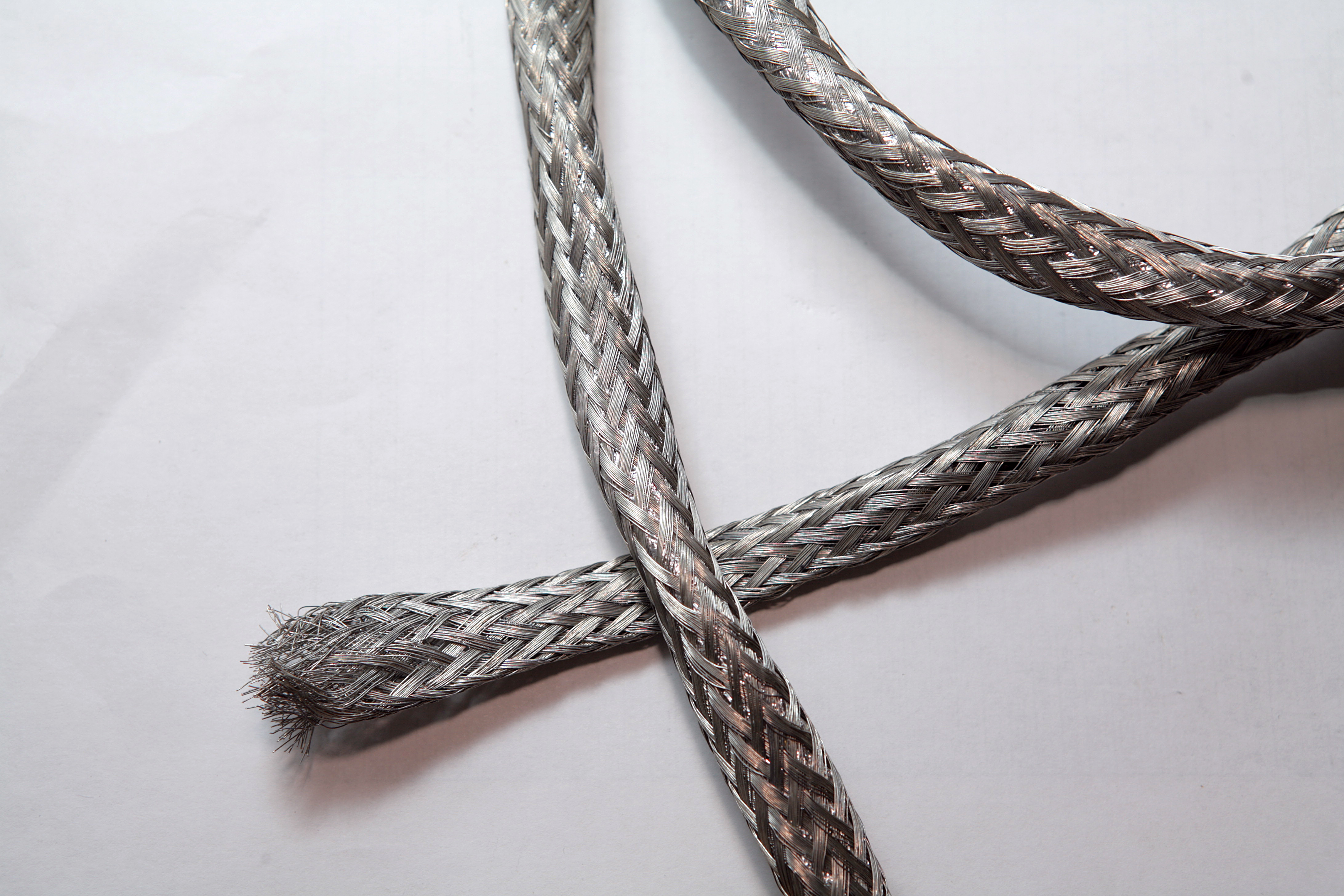

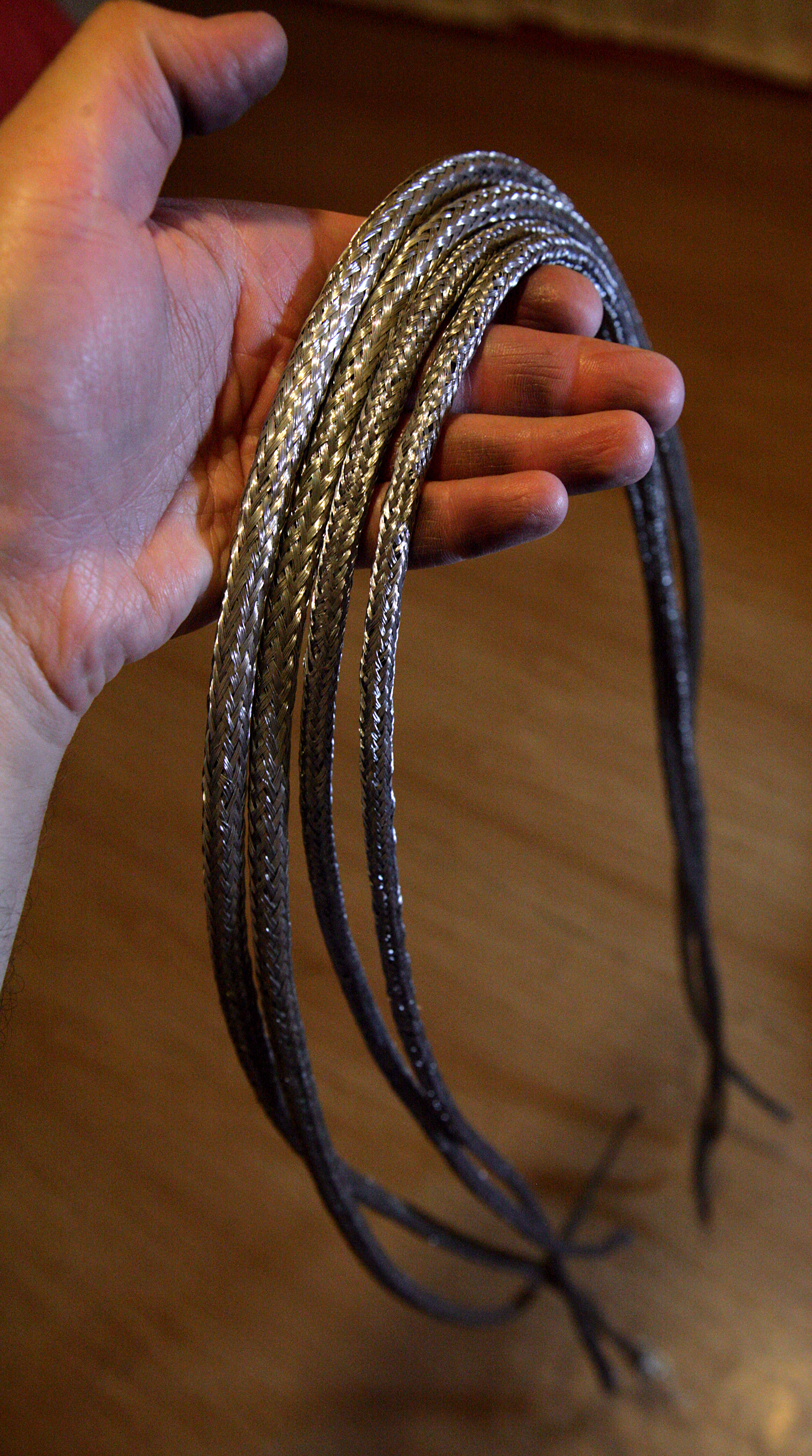

Решил выставить фото самодельного кабеля питания. Снимки размещены в порядке поэтапного изготовления. Смысл этой темы - это ваши комментарии о правильности соединения экранов ?

Делал сразу два кабеля. Отличия только в сечении, у одного оно больше.



У меня в сети\220В - земли нет... Но возможно скоро будет, поэтому делаю на перспективу.

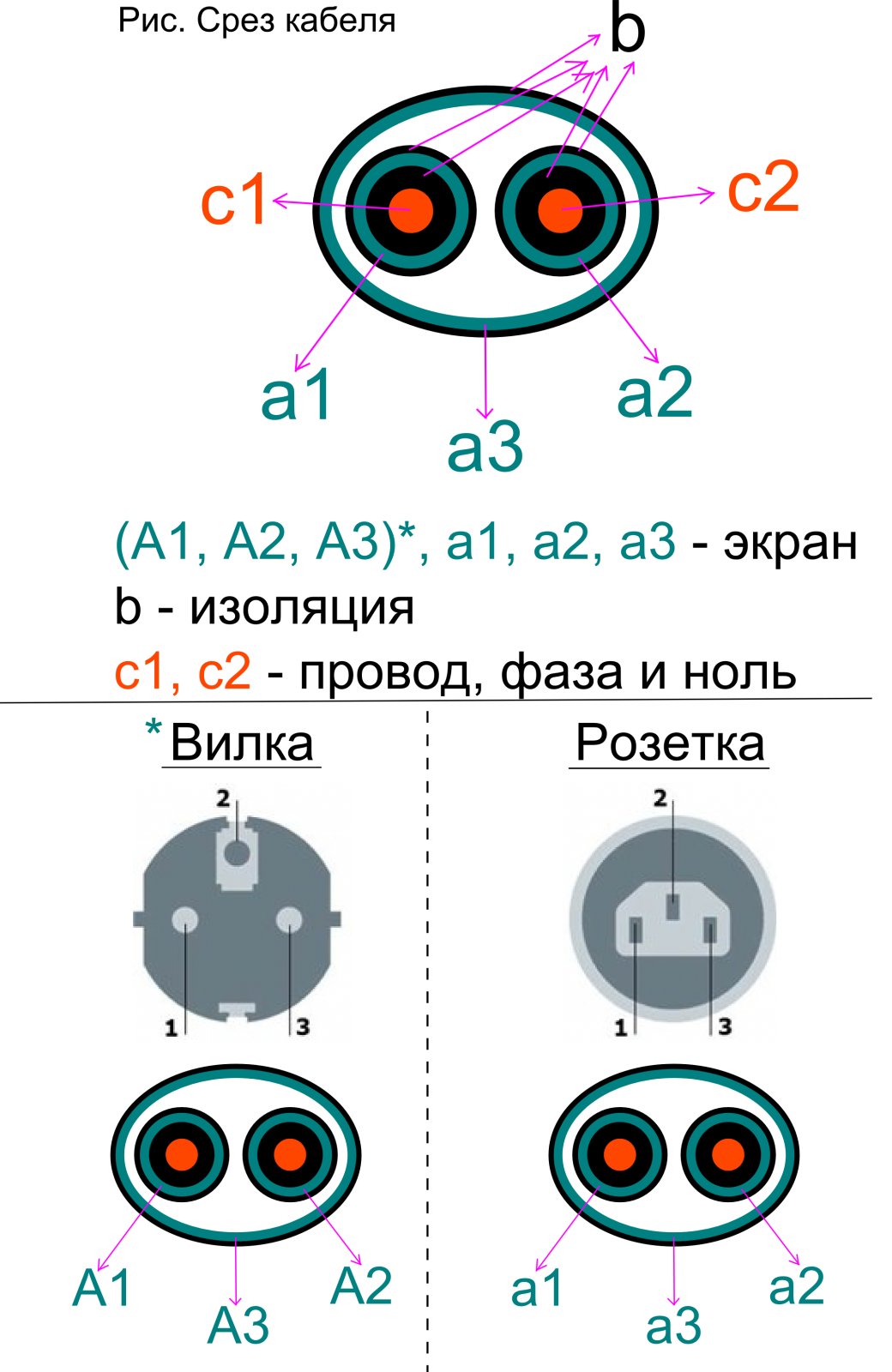

Скидываю рисунок, чтоб было понятнее. Теперь экраны обозначены буквами, какие бы экраны вы соединили и на каком конце - вилки и розетки. Пожалуйста пишите варианты с заземлением и без для данного конструктива.



* Смотрим рисунок.

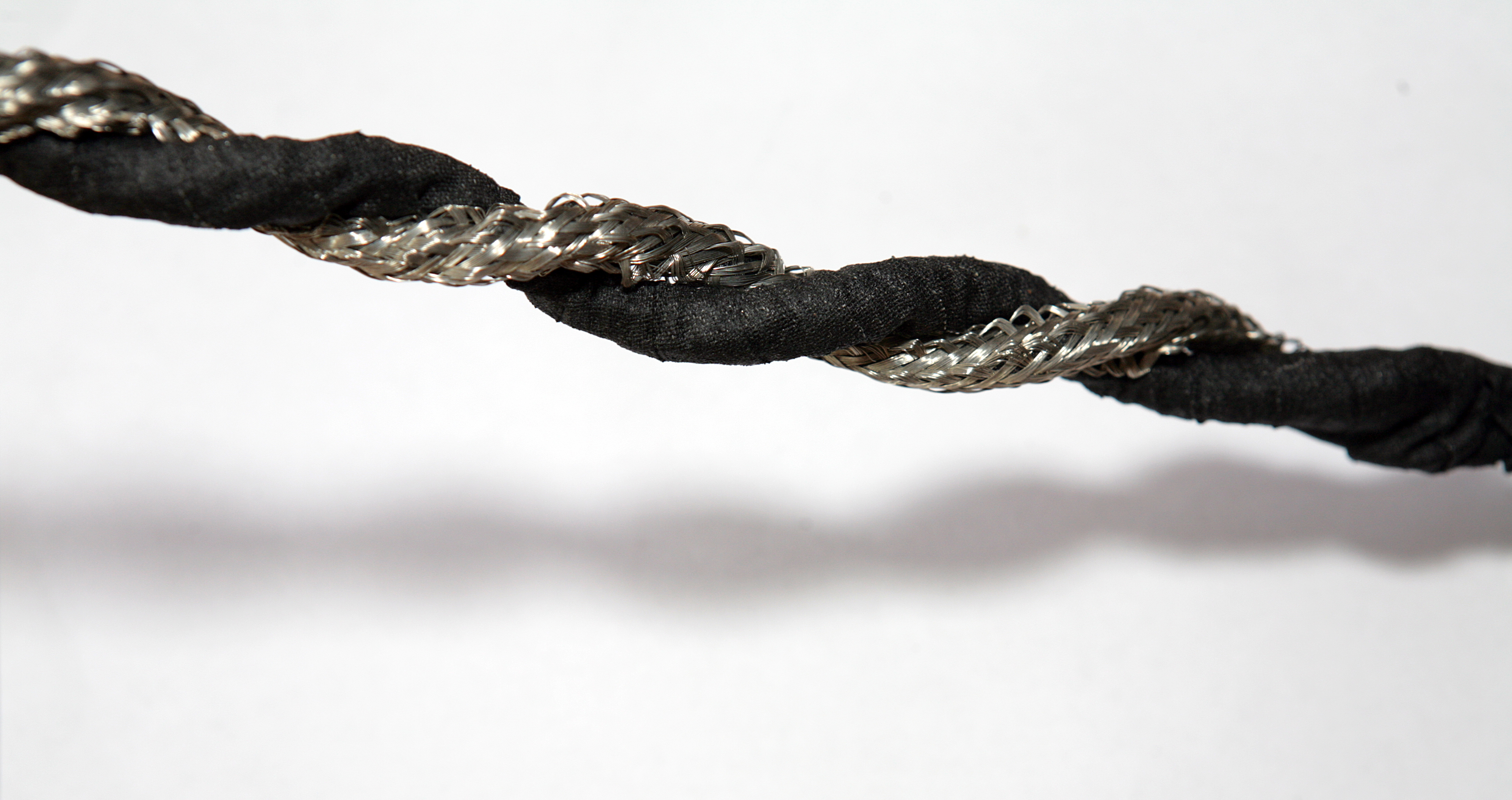

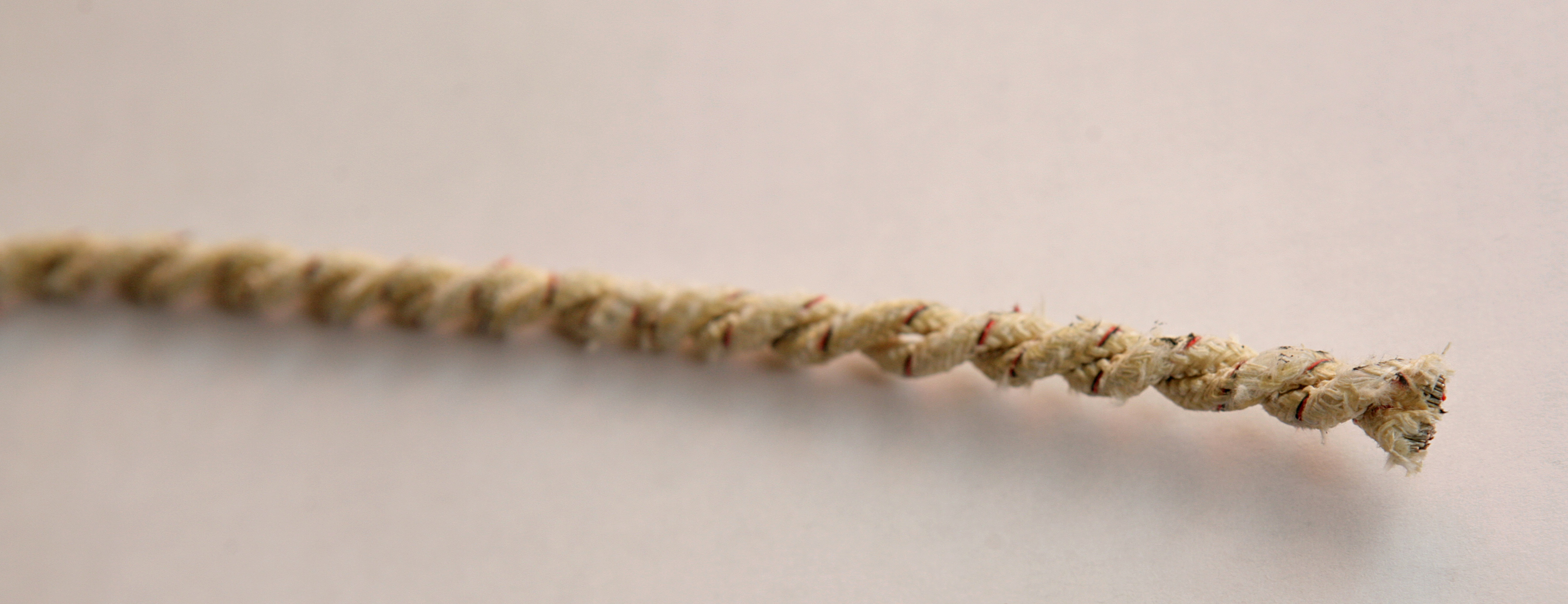

*Не забываем, что фаза и ноль свиты (см. на фото)



Примеры (смотрим на рисунок, интересует подключение экранов, поэтому о фазе и нуле не пишу, т. к и так понятно куда их...):



Пример 1 :



- Розетка : a1 и а2 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - а3 - висит в воздухе.

- Вилка : А3 - подключаем на 2-ой контакт. Остальное, т.е - А1 и А2 - висит в воздухе.





Пример 2:



- Розетка : a1 и а3 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - а2 - висит в воздухе. (в этом варианте можно было и не делать на - а2- экран, но он уже сделан...)

- Вилка : А1 и А3 - подключаем на 2-ой контакт. Остальное, т.е - А2 - висит в воздухе (в этом варианте можно было и не делать на - А2- экран, но он уже сделан...)



Пример 3 (сеть без заземления):



- Розетка : a1 и а3 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - а2 - висит в воздухе.

- Вилка : А2 и А3 - только соединяем. Остальное, т.е - А1 и А3 - висит в воздухе.





Пример 4 (сеть с заземлением):



- Розетка : а2 и а3 - только соединяем. Остальное, т.е - а1 - висит в воздухе.

- Вилка : А1 и А3 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - А2 - висит в воздухе.





Пример 5 (сеть без заземления):



- Розетка : а1, а2, а3 - соединяем и подключаем на 2-ой контакт.

- Вилка : А1, А2, А3 - висит в воздухе.





Пример 6 (сеть с заземлением):



- Розетка : а1, а2, а3 - висит в воздухе.

- Вилка : А1, А2, А3 - соединяем и подключаем на 2-ой контакт.



Ваши комментарии, как лучше ?

Изменено 9 мая, 2013 пользователем agent-alex

[victorvvo 511]

Хм... Весьма интересно, даже в чем-то оригинально Обычно три провода в экране -- с экраном могут быть варианты - витая пара в экране, а третий провод (корпус) отдельно или все три провода в общем экране.

Провода - Фаза, Нейтраль, Корпус - на соответствующие штырьки вилки и разъема питания. Экран соединяется с проводником "корпус" на разъеме питания.

У Вас два провода и три экрана - они (экраны), кстати, получились гальванически развязаны? C проводами все ясно, а с экранами я бы сделал так - все три соединяются на разъеме питания, а внешний экран - подсоединить к штырьку "корпус" на вилке. Внутренние экраны со стороны вилки никуда не подсоединяются.

[agent-alex 0]

Спасибо за ответ.



2 провода т.к у нас в домах панельных земли нет. Да и если бы была неизвестно какого качества... Возможно бы вносила дополнительные наводки или что там еще из изотерики...



Фаза, Нейтраль - это я разберусь. О них не хочу говорить.



Экран, куда, чего подключать? Соединять все 3 экрана или нет. Где будут висеть экраны в воздухе ?



Как я хочу :

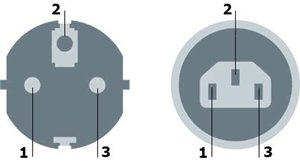

Средний 2-ой контакт ( Рис. справа) я припаиваю к нему все экраны и, он же соединен с корпусом аппарата. Рис. слева - вилка в сеть 220, там то и экраны висят в воздухе. Пожалуйста, ваша критика ?

[OlegCHST 13]

Как обосновываете такое количество экранов и как, по вашему предположению, они должны работать?

[agent-alex 0]

Это я хочу спросить (как и куда их лучше деть), т.к примерно так делают бренды за большие деньги. Если они делают значит есть тому объяснения.

[Invincible 0]

agent-alex, ага и называется это объяснение "финансовым интересом". По большей части ))

[Dmitriy1963 211]

Это я хочу спросить (как и куда их лучше деть), т.к примерно так делают бренды за большие деньги. Если они делают значит есть тому объяснения.

Такие "бренды" делаются для тех людей, которые считают, что экранирование сетевых проводов полезно. В данном случае такие" экраны" не экранируют сетевые провода, а становятся источником дополнительного излучения. Экранировать надо сигнальные цепи. Чем слабее сигнал, чем сильнее его будут потом усиливать, тем тщательнее его надо экранировать. а экранировать сетевые провода... хм... по меньшей мере -бесполезно. А по большому счёту - вредно. Ибо источник самых сильных помех, которые надо удалять от чувствительных элементов (корпус - тоже чувствительный элемент) - сетевые провода - Вы практически приложили к корпусу. Для эксперимента, попробуйте сетевой провод приблизить к входному гнезду. Получите в результате повышенный фон. Так "улучшив" провода, Вы приблизили наводки к входу. А "бренды за большие деньги делают для тех, кто считает, что "бескислородная" медь и медь в простых проводах - разные вещи. На самом деле - одно и то же. Но, увы, такова природа человека -кажется, что подобным "шаманством" удастся слепить конфетку из, прошу прощения, сами знаете чего. Без обид.

[agent-alex 0]

Обид. Нет. Просто пока не сделаешь, никто ничего вразумительного не скажет. А тут всё наглядно и понятно. Кто еще чего скажет. Может есть сторонники экрана ?

[OlegCHST 13]

Вообще заместо экранов, которые в данном случае бессмысленны, я бы рекомендовал, хотя бы для начала, прицепить поближе к потребителю примерно вот такой ферритовый фильтр

А "бренды за большие деньги делают для тех, кто считает, что "бескислородная" медь и медь в простых проводах - разные вещи. На самом деле - одно и то же.

На самом деле это не одно и то же. В простых электротехнических проводах не чистая медь, а её сплавы со всякой дрянью.

Более-менее чистая медь в эмалированных обмоточных проводах. Но для наших нужд проще пользоваться для сетевых кабелей профессиональными акустическими Проел или Клотц.

В них медь весьма неплохая.

[Dmitriy1963 211]

В любом случае - эксперимент всегда полезен. Если вся сеть была бы заземлена - в идеале так и должно быть, тогда имело бы смысл сделать так, как писал victorvvo - большой (общий экран прицепить на вилку (т.е. на сеть, экранировав её, а раздельные экраны... хм... всё равно куда. Тогда бы был какой-либо смысл. а так -смотрите -у вас до вилки как бы "защищено" (хотя и спорно, но пусть будет), а от вилки и розетки, в стене -ничего... Длина от прибора до вилки - 1 м ("защищённого") провода. а 15-20 метров в стене - не защищены ничем. Наводи на них от соседа, скажем (допустим, стоит у него за стеной телевизор старый, со строчной развёрткой на лампах, излучение от которого, как от рентгеновской установки в поликлинике ,) и стоит он от стены с Вашим проводом в 15 см. вот и всё - получите "грязную" сеть с ВЧ наводками. Тогда уж имеет смысл тянуть сеть в дом от счётчика хотя бы отдельно, экранировать её... Правда, что до счётчика - никто не знает... в общем, процесс бесконечный. Но главное -чтобы все такие эксперименты - в основном, с сетью высоких напряжений были четко с соблюдением правил техники безопасности. а там -глядишь, еще патент возьмёте на конструкцию провода (чем чёрт не шутит)... Эксперимент -всегда полезен. Это можно только приветствовать. Просто основы электротехники и полей знать желательно. Благо, теперь учиться всему легко. удачи)))

Да, феррит на проводе -есть хорошо, в нём "замыкаются" и дальше по проводу не бегут ВЧ наводки. Ну, или почти дальше не бегут. Ослабнут, это точно.

Кстати, конструкция Вашего провода будет очень хороша для межблочных проводов!

[Dmitriy1963 211]

А "бренды за большие деньги делают для тех, кто считает, что "бескислородная" медь и медь в простых проводах - разные вещи. На самом деле - одно и то же.

На самом деле это не одно и то же. В простых электротехнических проводах не чистая медь, а её сплавы со всякой дрянью.

Более-менее чистая медь в эмалированных обмоточных проводах. Но для наших нужд проще пользоваться для сетевых кабелей профессиональными акустическими Проел или Клотц.

В них медь весьма неплохая.

Не, ну я не имел ввиду медные провода из китайских трансформаторов, где меди вообще нет, и где на энтузиазме КПК крутится только один магнетизм, а провода, например, любого нашего (Российского) завода - хоть Москабельмет, хоть Подольского - главное, чтобы они были изготовлены по ГОСТу. Разные стандарты -разный состав проводов.

[AntonAlipov 2 659 12 Тракты]

Как то было свободное время и нечем было заняться. Решил протестировать пару "брендовых " сетевых кабелей, обычный компьютерный и кабель, сделанный из обычного, многожильного провода. Пока шло слепое тестирование -никто ничего не услышал. (4 кабеля были подключены каждый к своей розетке (Legran), розетки подведены медным NUM3X2.5 -Севкабель, каждая к своему автомату (Legran 16A) - коммутировались галетником с посеребрянными контактами , а с него питание заводилось на цап (по отзывам именно эта часть самая чувствительная) Burson DA-160, Conterpoint DA10-UE и Lynx47V3 -

или на ушные усилители Cyber20 (NOS Amperex12AU7, 6BQ5 ) или SPL Auditor.

А вот когда я стал на виду подключать супер-пупер Xindak FP-1 - то да! кое кто услышал волшебное изменение звука .

Хрень на постном масле это все.

Сделайте лучше хорошую подводку, к каждой розетке (группе строенных-счетверенных) розеток отдельным медным проводом с сечением 2,5, каждый на свой автомат, все нулевые провода соединяються на своей медной шине в середину шины заводите ноль после УЗО, все земляные- на земляной, в середину-ноль входящий. Если физическая земля есть -то заземляете, если нет - то лучше откусить земляной провод в маме (средний) разъема на питаемом устройстве.

Третий провод в данном случае -обязательность соблюдения правил электробезопасности для США и Европы. Там народ помешан на этом. Реально же, корпус требует заземления только в случае, если устройство эксплуатируется на улице или во влажном помещении.

[AntonAlipov 2 659 12 Тракты]

Забыл уточнить.

Сеть у меня чистая, частный дом, (большое хозяйство) подключен к собственному трансформатору 10 000/380-63KWA- медный кабель 4х60мм идет к общему щиту с глухо заземленной нейтралью, далее идет распределение ро отдельным нагрузкам, каждая через свой трехфазный защитный автомат, и далее-на вводные щитки нагрузок (в том числе и дома)-тоже медными кабелями. Каждый щиток-тоже-глухо заземленная нейтраль, с точки соединения земли и нейтрали медным проводом 16мм2 земля идет на вводное УЗО и земляную шину (PE), -а L1L2L3 на вводной автомат, вводное УЗО, автоматы на каждую группу нагрузок. Нулевая шина (N)- соединяется с выходом УЗО тем же 16мм2 проводом, и на нее, заводяться все нулевые провода нагрузок. Везде используется севкабельский NUM.

Возможно поэтому я не смог обнаружить (услышать) у себя никаких эффектов ни от смены проводов, ни от их экранирования.

[Dmitriy1963 211]

И я о том же От проводов и прочей лабуды зависит так мало (может, миллионные доли процента), что улучшений - если они и есть, не слышно. Есть куча более очевидных причин, с последствиями которых нужно и можно бороться.

[victorvvo 511]

Естественно, серьезно заморачиваться сетевыми проводами следует только после того, как решена задача "подводки" сети до розеток, в которые будет подключаться аппаратура.

Конечно, не всегда возможно провести отдельную линию от щитка. Но практически всегда можно приобрести линейный стабилизатор-фильтр напряжения сети трансформаторного типа. Считайте, что это ваша персональная электростанция и, начиная с нее - все должно быть разведено правильно.

На выходе такого стабилизатора имеем трехпроводную сеть, с "корпусом". Даже в том случае, если на входе в стабилизатор линия "корпус" фактически повиснет в воздухе, то в выходных розетках ее иметь полезно, как точку объединения корпусов блоков вашей аппаратуры.

Как известно, у сетевого провода два коннектора -- разъем питания (тот, что подколючается в блок аппаратуры) и сетевая вилка (то, что включается в розетку). На какой контакт и как присоединить экраны (если вы решите их оставить) - я уже упомянул выше.

При такой организации питания различия между "технологически" разными сетевыми проводами вполне отчетливо слышны. Естественно, что $$$$ за сетевой кабель это сплошной, так сказать, "маркетинг"- но ради интереса и самообразования очень интересно поэкспериментировать с материалами и технологиями.

На меня, например, произвел очень сильное впечатление сетевой провод выполненный из серебяных моножил в тефлоне. Себестоимость сравнительно небольшая, эффект сравним с проводом Siltech ($,$$$=)

[smc4pro 103]

.....................................

На меня, например, произвел очень сильное впечатление сетевой провод выполненный из серебяных моножил в тефлоне. Себестоимость сравнительно небольшая, эффект сравним с проводом Siltech ($,$$$=)

Поделитесь, пожалуйста, линком на реального продавца.

[victorvvo 511]

В смысле продавца ? Я его для себя на пробу сделал.

[smc4pro 103]

В смысле - продавца серебяной моножилы в тефлоне.

[victorvvo 511]

Cеребряная моножила 0.7мм -- с кафедры быстродействующей электроники. (Почти "легальный" обмен на импортную комплектуху). Тефлоновая трубка и коннекторы - спам. Термоусадка -- магазин "Омега". Экран я не применяю.

[smc4pro 103]

Cеребряная моножила 0.7мм -- с кафедры быстродействующей электроники. (Почти "легальный" обмен на импортную комплектуху). Тефлоновая трубка и коннекторы - спам. Термоусадка -- магазин "Омега". Экран я не применяю.

Спасибо!

[Urez 2 505]

smc4pro

http://www.partsconnexion.com/wire_hookup_neotech_silver_teflon.html

http://www.partsconnexion.com/wire_hookup_dhlabs.html эта моножила по-моему просто в обертке, врать не буду, не знаю, ни ту, ни другую в руках не держал.



ну и спам...

[AntonAlipov 2 659 12 Тракты]

еще бы, не произвести впечатления на автора, зачем тогда делать

[pautinqch 3]



В кабеле используется полувоздушная изоляция проводников.

Каждый проводник (фаза и нейтраль) состоит из 7ми медных моножил двух различных диаметров. Точнее, вокруг медной полированной моножилы диаметром 0,8мм с большим шагом витков намотаны 6ть проводников в полиэтиленовой изоляции (диаметр по меди 0,51мм, по изоляции 0,8мм). Далее эта скрутка жил усилена намоткой с шагом 5мм в два слоя тонкой хб нити. Поверх этой конструкции с шагом 5мм намотана хб нить диметром 1мм. Этот проводник помещён в неокрашенную ПЭ трубку диаметром внешний 6мм/внутренний 4мм.



Тогда по конструкции кабеля нужно дополнить. В проводнике фазы моножилы 0,51мм навиты вокруг центральной моножилы против часовой стреки, а в нейтрали по часовой стрелке. Трубки свиты против часовой стрелки. Все проводники имеют направление -> в сеть 220В.



Моножилы 0,51мм взяты из кабеля utp cat5 DRAKA (бывшее кабельное подразделение Nokia).



Моножилы 0,8мм взяты из кабеля Wandkabel-MB 24х0,8 от Donné Draad. См. http://www.donne.nl/html/prod/8.htm



Использовать можно любые качественные медные проводники соответствующего диаметра и с соответствующей изоляцией. Например, моножилы 0,51 мм из BELDEN 1583E, а моножила диаметром 0,8-1мм из коаксиального кабеля Cavel.

©Amur ( http://truelink.nm.ru/ )



[agent-alex 0]

А тема начиналась с моих фото...

[pautinqch 3]

А тема начиналась с моих фото...



я дико извиняюсь, но описанный вами конструктив сетевика с технической точки зрения не внушает.

может быть рассмотрен, как некая дань огромной любви к искусству.
