Усилитель «Семигор» И. Семынина

[HOOD 5 360]

Семигор + длительное времяпровождение = оч. умелые руки. :-)

оч. умелые руки делают цирклотроны.

А это - пионерский радиокружок.

Изменено 3 января, 2014 пользователем HOOD

[Jaster 634 5 Тракты]

Ага, именно поэтому и десятки страниц посвященных подбору коэффициента усиления, комплектующих и проч.. У меня сложилось устойчивое мнение,что хорошее звучание получается совершенно случайным образом. Но читать про все это весело.



Нет, дело просто в разных потребностях. Кому-то достаточно авторских деталей - МБГЧ и прочих Джамиконов. И наушники типа Косс Порта Про. Я так и начинал.. были копеечные наушники и встроенная звуковуха.

Рос потихоньку.. ) Дорос до топовых закрытых наушников. и Семигор не подводил все это время, улучшаясь согласно моим потребностям.

Сейчас перешагнул на единственные закрытые Стаксы.. дальше пока идти некуда

[spsm 0]

А как по громкости? Запас есть?



При нормальном уровне записи, громкости более чем, на полную ушам больно. Качество тракта D2+ пока вполне устраивает. Но чувствуется низкоомной нагрузкой зажимает выход. Усилителей под 8 Ом в продаже не нашел, вот и набрел на Семигор. Да и не нужен усилитель то, ... кажись согласовать мне надо

Изменено 4 января, 2014 пользователем spsm

[MS audio laboratory 179]

Усилителей под 8 Ом в продаже не нашел

А где искали?

[spsm 0]

Усилителей под 8 Ом в продаже не нашел

А где искали?



Честно скажу, бегло по сайтам пошерстил. да и в пределах 5-6 тыс. что то толковое думаю несыскать. ну может если б/у.

Изменено 4 января, 2014 пользователем spsm

[RomanSt 34]

Ага, именно поэтому и десятки страниц посвященных подбору коэффициента усиления, комплектующих и проч.. У меня сложилось устойчивое мнение,что хорошее звучание получается совершенно случайным образом. Но читать про все это весело.

Извините, но это совершенно не верно! Точнее, хорошее звучание может получиться случайно, но это все равно что выиграть квартиру в лотерею за 50 руб. А так - следуя проверенным вариантам - да, получится.



"оч. умелые руки делают цирклотроны." - откровенно говоря, на определенном уровне знаний и умений уже все равно, что цирклотрон, что "семигор". Разница только в деталях и затраченном времени на проект.



При нормальном уровне записи, громкости более чем, на полную ушам больно. Качество тракта D2+ пока вполне устраивает. Но чувствуется низкоомной нагрузкой зажимает выход. Усилителей под 8 Ом в продаже не нашел, вот и набрел на Семигор. Да и не нужен усилитель то, ... кажись согласовать мне надо

А что значит в вашем понимании "согласовать"?

[Krab 3]

Всем привет и с новым годом!)))

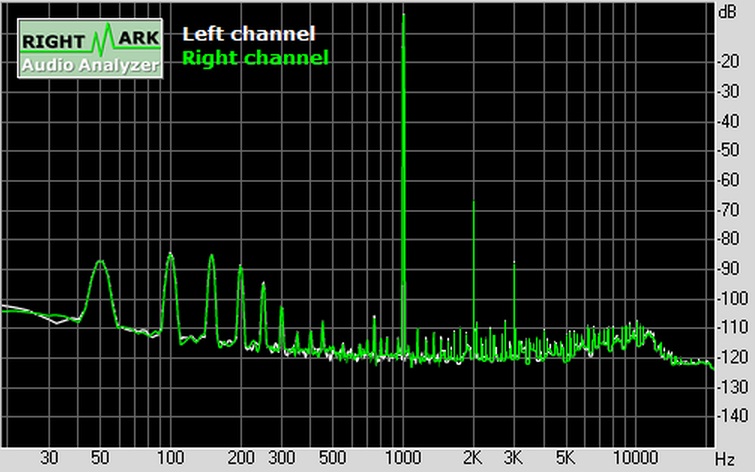

Семигор хоть и простенький с первого взгляда повторитель, но требует какого-то опыта тем не менее. Меня в нем постоянно что-то смущало в звуке - оказалось самовозбуд стабилизатора, сейчас блок питания оформил на собственноручно нарисованную печатную плату, подобрал стабилизатор и разница и в звуке и на графике видна невооруженным глазом (ухом). Это одно из самых часто встречающихся подводных камней в постройке семигора, я так думаю! Блок питания очень важная часть в этом усилителе. И на мой взгляд печатная плата - лучшее решение для этого. Ниже привожу примеры графиков одного и того же усилителя, но с разными блоками питания!

Какой из них "чище" я думаю видно будет всем.

[Krab 3]

@bodom78, Кстати если Семигор кажется до сих пор вам слишком "светлым", то можно попробовать поменять кт602 на bd139 - звучат помягче в моем случае. Но пока еще в нюансы не вслушивался!) Но тут уже возможно придется увеличить сопротивление антизвонного резистора. В любом случае измерения требуются. На других форумах кто-то тоже говорил что связка кт602 и кт908 звучит резковато.

Изменено 4 января, 2014 пользователем Krab

[spsm 0]



При нормальном уровне записи, громкости более чем, на полную ушам больно. Качество тракта D2+ пока вполне устраивает. Но чувствуется низкоомной нагрузкой зажимает выход. Усилителей под 8 Ом в продаже не нашел, вот и набрел на Семигор. Да и не нужен усилитель то, ... кажись согласовать мне надо

А что значит в вашем понимании "согласовать"?

Ну, в моем случае выход под 16 Ом с 8 Омными ушами Изменено 4 января, 2014 пользователем spsm

[bodom78 10]

Krab Спасибо за советы.Да всё хорошо,меня всё устраивает.Очень захотелось сравнить его с усилком до 30 тр,купил Burson HA-160 для сравнения.Послушал пару дней,пока не заметил глобальной разницы.

[spsm 0]

Собрал макет на пробу, запчасти конечно не ах. По 908 подобрал 32 и 47, по 602 - 118 и 130. остальное китай, омлт, джамикон.

Звук: более динамичный, бас стал плотный, выраженный пришлось убавлять эквалайзером. В целом оочень мягко играет. Сцена сузилась прилично, упала детализация и четкость, хотя не сказал бы что верхов стало мало. Громкости, на слух, меньше не стало. Вообщем через семигор слушать приятней но с детализацией на таких запчастях беда.

[Krab 3]

@spsm, Я наверно не в первый раз повторюсь, но на запчастях "не ах" звучать семигор не будет! 32 и 47 - слишком разная бета для 908-х. да и кт 602 поближе бы подобрать.

А я сейчас думаю еще один семигор собрать на пробу на связке bd139+mje3055t, транзисторы есть, входные конденсаторы хотяб мбгч поставить пока, на выход что нибудь придумаю, ну а ток покоя говорят с этими транзисторами лучше сделать порядка 250.

[RomanSt 34]

Собрал макет на пробу, запчасти конечно не ах. По 908 подобрал 32 и 47, по 602 - 118 и 130. остальное китай, омлт, джамикон. Звук: более динамичный, бас стал плотный, выраженный пришлось убавлять эквалайзером. В целом оочень мягко играет. Сцена сузилась прилично, упала детализация и четкость, хотя не сказал бы что верхов стало мало. Громкости, на слух, меньше не стало. Вобщем через семигор слушать приятней но с детализацией на таких запчастях беда.

Пары 908 - 602. КТ908 - вполне нормальный подбор на первое время. А вот один КТ602 - желательно подобрать поменьше бетту. Все-таки общая бетта получается в одном случае 4160, а в другом 5546. Достаточно велика разница.

Ну и детали меняйте. Хотя-бы соберите на советских деталях, предложенных Игорем Семыниным. Начните замены со входных и выходных конденсаторов. Основная проблема с детализацией именно в них.

[hapedu 1]

Всем привет!



Собрал усь. Игорю Семынину - гранд мерси! Звучит просто земечательно.



Резисторы - ПТМН и С2-29В. В эмиттере 18ом - ПТМН. Бетта 2Т908 - 43, 2Т602 - 104. Конденсаторы все - ROE.

Работают на 25 омные Beyer DT48. В питании тоже ROE 15000 мкф. Питание 13 вольт. Ток 908х - 330мА. Усилитель собрал по монтажной схеме из статьи. Заработало все сразу. Провода МГТФ. Входные конденсаторы - 8 мкф Bosch MP.

Есть вопросы:

что хорошего или плохого народ думает про ПТМН (у меня пока не счем сравнить)?

Кто-нибудь пробовал ставить совсем "вкусные" резисторы - уровня RikenOhm? Есть ли толк? Выбор из-за номиналов и необходимой мощности совсем мизерный.



С уважением, Эдуард.

[Jaster 634 5 Тракты]

На Веге ответил уже.



[Krab 3]

@hapedu, ПТМН вроде в ламповых схемах часто используют!)

15000 мкф в питании - класс!))))) Диодам только, мне кажется, не очень сладко приходится!



А я в магазине вчера штук 10 транзисторов п702 взял на пробу 91 года выпуска, всего по 10 р продавались (2т908а стоят там 145 р). Как думаете можно их поставить в оригинальную схему семигора вместо 2т908? Просто на мой слух кт602+2т908 звучат немножко "островато".

[RomanSt 34]

15000 мкф в питании - класс!))))) Диодам только, мне кажется, не очень сладко приходится!

Диодам ничего не будет, если они правильно подобраны по параметрам. А вот если БП стабилизированный, на LM-ке или другом интегральном стабилизаторе, то, в зависимости от того, где установлены конденсаторы и какими номиналами набрана эта ёмкость, LM-ке не сладко приходится в начале зарядки батареи конденсаторов. Токоограничивающий резистор нужен. Но это лишь предположения, как все реализовано в конкретном случае, я не знаю.

[hapedu 1]

Диодам только, мне кажется, не очень сладко приходится!



Мост мощный стоит выдержит. После понденсаторов резистор и еще 2500 мкф. И все. На таких чувствительных наушниках как Beyer DT48 слабый фон слышен, на других нет. Попозже переделаю на стабилитрон Д815А или Б.

[RomanSt 34]

Мост мощный стоит выдержит. После понденсаторов резистор и еще 2500 мкф. И все. На таких чувствительных наушниках как Beyer DT48 слабый фон слышен, на других нет. Попозже переделаю на стабилитрон Д815А или Б.



Ага, так я и думал!

Не стабилизированное питание. Тоже вариант, кстати! На таких ёмкостях фильтра фона вообще быть не должно. Попробуйте разные варианты размещения трансформатора относительно повторителя, подумайте над оптимизацией разводки земель (сигнальных и питающих). Фон можно в "ноль" увести.

[hapedu 1]

Ну, откровенно говоря, я еще хочу заменить нынешний промышленный немецкий трансик на 1,3 ампера на самонамотанное и диодный мост заменить на двухполупериодный выприямитель со средней точкой.

Да и сам УМ разведен пока тяп-ляп, есть длиные провода по 15-20 см их нужно укорачивать. Это пока макет, дабы отслушать конструкцию и поиграться с детальками.

Но больше всего недовольство у меня вызывает РГ, все что ставил - резистивный делитель на ПГК переключателе на 11 положений, винтажный проволочный - очень слышно их, и даже их работу, переключения. Хотя на ламповом УМ таких проблем не было.

Пока без РГ слушаю.

Изменено 12 января, 2014 пользователем hapedu

[Krab 3]

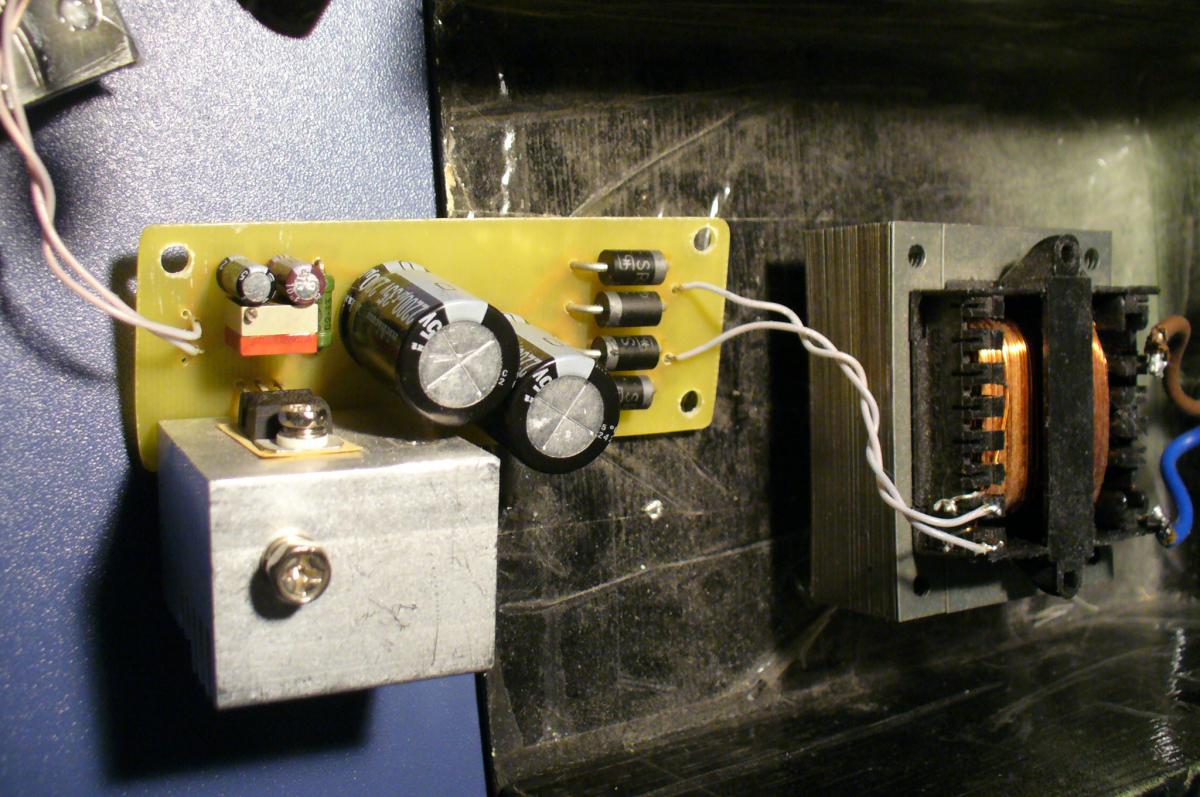

Вот мой макет блока питания (один резистор многооборотный подстроечный, настроил на выходе ровно 12 вольт, Емкости 2200 Nichicon VZ 2 шт)

Не успел смыть флюс))))))))))



В таком варианте никакого фона не слышно абсолютно, не слышно никаких щелчков в момент включения блока питания, в момент подключения наушников к рабочему семигору тоже не помню, чтобы были какие то звуки!

Изменено 12 января, 2014 пользователем Krab

[8street 393]

LM-ке не сладко приходится в начале зарядки батареи конденсаторов.

Проводил опыты над LT317, LM вроде должна быть аналогична. Держит ток до 2,5 А, выше ограничивает его сама. Так что если радиатор норм, то ничего не случится.

[Jaster 634 5 Тракты]

Я велал 100 000 микрофарад после лм. Не сгорела.

[Krab 3]

Я велал 100 000 микрофарад после лм. Не сгорела.

А как звук? сильно поменялся?))))))))

[AntonAlipov 2 659 12 Тракты]

А я в магазине вчера штук 10 транзисторов п702

-если это те что надо П702 -то звук будет даже лучше. У них идеальная горизонталь коэффициента усиления тока/ток в диапазоне токов от 100-150 ма до 20000 ма, Больше нет транзисторов с такими параметрами.Но может потребоваться подбор всех токов. Я делал на них много усилителей, в том числе и повторители -звук Изюмительный! Правда у меня была партия П702 А -ВП-ОС прямо из НИИДАРА,и 85 года. Коробка 40 штук
