Усилитель «Семигор» И. Семынина

[Glinant 55]

Приветствую участников данной темы!



Приобрел себе наушники FA-003ti, звук которых очень нравится (в связке с Fiio e10), но прочитав очень много информации на этом форуме, понял что усилитель, обсуждаемый в данной теме, очень подходит к наушникам, по крайней мере к первому изданию FA-003. При том в цене полностью устроит, но нужно понять так ли он хорош или найдутся другие варианты для них.



Есть ли у кого- нибудь возможность в Москве дать этот агрегат послушать на 1-2 дня максимум. В свою очередь могу дать наушники, если вдруг кому интересно.



Не судите строго и спасибо за ответы!

[Jaster 634 5 Тракты]

Ну а что по переменнику?Какой лучше Альпса?Ну в пределах разумного.

В пределах разумного - программно с плеера.

Это бред, учите матчасть, уважаемый!



По сути вопроса.

В пределах разумного лучше ALPS нет ничего. Ну, если не искать экзотические советские варианты (оборонка) и не делать регулятор самому.



Сейчас за цену АЛПСа можно приобрести варианты получше, аттенюаторы на SMD резисторах.

[RomanSt 34]

Сссылку можно?



Я никого не призываю верить мне на слово.

Но мой слуховой опыт подтверждает, что программная регулировка лучше, чем кусок спресованной грязи на пути сигнала.

Если бы у меня не было трансформаторного аттеньюатора, я бы пользовался только цифровой регулировкой моего цапа,

никогда не помышляя ни о каких альпсах и прочем.

Матчасть наше все! Тут не нужно верить или нет.

[Lukich 1 496]

Сссылку можно?



Я никого не призываю верить мне на слово.

Но мой слуховой опыт подтверждает, что программная регулировка лучше, чем кусок спресованной грязи на пути сигнала.

Если бы у меня не было трансформаторного аттеньюатора, я бы пользовался только цифровой регулировкой моего цапа,

никогда не помышляя ни о каких альпсах и прочем.

Матчасть наше все! Тут не нужно верить или нет.

И что же она (матчасть) нам говорит по этому поводу?

[anryarty 21 3 Тракты]

Советую попробовать наши К73-16. Я применил 10мкфх250в -здоровенные и качественные. Отличаются очень нейтральной передачей. Просто чудо за эти деньги. ДжанценыКросскап переиграли одной левой



Кстати, у меня система сейчас от встройки в ноут. И хоть закидайте помидорами, но альпс и без него- есть разница.

[Lukich 1 496]

Кстати, у меня система сейчас от встройки в ноут. И хоть закидайте помидорами, но альпс и без него- есть разница.

И какова она, разница?

[anryarty 21 3 Тракты]

off

И какова она, разница?

Для себя выводы сделал Так, это оффтопные мысли тут.

А вот от К73-16 просто тащусь.

[immozart 985]

Хоть один не теоретик появился и тот ничего не говорит.

[Crus 1 529]

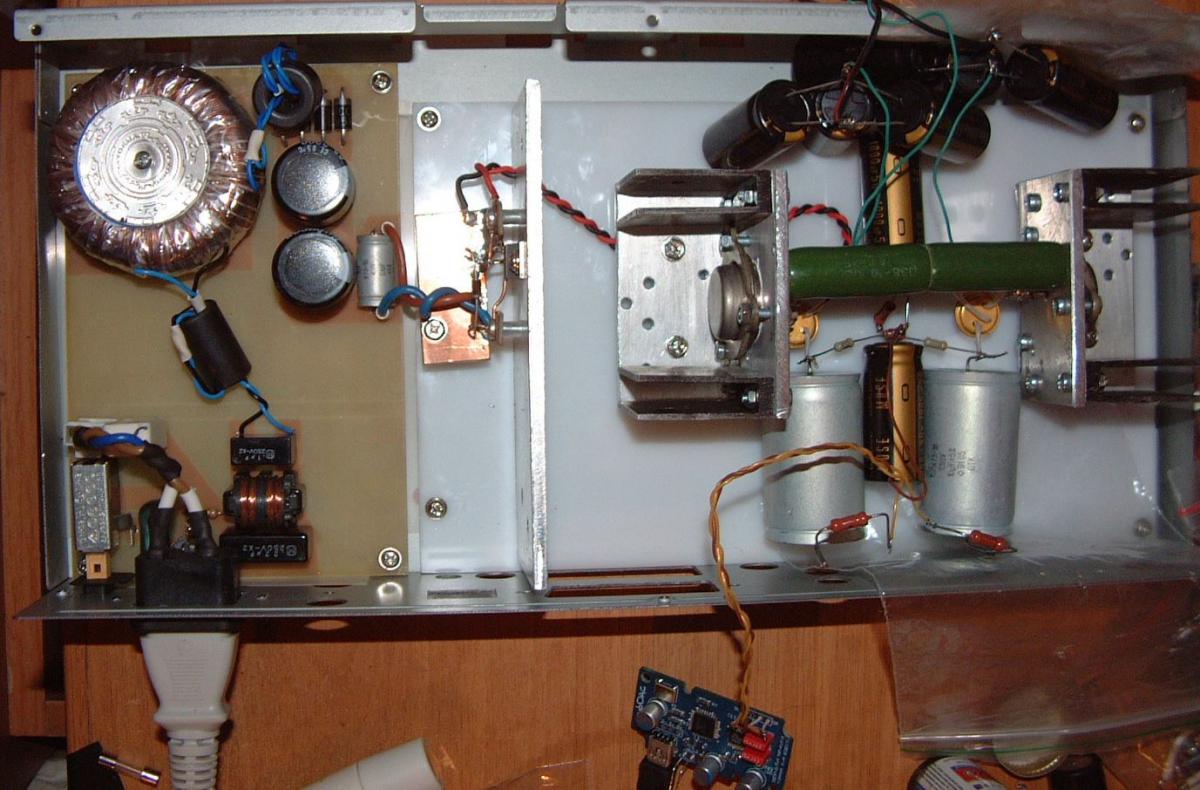

@anryarty, отличная сборка Семигора! Аккуратно и с умом.

[Jaster 634 5 Тракты]

@anryarty, какое падение напряжения на стабе? Не маловата пластиночка?? Замерьте температуру стаба после 3 часов работы.

[anryarty 21 3 Тракты]

@anryarty, отличная сборка Семигора! Аккуратно и с умом.

Спасибо! Очень долго к этому шел. Сегодня не выспался, полночи слушал и слушал..



@anryarty, какое падение напряжения на стабе? Не маловата пластиночка?? Замерьте температуру стаба после 3 часов работы.

На самом деле корпус большой, и кажется маловато

Падение 3,4 вольт. Отмерить нечем, мультиметр сгорел . Пальцемером- можно держать свободно и долго. Градусов 50 максимум. А вот выходнички да. Там поболее. Где то просчитался.

Изменено 18 июня, 2013 пользователем anryarty

[RomanSt 34]

off

И какова она, разница?

Для себя выводы сделал Так, это оффтопные мысли тут.

А вот от К73-16 просто тащусь.

Они неплохи. Но не нейтральны. Для меня слишком резкие ВЧ.

[bodom78 10]

Как думаете есть смысл ставить на вход вот такие кондёры? Не знаете как там с НЧ дела?http://www.audiomani..._aluminium.html

Изменено 19 июня, 2013 пользователем bodom78

[Lukich 1 496]

off

И какова она, разница?

Для себя выводы сделал Так, это оффтопные мысли тут.

А вот от К73-16 просто тащусь.

Они неплохи. Но не нейтральны. Для меня слишком резкие ВЧ.

Да, вч не очень. А какие могут быть на замену с таким номиналом?

Можно попробовать импортные пусковые залитые маслом, мне очень нравятся.



Как думаете есть смысл ставить на вход вот такие кондёры? Не знаете как там с НЧ дела?http://www.audiomani..._aluminium.html

Смысл точно есть. Одни из лучших кондеров. Но насчет нч ничего не могу сказать, нужно пробовать.

[Crus 1 529]

@bodom78, звучат действительно шикарно, но дорогие и большие. С басом всё в порядке, слушали 6,8 мкФ.

[Jaster 634 5 Тракты]

@bodom78, точно такие я поставил для Bahobaho - звучат супер, с 6.8мф НЧ в порядке.

[bodom78 10]

Jaster А выходные у Bahobaho какие стоят? И ещё регулятор громкости какой,очень интересно.

Изменено 19 июня, 2013 пользователем bodom78

[RomanSt 34]

Хоть один не теоретик появился и тот ничего не говорит

Ребят, ну что вы как дети, ей-богу! :-)

Гугл вам в помощь: "принципы работы звуковых драйверов". Там много чего есть для изучения.



Ну и еще моё личное IMHO, основанное не на оценке качестве звука, а на банальной полноценности и законченности конструкции. Без регулятора громкости подобное устройство просто не полноценно!

[Jaster 634 5 Тракты]

@bodom78, на выходе Muse KZ + BlackGate

[bodom78 10]

Это получается 2 Nichikon KZ + 2 шунта Black Gate где то по 100мф?

[Jaster 634 5 Тракты]

@bodom78, 680мф, По моему опыту надо минимум 220мф на шунт.

[bodom78 10]

Здравствуйте! Меня интересуют размеры радиаторов для охлаждения транзисторов и стабилизатора.Алюминиевая пластина Ширина х Длина х Толщина.

[RomanSt 34]

Так не бывает. Нужно посчитать самому.

1. Считаем напряжение на вторичной обмотке после выпрямления.

U(выпр.)=U(втор.)*1,41



2. Высчитываем разницу (U(разн.)) между напряжением после выпрямителя (U(выпр.)) и напряжением стабилизированным (U(стаб.))

U(разн.)=U(выпр.)-U(стаб.)



3. Высчитываем мощность, рассеиваемую на микросхеме стабилизатора (P(расс.)).

P(расс.)=I(тока покоя)*U(разн.) (I(тока покоя) считаем по 2-м каналам!)



4. Учитываем, что без радиатора LM317 может рассеивать не более 2Вт мощности (я бы брал в расчет 1 Вт).



5. Подсчитать подходящую площадь радиатора можно по эмпирически выведенному правилу 15-20 см² на 1 ватт рассеиваемой мощности. Получится с приличным запасом! Да, обязательно используем теплопроводящую пасту.



ПРИМЕР.

При использовании трансформатора со вторичной обмоткой на 15В на микросхеме нужно будет рассеять примерно 6,4 Вт мощности.

1. U(выпр.) = 15*1,41=21,25В

2. U(разн.) = 21,25В-12В=9,15В

3. P(расс.) = 0,7А (приблизительный ток покоя)*9,15В=6,405Вт

4. 6,405Вт-1Вт(мощность рассеивания на микросхеме)*20=108,1 кв. см.



Для 2-х транзисторов хватит с запасом радиатора размером 10х12-15 см., толщиною 5-7 мм. Но лучше не пластину ставить, а нормальный радиатор с ребрами.



P.S. Частенько ставлю радиаторы, исходя из расчета 15 кв. см. на ватт мощности. При нормальной естественной вентиляции корпуса, температура радиатора стабилизатора обычно не превышает 60 град. Это более чем нормально.

Изменено 20 июня, 2013 пользователем RomanSt

[Jaster 634 5 Тракты]

А еще лучше алюминиевый корпус и уголком через пасту к нему

[bodom78 10]

Спасибо огромное за информацию,чтобы я без вас делал Jaster и RomanST.

Изменено 20 июня, 2013 пользователем bodom78
