Усилитель «Семигор» И. Семынина

[SGAl 1]

@steel_monkey, Это усилитель Musatoff HA-1 на BSP129?

Изменено 24 мая, 2013 пользователем SGAl

[Ulis 0]

Я не он, но это он, да )))

Собирал. Надо пересобрать наверное )



...очень много всяких "надо собрать" ))

Изменено 24 мая, 2013 пользователем Ulis

[anryarty 21 3 Тракты]

Семигора он однозначано у меня превосходит.

Можете уточнить в чем превосходит и какую конкретно схему вы повторяли. Меня давно интересует этот вопрос, даже в личке у вас интересовался.

[steel_monkey 99]

Я его собрал совсем не давно, уже после разговора. Предыдущей итерацией был был просто повторитель, в котором КТ908+КТ602 заменены на BSP129. Сейчас собрал выходной каскад вот отсюда http://musatoffcv.narod.ru/Projects/HA-1.htm , не применяя операционник. Питание пока нестабилизированное, 3300 мкФ - 2 Ома - 66000 мкФ. По звуку заметно прозрачнее Семигора, видимо, за счет исключения из сигнала электролита. В оригинальном Семигоре у меня стоят ROE, но тем не менее.

[SGAl 1]

@steel_monkey

Питание пока нестабилизированное, 3300 мкФ - 2 Ома - 66000 мкФ. По звуку заметно прозрачнее Семигора, видимо, за счет исключения из сигнала электролита. В оригинальном Семигоре у меня стоят ROE, но тем не менее.



Сравнение с усилителем Семигора проводили на каких транзисторах, стоковых или BSP129?

Кстати, у Вас какой коэф. усиления транзисторов в оригинальном усилителе Семигора?

[steel_monkey 99]

На оригинальном Дарлингтоне 602-908 с коэффициентом передачи около 3600.

[SGAl 1]

@steel_monkey, Спасибо. Как меняется звук при замене биполярных транзисторов на BSP129 в схеме Семигора? Правда с резистором 18 Ом он будет работать на пределе.И если сравнить Мусатова и Семигора на BSP129 то очевидно станет заметно влияние конденсатора в чистом виде. Второй транзистор в схеме Мусатова введен для стабилизации тока покоя.

[steel_monkey 99]

В оригинальной схеме -уже, честно говоря, не помню. Но я с неё перешел на оригинальный Дарлингтон, не в последнюю очередь, правда, потому, что транзисторы часто вылетали в режиме с большим током.

А схема Мустова позволяет избавиться от входного и выходного конденсаторов.

[SGAl 1]

Интересная ссылка автора на новую разработку гибридного усилителя для наушников http://www.vegalab.r...l=1#post1685135

[Jaster 634 5 Тракты]

Эту схему уже несколько раз выкладывал автор в разных ветках. она далеко не новая. Судя по его отзывам звучит таки чуток похуже сабжа.

[SGAl 1]

Авторский сабж, говорят, тоже звучит чуток похуже сабжа, где стоимость деталей на полштуки баксов. Тут ведь дело такое - нет предела совершенству. И как на самом деле звучит сабж - по разному. Если подобрать детали, то возможно субъективное качество возрастет до уровня, где этот чуток станет несущественным. Зато объективные параметры налицо: это усилитель , а не повторитель и не печка, где выше 15 вольт питания создают проблемы с охлаждением. Поэтому в усилителе нет проблем для высокоомных наушников. И судя по всему, неспроста автор движется в этом направлении.

[RomanSt 34]

и не печка, где выше 15 вольт питания создают проблемы с охлаждением. Поэтому в усилителе нет проблем для высокоомных наушников. И судя по всему, неспроста автор движется в этом направлении.



Типичный LOL-ответ! Особенно про проблемы с охлаждением при питании выше 15 вольт! Всякое блюдо нужно правильно готовить. А для непрофессионалов так еще и строго по рецепту.



P.S. Себя профи в этом деле не считаю.

[SGAl 1]

@RomanSt, Ну так я и говорю, что профессионалы идут в другом направлении.

[steel_monkey 99]

Та не, эта конструкция, насколько я знаю, была сделана под конретные достаточно низкоомные и чувствительные наушники. А уж то, что её пытаются применить для высокоомных, это проблема применяющих, а не конструкции. Аналогию со смартом, Феррари и Нивой привести?

[SGAl 1]

Составной эмиттерный повторитель прекрасно отрабатывает для низкоомных наушников с высокой чувствительностью. Речь о том, что автор предложил другую схему, лишенную ряда недостатков предыдущей конструкции.

[RomanSt 34]

SGAl, вот теперь согласен на 100%! А фраза про питание более 15В и печку, согласитесь, более чем странная.

[SGAl 1]

@RomanSt, Ну это в числе прочих не самых главных недостатков. В покое выходной каскад предложенного гибридника при 50 В питании рассеивает примерно такую же мощность,как повторитель при 12 В. И при повышении будет возрастать пропорционально квадрату напряжения.

Собрал 2 макета: классический и на 2Т904А. Напряжение питания 12,1 В. Второй склонен к самовозбуждению при максимальной громкости. На входе по 2 шт МКВ 1,0Х250 В. Хотел посмотреть сигнал на выходе максимальный уровень до ограничения, но как назло осцилограф сгорел. С дымком. Так что в ближайшее время не судьба. А так оба варианта работают. По качеству звучания сравнивать надо готовые настроенные конструкции, а так особой разницы не заметил.

Однако, громкость на выходе усилителя на 32 Омных наушниках заметно выше, чем напрямую с ноутбука при одном и том же сигнале.

[Maddock 1]

Начал сегодня собирать усилитель. Первым делом собрал питание, на выходе с транса получилось 14,7 В переменки(хотя написано 12 ) но после LM317 вышло всего 11.37! Подскажите почему не получатся12в на выходе(может из-за криворукой неаккуратной пайки )

[anryarty 21 3 Тракты]

получилось 14,7 В переменки

Без нагрузки. С выходом трансформатора на расчетную мощность, напряжение приблизится к заявленному.

но после LM317 вышло всего 11.37! Подскажите почему не получатся12в на выходе

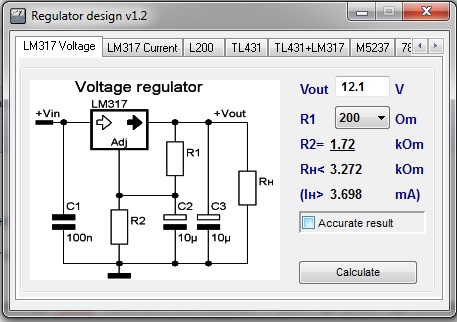

Нижний по схеме резистор - регулирует напряжение на выходе ЛМ-ки. Увеличьте его номинал. У меня при резисторе 200ом, номинал регулирующего 1.71ком.

Получить такие сопротивления можно, взяв например параллельно 12ком и 2ком= 1,71ком.

Изменено 30 мая, 2013 пользователем anryarty

[SGAl 1]

@Maddock, Проверьте номиналы резисторов, которые подключены к стабилизатору. Возможно придется подобрать тот, который идет на общий провод (по схеме И. Семынина это 1к69)

[Krab 3]

А я крутил резистор 200 ом, и тоже напряжение менялось. В итоге оставил чуть меньше 200 - 180 помоему. не помню. Всего 2 блока собирал: на одном 12,1 вольт, а на втором 12,5! И на 11 вольт играл усилок вначале вполне нормально.

[Maddock 1]

Спасибо за подсказку, все стало ясно(у меня стоит рзистор 1к59)

[Jaster 634 5 Тракты]

По моему опыту и 11.3 вполне хорошо.

[Maddock 1]

Сегодня при смене тестовых конденсаторов в питании на Nichicon KZ задумался о " высоком" и впаял один из них не тем полюсом . Каково было мое удивление когда один кондер начал сильно нагреваться и только скорость моей реакции спасла от неизбежного .Верх конденсата вздулся чуть менее миллиметра но при прозвонке его сопротивление росло как и у остальных, как считаете его можно использовать в схеме?

Изменено 31 мая, 2013 пользователем Maddock

[MS audio laboratory 179]

Верх конденсата вздулся чуть менее миллиметра но при прозвонке его сопротивление росло как и у остальных, как считаете его можно использовать в схеме?

Электролит закипел. Использовать далее вздутый конденсатор не рекомендую. Конденсатор может уже не выполнять свою функцию надлежащим образом.
