Усилитель «Семигор» И. Семынина

[Maddock 1]

С вашими советами может и выйдет что путное поока формирую спимок деталей для заказа и читаю теорию

Планирую заказать транс http://www.chipdip.ru/product/ttp-50-25v/ или нужен именно на 12 вольт?

Еще распаял старый бп от компа,обнаружил конденсаторы непонятных фирм в гугле похожих не обнаружил и шоттки stps2045ct http://www.compel.ru/infosheet/ST/STPS2045CT/ такие подойдут для питания или лучше

http://www.chipdip.ru/product/mur1620ct/ ??

[Jaster 634 5 Тракты]

@Maddock, лучше 15в, чтоб на стаб хватило.

[Oleg-K 26]

Планирую заказать транс http://www.chipdip.r...uct/ttp-50-25v/ или нужен именно на 12 вольт?

Да зачем так много вольтов-то? Вот, подходящий вариант (40 ватт, 12 вольт), есть и на 30 ватт, чуть дешевле..

Еще распаял старый бп от компа,обнаружил конденсаторы непонятных фирм

А вот непонятное туды ставить не нада )) Это такой усилок, где кач-во очень зависит от комплектующих.

шоттки stps2045ct

Пойдёт...

Только нужно учесть, что это сборка из 2х диодов с общим катодом. Если соединять в мост, то нужно найти похожую сборку, но

с общим анодом. А можно применить только одну эту сборку, но трансформатор использовать с двумя

обмотками по 12в (или на 24 со средней точкой). Но я бы прикупил ультрафасты...

[Maddock 1]

Так ведь у http://www.chipdip.r...duct/mur1620ct/ тоже общий катод, с общим анодом несмог в пару найти

с радиатором тоже не определился, на 15В как советовал товарищ Jaster нету ,есть только 12В и 16.8 http://www.chipdip.r...t/ttp-40-16.8v/

в аудиомании заказываю входные кондеры MKP Jantzen Cross Cap 10мкФ

Резисторы Kiwame 2W 10.0 KOhm и 2.00 KOhm каждых по паре



Резистор Jantzen Superes 18Ом



и пару Nichicon KZ 1000мкФ

посоветуйте что на выход взять 2200, в аудиомании таких нет по разумной цене

Изменено 18 апреля, 2013 пользователем Maddock

[Jaster 634 5 Тракты]

Ничиконы по 2 штуки на канал прекрасно подойдут.

[semigor2 0]

Интересно сколько же вольт неискаженного сигнала может дать Семигор при 13-14в питания? Замеры не делали?

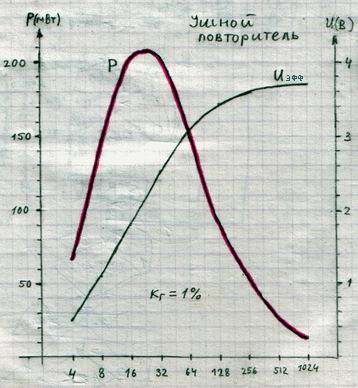

Вот зависимости максимальной выходной мощности и максимального эффективного напряжения от сопротивления нагрузки, (Uп=12В, Io=0.33А).

[Maddock 1]

Как я понял если взять транс 16.8В, 2А, 40Вт то придется рассчитывать резисторы в питании что бы получить 12 В?

Объясните пожалуйста как найти пару ультрабыстрым диодам типа MUR1620CT только с общим анодом, вроде у MUR1620CT только общий катод... блин голова пухнет даже правила кирхгофа вспомнил

[RomanSt 34]

Как я понял если взять транс 16.8В, 2А, 40Вт то придется рассчитывать резисторы в питании что бы получить 12 В?

Объясните пожалуйста как найти пару ультрабыстрым диодам типа MUR1620CT только с общим анодом, вроде у MUR1620CT только общий катод... блин голова пухнет даже правила кирхгофа вспомнил

А зачем резисторы в питании менять? Собирайте с номиналами строго по схеме. Только нужно будет хороший (читайте большой) радиатор на LM317 ставить. Потому что на LM-ке будет рассеиваться не много ни мало (считаем):

16,8В х 1,41 = 23,7В, 23,7В - 12В = 11,7В, 11,7В х 0,6А = 7,02Вт. Примерно 1,5Вт (максимум) может рассеять сам стабилизатор. Я бы больше 1 Вт в расчет не брал. В итоге (закрыв глаза ) - площадь радиатора в вашем случае "выкатывается" в 170 кв. см.

Берите 200 кв. см. - не ошибетесь.



P.S. А еще лучше подобрать трансформатор с напряжением на вторичной обмотке 14-15В.

[Jaster 634 5 Тракты]

Маленький секрет - я покупаю подходящий по мощности трансформатор на 12в и доматываю несколько витков вторички, чтобы получилось 14в. На 14в проблемно найти готовый..

[RomanSt 34]

Подсказка! На митинском радиорынке по субботам (строго) продают замечательные и относительно недорогие 20-ти ваттные торы на 12-15В. Могут и на заказ намотать, если нужно не стандартное.

Продают на улице в крытом ангаре.



А в чип и дипе просто шкуродеры!

[Jaster 634 5 Тракты]

В ВИпДипе да, лучше не покупать ничего без крайней необходимости.. )

Дам еще подсказку - МПО Электромонтаж продает по цене примерно как в Митино. )

[Maddock 1]

Кроме чипдипа транзисторы негде купить( в городе по 400р на других сайтах либо по 1-2 штуки или ценник еще выше диповского) жаль не в москве живу(

[Maddock 1]

Если не секрет доматывать просто проводом поверх изоляции пару витков и проверить мультиметром?

[Jaster 634 5 Тракты]

@Maddock, да, проводом не меньшей толщины. Потом не забыть еще изоляции намотать.. например изоленты

[sae77 1]

В общем любые *Т908 подходят. Интересно почему разброс в цене 25-400 р. за штуку.

Лучше всего кт908б

Среди них чаще встречаются экземпляры с высоким бетта (35-45)

Скорее всего именно они будут самые дорогие....



[Maddock 1]

Проводом одножильным без изоляции? кол во витков на угад, потом проверить мультиметром?

Лучше всего кт908б Среди них чаще встречаются экземпляры с высоким бетта (35-45) Скорее всего именно они будут самые дорогие....

У КТ908Б бетта 20 у КТ908А 8-60, еще у Б версии обраный ток коллектора 50000 в отличае от 25000 у КТ908А.

Мониторил магазины и везде КТ908А заметно дороже

[MS audio laboratory 179]

Проводом одножильным без изоляции? кол во витков на угад, потом проверить мультиметром?

В изоляции, лучше обмоточным в лаке. Провод без изоляции может привести к короткому замыканию витков. Попробовать для начала намотав пробную обмотку 10 витков. И измерить на ней напряжение. Поделить измеренное напряжение на 10 (число витков), получим число витков для получения 1 Вольта. Дальше умножаем это число на то, сколько Вольт нужно добавить к обмотке трансформатора, и мотаем столько. Включаем домотанную обмотку последовательно со вторичной обмоткой. Если общее напряжение уменьшилось, то нужно поменять начало подключения обмотки с концом и снова измерить напряжение, должно возрасти. Затем нужно выводы обмотки изолировать, а трансформатор обмотать, например, качественной изолентой для предотвращения повреждения обмотки.

[Maddock 1]

А я то думал надо ко вторичной припаять еще провод и им доматывать)))

когда соединю получится одни выходной провод будет от обычной вторичной обмотки а второй от новой?

Какой диаметр провода подойдет?

Изменено 20 апреля, 2013 пользователем Maddock

[RomanSt 34]

Доматывать диаметром, близким к диаметру уже имеющейся вторичной обмотки.

[Maddock 1]

Ребят я наверное тормоз, но не понимаю как диодный мост сделать на ультрафастах, все что я видел с общим катодом.как быть? брать 4 обычных шоттки?

[MS audio laboratory 179]

Ребят я наверное тормоз, но не понимаю как диодный мост сделать на ультрафастах, все что я видел с общим катодом.как быть? брать 4 обычных шоттки?

Брать одинарные или параллелить аноды и использовать 4 штуки.

[Maddock 1]

Тогда возьму MBR10100.

Потенциометр ALPS лучше брать на 10кОм или на 50кОм???

[steel_monkey 99]

10

[RomanSt 34]

Но если будет только на 50, то можно и его. Нет никакой проблемы в этом.

[Maddock 1]

Только заказал и расслабился, как позвонили из аудиомании и обрадовали.Резисторы Jantzen Superes 18Ом появятся только в КОНЦЕ июня!

Посоветуйте достойную замену, временную меру ну или где купить
