Усилитель «Семигор» И. Семынина

[Krab 3]

Наконец-то собрал усилок на "хороших" компонентах)

Ну кроме потенциометра регулировки громкости) стоит пока китайский логарифмический на 50к)) ну разброс каналов не большой) В сильном влиянии его на звук я сомневаюсь, но в будущем планирую поставить alps.

После прогрева выходные Nichicon fg зазвучали более прозрачно, бас отличный, упругий, воздушный, ненавязчивый. Стереопанорама слегка сжалась, если сравнивать со звуком напрямую, но не так сильно, как в cmoy на opa2134)) Да и напрямую уже не хочется слушать, звук кажется пустоватым, голым чтоли)))) Радует что тяжеляк звучит как надо!)) Как мой друг говорит - если тяжелая музыка звучит на усилителе, то в большинстве случаев и все остальное будет звучать)))))

p/s - согласен с тем, что усилитель имеет большой потенциал в развитии!) Прикольно было бы увидеть гибрид усилка на основе этой схемы, где усилителем по напряжению были бы лампы, а по току как оконечник выступал семигор)

[Jaster 634 5 Тракты]

Krab

Семынин выкладывал схему гибридника.. Но вроде как звучит чуток хуже он.

[abasia 313]

Прикольно было бы увидеть гибрид усилка на основе этой схемы, где усилителем по напряжению были бы лампы, а по току как оконечник выступал семигор)



Думаю это крамольная мысль, "Семигором" такое творение назвать уже нельзя будет... А так есть тема по такому развитию устройства http://www.vegalab.ru/forum/showthread.php/10880-%D0%9F%D1%80%D0%B8%D0%B2%D0%B5%D1%82-%D0%BE%D1%82-%D0%A1%D0%B5%D0%BC%D0%B8%D0%B3%D0%BE%D1%80%D0%B0-(%D1%8D%D0%BA%D0%BE%D0%BD%D0%BE%D0%BC%D0%B8%D1%87%D0%BD%D1%8B%D0%B9-%D0%BA%D0%BB.%D0%90-2)?p=258472&viewfull=1#post258472

[Krab 3]

Мои наушники akg k272 на 54 ома не особо прокачиваются плеером, пускай и с неплохим звуком) С карты с мощьностью таких проблем нет, так как там есть специальный выход для наушников с увеличенной мощьностью помоему) зенхи px 100 - другое дело, с семигором звучать вообще отлично и с плеера и с компа!) Поэтому и хотелось бы чтобы была еще и возможность усиления по напряжению) тем более что достаточно много hi-end преампов построены на такой основе - лампа на напряжение, а на ток - полевой транзистор))

[abasia 313]

Это понятно, но идеология устройства меняется, как по мне, лучше напряжение в усилителе поднять, для возможности подачи большего напряжения по входу т.к. народ писал, что выше 3 вольт может наступить перегруз и сваять под это дело отдельный предусилитель тоже подобрав оптимальную схему. Имхо конечно.

[Jaster 634 5 Тракты]

Krab

Подавляющее большинство этих хайенд преампов сольют Семигору, собранному на хороших компонентах.

[abasia 313]

Krab

Мело Архипова, отличный пример гибридного усилителя с ламповым усилением напряжения и транзисторным повторителем в классе А, если есть желание заморочиться, то считаю лучше ориентироваться на эту схему

[Krab 3]

да, пожалуй тут можно экспериментировать сколь угодно долго, но в итоге это уже будет не семигор)

Сейчас собран еще один усилок, правда на дешевых компонентах пока!) его и буду использовать с плеером и зенхами px 100) да и будет возможность поэкспериментировать с компонентами!)

Как вам, кстати, mundorf mCap на вход в сравнении с Jantzen Crosscap? думаю заказывать, цена вполне приемлемая)

[Jaster 634 5 Тракты]

abasia

Я слушал Мело пару раз. Он играл заметно хуже моего Семигора.

[AntonAlipov 2 659 12 Тракты]

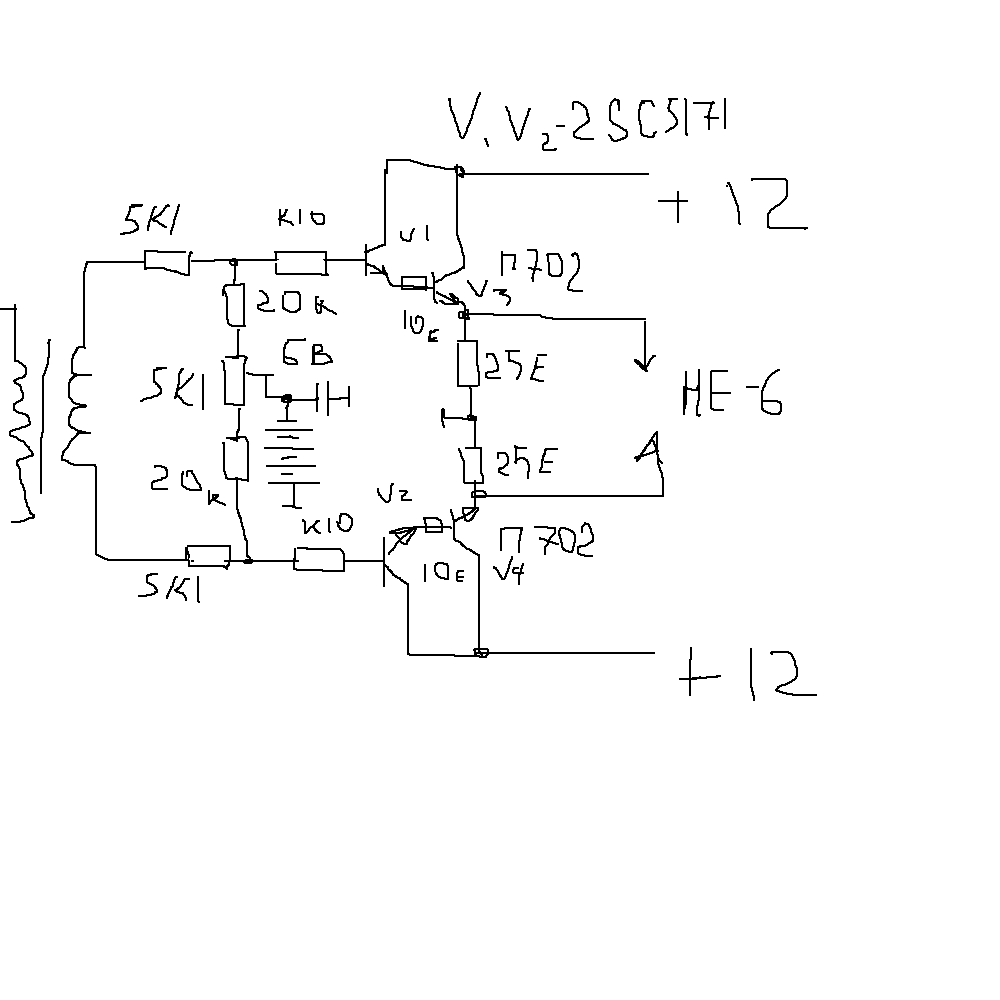

Это конечно совсем уже не "семигор" -но вот такую хрень смакетировал месяц назад, что бы слушать HE-6 от лампового однотакта на 6BQ5 - суть идеи была в том, что выход усилителя гальванически не связан с землей, и получился этакий "Эммитерный цирклотрон" , без разделительных конденсаторов, в качестве противозвонных - по 50 витком магнанина на 1 ваттных сопротивлениях по 10 ком, в качестве эммитерных нагрузок - тоже проволочники, намотанные магнанином встречно, что то по 100 витков. Смещение -от литиевой батарейки для фотоапарата на 6 вольт. Напряжение на выходе гуляет, но очень слабо -постоянка -где то порядка 10 милливольт. В принципе можно довести до ума -сделать компенсацию и защиту -и в теории -можно сильно поднять мощность. Только радиаторы нужны хорошие. Ну и конечно -наушники -включаються "балансно"

Звук мне понравился. Но еще раз -это только макет, надо мозговать.

[Krab 3]

abasia

Да честно говоря сейчас заморачиваюсь со сборкой своего первого лампового уся для колонок, в большей степени заморачиваюсь с поиском нужных компонентов))) Я пожалуй больший фанат звука полочной акустики, когда присутствует естественный реверок комнаты, чем нежели наушников))) Так что пока думаю стоит остановится на сборке усилков для наушников))

[abasia 313]

Krab

Советую обратить внимание "Каменный отнотактник" Семынина http://www.semigor2.narod.ru/Classa3.html при правильной реализации, к нему можно, как наушники, так и колонки подключать, всёж 8Вт в отнотакте Схема не сложная, для повторения

[Krab 3]

abasia

Я уже присматривался к этому усю!)

но тоок покоя если мне не изменяет память по 4 ампера на канал) где такой трансформатор взять)) ну а так у меня есть вполне еще живые колонки 10ас-225, которые я никак не переделаю, там чувствительность низкочастотника 84 дб, для лам не подходит, так что возможно для них собиру как нить этот усилок!)

а вы его пробовали собрать? как звучит?

И кто-нибудь на вход семигора все-таки ставил mundorf mCap?

[Jaster 634 5 Тракты]

Krab

Мундорфы я не пробовал, но теоретически должны быть получше КроссКапов.

[Krab 3]

Jaster

Спасибо))

планирую взять их для второго усилка)

и на выход поставить ELNA SILMIC II или Cerafine, или сдвоенные nichicon kz 1000 мкф)

уж больно интересно поэкспериментировать над этим усем с компонентами!)

[semigor2 0]

abasia

Я уже присматривался к этому усю!)

но тоок покоя если мне не изменяет память по 4 ампера на канал...

Ну что вы, всего по 2,9 А

[Krab 3]

semigor2

Я конечно новичек-самоучка в изготовлении усилков)) но каким должен быть транс по размеру не импульсник по 2,9 ампера на канал и 40 вольт?)))))))) хотя сегодня раздобыл внутренности из под двух ламповых телеков, вот там явно трансформаторы гиганты))))))))))

да и кондеры на 82000 мкф будут стоить представляю сколько, даже не "музыкальные") но слушая телефонный усилитель на этих транзисторах я все больше склоняюсь к идеи собрать каменный однотактник!)

[AntonAlipov 2 659 12 Тракты]

Krab

такого хватит

[Krab 3]

AntonAlipov

Я примерно и думал так)))))

У меня на ламповый пойдет схожий транс)) тп-180 помоему))

[MorivVV 0]

А в этой ветке никто не слушал усилитель на AD815 по мотиву Lynx?

Я сам почти 2 года сидел с семигором, так-же добивался от него отличного звучания подбором лучших компонентов. Про АД815 знал еще давно, но небыло возможности приобрести эту микросхему. В итоге как-то наткнулся на ибее довольно по демократичной цене продавалось 5шт за 30 баксов. Так вот сделал я себе этот усилок и теперь у меня семигор в углу валяется, хотя он столько много раз доказывал, что это лучшее что может быть по качеству. AD815 я собрал и он сразу с первого включения заиграл очень и очень хорошо. Я несколько раз пытался сравнить что же лучше, семигор или 815 и в итоге пришел к выводу, что звук микросхемы более правильный и меньше искажений в нем. Сейчас стал обладателем Sony MA900 и эти наушники только подтвердили, что семигор уже не "торт"

В главном я хочу сказать, что семигор приходиться подбирать и очень сложен в настройке для тех кто новичок в этом деле. А схема AD815 собирается и сразу начинает играть.

[MorivVV 0]

И еще в дополнение к использованием Семигора. У меня валяется куча 908 транзисторов с разными бетами, притом разброс о-о-очень большой чтобы подобрать пары из примерно 20 шт максимально близко подошли 34 и 36, остальные гуляли от 16 до 120 и все с разбросом. Пробовал собирать повторитель на высоких коэффициентах транзисторов, 160*85 = 13600 средних 130*50= 6500 и нормальных(авторские110*35=3800) и низких 30*80. Так вот скажу, что гнаться за коэффициентом усиления хуже чем быть с его недостатком. Все что выше 40 просто раскладывает музыку на составляющие, музыкальность теряется слышно такую дрянь ппц. Например при 13600 было слышно такие тихие звуки на записях, которые явно не должны выделяться: шелест одежды, настукивание ритма ногой, вздохи и т.д. На низких же h21 звук больше ламповости получает, конечно не пробовал извращаться на сверх низкие значения ниже 2000, но для себя остановился на 34*70 и 36*70 как самые приятные и мягкие на слух для ушей. У меня кстати всегда был 2-х канальный вариант, т.к. решил схему сделать полностью симметричную от разных обмоток трансформатора и земли соединяются только на выходе наушников. Стабилизацию напряжения делал на 2 лм317, первый шагом понижаю до 16,5 вольт, затем до 12.

[8street 393]

А в этой ветке никто не слушал усилитель на AD815 по мотиву Lynx?

Собирал. Долго слушал, и сейчас слушаю на втором тракте.

Очень долго AD815 заруливал Woo WA6SE в стоке, пока Ву не был проапгрейжен на блекгейты.

[steel_monkey 99]

Стабилизацию напряжения делал на 2 лм317, первый шагом понижаю до 16,5 вольт, затем до 12.

Семигор, насколько я знаю, не очень хорошо играет с соньками - Вы не первый, кто это заметил. В целом, усилитель, скорее, вопрос вкуса и последующей системы.

Двойная стабилизация не то, что не дает выигрыша, а вообще может давать существенное ухудшение. Если есть желание поиграть с питанием - поставьте снабберы и сделайте двухполупериодное выпрямление вместо мостового.

Мне, кстати, Семигор показался пояснее композита на THS6012.

[Jaster 634 5 Тракты]

Не слушал МА900, но на тех же CD3000 - это я не знаю, как надо семигор собрать, чтоб он хуже 815 звучал.. 815 - первое что я слушал из самосборных.

[abasia 313]

Как раз МА900 у меня в своё время лучше всего звучали на Семигоре, да и правильно собранный он с низкоомами очень хорош
