Tube AMP for Grado GS-1000

[OlegCHST 13]

По факту приобретения наушников Grado GS-1000 встала задача о создании достойного их ушного уся. Поскольку каменные варианты меня не устроили по своей подаче Музыки, единственным вариантом остался только ламповый.

Основная музыка, которую я слушаю – это джаз, вокал и классика.

Соответственно концепция усилителя – это однокаскадный однотактник на триоде с трансформаторным выходом. БЕЗ лишних элементов в сигнальной цепи!

За основу был взят двойной триод 5687 Sylvania в схеме SE с автоматическим смещением. Все резисторы – металлоплёнка. На шунт катодного резистора поставлен электролит PANASONIC Pureism и пленка Mundorf MCap-ZN. Все сигнальные цепи разведены серебром моножилой Jensen. Регулятор громкости ALPS 10 кОм. Все элементы тракта тщательно подбирал на слух и на вкус.

Выходные трансы намотаны на японском 49-ом пермаллое английской медью. Мотал конкретно под заданные параметры лампы и нагрузки серьёзный спец.

Питание построено на схеме ОППВ (однополупериодное выпрямление) на кенотроне 6X5GT с небольшими хитростями. Фильтрация С-L-C. Первый кондёр – МБГО, дроссель перематывал раз десять на разном железе, на выходе электролит BHC Aerovox шунтированный пленкой AudinCap, WIMA MKP10, ERO и серебром на слюде СГМ. Два последних непосредственно на трансах. Все кондёры принципиально на своём месте!!! Транс - штатовский тор. БОЛЬШОЙ (поскольку кенотрон в ООПВ зверски сурово грузит транс)

На трансе статический экран медной лентой.

Питание разведено винтажной моножилой луженая медь в тефлоне и хлопке Western Electric. Земля моножилой лентой DAXX. Концепция «земли» от дяденьки Сакумы.

Все разъёмы Neutrik. На питание поставил «спикон». Он мне нравится гораздо больше «поверкона» по звуку. Сетевой кабель Proel 2*2,5мм.

В результате «плясок с бубном» удалось почти победить основную засаду 1000-ных. Это несколько размазанный бас на НЧ. И то только на попсовых дисках с форсированным низом.

А так я доволен тем, что получилось!!!

Фона нет вообще. Просто как класс… при любом положении регулятора громкости… независимо от того, подключены на вход межблочники или нет. При отсутствии сигнала бархатно черная тишина! Из которой начинает прорастать Музыка. Бас плотный, осязаемый и какой то материальный… Кожа кожаная, струну контрабаса можно потрогать. А какой вокал!!! Голос просто живой. Аккордеон дышит мехами, орган проникает прямо в позвоночник, а гитару реально видно.

На живых записях Savall Jordi реально ощущаешь сам зал, в котором производили запись.

Про мелочи типа типа шуршания крылышек пролетающей мимо бабочки даже не упоминаю…

Единственная проблема: сабж оказался крайне требовательным к качеству источника и контента. Так что следующая задача – это DAC for Grado GS-1000. (на май 2012 года задача DAC for Grado GS-1000 успешно решена на базе ЦАПа PCM-63J )

[VVK 465]

Питание построено на схеме ОППВ (однополупериодное выпрямление) на кенотроне 6X5GT с небольшими хитростями. Фильтрация С-L-C. Первый кондёр – МБГО, дроссель перематывал раз десять на разном железе, на выходе электролит BHC Aerovox шунтированный пленкой AudinCap, WIMA MKP10, ERO и серебром на слюде СГМ. Два последних непосредственно на трансах. Все кондёры принципиально на своём месте!!! Транс - штатовский тор. БОЛЬШОЙ (поскольку кенотрон в ООПВ зверски сурово грузит транс)

На трансе статический экран медной лентой.

Питание разведено винтажной моножилой луженая медь в тефлоне и хлопке Western Electric. Земля моножилой лентой DAXX.

Спасибо за подробный и интересный рассказ!

А может можно было бы взять кенотрон попроще? И почему кенотронное выпрямление?

[OlegCHST 13]

Да, в общем то, сабж ваялся в большей степени из подручного материала с учетом рекомендаций сведущих лиц.

Заказными были только выходные трансы и лампы. (в белой коробочке приклеена резервная лампа, их, блин, только отобранными парами продают. А эти ещё NOC из военного резерва)

А история этого кена вообще душевная. Просто очень хороший человек при разговоре о будущем усе и теме кенотронного выпрямления подошел к своему второму фонокорректору, вынул из него кен и протянул мне со словами " Я верю, что ты сделаешь, то что задумал".



А кенотронное выпрямление по нескольким причинам: диодов Шоттки на 150 вольт у меня нет, а ультрафасты для этого уся грубоваты. Ну и плавная подача напруги упрощает схему и продляет жизнь лампе.

Да и кенотронное питание как то душевнее, что ли, по субъективному ощущению.



С хорошего источника в связке этого уся и 1000-ных возникает сильное вовлекалово.....

Поставил на работе ПИнк Флойд "Обратная сторона луны" и на сорок минут ушел в нирвану.... блин... хотя работы выше крыши было....

[Maksx83 20]

По факту приобретения наушников Grado GS-1000 встала задача о создании достойного их ушного уся. Поскольку каменные варианты меня не устроили по своей подаче Музыки, единственным вариантом остался только ламповый.

Основная музыка, которую я слушаю – это джаз, вокал и классика.

Соответственно концепция усилителя – это однокаскадный однотактник на триоде с трансформаторным выходом. БЕЗ лишних элементов в сигнальной цепи!

За основу был взят двойной триод 5687 Sylvania в схеме SE с автоматическим смещением. Все резисторы – металлоплёнка. На шунт катодного резистора поставлен электролит PANASONIC Pureism и пленка Mundorf MCap-ZN. Все сигнальные цепи разведены серебром моножилой Jensen. Регулятор громкости ALPS 10 кОм. Все элементы тракта тщательно подбирал на слух и на вкус.

Выходные трансы намотаны на японском 49-ом пермаллое английской медью. Мотал конкретно под заданные параметры лампы и нагрузки серьёзный спец.

Питание построено на схеме ОППВ (однополупериодное выпрямление) на кенотроне 6X5GT с небольшими хитростями. Фильтрация С-L-C. Первый кондёр – МБГО, дроссель перематывал раз десять на разном железе, на выходе электролит BHC Aerovox шунтированный пленкой AudinCap, WIMA MKP10, ERO и серебром на слюде СГМ. Два последних непосредственно на трансах. Все кондёры принципиально на своём месте!!! Транс - штатовский тор. БОЛЬШОЙ (поскольку кенотрон в ООПВ зверски сурово грузит транс)

На трансе статический экран медной лентой.

Питание разведено винтажной моножилой луженая медь в тефлоне и хлопке Western Electric. Земля моножилой лентой DAXX. Концепция «земли» от дяденьки Сакумы.

Все разъёмы Neutrik. На питание поставил «спикон». Он мне нравится гораздо больше «поверкона» по звуку. Сетевой кабель Proel 2*2,5мм.

В результате «плясок с бубном» удалось почти победить основную засаду 1000-ных. Это несколько размазанный бас на НЧ. И то только на попсовых дисках с форсированным низом.

А так я доволен тем, что получилось!!!

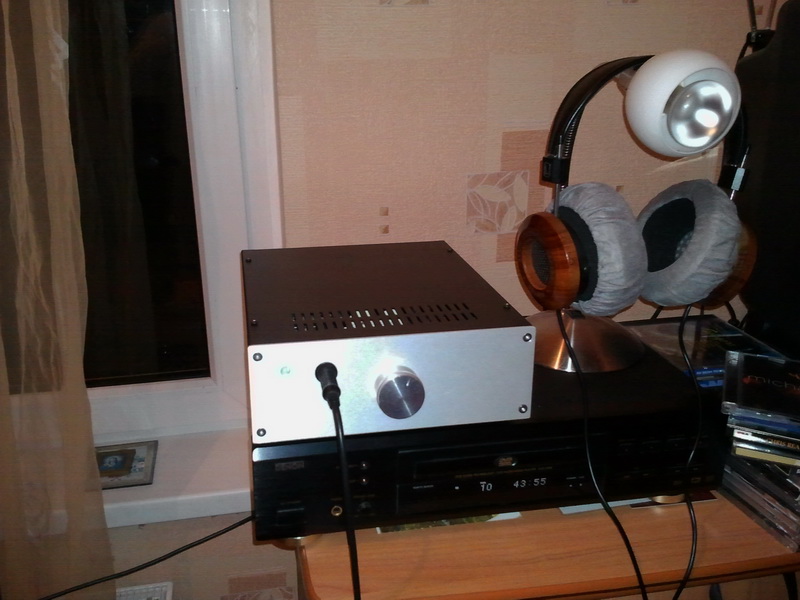

[attachment=2]AMP for Grado GS-1000.jpg[/attachment]

Фона нет вообще. Просто как класс… при любом положении регулятора громкости… независимо от того, подключены на вход межблочники или нет. При отсутствии сигнала бархатно черная тишина! Из которой начинает прорастать Музыка. Бас плотный, осязаемый и какой то материальный… Кожа кожаная, струну контрабаса можно потрогать. А какой вокал!!! Голос просто живой. Аккордеон дышит мехами, орган проникает прямо в позвоночник, а гитару реально видно.

На живых записях Savall Jordi реально ощущаешь сам зал, в котором производили запись.

Про мелочи типа типа шуршания крылышек пролетающей мимо бабочки даже не упоминаю…

Единственная проблема: сабж оказался крайне требовательным к качеству источника и контента. Так что следующая задача – это DAC for Grado GS-1000.

Грамотный подход! Меня тоже Градо сподвигли на заказ под них, да и вообще под низкоомные наушники однотактного лампового уся на триодах 2А3 и кенотронном питании. Выходные трансы Sowter тоже по custom спецификации, четко согласованные с выходной лампой и вторичкой на 32 Ом. Ну и остальное железо совсем не дурственное

Вобщем как получу свой усил, расскажу подробнее и выложу в эту тему фотки.

[OlegCHST 13]

Меня тоже Градо сподвигли на заказ под них

А для чего живём!!!

[borlebsin 2 186]

С хорошего источника в связке этого уся и 1000-ных возникает сильное вовлекалово.....

Поставил на работе ПИнк Флойд "Обратная сторона луны" и на сорок минут ушел в нирвану.... блин... хотя работы выше крыши было....

Я Вас поздравляю, что удачно осуществили задуманное!!! Дай Бог, чтобы сбывались и все другие Ваши планы. Если летом проездом окажусь недалеко от Вас, было бы очень интересно послушать, что получилось!

[localhyist 38 14 Тракты]

Я для своих GS1000 взял такой вот усилок. Легендарный Филипс 60-х годов AG 9016. пашет, как миленький. 4 оригинальные (!) лампы. Правда корпус поменял и сделал свруху решетку для вентиляции. в оригинале он был в алюминиевом корпусе . Таким он был... http://www.hifi-vintage-audiophile.fr/Amplificateur-integre-PHILIPS-AG-9016.html



А таким стал... Пришлось еще сделать выход на наушники.







[OlegCHST 13]

Я для своих GS1000 взял такой вот усилок. Легендарный Филипс 60-х годов AG 9016.

Симпатичный усь. Но разъёмы "вход-выход" и сетевой шнурок стоит поменять.

Если есть желание, киньте в личку фото нутра, попробую подумать-посоветовать, что можно поправить без кардинальных реконструкций.

[localhyist 38 14 Тракты]

OlegCHST



Спасибо! Попробую щелкнуть завтра в светлое время.

[Shiter 889]

OlegCHST

Даааа... Круто круто...

Остаётся ещё этому усю выдержать сравнение лоб в лоб по НЧ с хорошими каменными собратьями.

[Jey 207 10 Тракты]

Да, я смотрю лига паяловодов, растет!



Поздравляю с усилителем!

[OlegCHST 13]

OlegCHSTОстаётся ещё этому усю выдержать сравнение лоб в лоб по НЧ с хорошими каменными собратьями.

Будь готов? Всегда готофф!!

[Unixs 0]

С каменными сравнивать не надо. Если лампа нравится, то это навсегда. НЧ в старых ламповиках поднимается легко ( в разумных пределахи и на хорошие АС хватит). Есть опыт. А 2Вт этого Филипка хватит чтобы порвать людые наушники. К кардинальным переделкам надо подходить осторожно.

Корпус правельно переделали. Я хочу заказать деревянный кабинет к своему Pioneer SX-34. Только мастера адекватного пока нет. Все на вопрос о цене спрашивают: А какой бюджет у вашего проекта? Я не понимаю три фанерки,что должны стоить много УЕ?

А сеточка от чего, такая симпотная?

[OlegCHST 13]

С каменными сравнивать не надо. Если лампа нравится, то это навсегда. НЧ в старых ламповиках поднимается легко ( в разумных пределахи и на хорошие АС хватит). Есть опыт. А 2Вт этого Филипка хватит чтобы порвать людые наушники. К кардинальным переделкам надо подходить осторожно.

Корпус правельно переделали. Я хочу заказать деревянный кабинет к своему Pioneer SX-34. Только мастера адекватного пока нет. Все на вопрос о цене спрашивают: А какой бюджет у вашего проекта? Я не понимаю три фанерки,что должны стоить много УЕ?

А сеточка от чего, такая симпотная?

Да я и каменными не гнушаюсь. Просто у меня, как бы штатно, ушно пыхтел AD815 с сервой на OPA627. Вроде и неплохо. НО слил подчистую... даже не дрыгаясь...

НЧ на этом усе на мой слух от 15 Гц (толстых мохнатых) и выше. Реально (по опыту) примерно от 6 Гц до 40 кГц в линейке по - 3дБ. Но мерять не люблю. Это ни о чем не говорит. Только меандр на 20, 100 и 1000 Гц. Осцем. И всё. Остальное, включая пресловутое изменение гармоник и прочий бред в дупу!!!



А корпусок от итальяшек. Морда и бокушки из экструдированного люминя, а дондышко и верх железные. Довольно удобный вариант. Причем довольно не дорого, но только на кучу. Транспорт дорого влетает. Вот только крепёж не продумали. Приходится немного изгаляться. (Если пучком заказывать, то конкретно этот корпус примерно в 2500 руб обходится, а это крайне приемлемо)

Вообще бюджет сабжа порядка 17 килоруксов выпал, но поскольку половина была из закромов, то вроде как и ничего.

За дерево не заморачивайся. Это даже не третий уровень внимания при конструировании уся.

Если есть желание, пиши, всегда подскажу.

[Shiter 889]

Unixs

Деревянный кабинет, это чтоб лучше компоненты грелись?



Алексей 1

Что скажете Алексей? Заиграют низы на лампе при 32-омной нагрузке? Похоже что да.

[Alexander 717]

OlegCHST

А где кенотрон спрятан? Что-то на фото его не видно.

[VVK 465]

OlegCHST

А где кенотрон спрятан? Что-то на фото его не видно.

Кстати, да. Не видно..

[immozart 985]

Может его и нет...

[VVK 465]

Может его и нет...

Сказали что есть.

[Alexander 717]

Может его и нет...

У меня подозрение, что он спрятан в трубке в нижнем левом углу фото (download/file.php?id=7458&mode=view) под разъемом джека.

[VVK 465]

Может его и нет...

У меня подозрение, что он спрятан в трубке в нижнем левом углу фото (download/file.php?id=7458&mode=view) под разъемом джека.

Он по моему у тора, посередине, его краешек виден- но действительно лежа.

[Alexander 717]

Может его и нет...

У меня подозрение, что он спрятан в трубке в нижнем левом углу фото (download/file.php?id=7458&mode=view) под разъемом джека.

Он по моему у тора, посередине, его краешек виден- но действительно лежа.

Точно! На этом фото его видно download/file.php?id=7459&mode=view

[VVK 465]

Точно! На этом фото его видно download/file.php?id=7459&mode=view

Я его по очертаниям узнал- мой первый зарубежный кенотрон был- 6X5GT. У меня были GE, возможно и он GE.

[ringer 16]

OlegCHST

Красиво получилось А можно схему посмотреть?

[OlegCHST 13]

Может его и нет...

У меня подозрение, что он спрятан в трубке в нижнем левом углу фото (download/file.php?id=7458&mode=view) под разъемом джека.

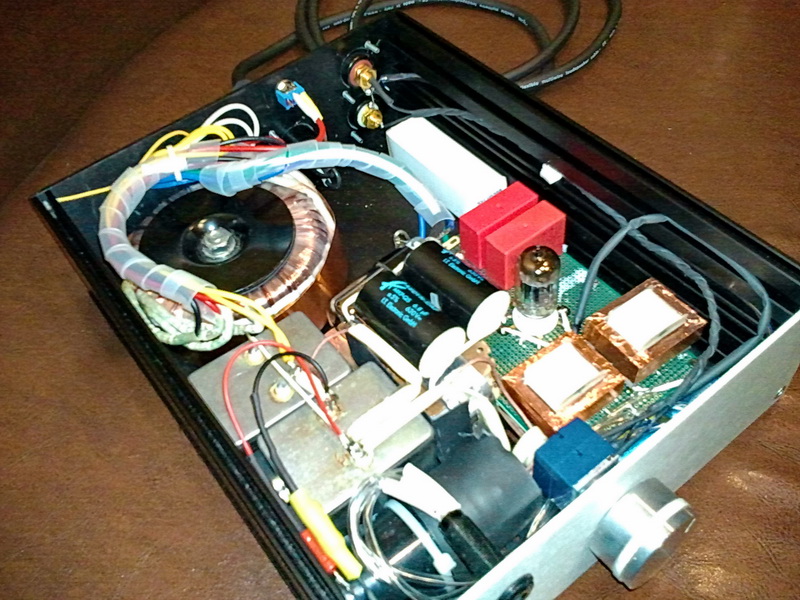

Там электролит лежит.



А кен действительно боком возле тора притулился.

В белой коробочке запасная 5687 (их, блин, парами продают )

Надо будет ещё и кен резервный рядышком положить.

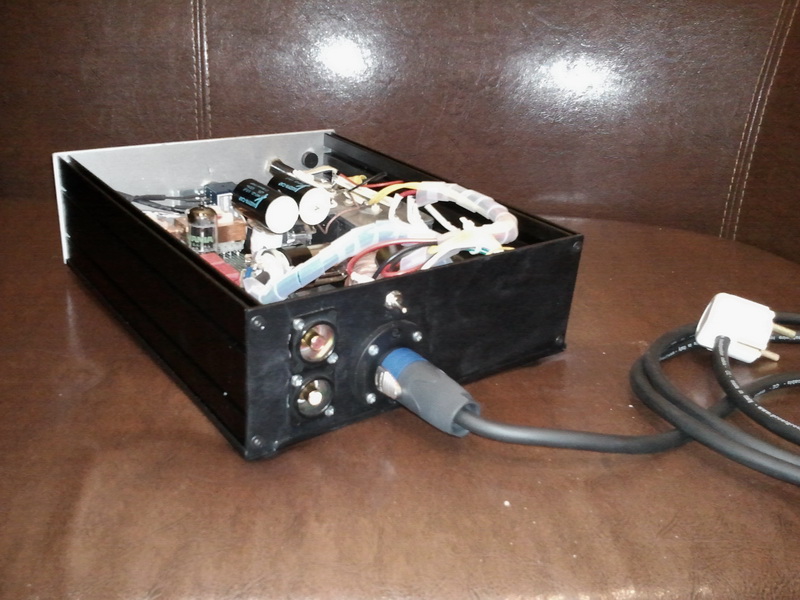

Опасался, что в таком корпусе греться сильно будет. Но нет, вполне приемлемо. Градусов 40, не больше. И то только в районе 5687. У кена вообще не сильно. Я правда люминиевую фольгу в зонах нагрева на дно и крышку клеил.
