AMB Beta 22

[Артём Власов 6 2 Тракты]

Не видел ниодной конструкции что бы длина 1мм ног влияла на устойчивость, а тем более на качество звука... Может я ошибаюсь, но я не верю особо в это. Сколько усилков паял и никогда не задумывался кто на какую высоту отводит комплектуху от платы. Я думаю мои LCD2 этого не заметят. Так же сама авторская плата разведена не особо компактно.

Изменено 19 мая, 2014 пользователем Артём Власов

[Doost 21]

Господа, а какие разъемы ставите на входе и выходе?

Neutrik или аудиофильские wbt, oyaide, furutech?

Имеет смысл переплачивать за rca от wbt и trs ставить фурутековский?

[Helium 554]

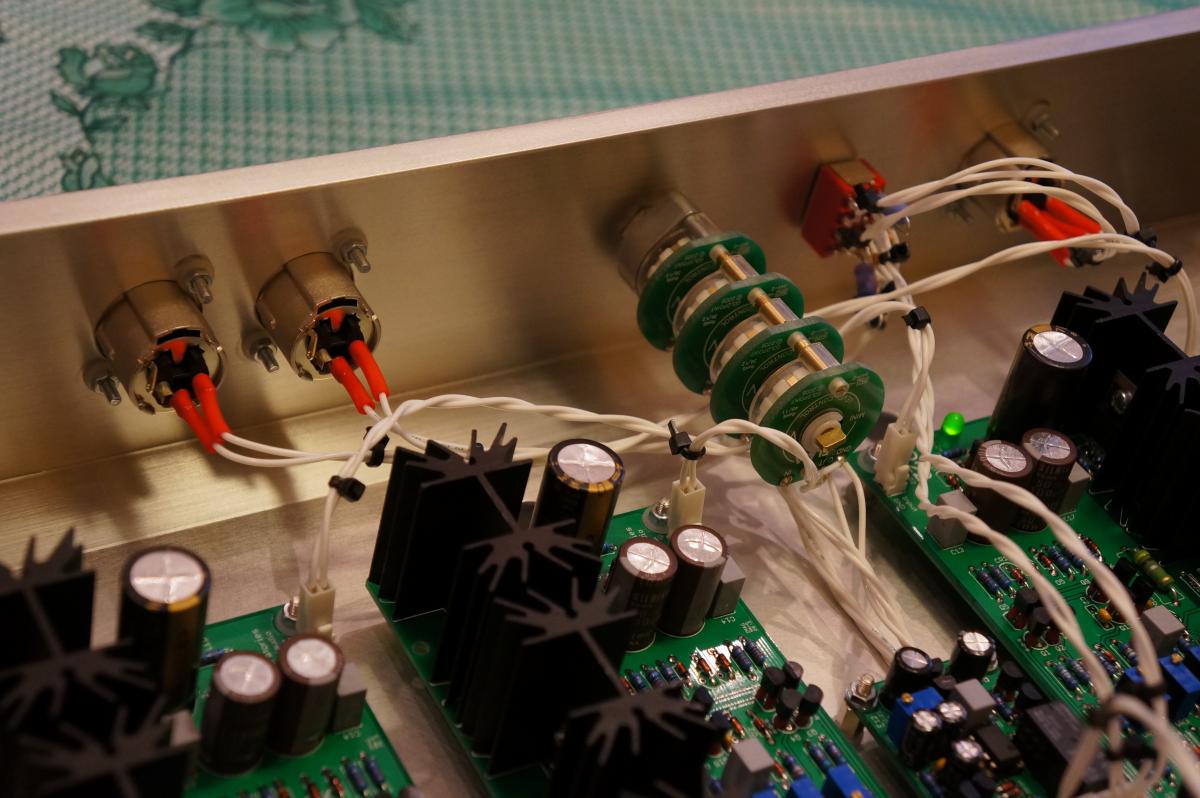

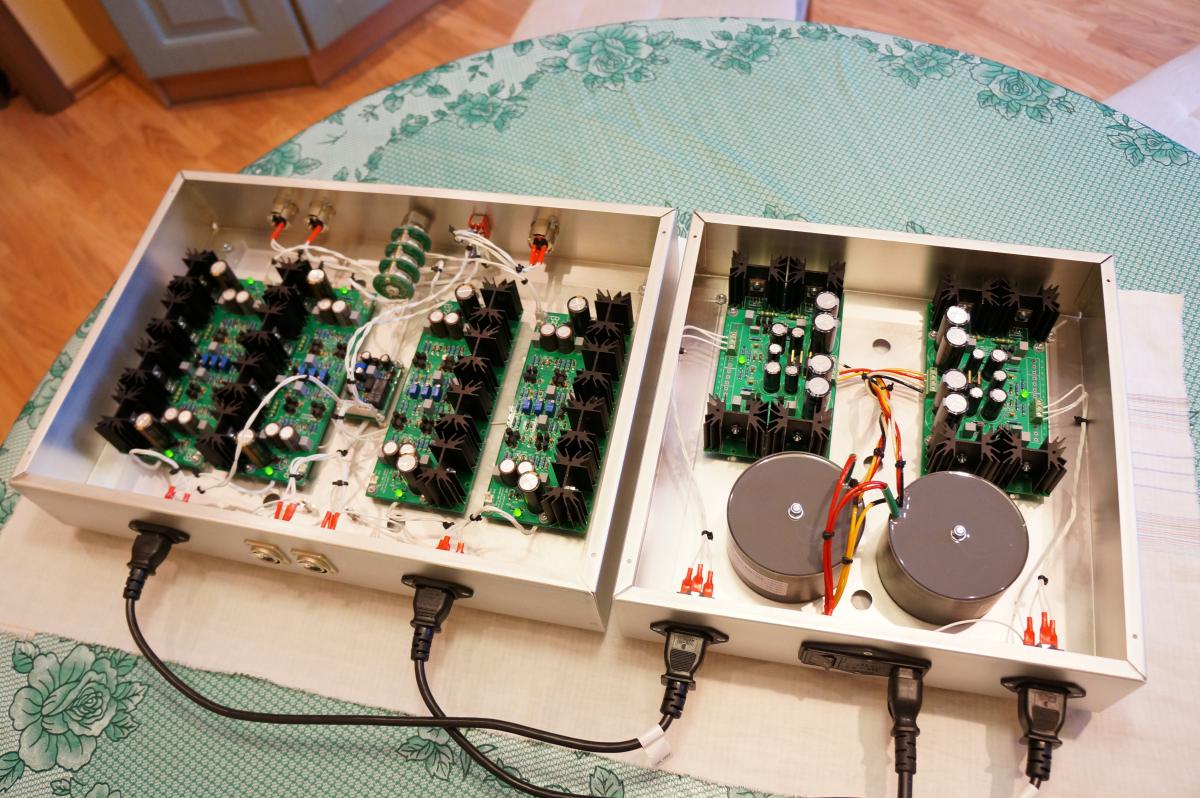

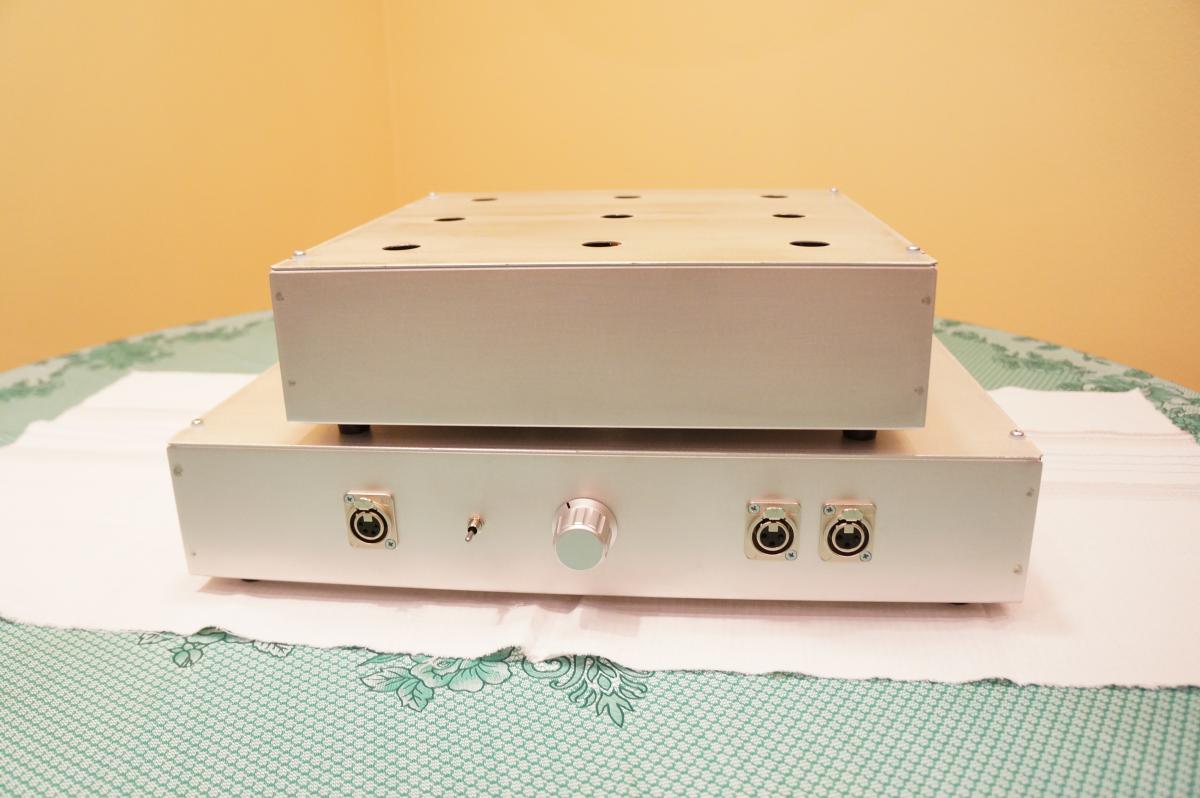

Завершил новый заказ.

4-платная балансная бета22 + 2 сигмы22 + 2 транса. Регулятор громкости - балансный шаговый Goldpoint.

[zAg 3 251]

Helium Что сказать, красота! Послушали уже? Интересно какие впечатления по сравнению с небалансной версией, стоит ли, в итоге, делать балансный вариант?

Какие разъёмы использовали для соединения питания Беты с Сигмой?

Какие использовали трансформаторы, и какой мощности?

А так же, на сколько точно получилось выходное питание на канал, от использования двух Сигм, получилось с первого раза подобрать?

[Helium 554]

Усилитель уже отгружен, проверял только работоспособность, слушать долго возможности не было. Включил пару любимых композиций - звук был шикарен.

Насчет оправданности баланса - вопрос сложный. Баланс - самая дорогая конфигурация. Для HE-6, K1000 смысл, конечно, есть.

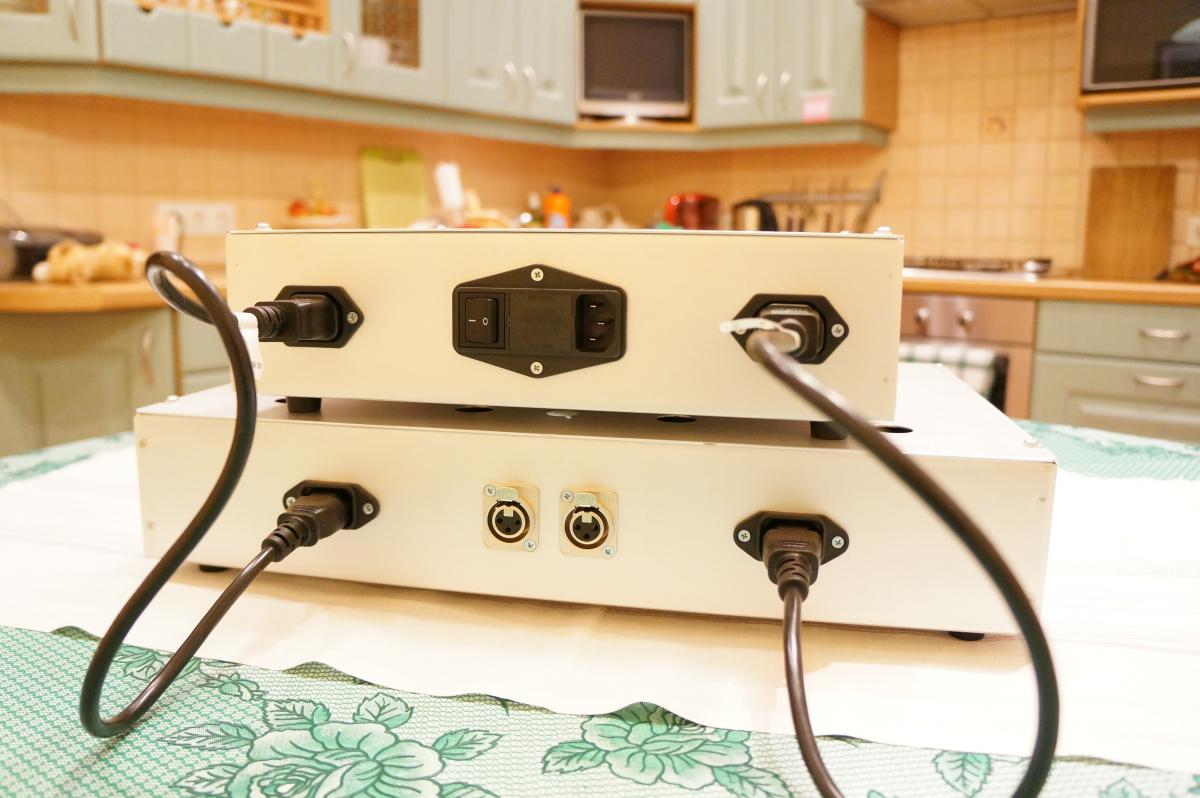

Разъемы TE Connectivity.



Трансы Schuro по 65VA, 2 x 30V. Они, кстати, имеют экран, так что сигму можно ставить безбоязненно поверх беты.



Питание обоих сигм было 29,8В. Но точное соответсвие выходного вольтажа обоих сигм не требуется. Первая питает R+ и R-, вторая - L+, L-, разброс питания не проявляется между каналами.

[8street 393]

@Helium, Так и просится корпуса перевернуть. И ножки перенести на крышки. Было бы эстетичнее.

[Helium 554]

@8street,

Да не, это для ламповиков так обычно делают. Крышка на дне, на ней все монтируют, а сам корпус как кожух поверху. И разъемы сверху.

Тут так не получится.

Изменено 31 мая, 2014 пользователем Helium

[zAg 3 251]

Helium А кому делали эту версию, для каких наушников использования? И интересно бы было потом его отзыв услышать.

Разъемы TE Connectivity - это стандартные трёхконтактные сетевые, или просто внешне похожи?

Schuro заказывали там же, где и комплектующие?

И ещё, в центре сборка, это случайно не Епсилон12?

[Helium 554]

Разъемы TE Connectivity - это стандартные трёхконтактные сетевые, или просто внешне похожи?

Стандартные. Функцию свою выполняют на 100%. Как раз нужно 2 разъема по 3 кондуктора.



Schuro я заказываю у самого производителя, Schuro.de



Ага, да, Эпсилон12.



Насчет наушников я точно не скажу, сорри. Не моя епархия, а заказчика. LCD-2 имеются точно.

[Rutger 15 832]

Завершил новый заказ. 4-платная балансная бета22 + 2 сигмы22 + 2 транса. Регулятор громкости - балансный шаговый Goldpoint.



Сделано красиво!



Вопрос - чем была обусловлена именно балансная схема? Сам являюсь обладателем Beta22 от energetik, общаясь с которым понял, что особого преимущества баланса перед не балансом нет для большинства систем. Так как разница между балансом и не балансом заключается в основном в максимальной мощности выдаваемой в нагрузку и защите от помех, но тут есть нюансы - на длинах кабелей в домашней системе это не принципиально и по мощности тоже не всё однозначно. Два канала беты хватает для практически любых наушников. И потом на самом деле четырёхканальная бета на самом деле не балансная, это просто мостовое включение двух отдельных (независимых) друг от друга каналов усиления. Поэтому считаю определённо - четыре канала беты это лишнее. Это со слов мастера.

[Fireblade 951]

Стандартные. Функцию свою выполняют на 100%. Как раз нужно 2 разъема по 3 кондуктора.



имхо не лучшее решение ставить на передачу низковольтного постоянного напряжения стандартные сетевые вилки для 220В. Защита от дурака пропадает.

[Helium 554]

Вопрос - чем была обусловлена именно балансная схема? Сам являюсь обладателем Beta22 от energetik, общаясь с которым понял, что особого преимущества баланса перед не балансом нет для большинства систем. Так как разница между балансом и не балансом заключается в основном в максимальной мощности выдаваемой в нагрузку и защите от помех, но тут есть нюансы - на длинах кабелей в домашней системе это не принципиально и по мощности тоже не всё однозначно. Два канала беты хватает для практически любых наушников. И потом на самом деле четырёхканальная бета на самом деле не балансная, это просто мостовое включение двух отдельных (независимых) друг от друга каналов усиления. Поэтому считаю определённо - четыре канала беты это лишнее. Это со слов мастера.

Почитайте эту статью:

http://www.6moons.com/audioreviews/balancedheadphones/one.html

Баланс - это не только большая мощность (в 4 раза по сравнению с небалансом). Это и технич. преимущество:

The most important thing to note here is that as the left and right channels of the headphone amplifier drive the left and right driver coils, the return current from the drivers gets joined together and travels some distance before returning to the amp's audio ground.

В случае с балансом (и с 3-х платной конфигурацией от amb c активной землей) этого не происходит.



И да, качество и длина кабелей в случае с балансным усилителем имеет неменьшее значение, чем в случае с небалансным - суммирования сигнала то не происходит. Не путайте.



Стандартные. Функцию свою выполняют на 100%. Как раз нужно 2 разъема по 3 кондуктора.



имхо не лучшее решение ставить на передачу низковольтного постоянного напряжения стандартные сетевые вилки для 220В. Защита от дурака пропадает.

Я знаю. Пользователь опытный. И потом, я постарался минимизировать риск - в силовом блоке поставил выходы "мама", в усилительном - "папа". Надо быть оч. невнимательным, чтобы 220В воткнуть в усилительный, а не в силовой блок.

Изменено 31 мая, 2014 пользователем Helium

[Артём Власов 6 2 Тракты]

Helium, какой провод использовали?

[Helium 554]

Провод или проводка?

Проводка - бескислородная посеребренная медь в тефлоновой изоляции.

[zAg 3 251]

Потихоньку собираю свою версию Беты22, и жду следующую партию компонентов.

Изменено 4 июля, 2015 пользователем zag18

[Helium 554]

А в качестве токовых диодов что используете? J201?

[zAg 3 251]

А в качестве токовых диодов что используете? J201?

J503, шли в наборах.

[Артём Власов 6 2 Тракты]

Потихоньку собираю свою версию Беты22, и жду следующую партию компонентов.



Вы везде решили Каддоки ставить? Был уже опыт сравнения? Есть смысл?

[zAg 3 251]

Потихоньку собираю свою версию Беты22, и жду следующую партию компонентов.



Вы везде решили Каддоки ставить? Был уже опыт сравнения? Есть смысл?

Нет, ещё нет главных, фольговых резисторов Vishay. Опыт подобной сборки был на усилителе Panda RoyalGlass и сравнении её с классической сборкой (всё в основной теме об усилителе Panda amp.), но полное сравнение впереди, когда полностью доделаю обе сборки Панд, сейчас слушаю Панду на подобной сборке, и думаю, зачем мне Бета?

[Артём Власов 6 2 Тракты]

Потихоньку собираю свою версию Беты22, и жду следующую партию компонентов.

Вы везде решили Каддоки ставить? Был уже опыт сравнения? Есть смысл?

Нет, ещё нет главных, фольговых резисторов Vishay. Опыт подобной сборки был на усилителе Panda RoyalGlass и сравнении её с классической сборкой (всё в основной теме об усилителе Panda amp.), но полное сравнение впереди, когда полностью доделаю обе сборки Панд, сейчас слушаю Панду на подобной сборке, и думаю, зачем мне Бета?



Что за серия фольговых резисторов?

[zAg 3 251]

Что за серия фольговых резисторов?

Z-Foil.

[Helium 554]

Что за серия фольговых резисторов?

Z-Foil.



Не знаю, смущают меня ваши заморочки с резисторами. Главное - схемотехника, остальное - на уровне ньюансов, еле различимых.

Вот взять "обычные" metal-film резисторы Vishay-Dale серии CMF (она же RN) и сравнить с Z-Foil (серия VAR). И оказывается, уровень шумов то у них одинаковый -40bB.

http://www.vishay.com/docs/31027/cmfmil.pdf

http://www.partsconnexion.com/prod_pdf/vishay_var.pdf

Да, у Z-Foil меньше разброс сопротивления и температурный коэффициент, но в аудио применении это вообще некритично. И зачем платить в 15-50 раз больше...

[zAg 3 251]

Вот взять "обычные" metal-film резисторы Vishay-Dale серии CMF (она же RN) и сравнить с Z-Foil (серия VAR). И оказывается, уровень шумов то у них одинаковый -40bB.

Не знаю что там пишут (кто, что сравнивал, всё меньше начинаю верить написанному), я верю больше своим ушам, после Vishay-Dale, когда поставил Z-Foil, ощущение такое, что был шум и его не стало, а про детальность, скорость на НЧ и пр., вообще молчу, ну каждому своё. Соберу две сборки Беты, можно будет сделать выводы - влияет или не влияет, на Панде влияет. А растраты, так некоторые "шнурки" за сотню т. преобретают, по моему лучше с компонентов начать, потом не надо будет так сильно на них тратиться.

[Sersh 6]

zag18,

А какие по схеме резисторы будут заменены на Z-Foil?

Изменено 3 июня, 2014 пользователем Sersh

[zAg 3 251]

zag18,

А какие по схеме резисторы будут заменены на Z-Foil?

Пока не приобрету все - секрет, т.к. количество их в магазине ограничено, а ждать их неизвестно сколько, желания нет. Сейчас нередкая ситуация, заказываешь что нибудь в колличестве 8-10 штук, а тебе в ответ - осталось только три, и когда будут не известно. А может и вообще не будут, исчезают же запасы танталовых резисторов ходовых параметров, так же и здесь.
