AMB Beta 22

[clubnewmen 3 316 2 Тракты]

Какие РГ вместо рекомендуемого RK27 оптимальнее всего запланировать в балансную Бету?

[energetik 92]

Какие РГ вместо рекомендуемого RK27 оптимальнее всего запланировать в балансную Бету?

самые оптимальные регуляторы по моему мнению - релейные по схеме А.Никитина. Они обеспечивают предельное качество (прозрачность), плавность регулирования, оптимальную стоимость по отношению к качеству, но есть ньюансы по конструктиву. Если усилитель только планируется и окончательный конструктив не определён, то имеет смысл запроектировать туда такой регулятор.

[clubnewmen 3 316 2 Тракты]

Этот имеется в виду?

А сколько примерно мощности потребляет балансная Бета?

Хочу решиться не спеша собрать макет усилительного блока. Питание собирать не буду. Планирую пока задействовать прецизионный ИБП на lite-on

с двойным преобразованием.

[energetik 92]

Этот имеется в виду?

да, для балансной версии нужно два таких - на каждый канал по одному.

А сколько примерно мощности потребляет балансная Бета?

считается довольно просто. Например напряжение питания +-30В. Ток покоя канала 0,1А, значит мощность потребляемая без выхода в режим АБ 60*0,1=6Вт. Для балансной версии нужно 4 канала, значит 4*6=24Вт. Однако питание, а особенно питающие трансформаторы желательно выбирать со значительным запасом. В момент пуска до выхода на режим (например 100мА ток покоя) канал может потреблять до 350мА в зависимости от того насколько холодные радиаторы выходных мосфетов.

Планирую пока задействовать прецизионный ИБП на lite-on с двойным преобразованием.

главное, чтобы он на частотах преобразования не гадил в усилок.

[Kzakkttixx 389 1 Тракты]

Ну и Goldpoint еще рассмотреть можно...

[Helium 554]

Какие РГ вместо рекомендуемого RK27 оптимальнее всего запланировать в балансную Бету?

самые оптимальные регуляторы по моему мнению - релейные по схеме А.Никитина. Они обеспечивают предельное качество (прозрачность), плавность регулирования, оптимальную стоимость по отношению к качеству, но есть ньюансы по конструктиву. Если усилитель только планируется и окончательный конструктив не определён, то имеет смысл запроектировать туда такой регулятор.

Если не заморачиваться с изготовлением, то можно взять готовые (и выше по кач-ву, чем Apls) потенциометры из сборок резисторов DACT, Goldpoint, Elma. А также собрать собственный аттенюатор AMB ?1, но его сделать довольно сложно, т.к. кроме него надо еще делать AMB LCDuino-1.



Ну и Goldpoint еще рассмотреть можно...

[clubnewmen 3 316 2 Тракты]

Да Goldpoint интересен по цене и способу монтажа.

[Kzakkttixx 389 1 Тракты]

Только 24 позиции очень мало. Можно не попасть) Лучше бы ALPS RK50, но дороговато. Хотя если ультимативную бету собирать, то не жалко...

[Jaster 634 5 Тракты]

RK50 4-х канальный будет самое то.



Хотя я бы взял на ибей такой:

Изменено 17 октября, 2013 пользователем Jaster

[Tirex31 0]

Заказал с http://www.glassjaraudio.com комплект beta 22 с активной землей. Оплатил, деньги списали но подтверждения никакого не получил по мылу. Ждать доставку и не волноваться или с ними списаться? Ответьте кто там же заказывал сколько шло по времени?

[adamivanov 3]

Последний раз заказывал - была морока с glassjaraudio. Долго не отвечали на письма/вопросы, долго не могли отправить наборы, еще и платы пришли второй посылкой позже. Похоже у них там какие-то проблемы. Отослать, то отошлют, но придется подождать. Письмо, наверно, лучше написать, хуже не будет.

[Helium 554]

@adamivanov,

А почему бы самому не подобрать все с Mouser/Digikey? В этом тоже есть своя прелесть, особенно если в документации разжеваны все комплектующие.

Если кто-то решил собрать бету, он к этому наверняка долго шел, т.к. бета - это final build, а не beginner's build, как говорят на западе. В этом случае как-то не очень, когда Glassjar решил за тебя из чего собирать бету, а не ты сам.

[lyoha 29]

У глассджара очень даже хорошая комплектуха.

[Helium 554]

@lyoha,

Может быть и хорошая, но для сборки усилителя этого совершенно недостаточно, по себе знаю.

А как же терминалы 2,3,4-позиционные? Разъемы, коннекторы и пины Molex, фаст-он коннекторы? В конце концов инструмент (crimping tool) для обжима фастонов и пинов Molex KK. IEC-розетка 320-C14 со встроенным EMI-фильтром и фьюзхолдером, speakon рАзъемы и коннекторы для соединения беты и сигмы, stand-off (стойки), нейлоновые шайбы, винты, гайки и металлические шайбы, хорошая проводка из чистой меди в тефлоновой изоляции, ножки корпуса, ручки регуляторов (knobs).

Далее корпуса и инстумент для работы по корпусу (reamer, auto center punch, дюймовая линейка/угольник и т.д.). Это только на вскидку, что может понадобиться и чего нет у Glassjar.

Я половину наименований по английски пишу, т.к. привык изучать каталоги Digikey и Mouser и заказывать все из США.

Ничего этого в нашей стране не купить, либо купить китайское, либо заплатить нашим барыгам 200-300% процентов переплаты.

Я в Диджикее все закупаю, вплоть до стяжек, гаек и винтов. Все исключительно качественное и в разы меньше по стоимости. Например, мультиметр за 70 дол, который тут стоит 9000 р., паяльную станцию за 100 дол, которая тут стоит 10000 р. и т.д.

Так что если уж не избежать заказа в Диджикее, то лучше там же заказать и электронные компоненты (резисторы, кондеры и т.д.), вдумчиво изучив каталог. И Glassjar не нужен.

Изменено 28 ноября, 2013 пользователем Helium

[lyoha 29]

вплоть до стяжек, гаек и винтов

И как? На звук сильно влияют? А если я использую обычные стяжки из бурого медведя или со строительного рынка? Кашрут не тот? Или болты и гайки, купленные в автозапчастях или где еще? Сильно халяль портят?



Ничего этого в нашей стране не купить

Да неужели? Практически на все, что собирал от 60 до 85% комплектухи так или иначе было куплено здесь. И не сказть, чтобы я очень уж сильно переплатил.

но для сборки усилителя этого совершенно недостаточно, по себе знаю

Естественно недостаточно. Но там как раз большинство компонентов, поиск и доставка которых отнимает больше всего времени.

[Helium 554]

И как? На звук сильно влияют? А если я использую обычные стяжки из бурого медведя или со строительного рынка? Кашрут не тот? Или болты и гайки, купленные в автозапчастях или где еще? Сильно халяль портят?

К чему этот сарказм? И причем тут зависимость звука от стяжек? Десяток болтов в Крауте или Метизах стоит 30 рублей. На диджикей 100 болтов стоят 3 доллара. Разница есть?

Да неужели? Практически на все, что собирал от 60 до 85% комплектухи так или иначе было куплено здесь. И не сказть, чтобы я очень уж сильно переплатил.

Прямо сравнивали, сколько переплатили? Или внушение?

А остальные 15-40 процентов где брали? Заказывали? Тогда почему бы 100% не заказать?

Естественно недостаточно. Но там как раз большинство компонентов, поиск и доставка которых отнимает больше всего времени.

У кого как. У меня это не занимает время. Заказ на полный комплект беты со всем крепежом и причиндалами составляю за максимум 15 минут в диджикее.

Изменено 28 ноября, 2013 пользователем Helium

[lyoha 29]

На диджикей 100 болтов стоят 3 доллара. Разница есть?

И 30 баксов за доставку. разницы нет.

Прямо сравнивали, сколько переплатили? Или внушение?

Если есть возможность не ожидать месяц и не парится с возможным залетом на таможню(а прецеденты были), то проще взять здесь. Опять же: от 30 долларов до 20 евро за доставу, в зависимости от магазина



Заказ на полный комплект беты со всем крепежом и причиндалами составляю за максимум 15 минут в диджикее.

Ну так я счастлив за вас. А где тошибовские дж-феты брали? Найти их можно либо в околокитайских лавках, либо на ебее. Равно как и регуляторы тока. Ну, или у Ти-Кана.

[Helium 554]

И 30 баксов за доставку. разницы нет.

Доставка распыляется на множество заказанных компонентов и не чувствуется.

с возможным залетом на таможню(а прецеденты были)

Были, решались. Выручает то, что 1. есть документация от amb на усилок, которая вполне удовлетворяет таможню 2. Кол-во компонентов разное. Чего-то нужно 30 шт., а чего-то 3 шт. Явно не коммерция.

Ну так я счастлив за вас. А где тошибовские дж-феты брали? Найти их можно либо в околокитайских лавках, либо на ебее. Равно как и регуляторы тока. Ну, или у Ти-Кана.

Активные компоненты, за редким исключением - беру у Ти Кана. Те тошибы уже не производятся, поэтому подделка более чем вероятна.

Пассивные компоненты - в тех магазинах, которые упоминал.

[Helium 554]

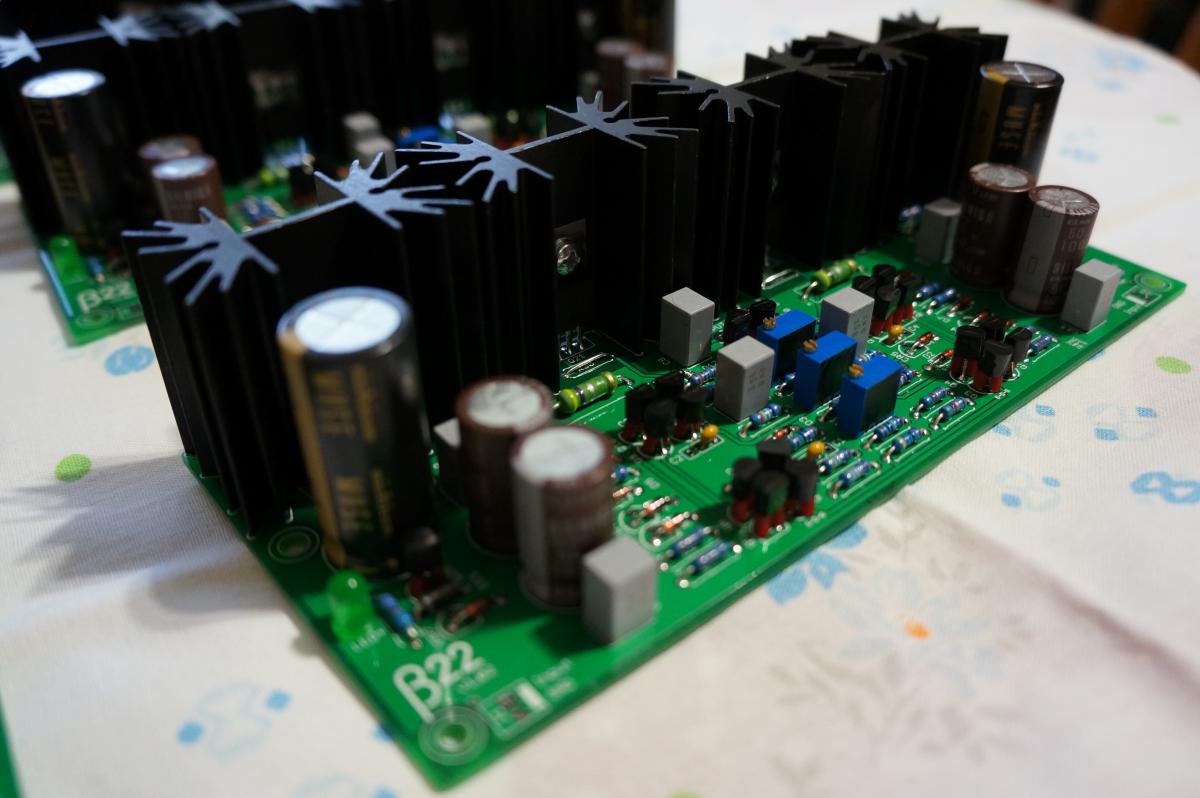

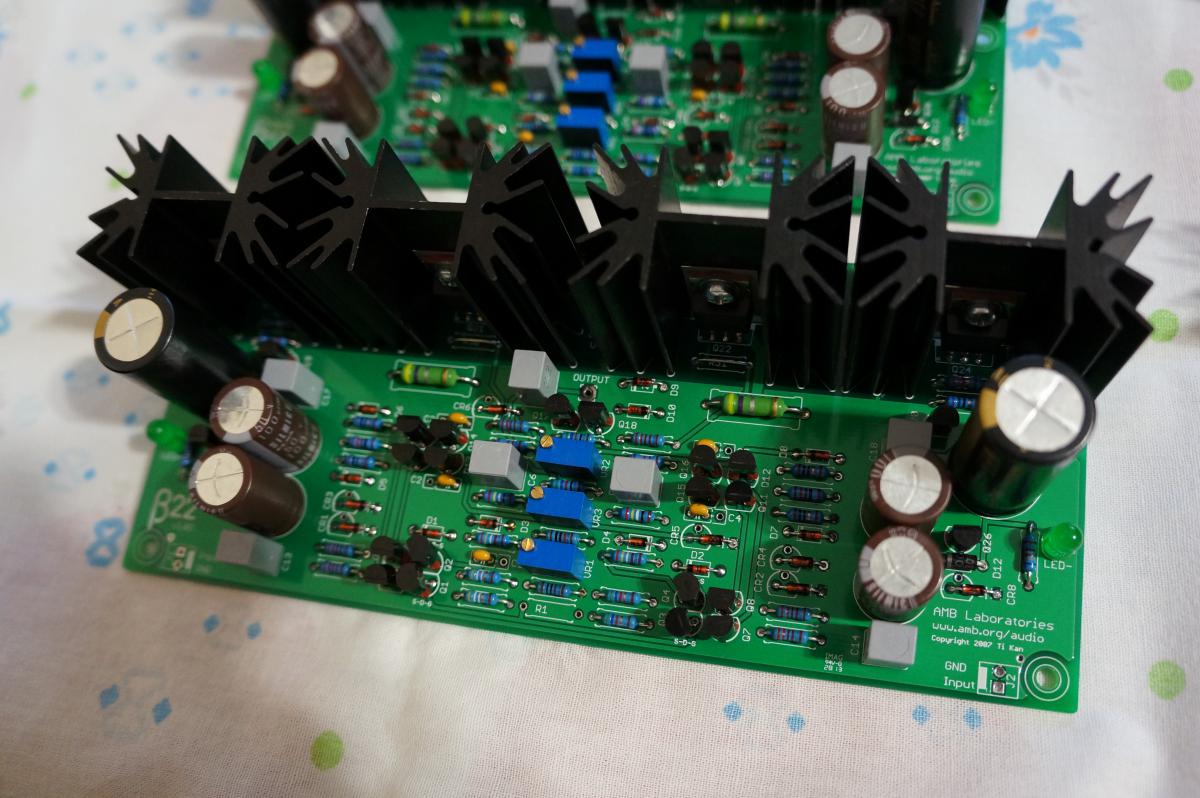

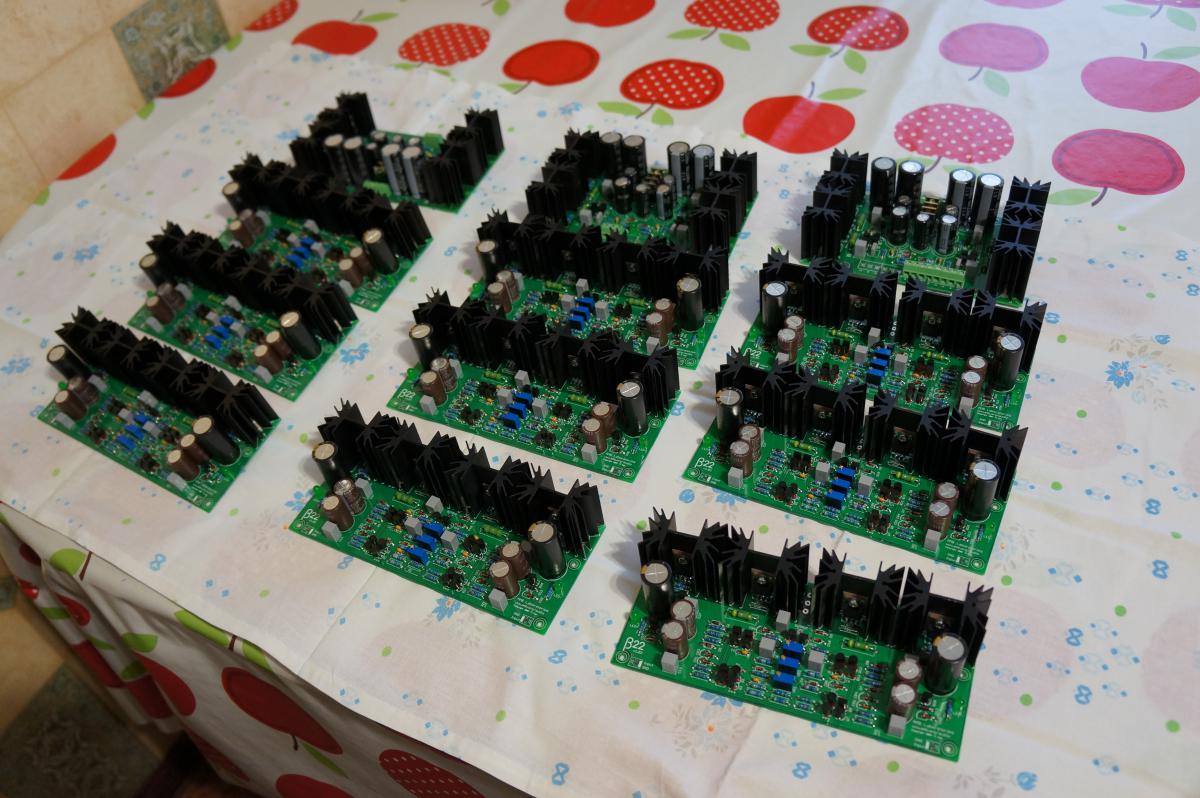

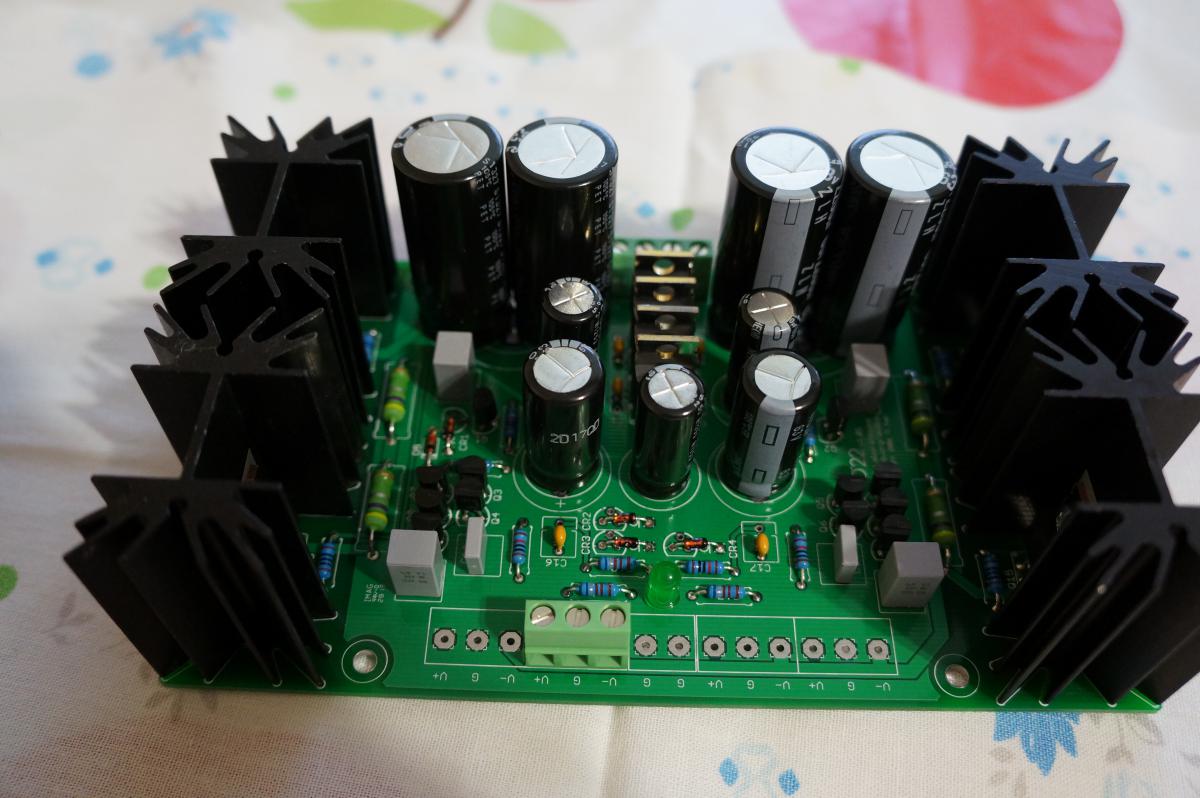

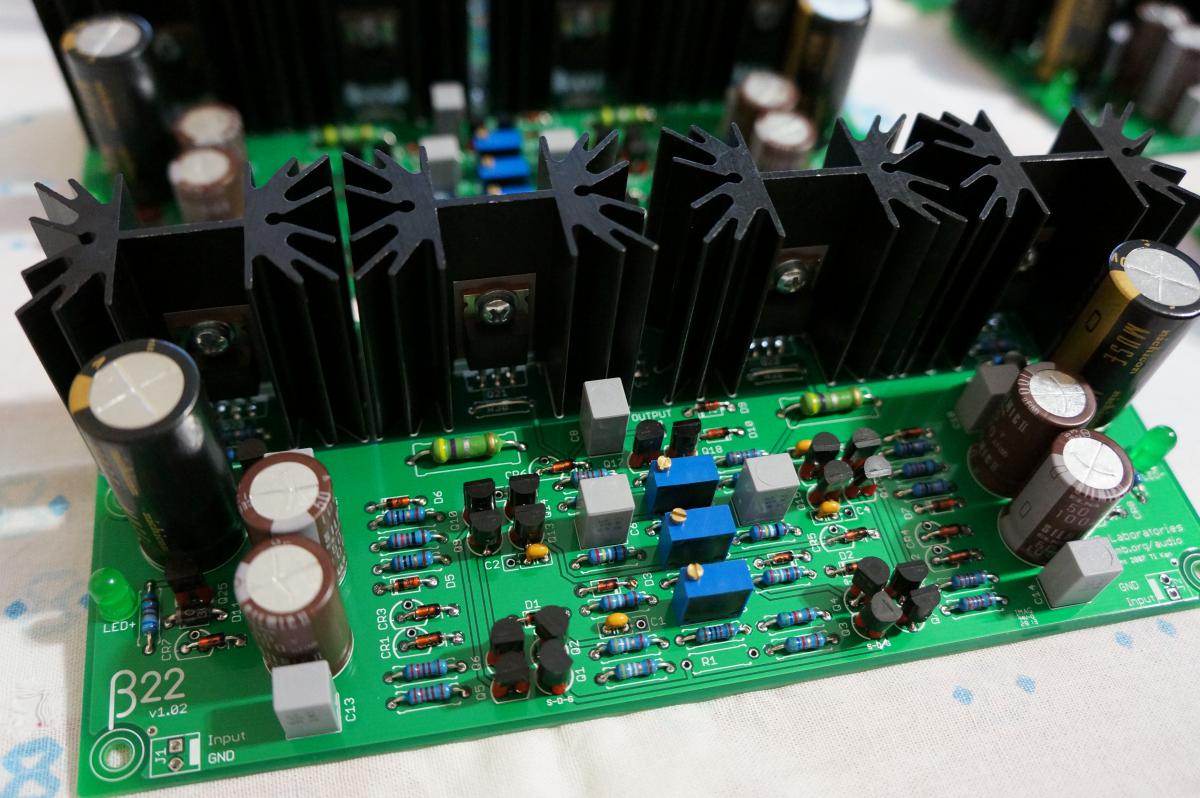

Платки...

Изменено 2 декабря, 2013 пользователем Helium

[zAg 3 251]

Helium А у Вас есть фото уже в корпусе, интересно посмотреть, как конечный продукт выглядит. Я их уже много на фото пересмотрел, но всё равно интересно, пока я сам до подбора корпуса не дошёл, хотелось бы видеть, как выглядят у других, может что для себя присмотрю.

[Helium 554]

,

Нет, к сожалению не фоткал, ибо по покупателям сразу была определенность.

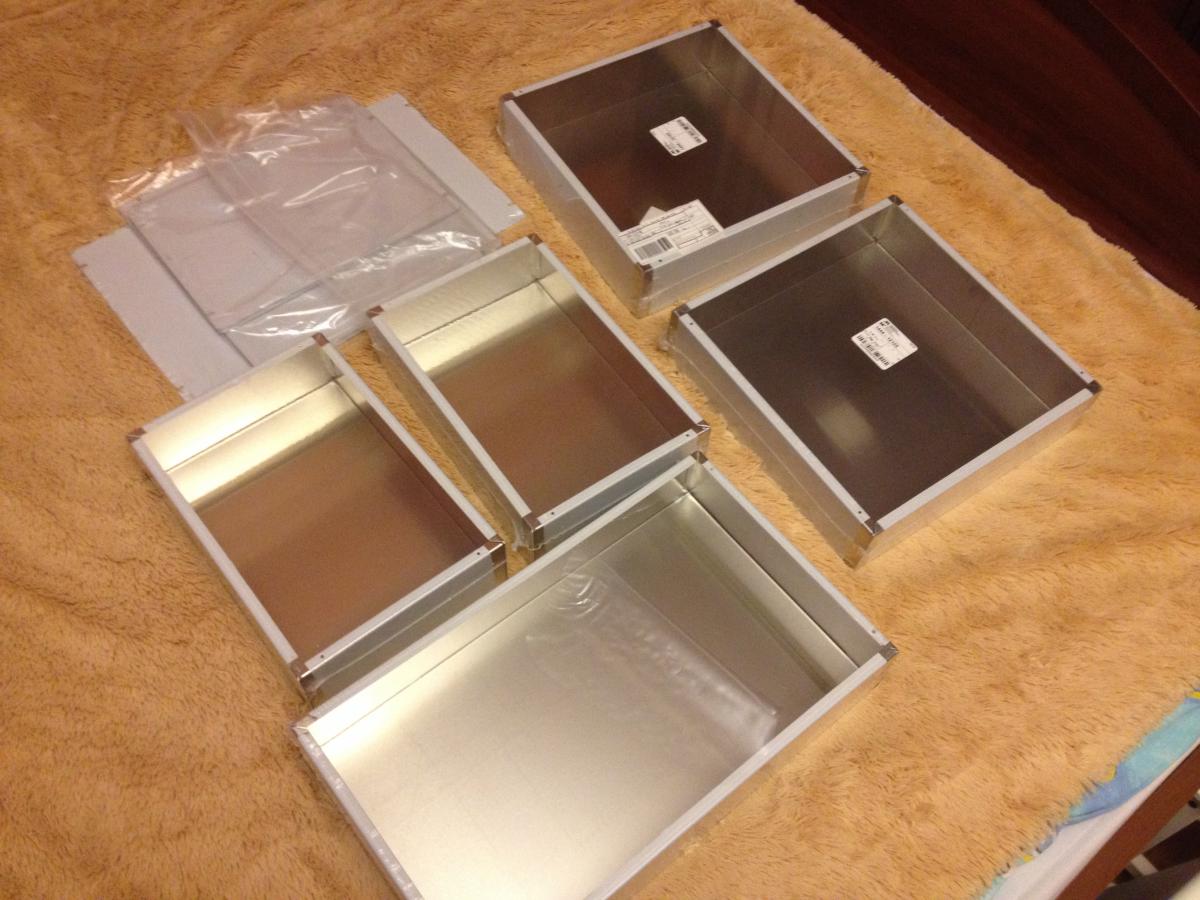

Единственно, фото корпусов остались.

[zAg 3 251]

Helium Аккуратные корпуса, а кто производитель? Большой, наверное под 4-х платную Бету?

[Helium 554]

,

Корпуса самые простые, но качественные, никаких fancy-shmancy (как говорят американцы) корпусов с 10мм передними панелями, акрилом, гравировкой и т.д.

В российских условиях заказ такого модного корпуса за рубежом (Par Metal, Hifi2000) будет стоить дороже начинки). Мне это надо? Или покупателю?

Производитель - известн. канадская компания Hammond, толстый 1,5мм алюминий. Размечается и сверлится на ура. Обклеены пленкой, как видите, так что не коцается и делается аккуратно. Артикул могу в личку скинуть если интересно.

Большой - это для размещения Беты, Сигмы и транса в одном корпусе, поменьше - для раздельного варианта.

Изменено 1 декабря, 2013 пользователем Helium

[zAg 3 251]

Helium Если можно... А в большой корпус поместятся 4-е платы Беты?

[Helium 554]

Helium Если можно... А в большой корпус поместятся 4-е платы Беты?

У него размер 17x10 дюймов, так что поместится. Но это без сигмы22 и транса.
