Zero Component Amplifier (усилитель Хьюстона)

[ringer 16]

ringer, я про неё и говорил

Я просто не понял откуда вы взяли R4 и R5

[energetik 92]

70К вместо 100К непринципиально, как и 100мкФ вместо 33мкФ

можно попробовать уменьшить сопротивление 1М вдвое.

[energetik 92]

ringer, я про неё и говорил

Я просто не понял откуда вы взяли R4 и R5

вместо них у Вас как раз переменник

[energetik 92]

кстати на Ваших фотках не видно сорокаватного резистора... Чем заменили?

[ringer 16]

кстати на Ваших фотках не видно сорокаватного резистора... Чем заменили?

2 зеленые батареи по бокам от транса ) Мундорфы 10 ваттные.

[ringer 16]

Может я что то не правильно припаял? Не знаете какая ошибка могла бы привести к такому результату? Ато ни где не натыкался на информацию что не правильные номиналы резисторов указаны в этой схеме.

[energetik 92]

сомнение пожалуй вызывает номинал резистора в 1М на схеме

[ringer 16]

По моему дошло до меня. Забыл на землю кинуть ногу переменника, там где он к минусу конденсатора подключается. Так ломает откручивать намазанные термопастой с прокладкой в виде бинта транзисторы..

[ringer 16]

energetik

Супер! Спасибо большое! Действительно не припаял землю.

[ringer 16]

Подскажите, можно ли использовать железо для крепления трансформатора. Хочу применить крышку от стеклянной банки с огурцами ))

[marchenkovdmitry 6]

ringer



А почему нет? Главное острыми краями изоляцию не разрезать.

А вообще если так уж туго с креплением, попробуйте сеточку от раковины

[ringer 16]

marchenkovdmitry

Сеточка от раковины классная идея! Попробую поблизости в хозяйственном посмотреть.

Почему нет - я просто не в курсе как тороидальник реагирует на железо расположенное так близко. Думал проблем быть не должно, но на всякий случай решил спросить.

[marchenkovdmitry 6]

ringer



У всех тороидальников прижимные пластины металлические, так что ничего страшного

[ringer 16]

ringer



У всех тороидальников прижимные пластины металлические, так что ничего страшного

Метеллические, но я же не знаю, может они алюминиевые...

[marchenkovdmitry 6]

ringer



На сколько я знаю, у тороидальных трансформаторов все магнитное поле внутри и крепеж на него никак влиять не должен.

[ringer 16]

Изменится ли АЧХ если я в качестве входной разделительной емкости поставлю 0.1uF?

Было бы замечательно пристроить сюда аудионоты, которые пока стоят как шунты в клоне Лемана.

[ringer 16]

По моим подсчетам, не уверен что правильным, реактивное сопротивление 0.1uF конденсатора на 50 герцах равняется 200К, а у того который в оригинальной схеме 0.47uF оно равняется 42К. Однако зная это все равно мне совсем не понятно как будет выглядеть АЧХ... Может кто нибудь разъяснит?

[8street 393]

Изменится ли АЧХ если я в качестве входной разделительной емкости поставлю 0.1uF?

Было бы замечательно пристроить сюда аудионоты, которые пока стоят как шунты в клоне Лемана.

Басы кажись пропадут.



Туда очень подходит полипропиленовый эпкос. http://www.chipdip.ru/product/b32654a6105j000.aspx

Учтите, там есть еще полиэстеровые конденсаторы с обозначением MKT - они не подойдут, не перепутайте.

[RomanSt 34]

ringer



А почему нет? Главное острыми краями изоляцию не разрезать.

А вообще если так уж туго с креплением, попробуйте сеточку от раковины

Вау! Гениально. Заодно и вентиляция лучше.

[ringer 16]

Туда очень подходит полипропиленовый эпкос. http://www.chipdip.ru/product/b32654a6105j000.aspx

Учтите, там есть еще полиэстеровые конденсаторы с обозначением MKT - они не подойдут, не перепутайте.

Полипропиленовые Jantzen Cross Cap на 0.56uF я уже туда поставил, просто хочется использовать Audio Note NOS Alluminium foil которые у меня уже есть.

[ringer 16]

[ringer 16]

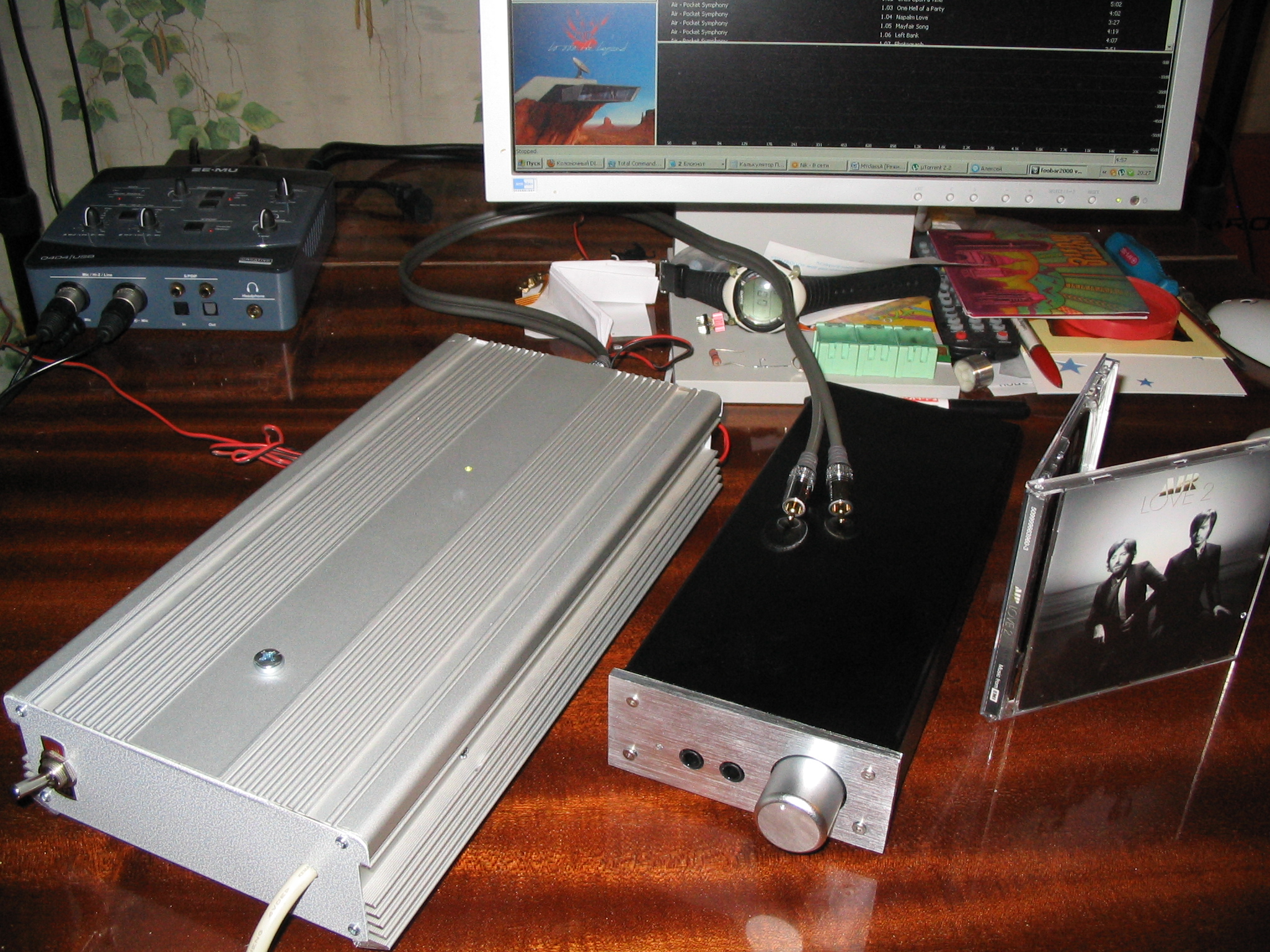

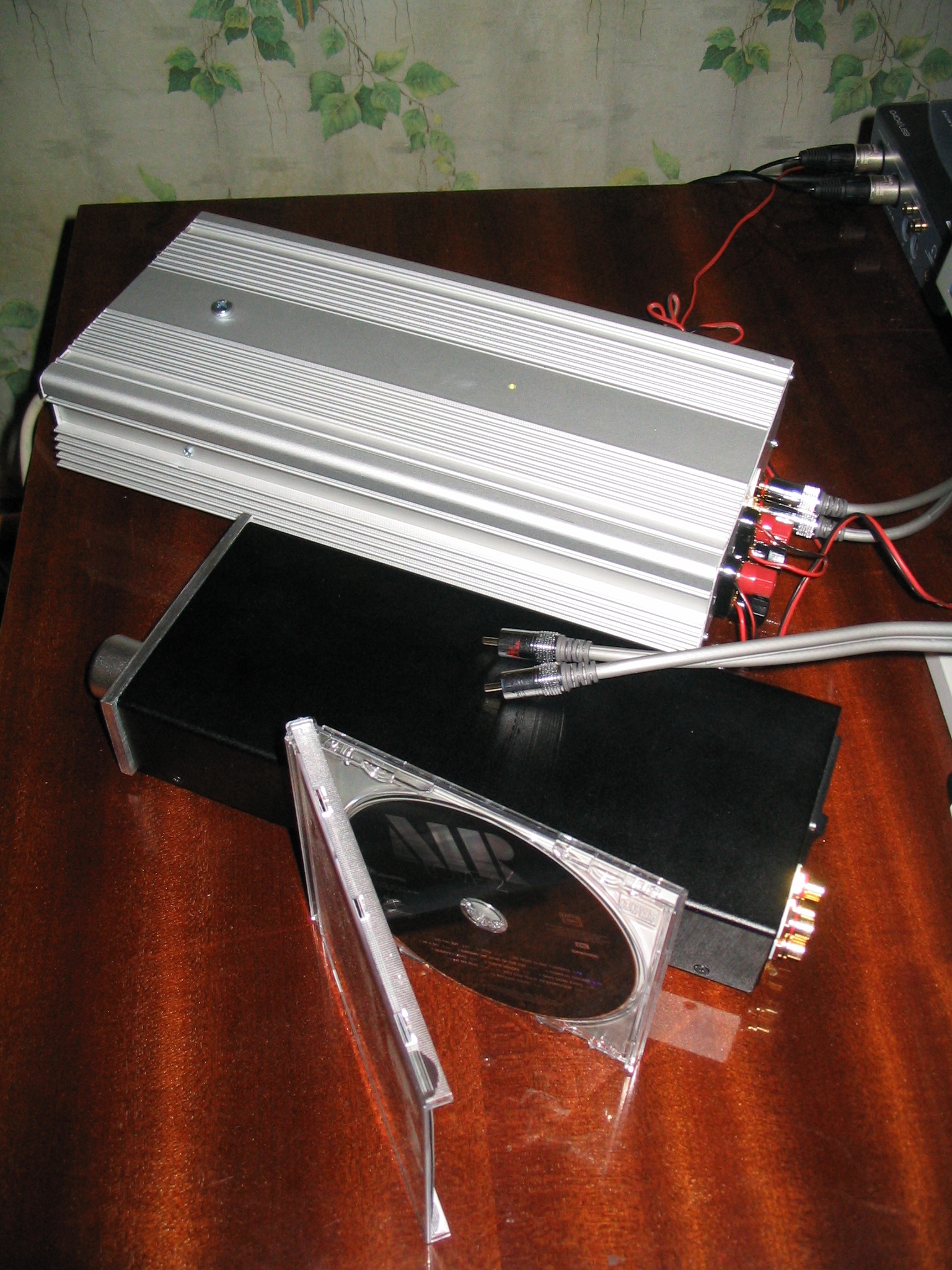

С Леманом спелся отлично. В качестве преда с операционником 2134 показалось что Леман лучше играет чем с 2111.

[marchenkovdmitry 6]

Поздравляю!

Может все-же вместо дырки для кабеля поставить iec гнездо ?

[ringer 16]

marchenkovdmitry

С удовольствием бы! Даже разъем купил. Но не чем прямоугольное отверстие сделать. Буду теперь потихоньку подбирать акустику.

[8street 393]

ringer

Стаб не шумит? Пробовали наушники подключать?
