Darkvoice 336 SE

[StalkerAnarhist 78 3 Тракты]

СталкерАнархист, спасибо большое! Вы всегда меня выручаете!)

Если что не ясно спрашивайте.

К тому описанию ещё можно добавить:

- замена проводов разводки питания NEOTECH-71664 20 awg Solid-core UP-OCC COPPER Wire, Teflon jacket, RED или Amtrans Wire0.9mm, Insulated Gold Plated Solid Core OFC Wire, PFA Cover

- замена межкомпонетного кабеля NEOTECH-75495

- припой WBT 0805 или Cardas Lead-Free

Изменено 23 июля, 2013 пользователем StalkerAnarhist

[basilio 6]

СталкерАнархист, спасибо большое! Вы всегда меня выручаете!)

Если что не ясно спрашивайте.

К тому описанию ещё можно добавить:

- замена проводов разводки питания NEOTECH-71664 20 awg Solid-core UP-OCC COPPER Wire, Teflon jacket, RED или Amtrans Wire0.9mm, Insulated Gold Plated Solid Core OFC Wire, PFA Cover

- замена межкомпонетного кабеля NEOTECH-75495

- припой WBT 0805 или Cardas Lead-Free



Хорошо, спасибо По метру на каждый из кабелей длинны хватит?



@StalkerAnarhist,

Подробно показую, что нужно сделать для наиболее ощутимого прироста в качестве звучания по этой схеме:

1) Шунтируете катодные резисторы 3 и 6 ножки драйверной (маленькой) лампы (по схеме С8), конденсаторами ELNA Cerafine ROA 470uF / 25V (ELNA-72687)

2) Меняете выходные разделительные конденсаторы (по схеме C11) на JENSEN Axial Electrolytic Capacitors 200uF / 500V (JENSEN-71009), если не помещается по размерах то 100uF / 500V (JENSEN-68076). И шунтируете эти же конденсаторы, плёночными конденсаторами (по схеме C12) Hovland SuperCap 1.0uF / 200V (SUPERCAP-75283).



Все запчасти нужно заказывать в количестве 2шт.



это лучшее что можно заказать(по качеству и техническим параметрам) или есть еще лучше? И Параметры типа емкость и вольтажа у этих деталей в этой схеме самые оптимальные?? ... хочется сделать все по максимуму.



И нормально перечисленные детали влазят в корпус Дарка? Кто их уже установил?





[StalkerAnarhist 78 3 Тракты]

Хорошо, спасибо По метру на каждый из кабелей длинны хватит?

Для разводки питания 1 метра должно быть достаточно.

Amtrans Wire0.9mm, Insulated Gold Plated Solid Core OFC Wire, PFA Cover продается по 1 метру.

Кабель и провод Neotech продается по 1 foot это 304.8 mm

NEOTECH-75495 хатит 2 фута для разводки только внутри усилителя. Можно сделать лучше купить кабель длинее чтобы обойти апаратные RCA разьёмы в усилителе и сразу припаять RCA "папы" для подключения к ЦАП.



И нормально перечисленные детали влазят в корпус Дарка? Кто их уже установил?

JENSEN Axial Electrolytic Capacitors 200uF / 500V (JENSEN-71009) не знаю ли влезет, JENSEN-73347 220uf / 150V, Axial, 18mmD x 39mmL точно пометится.

Изменено 23 июля, 2013 пользователем StalkerAnarhist

[basilio 6]

Хорошо, спасибо По метру на каждый из кабелей длинны хватит?

Для разводки питания 1 метра должно быть достаточно.

Amtrans Wire0.9mm, Insulated Gold Plated Solid Core OFC Wire, PFA Cover продается по 1 метру.

Кабель и провод Neotech продается по 1 foot это 304.8 mm

NEOTECH-75495 хатит 2 фута для разводки только внутри усилителя. Можно сделать лучше купить кабель длинее чтобы обойти апаратные RCA разьёмы в усилителе и сразу припаять RCA "папы" для подключения к ЦАП.



И нормально перечисленные детали влазят в корпус Дарка? Кто их уже установил?

JENSEN Axial Electrolytic Capacitors 200uF / 500V (JENSEN-71009) не знаю ли влезет, JENSEN-73347 220uf / 150V, Axial, 18mmD x 39mmL точно пометится.



Спасибо



А jensen-73347 по качеству звука не хуже будут чем jensen-71009.



71009 самые походу дорогие - это значит самые хорошие по звуку?)

[basilio 6]

И мне кажется что после такого обстоятельного апгреда Дарк будет звучать как настоящий хай-энд усилок)

[StalkerAnarhist 78 3 Тракты]

А jensen-73347 по качеству звука не хуже будут чем jensen-71009.

jensen-71009 дороже из-за большего номинала напряжения 500 В против 150В.

[8street 393]

- припой WBT 0805 или Cardas Lead-Free

Какими соображениями онное было выбрано?

Lead-free не надо припой. Лучше со свинцом.

[StalkerAnarhist 78 3 Тракты]

Lead-free не надо припой. Лучше со свинцом.

Из-за лёгкости в пайке и блеска, или почему со лучше со свинцом?

[8street 393]

Бессвинцовка требует больших температур и меньше смачивается. А также готовая пайка менее пластична и как следствие менее надежна. До сих пор медицинское оборудование паяют свинцовым припоем, хотя весь мир перешел на так называемую RoHS директиву. Черт бы ее побрал, у второй видеокарты уже чип отваливается.

[basilio 6]

Бессвинцовка требует больших температур и меньше смачивается. А также готовая пайка менее пластична и как следствие менее надежна. До сих пор медицинское оборудование паяют свинцовым припоем, хотя весь мир перешел на так называемую RoHS директиву. Черт бы ее побрал, у второй видеокарты уже чип отваливается.



То есть пойдет обыкновенный "советский" припой, который есть у любого паяющего человека?



А jensen-73347 по качеству звука не хуже будут чем jensen-71009.

jensen-71009 дороже из-за большего номинала напряжения 500 В против 150В.



Заранее прошу прощения за много вопросов (почти все их уже задал).



Jensen 73347 тоже нужно две штуки заказать?



Спасибо

[basilio 6]

А jensen-73347 по качеству звука не хуже будут чем jensen-71009.

jensen-71009 дороже из-за большего номинала напряжения 500 В против 150В.



И самое главное забыл спросить - продложенный Вами апгрейд - для высокоомных наушников?



А меня HD-650e:)

[StalkerAnarhist 78 3 Тракты]

Jensen 73347 тоже нужно две штуки заказать?

Да.

И самое главное забыл спросить - продложенный Вами апгрейд - для высокоомных наушников?

Да, это усилитель и не переделаеш для низкоомных так как выходное сопротивление у него большое.

[basilio 6]

@nexusatm,

Спасибо. Сейчас думаю, что еще такого добавить для более глубокого улучшения, формирую заказ.



Dr.Gradus, можете выписать все детали которые решили добавить к уже заявленному апгрейду Nexusatm'a?



А то у меня тоже желание если и апргрейдить ДаркВойс то уже по полной программе - заменить всё что можно на топ-компоненты.



Сам к сожалению не могу разобраться (так как далек от инженерных дел )

[8street 393]

То есть пойдет обыкновенный "советский" припой, который есть у любого паяющего человека?

Знающие люди утверждают, что ничего лучше ПОС-63 нет. Я все время паял ПОС-61, поскольку 63-й в наши края не завозят, а сейчас взял кардас квад, ручки-то тянутся к чему получше, хотя разницу наверное не почую.

[александр шумилов 428]

То есть пойдет обыкновенный "советский" припой, который есть у любого паяющего человека?

Знающие люди утверждают, что ничего лучше ПОС-63 нет. Я все время паял ПОС-61, поскольку 63-й в наши края не завозят, а сейчас взял кардас квад, ручки-то тянутся к чему получше, хотя разницу наверное не почую.

Четырёх компонентный от Кардас лучшее чем паял, а запах!

[Dr.Gradus 375]

@basilio,

ОК, напишу. Я, правда, сейчас в отпуске, так что чуть позже.

[basilio 6]

@basilio,

ОК, напишу. Я, правда, сейчас в отпуске, так что чуть позже.



Спасибо огромное! только не тяните долго - как только вы выпишите список я сразу же закажу всё в интернете и буду с нетерпением ждать завершение апгрейда



Буду очень признателен!)

[nexusatm 17]

Народ поверьте мне я долго и упорно подбирал запчасти для аппа - по следующим принципам:

- Максимально возможные параметры

- Вместимость в корпус

- Наилучшее качество

так что можете конечно что то еще поискать... но думаю что лучше уже только у Olegchst (у него шунты мегабутербродные и электролит огромной емкости)!

Изменено 26 июля, 2013 пользователем nexusatm

[basilio 6]

Народ поверьте мне я долго и упорно подбирал запчасти для аппа - по следующим принципам:

- Максимально возможные параметры

- Вместимость в корпус

- Наилучшее качество

так что можете конечно что то еще поискать... но думаю что лучше уже только у Olegchst (у него шунты мегабутербродные и электролит огромной емкости)!



Безусловно я ваш апгрейд сделаю! И очень признателен, что вы провернули такую работу по апгрейду и подборке топовых деталей.



Но как я понял что ДокторГрадус помимо ваших деталей еще апгрейд продолжит на другие детали (как минимум как советует СталкерАнархист заменит проводку). Но помимо проводки я так понимаю там еще кое какие детали будут проапгрейжены. Вот их списка от него то я и жду

[Dr.Gradus 375]

@basilio,

Все-таки не решился покупать большие электролиты, т.к. уверенности в том, что влезут, не было, но провода добавил.

Шунты же уже заказаны в Питере, но жду, пока появятся в наличии, сейчас нет.

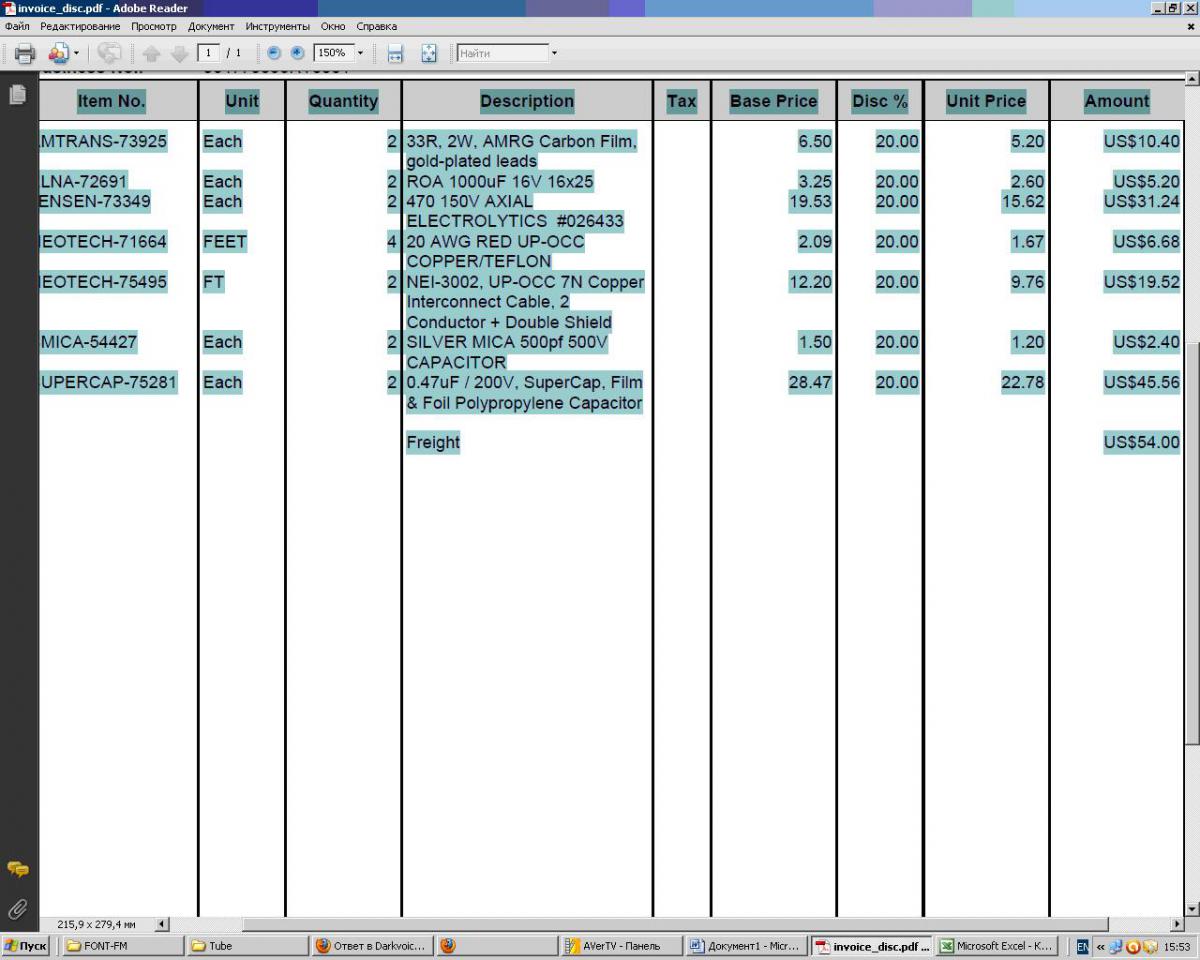

Вот инвойс



Ну и вдобавок хочу посоветовать купить лампу Сильвания БэдБой.

С ней звук стал таким, ну почти таким, каким я хочу его слышать. Все остальные лампы на полочке теперь лежат.

Может, конечно, с RCA Smoked Glass мне просто не повезло,т.к. взял б/у, но с ней звук мне не понравился вообще.Или фломастеры.

Изменено 27 июля, 2013 пользователем Dr.Gradus

[StalkerAnarhist 78 3 Тракты]

Вот инвойс

Вы заказали неправильный номинал анодных резисторов, вместо 33 Ом нужно заказать 33 кОм AMTRANS-73961 33K / 2 Watt. И если меняете анодные резисторы, то желатетельно менять и катодные резисторы AMTRANS-73943 1K / 2 Watt.

Изменено 27 июля, 2013 пользователем StalkerAnarhist

[Dr.Gradus 375]

Хм. Вот этого я и боялся, что что-нибудь напутаю(

Ну теперь уж все.

[StalkerAnarhist 78 3 Тракты]

Хм. Вот этого я и боялся, что что-нибудь напутаю( Ну теперь уж все.

Если посылку ещё не отправили, можно изменить заказ. Кстати какую доставку выбрали?

[Dr.Gradus 375]

Если посылку ещё не отправили, можно изменить заказ. Кстати какую доставку выбрали?

Да, написал сразу после Вашего сообщения. Во времени разница - так что ответа пока нет. Выбрал UPS с треком. Был неприятный опыт покупки на спам доставки без трека.

[basilio 6]

@basilio,

Все-таки не решился покупать большие электролиты, т.к. уверенности в том, что влезут, не было, но провода добавил.

Шунты же уже заказаны в Питере, но жду, пока появятся в наличии, сейчас нет.

Вот инвойс



Ну и вдобавок хочу посоветовать купить лампу Сильвания БэдБой.

С ней звук стал таким, ну почти таким, каким я хочу его слышать. Все остальные лампы на полочке теперь лежат.

Может, конечно, с RCA Smoked Glass мне просто не повезло,т.к. взял б/у, но с ней звук мне не понравился вообще.Или фломастеры.



Доктор Градус спасибо сейчас обдумаю это дело и выложу обобщенную информацию по полному топовому апгрейду Дарка вам со СталкеромАнархистом и Нексусатмом на суд



А по поводу заказанной детали неправильной не печальтесь - они не сразу посылку как правило отправляют. Так что думаю обновят ваш заказ!
