Шипение в усилителе Denon PMA-1500R

[Rastaman 1 343]

14 часов назад, JKS сказал:

И это правильно.
когда пойдёт дым после установки перемычек, будет уже поздно.
Вы же сами себя даже не стрижёте, а носите причёску к специалисту. Относите и усилитель, дешевле будет.

Думаю что если есть какой то опыт в ремонте электроники, то покопаться всегда можно. Сколько аппаратов у себя в свое время починил, хотя конкретно ремонтом аудио раньше не занимался. Но когда опыта совсем нет, то конечно бы поостерегся. Хотя если неспеша, под наблюдением опытного, то можно и подековаться и побаловаться.... Но без опыта думаю это очень долго...

[АудиоТапОК 801]

Делаем так. Плата вверх тормашкамии, играет музыка. Напильником или иным предметом из металла подходящей ширины, ни в коем случае не медным, кратковременно перемыкаем точки 11-13, слушаем. Если звук восстановился - ок. Затем 12-14, слушаем. Искрит сильно, гудит, дым - эксперимент прекращаем.

Если ничего не дало, то приступаем к голубой реле. Все тоже самое. Точки перемыкаем 1-3 и потом 2-4.

Посмывайте с платы по возможности всю канифоль. Состав идеальный - Б 70 (калоша) и спирт 50\50 или спец. смывкой. Если нету такого то просто спирт или ацетон, уйдт-спирит, 647 растворитель, на кройняк - смывка для лака (у жены одолжите)

[АудиоТапОК 801]

Хорошая мера предосторожности включить временно усь через обычную лампу накаливания на 75 или 100 Вт. В разрыв любой жилы сетевого провода. Иногда конкретно спасает.



Забыл сказать. Если дефектное реле черное и перемычки вернули нормальный звук, то голубое реле уже не трогаем

Изменено 1 октября, 2024 пользователем Пяпа

[АудиоТапОК 801]

Поиски схемы на усь и так чтобы бесплатно не особо увенчались успехом. Вот нашел кусок

http://bilder.hifi-forum.de/max/588660/denon-pma-1500r-schematic-detail-left-power-amp-stages-marked_868699.png

С черным реле мне понятно, а с голубым нет, так как схема неполная. Голубое реле так же подключено к выходным цепям оконечного каскада, который собран на полевиках и это гут. Что бы это значило ХЗ. Вывод предварительный - нужно начинать с черного реле



На схеме есть две крутилки по одной на канал. Надеюсь автор не крутил их. По идее это регулировка токов покоя. При верной настройке на выходе должно быть ОВ постоянки. Если там есть что-то, даже пол вольта, нужно крутить

[Fall 125]

13 часов назад, Пяпа сказал:

Поиски схемы на усь и так чтобы бесплатно не особо увенчались успехом.

Начиная с 25 страницы тут   https://dropmefiles.com/bm76l





14 часов назад, Пяпа сказал:

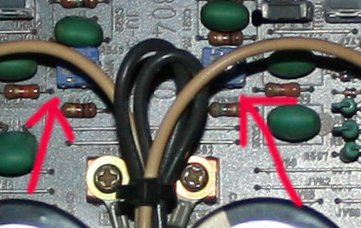

есть две крутилки по одной на канал. Надеюсь автор не крутил их.

Эти?  Хотел покрутить, но советский напильник не влез по ширине, а отвертки у меня нет.





Все остальное что написали буду делать... как приду с работы. Завтра скорее всего отпишусь.

[Fall 125]

18 часов назад, Пяпа сказал:

голубой реле. Все тоже самое. Точки перемыкаем 1-3 и потом 2-4.



В 01.10.2024 в 12:56, JKS сказал:

С синей релюшкой всё ясно, 1-5 перемычка один канал, 2-6 перемычка для другого канала.



Что-то не совпадает у вас с синей.

[АудиоТапОК 801]

1 час назад, Fall сказал:

Эти?  Хотел покрутить, но советский напильник не влез по ширине, а отвертки у меня нет.

Крутить нужно только с вольтметром, как я предпологал, токи покоя выходных каскадов



Судя по схеме у вас моторизованный РГ? Что означает переключатель Директ Соурс? Байпас РГ? И как переключаются две пары колонок? По схеме подключено 2 пары.

[АудиоТапОК 801]

18 минут назад, Fall сказал:

Что-то не совпадает у вас с синей.

У кого у вас? Один мастер считает так, другой по другому, все нормально. Ремонт по интернету без приборов. Можно еще шамана позвать, с бубном. На кофейной гуще погадать)

[Fall 125]

31 минуту назад, Пяпа сказал:

Судя по схеме у вас моторизованный РГ?

Да.





31 минуту назад, Пяпа сказал:

Что означает переключатель Директ Соурс?

Всего лишь отключает крутилки ВЧ и НЧ.  При нажатии на Директ Соурс тембра не активны не зависимо от положения этих крутилок.



31 минуту назад, Пяпа сказал:

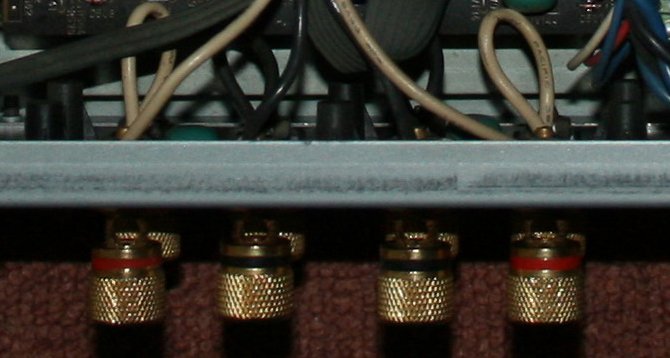

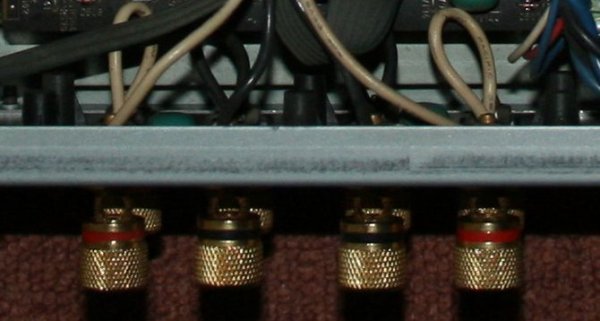

как переключаются две пары колонок?

Бивайринг? или как там его.  У меня 1 пара обычных колонок - 2 винтовых зажима на каждой. А на усилке 8 винтовых зажимов, там вообще перемычка кажись прикручена.) Для меня это смысла не имеет.





21 минуту назад, Пяпа сказал:

У кого у вас?

JKS и вы.

Я собираюсь замыкать (если ничего не изменится) синюю как вы пишите 1-3 и потом 2-4. А он 1-5 один канал, 2-6 другой.

Изменено 2 октября, 2024 пользователем Fall

[АудиоТапОК 801]

5 минут назад, Fall сказал:

Я собираюсь замыкать (если ничего не изменится) синюю как вы пишите 1-3 и потом 2-4. А он 1-5 один канал, 2-6 другой.

не синюю,а черную сначала. яж говорил

[Fall 125]

2 минуты назад, Пяпа сказал:

а черную сначала. яж говорил

Да, я ничего не перепутал. По черной вопросов нет, совпадает.

Я про синюю писал.

[АудиоТапОК 801]

18 минут назад, Fall сказал:

вы пишите 1-3 и потом 2-4. А он 1-5 один канал, 2-6 другой.

У вас же все "карты" в рукаве. По фото не очень видно, но там вроде перемычка между 3 и 5, и между 4 и 6, так что без разницы

[Fall 125]

Хочу спросить наперед, чтоб не растягивать.

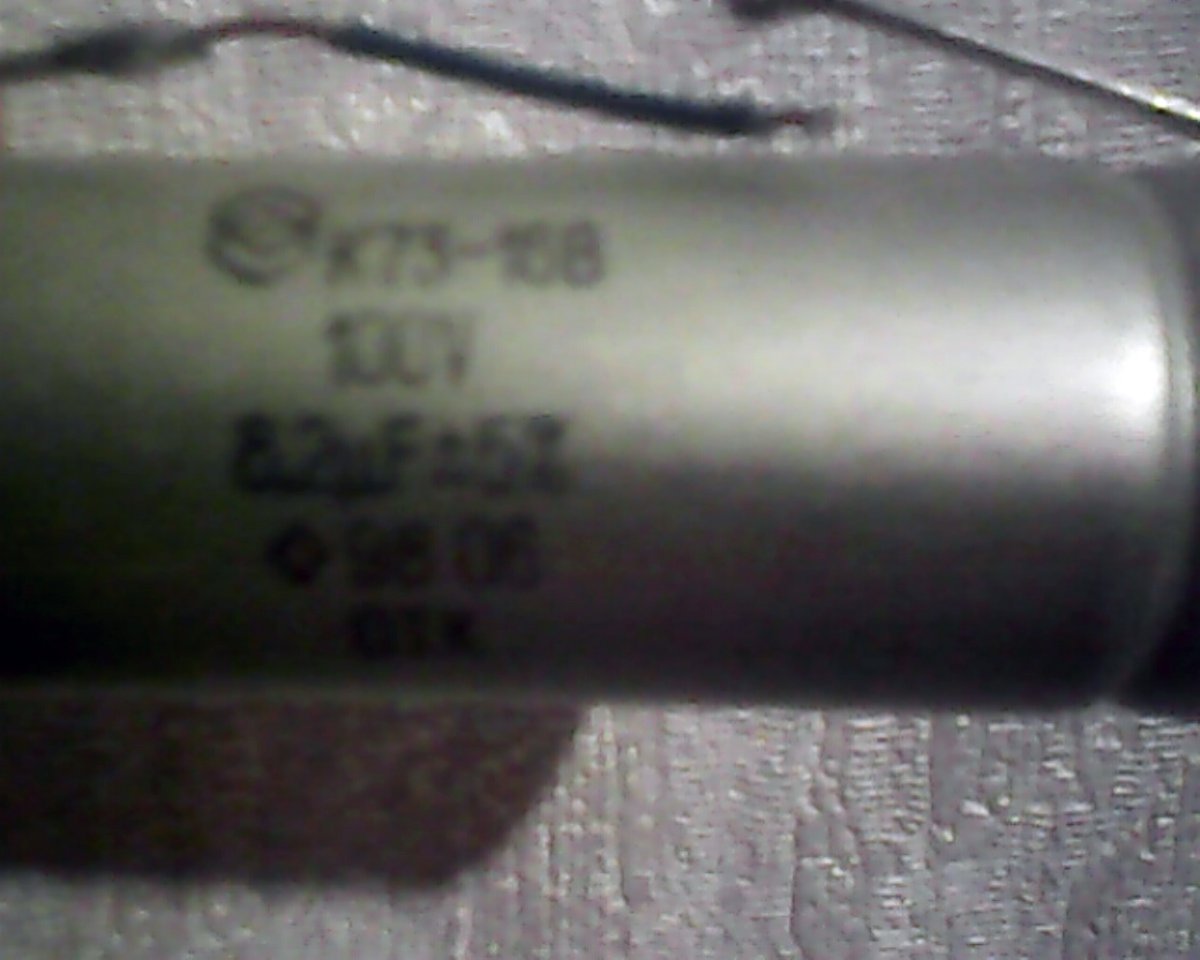

Если с обоими реле эффекта не будет, хочу проверить 2 наибольших кондера (8200-71).

Есть много 100в., но с гораздо меньшей ёмкостью. Могу я их прислонить для проверки?

И не пойму где и них "полоска", как ее определить?





[АудиоТапОК 801]

54 минуты назад, Fall сказал:

Есть много 100в., но с гораздо меньшей ёмкостью. Могу я их прислонить для проверки?

И не пойму где и них "полоска", как ее определить?

Не надо. Они не полярные, нету плюса или минуса

Лучше мне их отдать)

Изменено 2 октября, 2024 пользователем Пяпа

[АудиоТапОК 801]

На таких кондерах хорошо делать пассивные фильтры для колонок. Ходовые емкости от 1 до 4, иногда и бОльшие, максимум 10. В аппаратуре такие почти не используются. Ну разве что разделительные мужкасадные, но там небольшие емкости используются

[JKS 347]

8 часов назад, Fall сказал:

JKS и вы.

Я собираюсь замыкать (если ничего не изменится) синюю как вы пишите 1-3 и потом 2-4. А он 1-5 один канал, 2-6 другой.

Ээх, не хотел матерно отвечать на форуме, вынуждают..

Я написал по схеме, реле замыкает контакты 1 и 5 (по вашей фотографии). Контакт 5 перекидной, нормально замкнут с 3, при подаче напряжения на 7-8 замыкается с 1 (с 3 размыкается), видно на боковой схеме синего реле.

На фото видно, что 3 и 5 замкнуты дорожкой, второй консультант вам и посоветовал, что проще, замкнуть 1 и 3(с 5 уже замкнуто!!!).

Что тут не понятного??? На фото свои смотрите!!!

По чёрному реле только догадки, что надо 11-13 и 12-14 замыкать. Но дыма не будет, если ошибётесь, правый с левым замнутся и ничего страшного.

Изменено 2 октября, 2024 пользователем JKS

[Fall 125]

12 часов назад, JKS сказал:

не хотел матерно отвечать на форуме

Спойлер

Просим-просим! А то скукотища на форуме.



[Fall 125]

    Значит допил я коньяк, как обычно это делаю перед каждым важным делом.

Перевернул её ногами к верху, чтоб удобней было тыкать в нее напильником.  Включил романтическую музыку, а она молчок, ничего! Воабще тишина,  даже шипеть перестала как раньше это делала. Померла? Трогаю её пальцем за....  бока, они тепленькие. Ещё жива значит раз греется.

[Fall 125]

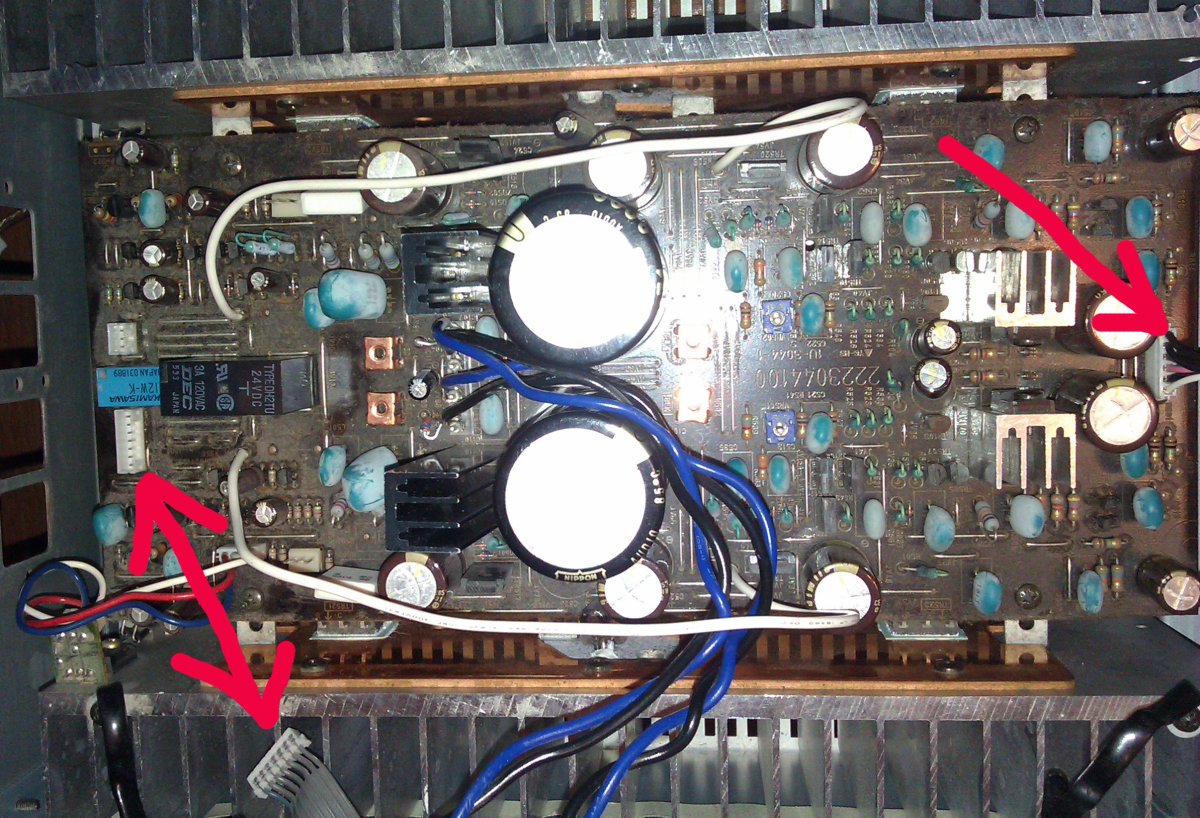

Конечно молчит, шлейфы то я вытащил чтоб перевернуть плату. Они ведь в натяжку, Один на севере, другой на юге. Особенно короткий который с морды идет от РГ (фото со стрелками). Плюсом к этому от трансов натянулись.

Тут либо со шлейфами, но плата штатно лежит, либо без шлейфов тогда перевернуть можно к  верху.  Буду думать.













Изменено 3 октября, 2024 пользователем Fall

[JKS 347]

1 час назад, Fall сказал:

Значит допил я коньяк, как обычно это делаю перед каждым важным делом.

О, отлично, не я один такой.

1 час назад, Fall сказал:

тыкать в нее напильником

лучше не надо. Есть же паяльник, кусочек провода найдите и сделайте перемычки, затем послушайте, включив все шлейфы на место.

[Fall 125]

2 часа назад, JKS сказал:

Есть же паяльник......

Так и собираюсь делать. Это способ не для ленивых, выходные буду ждать.

[Fall 125]

Привет JKS, Пяпа.

Все сделал по инструкции. Открыл бутылку выдержанного вина, чуть-чуть отпил.

Ну как чуть-чуть, скажем так, если бутылку разобью, мне уже будет не жалко.

Универсальный напильник я кстати потерял, весь вечер искал и не нашел, украли походу.

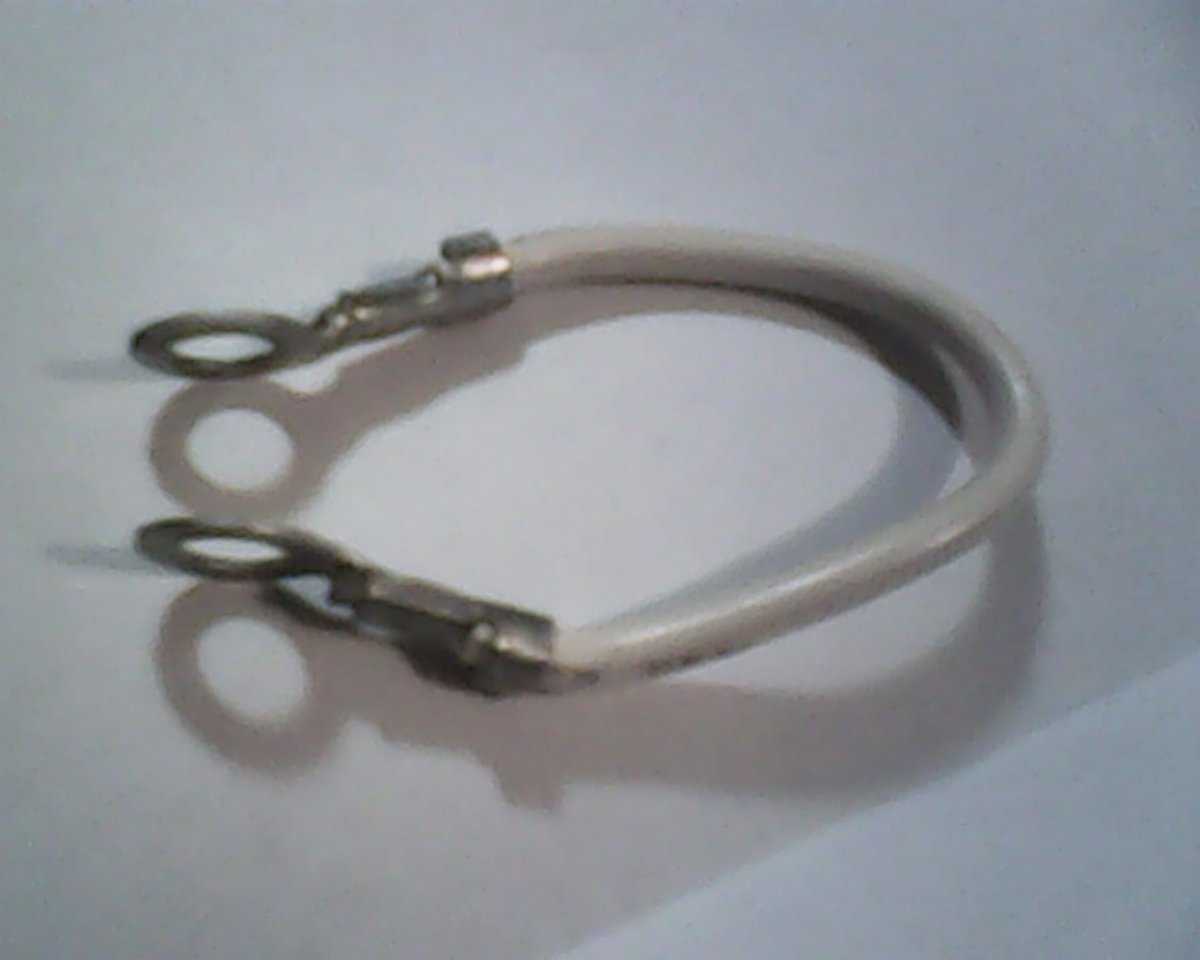

Пришлось с горя открыть коньяк нормальную перемычку обжать (до чего же я докатился!).
И у меня все получилось! Подробности позже, надо осколки собрать.

[АудиоТапОК 801]

17 минут назад, Fall сказал:

Пришлось с горя открыть коньяк нормальную перемычку обжать (до чего же я докатился!).

На будущее медью не надо. Я выше говорил. Меленьким напильником в самый раз.



17 минут назад, Fall сказал:

И у меня все получилось! Подробности позже, надо осколки собрать.

Что получилось? Бутлю разбить?))
Если про реле, то я и не сомневался

[JKS 347]

26 минут назад, Пяпа сказал:

медью не надо. Я выше говорил

А вот тутт стало интересно, почему не надо?

[Fall 125]

1 час назад, Пяпа сказал:

медью не надо.

Да вроде ж не медь это.



1 час назад, Пяпа сказал:

Если про реле, то я и не сомневался

.

Выкрутил РГ на ~5%, хотя это бесполезно.

11-13 правый канал заработал сразу. Во время убирания перемычки искрит.

12-14 в левой колонке с первых секунд скрежет высокой частоты, звуки музыки не разобрать. Спустя время обнаружил, что левый длинный радиатор не греется, а это плохо. Правый жарит как положено. Оставил включенным и спустя пол часа он слегка начал греться. Повторное замыкание дает звук, но он резкий и бубнящий. Правый канал так же хорошо.

Поскольку плата под ухом, при включении УМ с первых секунд от платы слышен легких писк/свист (определить место на слух невозможно), который плавно угасает за 2-6 секунд и пропадает полностью. Что-то подобное я слышал на дефектных компьютерных БП.

Синюю реле не проверял.
