У меня конденсаторы получились точно те же и точно там же)))). Да, еще. большой электролит на выходе стабилизатора-микросхемы я выкинул вообще, поставил 0,15мкф плёночный. Большая ёмкость в таком стабилизаторе (на выходе его) вредна. Кстати, проверить стоит - нет ли электрического контакта цепи питания (стабилизатора) от металлического корпуса. Радиатор микросхемы корпуса общего касаться нигде не должен. Лампа ЧССР продаётся в ДХ, Tube TESLA 6СС42 http://www.doctorhead.ru/catalogue/?i=8 ... r=4&inum=1 тут же.

[MAC 18]

Паял с нейтральным флюсом ФКЭт.

Желательно промывать спирто-бензиновой смесью.Спирт не удаляет жировые следы, оставщиеся от пальцев

[sayushkin 0]

Подскажите можно ли побороть фон/шум в правом канале усилителя Laconic TLM-06 или это такая особенность данной схемы?

Есть две причины появленния фона в правом канале при исправных деталях и правильной сборки:

1. Плохо промытая или непромытая верхняя плата

2. Заниженное напряжение сети



Паял с нейтральным флюсом ФКЭт. Верхнюю плату оттирал спиртом как мог, колодки ламповые еще раз пропаял - не помогло. Даже если напряжение сети занижено, то почему в правом канале шум? Почему не в обоих?



добрый день! у меня была аналогичная проблема: шум в одном из каналов. паял не активным флюсом и после пайки протер плату несколько раз медицинскими спиртовыми салфетками (на тот момент другого спирта дома не было). как итог - был шум(хотя причина шума не однозначно из-за флюса). купил изопропиловый спирт - продается в чип и дипе как средство очистки плат и им не просто протер, а промыл и убрал все следы флюса. очень удобно это делать обычной кисточкой. в итоге вся плата по краям была вымазана остатками флюса, хотя, как я писал ранее - я все протирал. после такой протирки шум прошел. первым ощущением было, что усилитель вообще не работает, настолько он тихо работал в режиме ожидания.

если это не поможет, то на форуме куча советов как с этим шумом бороться.

[ASTREL 338]

- еду на радиорынок, буду покупать лампу 6н3п. А, кстати, тесла какая подходит? И есть ли смысл в плане звучания?

Скажу по своему опыту экспериментов с лампами для лаконика наибольший эффект дали старые 6Н3П (1957-64 г.) желательно в военной приёмкой. Tesla 6CC42 большого впечатления не произвела, более яркая, но низов мне на ней катастрофически не хватало. Зато своей яркостью она буквально оживляла Сенхи 650, с ними обязательно советую попробовать. 6Н24П самые старые встречал 72 года, похоже, раньше выпускалась её предшественница 6Н14П. Влияние их не столь существенно сказывается на звуке, но тоже заметно. Убедился возраст лампы это серьёзный фактор.

[Airstone 0]

Съездил на Митинский - чего там только нет! Купил 6н3п аж 1963 года! Купил для пробы WIMA MKP 0.1 мкф х 400 в - поменял шунты в цепи анода. Электролиты в цепи катода (Nichikon) зашунтировал полипропиленом MEX-X2 MKP 0,47 мкф + WIMA MKP 0,1 мкф х 250 В. Результат положительный! Шум практически исчез, но не до конца. Мутности стало поменьше. Буду тестить.

[ASTREL 338]

Сравните 6н3п 1963 года с той, что стояла в Лаконике, они, по-моему, 80-х годов и поделитесь впечатлениями.

[Airstone 0]

Сравните 6н3п 1963 года с той, что стояла в Лаконике, они, по-моему, 80-х годов и поделитесь впечатлениями.

Басы мясистые. Теплое аппетитное звучание. Мне нравится.

[ASTREL 338]

Басы мясистые. Теплое аппетитное звучание. Мне нравится.

Поищите к ней ещё 6Н24П 1972-74 годов, будет ещё интереснее. Благо эти лампы пока не за сотни вечнозелёных.

[Airstone 0]

Да, забыл сказать я еще 2 штучки 6н24п 1978 года купил - еще не проверял

[ASTREL 338]

Проверьте, желательно чтобы они были одной партии.

[Airstone 0]

Проверьте, желательно чтобы они были одной партии.

Да, они одной партии, но я обнаружил, что шум практически исчез, но правый канал звучит несколько тише (лампы менял местами). При выключении усилителя и при работающем проигрывателе foobar2000 звук плавно затухает только в правом канале. Короче непонятки остались

[tangerine 0]

осилил 90 страниц данной темы.



уже успел купить конструктор, но еще не собирал. пока заказал детали.



собственно первые комментарии по поводу штатных деталей:



- rca - на выброс. в моем комплекте, просто ужас, внутри болтающийся изолятор и контакты. серебристого цвета, на фотографиях вроде везде золотые были.

- предохранитель без опознавательных знаков, без гнезда под него. как предполагается его крепить в таком виде не понятно (в схеме правда указан 0.5А, но тем не менее, это не решает вопроса о монтировании предохранителя)

- сетевой шнур и вход для наушников - здесь как у всех.



----

также есть вопрос: на какие импортные аналоги можно заменить KT898A и КР1158ЕН6В, и есть ли в этом смысл?

[Airstone 0]

Подскажите можно ли побороть фон/шум в правом канале усилителя Laconic TLM-06 или это такая особенность данной схемы?

Есть две причины появленния фона в правом канале при исправных деталях и правильной сборки:

1. Плохо промытая или непромытая верхняя плата

2. Заниженное напряжение сети



Паял с нейтральным флюсом ФКЭт. Верхнюю плату оттирал спиртом как мог, колодки ламповые еще раз пропаял - не помогло. Даже если напряжение сети занижено, то почему в правом канале шум? Почему не в обоих?



добрый день! у меня была аналогичная проблема: шум в одном из каналов. паял не активным флюсом и после пайки протер плату несколько раз медицинскими спиртовыми салфетками (на тот момент другого спирта дома не было). как итог - был шум(хотя причина шума не однозначно из-за флюса). купил изопропиловый спирт - продается в чип и дипе как средство очистки плат и им не просто протер, а промыл и убрал все следы флюса. очень удобно это делать обычной кисточкой. в итоге вся плата по краям была вымазана остатками флюса, хотя, как я писал ранее - я все протирал. после такой протирки шум прошел. первым ощущением было, что усилитель вообще не работает, настолько он тихо работал в режиме ожидания.

если это не поможет, то на форуме куча советов как с этим шумом бороться.



Короче шум, в правом канале пока победить не удалось. Несильно, но напрягает. Завтра попробую последовать вашему совету - куплю изопропиловый спирт (ядовитый однако!) и промою как следует - а вдруг поможет!

Напряжения промерил - вроде в норме:

R3.1=77,9 B R3.2=79.3 B

R4.1=1,4 B R4.2=1.5 B

R6.1=77 B R6.2=76.8 B

C5=6.8 B, C4=6,02 B C9=174 B, C7=154 B, C8=156 B

~H=6,3B

[Airstone 0]

В итоге удалось победить шум в правом канале!

1. Платы были промыты изопропиловым спиртом.

2. Произведена замена конденсатора С4 с установочного номинала 100 мкф х 16В на рекомендуемый в даташите 0,1 мкф (в моем случае К73-17 на 250В) - по-моему мнению это и была причина.

Еле различимый шум в обоих каналах только на максимальной громкости наличествует. И это нормально.

Всех с наступающими праздниками!

[Dmitriy1963 211]

осилил 90 страниц данной темы.



уже успел купить конструктор, но еще не собирал. пока заказал детали.



- предохранитель без опознавательных знаков, без гнезда под него. как предполагается его крепить в таком виде не понятно (в схеме правда указан 0.5А, но тем не менее, это не решает вопроса о монтировании предохранителя)

- сетевой шнур и вход для наушников - здесь как у всех.



----

также есть вопрос: на какие импортные аналоги можно заменить KT898A и КР1158ЕН6В, и есть ли в этом смысл?



Предохранитель в "стоковом" варианте - типа постоянного резистора, с выводами, впаивается в плату. Кстати, одно время я питал накал всех трёх ламп невыпрямленным переменным напряжением 6,3В - разницы никакой не заметил потом, когда стабилизировал напряжение накала.

[tangerine 0]

ну вот он у меня без выводов, такого вида:



[Dmitriy1963 211]

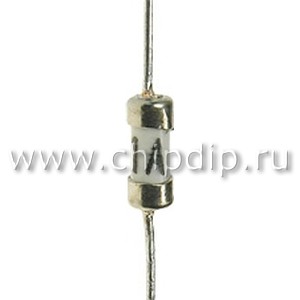

Должен быть такой:



В крайнем случае, просто припаять к имеющимся выводы - они легко паяются с торцов.

[nub 0]

nub

Цифровой сигнал - это набор цифр, а не музыка. Вот ЦАП этот набор в музыку то и преобразует. Чем дороже - тем лучше музыка на выходе (утрировано, но в целом так и есть)



Проверить ухо - поменять местами наушники, то есть одеть их наоборот. )



а в звуковухе разве нет цап?



проверил уши глючат когда меняю местами )) выяснил что левый канал позже запускается



фон есть тока когда в компе на всю выкручиваешь

[Jaster 634 5 Тракты]

nub

В звуковухе разумеется есть ЦАП. Но как правило - низкого качества, а его выхлоп обычно вообще ужасного качества. Исключая топовые звуквухи типа EMU xxxx или Xonar - у них более-менее приличный.

Послушайте по возможности от хорошего источника, например от приличного CD-проигрывателя.

[Nibelung 2 129]

nub

В звуковухе разумеется есть ЦАП. Но как правило - низкого качества, а его выхлоп обычно вообще ужасного качества. Исключая топовые звуквухи типа EMU xxxx или Xonar - у них более-менее приличный.

Послушайте по возможности от хорошего источника, например от приличного CD-проигрывателя.

Да и у этих выхлоп не очень.

[Jaster 634 5 Тракты]

фон есть тока когда в компе на всю выкручиваешь



У меня системные звуки и общая громкость в компе гдето на 20 из 100 стоят и этого за глаза хватает.

В Фубаре через Асио для музыки разумеется 100%

[Airstone 0]

Провел некоторую модернизацию с целью улучшения звучания Laconic HA-06.

Заменил С1.1 и С1.2, С3.1 и С3.2 и на Nichiсon KZ, причем емкость С1 увеличил до 470 мкф.

Произвел дополнительное шунтирование С3 пленкой WIMA MKP 0,1 мкф и MEX-X2 MKP 0,47 мкф, С5 и С7 пленкой 0,1 мкф

Заменил С2.1 и С2.2 на WIMA MKP 0,1 мкф, а также С4 на К73-17 0,1 мкф х 250 В.)

Установил на КР1158ЕН6Г небольшой радиатор.

Была попытка улучшить циркуляцию воздуха (отверстия в днище корпуса и в самих платах), но не уверен, что сильно помогло.



В целом звучание стало чище, появился воздух, атмосферность в звучании. Низкие стали более живыми, с хорошей отдачей (ударные очень классно звучат). Фона в наушниках практически нет (слегка слышно только в крайнем правом положении регулятора громкости).



Вот что получилось:

[Jaster 634 5 Тракты]

Airstone

Последите за нагревом конденсаторов у ламп. Нагрев не должен превышать 70-80 градусов, иначе помрут.

Вообще удивительно что фона нет в низкоомных наушниках..

[Airstone 0]

Airstone

Последите за нагревом конденсаторов у ламп. Нагрев не должен превышать 70-80 градусов, иначе помрут.

Вообще удивительно что фона нет в низкоомных наушниках..



Нагрев конечно присутствует. Термопарой померил - на лампе под 85 градусов. А вблизи под кожухом - около 65 градусов. Один из кондеров в опасной близости меж двух ламп. Да, места конечно совсем нет. Минимализм во всем. Но что делать... Да и стабилизатор дюже греется.

А фон отсутствует в области до 3/4 положения регулятора громкости (переключатель в положении "Н"), а далее становится слышно легкий шум, к которому еле-еле подмешивается фон сети или трансформатора. Когда переключатель в положении "L" вообще ни шума, ни фона не слышно во всем диапазоне регулирования громкости. Для меня комфортное прослушивание, когда регулятор громкости чуть выше 1/4.

[Airstone 0]

На днях прикупил TESLA 6CC42 (1964 г.) на замену 6Н3П-Е (1963 г.). Не впечатлило. По правде сказать, ожидал большего. За видимой "бархатистостью" звучания скрадываются детали на высоких частотах. Пространство не так ощущается. Отслушал на Pink Floyd "What do you wont from me" - однозначно с 6Н3П-Е звучание чище и прозрачней со всеми нюансами и огрехами.

До этого произвел замену операционного усилителя во фронте звуковой карты Asus Xonar D1 с NE5532 на AD8066. Это, я вам скажу, существенный шажок в сторону качественного звучания. Как будто убрали вату из ушей. Зазвучало божественно (Renaissance - "Face of Yesterday") .
