ringer

О нагревании думал, но шелест возникает именно после увеличения громковсти, т.е. если в работающем приборе снова уменьшить громкость, то шелест пропадает. Поэтому вряд ли дело в тепловом расширении. Надеюсь дело не в переменнике, ибо если проблема в нем, то проверить это будет сложно.



8street

Пропаять все контакты еще разок не сложно.

Наверное надо будет сделать на днях, чтобы исключить возможную холодную пайку, хотя не верится, что дело в этом - делал для себя



Самое интересное, если окажется, что второй канал с погорельцами - правый

[LabAT 57]

ringer

О нагревании думал, но шелест возникает именно после увеличения громковсти, т.е. если в работающем приборе снова уменьшить громкость, то шелест пропадает. Поэтому вряд ли дело в тепловом расширении. Надеюсь дело не в переменнике, ибо если проблема в нем, то проверить это будет сложно.



8street

Пропаять все контакты еще разок не сложно.

Наверное надо будет сделать на днях, чтобы исключить возможную холодную пайку, хотя не верится, что дело в этом - делал для себя



Самое интересное, если окажется, что второй канал с погорельцами - правый

Ножки ламп, наверняка все окислились, их следует почистить, но только не напильником или шкуркой, это можно сделать только школьным ластиком.

Шорох может быть и от самой лампы, если эмиссия слишком большая, тогда электронное облако тоже больших размеров, поэтому даже без полезного сигнала лампа реагирует на любое «телодвижение». Со временем, с потерей эмиссии это проходит, лечится заменой и подбором ламп.

[Rander 2]

Прежде всего спасибо всем за помощь.

Хотел бы задать еще один вопрос: какие доработки вы вносили в конструкцию? Т.е. что из стандартных элементов заменялось на другие (в идеале и зачем), в частности, если ставили шунтирующие конденсаторы, то какие. И т.д. Особенно интересно мнение владельцев beyerdinamic dt 880 pro. Мне, как начинающему, пока сложно на слух ловить нюансы, да и уши новые пока не приехали, тестирую все на старых, поэтому и хочется воспользоваться отработанными решениями, если такие есть. Спасибо.

[8street 393]

Шунтируются электролиты C3,1 C3,2 пленочными конденсаторами. Это дает очень сильный прирост качества звука. У меня были маслобумажные МБМ 160В 0,35 мкФ (набрал из нескольких номиналов 0,1, 0,2, 0,05). Можно какие-нибудь эпкос серии MKP в прайс листах обычно фигурируют как 326хх, но только не MKT (B325хх). И не обязательно 0,35 мкФ, но чем больше, тем лучше, главное чтобы влезли.

Можно еще сами электролиты заменить, но это дороже.



С остальными апгрейдами заморачиваться не стоит, лучше тогда новый ус купить. Если только лампу поменять, но профит минимальный, как я понял по отзывам. http://www.doctorhead.ru/catalogue/?i=1 ... r=4&inum=2

[ringer 16]

Не, лампу не стоит менять на теслу. Только если наушники темные и хочется посветлее. Бас поджимается. Верх становится прозрачнее.

[Rander 2]

8street, ringer, LabAT - еще раз спасибо за помощь!

Стоит с субботы рядом со мной, поет.

Заменил резисторы в цепях ламп, поставил с запасом на 1 вт, вместо комплектных (сомнения меня берут, что 0,25 вт комплектных хватает для стабильной работы) и почистил ножки ламп, как то не обратил внимания в начале, что они окислены до черноты... Шумы на которые жаловался вроде бы исчезли, похоже дело было в горелых резисторах.

Зашунтировал рекомендованной 8street пленкой по 0,66 мкф разделительные конденсаторы, действительно звук стал поинтересней.



Надо будет на этой недели купить T-DAC и повторить удовольствие

USB звуковая карта от esi конечно и подешевле выйдет и пофункциональней, но удовольствие от сделанной самим вещи это отдельное.

[Jack239 0]

Подскажите плиз....вот я спаял этот конструктор, хочу проверить звучание без покупки дорогих наушников. Но у меня все низкоомные. Можно ли как-то их использовать?

[igrok444 0]

Люди помогите! Пользуюсь сим сабжем 4 месяца, недавно перестал работать, понес знающему человеку... сказали что дело в регуляторе (потенциометре) ALPS, лечится только новым. По схеме не понял какой мне нужен, если кто знает скажите название модели((

[marchenkovdmitry 6]

igrok444



ALPS RK27 50K X2

[igrok444 0]

marchenkovdmitry

а где его можно приобрести не подскажите? а то с за бугром заказывать дорого..

[marchenkovdmitry 6]

igrok444



http://cgi.спам.com/Japan-ALPS-Volume-control-27-potentiometer-Dual-50K-/110666958030?pt=LH_DefaultDomain_0&hash=item19c443c4ce

[LabAT 57]

Люди помогите! Пользуюсь сим сабжем 4 месяца, недавно перестал работать, понес знающему человеку... сказали что дело в регуляторе (потенциометре) ALPS, лечится только новым. По схеме не понял какой мне нужен, если кто знает скажите название модели((

У него не RK27 (цифра - это один из его размеров), там стоит ALPS RK18 на 20кОм, но и 27-й кажется влезет.

[igrok444 0]

LabAT

А если я поставлю RK27 номиналом 20K характеристики не изменятся?

[LabAT 57]

Нет, важно чтобы поместился.

[qq123ee 0]

а кто-нибудь паял laconi tlm 06 L ? если да, то не кинете отчет для идиотика))))))

[marchenkovdmitry 6]

qq123ee



Это тот же tlm 06 , только без ALPS.

Вот отчет : http://www.doctorhead.ru/forum/viewtopic.php?f=64&t=398&start=405

[qq123ee 0]

qq123ee



Это тот же tlm 06 , только без ALPS.

Вот отчет : http://www.doctorhead.ru/forum/viewtopic.php?f=64&t=398&start=405





да яб и рад и пытался по нему.. да вот только не получилось. т.к. в комплектации нет таких конденсаторов.т.е с теми маркировками которые представлены в инструкции зато есть тьма других совершенно не понятных)))(к примеру черные с одной серебряной полоской с надписями in5817(4шт) и fr107(4шт))



я может чего не догоняю и типа так и должно быть?

[marchenkovdmitry 6]

qq123ee



Давайте по порядку.

Если не знаете что за элемент держите в руках, вводите в поиск полное его название что на этикетке, скачиваете даташит, смотрите. Еще раз смотрите в схему и ищите куда ставить.



in5817

Это диоды шоттки



fr107



Тоже диоды.



Только загадка, зачем вам 8 штук? Насколько я знаю в лаконике выпрямляется только анодное питание, накал идет напрямую с трансформатора

[qq123ee 0]

qq123ee

Только загадка, зачем вам 8 штук? Насколько я знаю в лаконике выпрямляется только анодное питание, накал идет напрямую с трансформатора



ну вот и да



попытаюсь может бросить фото того что есть в наличии? чтоб посмотреть) ну так для общего образования....)?

[marchenkovdmitry 6]

qq123ee



Сбросьте. Больше половины деталей ищутся по маркировке влет. На чем остановились?

[MAC 18]

Насколько я знаю в лаконике выпрямляется только анодное питание, накал идет напрямую с трансформатора

Почти угадали, первая лампа питается постоянным током накала, вторая и третья - переменным током

[marchenkovdmitry 6]

MAC



Спасибо что поправили Не знал таких тонкостей.

[qq123ee 0]

qq123ee



Сбросьте. Больше половины деталей ищутся по маркировке влет. На чем остановились?



http://s005.radikal.ru/i212/1106/4b/c62672d9f8b5.jpg



1.

красный

черный

коричневый

золотой

2.

серебряный

бордовый

оранжевый

золотой

3.

Красный

Красный

Черный

Черный

Золотой

4.

Красный

Белый

Оранжевый

5.

Коричневый

Зеленый

Черный

Коричневый

Золотой

6.

Желтый

Оранжевый

Желтый

Золотой

7.

Бордовый

Зеленый

Бордовый

Золотой

8. очень маленький, плохо видно..но-

Коричневый

Черный

Черный

Зеленый

Золотой

9.

Коричневый

Красный

Коричневый

Золотой

10. fr107

Серебряный

11. in5817

Серый

12. 22n F 8912





с остальным))))вроде все как-то понятно.за сключеним конденсатора. в инструкции 5.а тут 4 с синими полосками и 1 с серой полосой.

куда все это девать и почему все не так как-на инструкции в итоге-то...

+ гуглил нашел программ кучу в которых есть возможность по цветам определить...но как-то с ними не заладилось.т.к. некоторые не нашел. и страшно "сувать" куда попало...

[marchenkovdmitry 6]

qq123ee



1 - резистор 200 Ом 5%

2 - резистор 87 КОм 5% ( не уверен, в маркировке нет бордового, может фиолетовый? )

3 - резистор 220 Ом 5%

4 - резистор 29 КОм

5 - резистор 1,5 КОм 5%

6 - резистор 430 КОм 5%

7 - резистор 750 МОм 5%

8 - резистор 10 МОм 5% ( Померьте для надежности тестером, если он покажет что-то близкое к 10 Мом то это он)

9 - резистор 120 Ом 5%



Предупреждаю! Точность этих данных зависит от цветов которые вы мне сказали, перепроверьте сами, ссылка на сервис внизу.



10 - FR107, 1А, 1000В импульсный диод

11 - in5817 диод Шоттки 1A

12 - конденсатор 22nF



Со всем остальным думаю разберетесь сами Вот еще вам сервис по маркировке резисторов, конденсаторов и индуктивностей. http://www.casemods.ru/services/color_code.html

[MAC 18]

1..9 резисторы

10,11 - диоды

12..14 - конденсаторы

15 - светодиод

16 - микросхема 1156ен6

17 - предохранитель

18..20 - конденсаторы

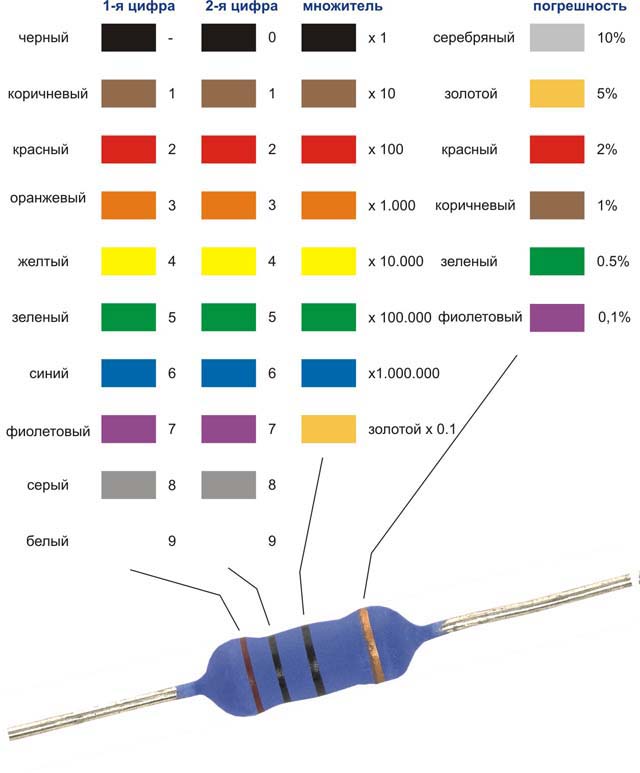

Таблица определения номиналов по цветным полоскам
