Сетевой фильтр после стабилизатора напряжения Штиль

[Aibek 1 770]

@Игорь Тихомиров,

Как считаете, надо ли экранировать сам провод (кабель), если да, то каким материалом, и если экранирующий материал проводящий, надо ли сконтактировать с эемляным контактом вилки, даже если земли нет (после разделительного трансформатора)?

[Игорь Тихомиров 350]

Как считаете, надо ли экранировать сам провод (кабель)

Не надо.

[Aibek 1 770]

<p>Господа, получил трансформатор ANTEL TOROID TS220/220-300, который в паспорте указан как развязывающий. Шло две недели. Пришло в ужасненькой картонной упаковке, весь грязный. Кроме трансформатора ничего внутри посылки не было. Ни одной бумажки. Продавец сослался на плохого кладовщика. Запросил электронный вариант паспорта.

В паспорте написано, что корпус металлический, но продавец написал, - только у модели в 300 ва пластик (На 300й модели пластик), а у остальных, выше мощностей - металлический корпус.

Вытер транс, провод с евровилкой.

Впечатление - спартанский, приятный для моих глаз маленькая коробка, никаких надписей, только бумажная наклейка с указанием модели и "Сделано в Польше", супер минимализм - шнур питания и дырка.

Подключил к стабилизатору с выходом 230 вольт, на выходе транса - 242 вольт. Подключил к другому стабилизатору с выходом в 220 вольт, - на выходе транса - 232 вольт.

Получается: разница между входом и выходом = плюс 5% вольт.

Продавец сказал, что это мол нормально, т.к. так должно быть из-за "сопротивление первичной и вторичной обмотки отличается порядка 0,015 Ом".

Передохну, вскрою, сфоткаю.

паспорт TS220-220.pdf

Изменено 2 марта, 2020 пользователем Aibek

[АНДРЕЙ Л. 52]

@Aibek, Дождались, ждём фоток.

Изменено 2 марта, 2020 пользователем АНДРЕЙ Л.

[Aibek 1 770]

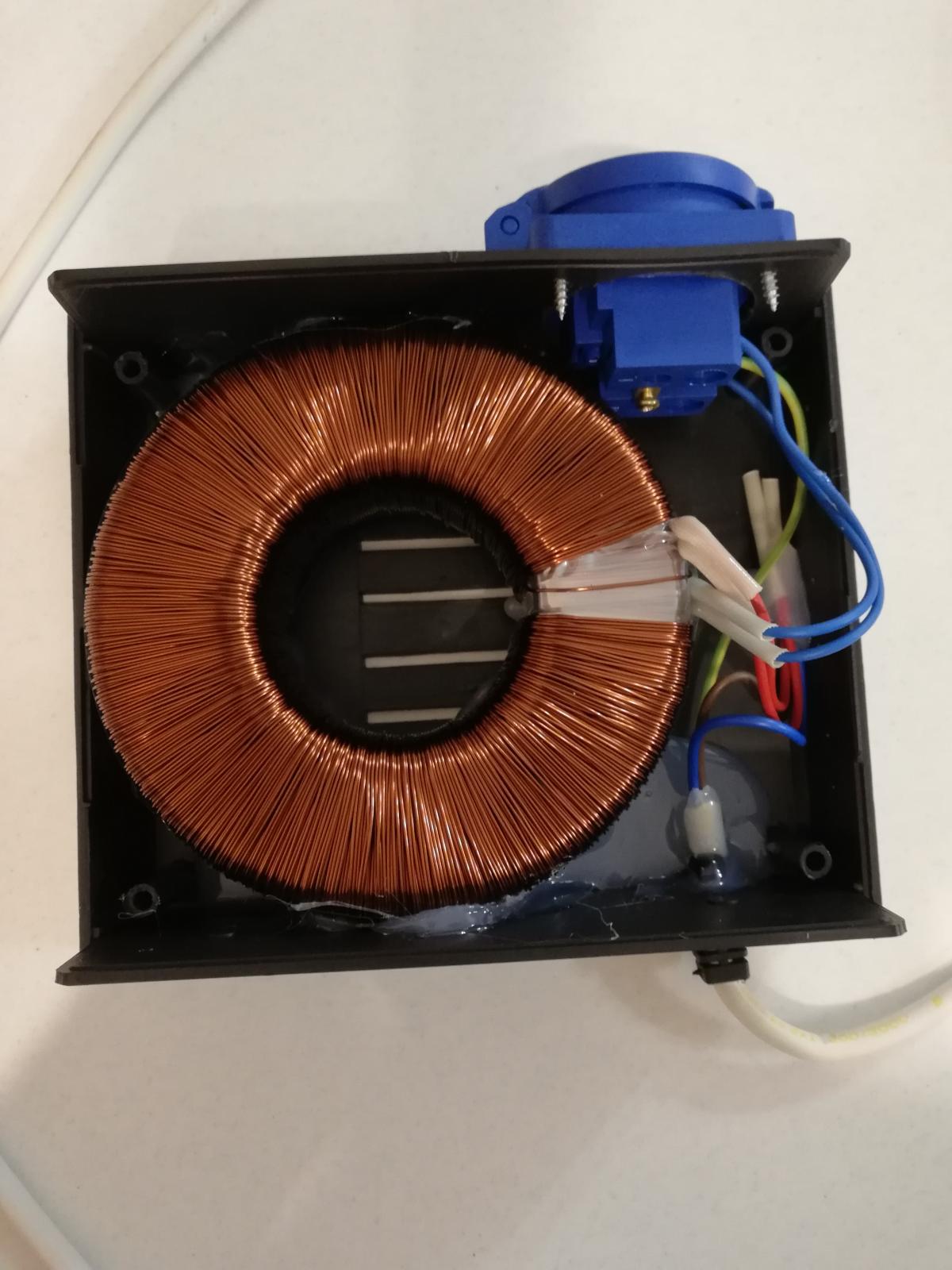

Земляной зеленоватый провод однозначно соединен с земляными контактами вилки и выходной розетки. Но при этом земляной провод легко отсоединяется от земляного контакта розетки, т.к. прикручен, точнее - прижат винтиком, винтик виден на фото.

Может есть какой-то смысл?

Внутри все аккуратненько.

Изменено 2 марта, 2020 пользователем Aibek

[Aibek 1 770]

Коробку еще не закрыл, жду комментариев, особенно - отсоединить землю или нет? Могу еще фото в других ракурсах, если попросите.

[reutover 2 223]

Внутри все аккуратненько.

Вот и славно!

[АНДРЕЙ Л. 52]

отсоединить землю или нет?

Для полного гальванического разъединения сети и нагрузки землю в вашем случаи надо отсоединить от розетки.

[Aibek 1 770]

отсоединить землю или нет?

Для полного гальванического разъединения сети и нагрузки землю в вашем случаи надо отсоединить от розетки.

Это понятно, конечно отсоединю, но зачем изначально земля подсоединена? Есть какие-либо мысли?

Кстати, этот транс собираюсь подключить к выходу стабилизатора, а если наоборот, то есть транс-стабилизатор-нагрузка? если думать исключительно о развязке.

P.S. Хрен знает, как будет у транса соотношение выходного напряжения к входному, он может же со временем изменится, и не дай бог получится, что я подаю питание с недопустимым напряжением. Не троллить, т.к. это первый трансформатор у меня, опыта пользования нет.

Изменено 2 марта, 2020 пользователем Aibek

[АНДРЕЙ Л. 52]

Конечно термоклей разлитый так небрежно это минус, да и как фиксирующий материал в данном случаи очень сомнительный вариант. Честно, от поляков ( хотя понятно что за поляки делали этот трансформатор) я ожидал лучшего. По поводу разброса напряжений на входе и выходе это интересно. В паспорте это указано разве?

[reutover 2 223]

а если наоборот, то есть транс-стабилизатор-нагрузка?

Тогда все помехи от стабилизатора попадут на вашу нагрузку.

[Aibek 1 770]

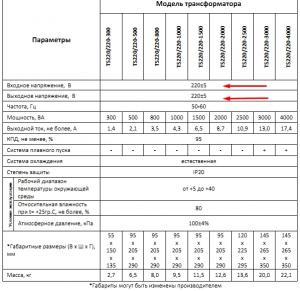

В паспорте это указано разве?

Указано:

Вход 220 плюс\минус 5%

Выход 220 плюс\минус 5%

Изменено 2 марта, 2020 пользователем Aibek

[АНДРЕЙ Л. 52]

а если наоборот

Логично будет транс. после стаба. Так как стаб. является сам источником загрязнения сети ВЧ помехами.

[reutover 2 223]

@Aibek,Подключите к выходу трансформатора какую нибудь нагрузку (например настольную лампу) и опять замерьте напряжение.

[Aibek 1 770]

@Aibek,Подключите к выходу трансформатора какую нибудь нагрузку (например настольную лампу) и опять замерьте напряжение.

Блин, не догадался, спасибо, сейчас проверю

[АНДРЕЙ Л. 52]

В паспорте это указано разве?

Указано:

Вход 220 плюс\минус 5%

Выход 220 плюс\минус 5%

Друг, ВОЛЬТ а не процентов!!!

[reutover 2 223]

Друг, ВОЛЬТ а не процентов!!!

В процентах указано отклонение от номинального напряжения.

[Aibek 1 770]

Подключил настольную лампу 40 ватт, выходное напряжение стало 230 вольт. Входное от стабилизатора = 220 вольт.

[АНДРЕЙ Л. 52]

@Aibek,Подключите к выходу трансформатора какую нибудь нагрузку (например настольную лампу) и опять замерьте напряжение.

Не какую нибудь а максимальную допустимую, то бишь 240Вт.

[Aibek 1 770]

В паспорте это указано разве?

Указано:

Вход 220 плюс\минус 5%

Выход 220 плюс\минус 5%

Друг, ВОЛЬТ а не процентов!!!

Да, Вы правы, что-то замкнуло: 215-225 вольт. Я подаю на трансформатор ровно 220 вольт, выходное напряжение транса 230 вольт (нагрузка 40 ватт).



@Aibek,Подключите к выходу трансформатора какую нибудь нагрузку (например настольную лампу) и опять замерьте напряжение.

Не какую нибудь а максимальную допустимую, то бишь 240Вт.

Попробую, придется отключить компьютер на время.

[АНДРЕЙ Л. 52]

В процентах указано отклонение от номинального напряжения

Если в % так и пишут % а иначе как основной параметр.

[Aibek 1 770]

Итак, отсоединил земляной провод (зеленого цвета), замотал изолентой. Перед тем как подключить нагрузку, на всякий случай проверил выход трансформатора индикаторной отверткой. В фазе и нуле напряжение, свечение одинаковой интенсивности, а на заземляющем контакте ничего. Перепроверил мультиметром, - на земляном контакте ноль, а на фазе и нуле одинаковое напряжение. До отсоединения земляного провода все было, как должно быть.

Теперь теряюсь в догадках.

Изменено 2 марта, 2020 пользователем Aibek

[АНДРЕЙ Л. 52]

а на фазе и нуле одинаковое напряжение. До отсоединения земляного провода все было, как должно быть.

Какое, как было? Я лично не понял .

[reutover 2 223]

Перепроверил мультиметром, - на земляном контакте ноль, а на фазе и нуле одинаковое напряжение.

Относительно чего вы измеряли?

[Aibek 1 770]

@АНДРЕЙ Л.,@reutover,

Мультиметр: втыкал красный щуп поочередно в фазу, ноль и прикладывал к земляному контакту. Второй щуп болтался в воздухе.

До отсоединения земляного провода - на нуле значение = 0.00, на фазе 1-3 вольта, на земляном колебания около одного вольта. Комбинации фаза-земля и ноль-земля одинаковые значения около одного вольта.

После отсоединения земляного провода - на нуле и фазе 1-3 вольта, на земле показание = 0.00. Комбинации фаза-земля и ноль-земля = 0.

В обеих случаях при соединение щупов одновременно в фазу и ноль = около 220 вольт.

Сразу скажу, что я не мастер по пользованию мультиметром.



Консультант магазина категорически против отсоединения земляного провода, вообщем, я в трансе.

Изменено 2 марта, 2020 пользователем Aibek
