Советы по DIY комплектам.

[usetiq 3]

Товариши, хелп! Никак не могу выбрать конденсаторы в свой BCL clone. В наличии имеются: elna silmic II 25v 220uF, Nichicon KZ 25v 100uF, Nichicon KA 25v 470uF. Какие из них лучше?

[Максим_В. 81]

@usetiq, Я же вам на хоботе ответил.или думаете кто по иному ответит?470мк /25 , а лучше показать схему

офф тут споры по фону и возбуду были. так вот причина то на поверхности.неправильно решен земляной вопрос и только.к

онтура большие земляные

[usetiq 3]

а лучше показать схему

Схема - обычный Lehmann black cube linear. вопрос именно в том, что выбрать, емкость как в оригинале (470) или более крутые конденсаторы.

офф тут споры по фону и возбуду были. так вот причина то на поверхности.неправильно решен земляной вопрос и только.к онтура большие земляные

Да все нормально с землей. Не наводки это, а шум именно самого усилителя. Именно шуршание а не гудение.Да и черт с ним, я леманом занялся, баер уже не интересен.



Сейчас другая проблема, собрал его, но на выходе постоянка 0.7Вольт и питание по плечам разное. +15 и -14.5 Вольт

[Максим_В. 81]

Чуда в резком повышении не ждите.сама схема среднего уровня. А по конденсаторам,важнее смдкеремикой грязь с питания оу снять и грамотно плату развести. Та разводка , что в ките лично мне не нравится.

Разность по питанию признак разброса параметров деталей . ОУ каков? для лемана лм318/ора134 само то.

Изменено 1 ноября, 2015 пользователем Максим_В.

[usetiq 3]

мдкеремикой грязь с питания оу снять

У меня пленка wima fkp2 6800p с каждой ноги на землю плюс электролит 470Uf. Керамику сверху или пленку на нее заменить?

Та разводка , что в ките лично мне не нравится.

Мне тоже, поэтому я отдельно плату заказывал, она зеленая, а не желтая и качественнее сделана.

Разность по питанию признак разброса параметров деталей

То есть самих стабов? Резисторы, что им питание устанавливают одинаковые с погрешностью до 0.1 ОМ.



ОУ каков?

Пока opa 2134 что в ките шел, скорее всего фейк. Позже 2132 купленный в терре поставлю.



Так постоянка на выходе из за чего может быть?

Изменено 1 ноября, 2015 пользователем usetiq

[Максим_В. 81]

разводку и плату покажите. и проверьте стабилитроны. для начала используйте тл072 .не так жалко их насиловать.

У меня пленка wima fkp2 6800p с каждой ноги на землю плюс электролит 470Uf. Керамику сверху или пленку на нее заменить

нет. впринципе у вас в этом плане все правильно. просто я предпочитаю смд керамику до 0,047мк на выврдах оу крупногабаритным деталям . хотя и полипропилен высокочастотен

Изменено 1 ноября, 2015 пользователем Максим_В.

[usetiq 3]

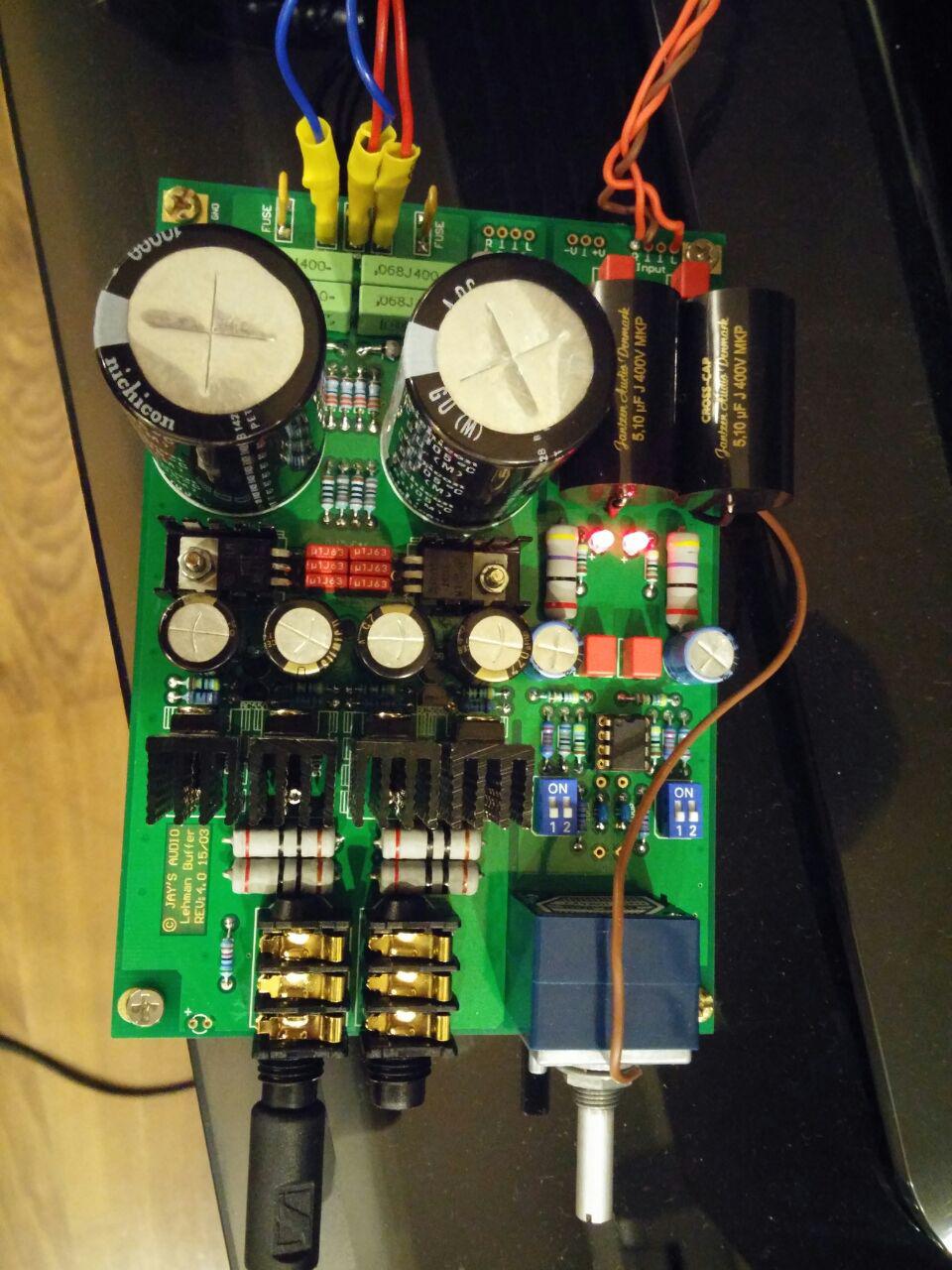

Все заработало. Постоянка 0.01V. Шумов никаких нет даже с незаземленным валом. Звук по первому впечатлению намного интереснее и детальнее баера, только вот баса намного меньше. Еще досаждают звуки при включении и выключении, потому что защиты нет. Но ее и в оригинале нет..

Разница в питании критична или забить?



Так же из за того, что силмики большие, они рядом с радиаторами стаба и транзисторов (я не стал делать как в оригинале лежа, не нашел подходящих радиаторов), и нагреваются до 56 градусов на открытом воздухе.

Изменено 1 ноября, 2015 пользователем usetiq

[usetiq 3]

Усилок видимо немного прогрелся, и НЧ стали такие, что уши не выдерживают, не думал, что HD650 могут такие низы давать.

И силмики в питании транзисторов греются адски. Почти 60 градусов на открытом воздухе, хотя на них всего 15 Вольт при их 25 заявленных.

Изменено 4 ноября, 2015 пользователем usetiq

[aist 244]

А есть какиенибудь наборы для доработки кд-проигрывателя? Например аналоговый выход что бы другой сделать.

[usetiq 3]

@aist,

А что там дорабатывать? обычно схему не меняют, меняют только кондеры и убирают ключи mute. Можно ОУ менять, но при условии, что он впишется в ту обвязку.

[Максим_В. 81]

ток покоя уменьшить и перестанут греться

[aist 244]

@aist,

А что там дорабатывать? обычно схему не меняют, меняют только кондеры и убирают ключи mute. Можно ОУ менять, но при условии, что он впишется в ту обвязку.



Я где то видел фото, что вместо ОУ воткнули провода, которые шли к отдельной плате со своим питанием.

[usetiq 3]

Что то ни как не могу побороть постоянку на выходе. Подобрал транзисторы в пары, все равно на одном канале 9 милливольт на другом 19. Температура транзисторов на 5 градусов отличается и легкий разбаланс в наушниках

[MTB-Rider 45 3 Тракты]

а на выходе оу сколько? можно вместо постоянного резистора впаять подстроечный и немного подрегулировать питание плеч.

[usetiq 3]

а на выходе оу сколько?

Хз, в каких точках измерить?



впаять подстроечный и немного подрегулировать питание плеч.

Если Вы имеете ввиду питание от стабилизаторов, то я так и сделал. Ровно по 15 Вольт

[MTB-Rider 45 3 Тракты]

Хз, в каких точках измерить?

на ножках выходов лк и пк, какие там по даташиту? 1 и 7



Ровно по 15 Вольт

а надо не ровно по 15, а так, чтобы на выходе усилителя было как можно меньше мВ, ну или усредненно по каналам.

Изменено 17 ноября, 2015 пользователем MTB-Rider

[usetiq 3]

на ножках выходов

Замерил. 0.

а надо не ровно по 15, а так, чтобы на выходе усилителя было как можно меньше мВ, ну или усредненно по каналам.

Поигрался с регулировкой питания, получается только на одном канале 0 выставить, на другом при этом 11 милливольт постоянки.

[Максим_В. 81]

забейте.допустимо до 50мв, а ваш это ничто.

[usetiq 3]

@Максим_В.,

А разбаланс не из за этого?

[MTB-Rider 45 3 Тракты]

допустимо до 50мв

для низкоомных не более 20 мВ.



А разбаланс не из за этого?

какой источник звука и что за регулятор громкости в усилителе?

[usetiq 3]

какой источник звука и что за регулятор громкости в усилителе?

ЦАП. Проблема точно не в нем, на другом усе разбаланса нет. Регулятор ALPS из аудиомании. Вот в нем то может быть...

[Максим_В. 81]

Оу то какой? Возможно балансировку ввести? И входной конденсатор то имеется? И защита от постоянки на реле?

Полную конкретную уточненную схему вашего экземпляра бы.

офф надо делать нормальные схемы

Изменено 18 ноября, 2015 пользователем Максим_В.

[usetiq 3]

Да lehmann bcl обычный. Оу опа2134 На входе пленка, на выходе с оу нули.

Изменено 18 ноября, 2015 пользователем usetiq

[Максим_В. 81]

Схему ссылку дай.

[usetiq 3]

http://3vuk.ru/attachment.php?attachmentid=203&d=1295170772
