Laconic - транзисторный КИТ

[RomanSt 34]

Извините, долго не было времени заняться усилителем. Звук в наушниках больше похож на гул от трансформатора. Измерения такие: На выходе транса 18 В, на входе стабилизатора 24 В, на выходе 22,5 В. Сопротивление наушников 32 Ом.

Стабилизатор точно работает не в режиме! 24В на входе - 22,5В на выходе = 1,5В. При том, что минимальное падение напряжения для этой серии 3-3,5В. (LM317 работает при разнице в 2,5В).

Проверьте номиналы резисторов (R10 - 180 Ом, R11 - 2К) и, если это так, увеличивайте номинал R11 до 2,6-2,7К, чтобы на выходе было примерно 20-20,5В. Еще лучше, вместо R11 поставить многооборотный (так удобнее) подстроечный резистор на 3,3 - 4,7К (примерно) и выставить им нужное напряжение.

Для уменьшения же "белого" шума можно поставить емкость в 1000-1200 мКф х 25В на выходе стабилизатора, но чтобы не "вгонять" его каждый раз в режим КЗ в начале зарядки конденсатора, перед ним (конденсатором) нужно поставить резистор номиналом примерно в 0,5 Ом на 0,5 Вт (это с запасом по мощности). Получим небольшое падение напряжения, но при этом отсечем большую часть шумов и разгрузим стаб.

[rk914 0]

Roman спасибо, буду пробовать.

[vit 0]

Кит купил с год назад. Собрал - сразу заработал. Музыку слушаю с компа, звуковуха - asus xonar d1, уши - сенхи hd555. Звуковуха эти уши не "раскачивала" - здесь и далее моё субъективное мнение конечно. С усилком звук стал лучше: глубже, больше деталей. Оставил бы как есть, если бы не постоянно достававший дефект: при большой громкости на низких частотах значительные искажения типа треска, либо "просаживание" общей громкости. Почитав форум, понял что нужно делать и приступил к "модернизации".

Сделал вот что:

-С11 увеличил до 6600 мкф

-С10 увеличил до 910 мкф

-КТ814/815 заменил на BD139/140

-С2 увеличил до 2200 мкф (стояли ELZET, что не есть хорошо. Теперь JAMICON)

-C1 шунтировал пленкой K71-7

Все. После этого включил усилитель, выставил напряжение в контрольных точках (а оно осталось 7.5 в) и одел уши.

Где-то на форуме читал выражение "будто затычки из ушей вынул" - вот это точно оно.

Звук шикарен - таких музыкальных нюансов я вообще раньше не слышал - хоть всю фонотеку заново переслушивать. Мощнейшие, но аккуратные низы, тончайшие верхи, панорама (раньше не понимал что это такое) - в общем полностью звук другой.



Для чего пишу? Вообще пишу для тех, кому это пригодиться.

Конструктор хорош, даже не доработанный, с доработкой отличная вещь!

[MAC 18]

Конструктор хорош, даже не доработанный, с доработкой отличная вещь!

Спасибо за ваш труд и за ваш отзыв! Значит наша основная цель создания бюджетного конструктора достигнута, мы предоставляем только заготовку для ваших идей, вы обрабатываете эту болванку до совершенства. Мне всегда импонировал ищущий склад ума у людей.

[Михаил Николаевич 6]

Доброго времени суток товарищи!

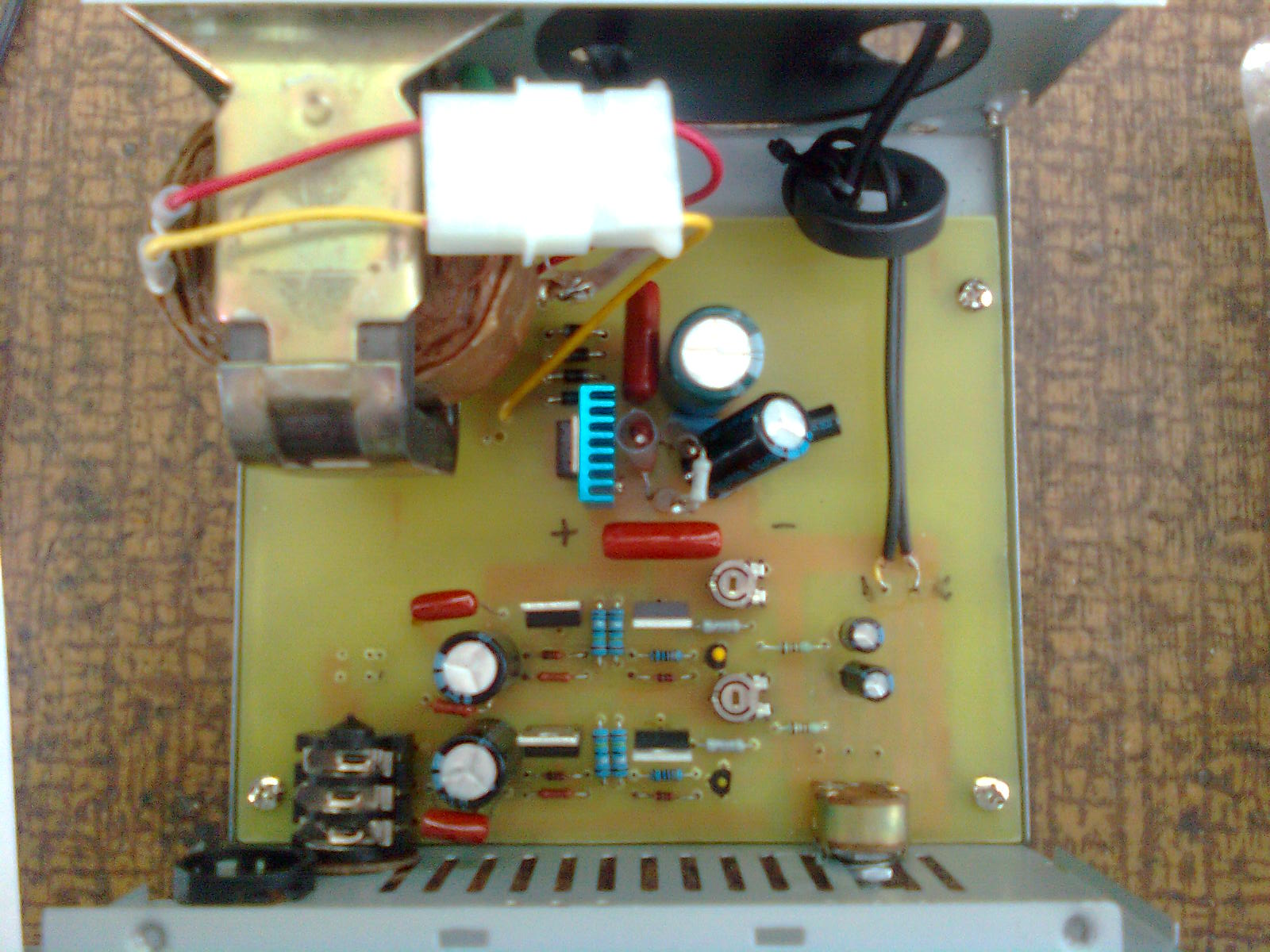

Благодарю от всей души всех тех , кто поддержал эту очень интересную тему! (Особая благодарность RomanST !!!) Именно с вашей помощью мне удалось построить и усовершенствовать данный конструктор Мой вариант получился не таким красивым, как у некоторых участников на фото выложенных здесь, но звучит он превосходно! Мысль поменять КТ815/КТ814 на Toshiba 2SC2238/2SA968 соответственно, оказалась очень не плохой и весьма ценной! С отечественными звучит отлично, но чего-то не хватает, звук слегка не уютный, нет уравновешенности на громкости выше средней, шипящие просто сверлят уши буквально, не хватает микродинамики высоких, немного выпучена середина, басов бы чуточку побольше...(это при всём при том что компоненты подбирались не один день и пробовались все возможные варианты электролитов и шунтов к ним, Транзисторы разных производителей и годов производства, разные емкости фильтра блока питания, кстати расчётной ёмкости 2200 мкФ вполне достаточно, дальнейшее её увеличение никакого эффекта за собой не влечёт если стабилизатор работает в нормальном режиме ). Прислушивался к нему 3 месяца и после этого поставил тошибу включил и каково же было моё удивление мне с первых минут показалось, что я могу видеть ушами!!! Звук замечательно преобразился, концертные записи обрели объём, металл зазвучал именно так как по-моему он должен звучать , слышно как перебирают струны не то что медиатором, а пальцами, вокальные партии звучат великолепно, нет ничего к чему бы можно было придраться Сравнивал свой на тошибах с усилителем товарища( у него собран на BD139/140, ) звучание его усилителя мне не понравилось, но как говориться на вкус и цвет...

[marchenkovdmitry 6]

Михаил Николаевич



Поздравляю



с усилителем товарища( у него собран на BD139/140, )



Не леман случайно?

[Михаил Николаевич 6]

Михаил Николаевич



Не леман случайно?



Спасибо за поздравления! А леман это кто, не просветите немного?

[marchenkovdmitry 6]

Михаил Николаевич



Леман, это вообще понятие растяжимое Вот оригинал: http://www.doctorhead.ru/catalogue/?i=523&p=1&pr=77&order=4&inum=2 но, есть и копии http://www.doctorhead.ru/forum/viewtopic.php?f=9&t=6837&start=0 http://doctorhead.ru/forum/viewtopic.php?f=9&t=7150

[Михаил Николаевич 6]



Леман, это вообще понятие растяжимое Вот оригинал: http://www.doctorhead.ru/catalogue/?i=523&p=1&pr=77&order=4&inum=2 но, есть и копии http://www.doctorhead.ru/forum/viewtopic.php?f=9&t=6837&start=0 http://doctorhead.ru/forum/viewtopic.php?f=9&t=7150



Спасибо что прояснили! А у товарища тоже лаконик 07, у нас с ним уши одинаковые , Sennhiser HD 598

Кстати на днях решили проблему щелчка в наушниках при включении усилителя в сеть. Поставили защитный диодик 1N4007 параллельно R10 проводимостью в направлении от ноги Adj к ноге Out( по даташиту это защита стаба от Козы на выходе)



[RomanSt 34]

Доброго времени суток товарищи!

Благодарю от всей души всех тех , кто поддержал эту очень интересную тему! (Особая благодарность RomanST !!!)

Спасибо и поздравляю!
