Электролиты Elna Silmic, зашунтированы полипропиленом Rifa.

Резисторы Vishay/Dale, на выходе Xicon.

На громкости ALPS.

Разъёмы Cardas, для ушей - родной NEUTRIK.

Вместо 3102 - Toshiba for audio (сейчас не помню какие точно - надо смотреть), вместо 814-815 - BD139-BD140 с радиаторами (больше понравилось с большим током покоя - без радиаторов у очень сильно греются).

SergAl

Здорово получилось. Есть возможность измерить в RMAA под нагрузкой и выложить до кучи?

Классный апгрейд!

Как звучать стал? Большие отличия от оригинала?



Спасибо



Звук естественно изменился.

Во-первых за счёт увеличения напряжения добавилось дури - DT880 раскачивает легко.

Ну а насчёт качества звука и разговора нет. Тонкостей уже не помню - давно это было. Можно конечно откопать и вариант с родными платами и комплектухой и сравнить, но как-то не до того.

Т.к. это был первый опыт самостоятельной сборки, был очень удивлён насколько сильно повлияла замена резисторов (их поменял в последнюю очередь) - звук будто "прочистился".



Есть ещё мысль поменять BD139-140 на Toshiba 2SC2238/2SA968. Иноземцы пишут, что при такой замене звук становится более мягким и бас получше.

Есть возможность измерить в RMAA под нагрузкой и выложить до кучи?



С RMAA, к сожалению, пока напряженка. Всё блин собираюсь освоить, да руки не доходят.

Если дадите ссылку, где "на пальцах" расписано буду очень благодарен.

Кто может выложить фото уже готового правильно спаянного усилителя, чтобы можно было спаять по картинке.

Вот откопал с "родными" платами и комплектухой:



Только на громкости ALPS и чуток добавил ёмкости в БП (просверлил дырки и подпаялся выводами).

Ну и, для сравнения, модифицированный:

RomanSt

Для LM317 такая емкость (1000мкф) не есть хорошо.

Пожалуй, да, согласен. Нужно даташиты внимательно читать! И в случае большой выходной емкости ставить защитный диод. (Хотя напряжение на выходе не столь и велико.)

Решение оказалось куда как проще! Посмотрел данные на этот стаб и подумалось, а почему в схеме БП усилителя нет конденсатора микрофарад на 10 или больше между ADJ (1-я нога) и землей? Он как раз должен уменьшить величину наводок. Поставил 47 мКф х 35В низкоимпедансный. Шум многократно снизился.

Вот что пишут об этом разработчики:

The adjustment terminal can be bypassed to ground on the

LM117 to improve ripple rejection. This bypass capacitor prevents

ripple from being amplified as the output voltage is

increased. With a 10 ?F bypass capacitor 80dB ripple rejection

is obtainable at any output level. Increases over 10 ?F do

not appreciably improve the ripple rejection at frequencies

above 120Hz. If the bypass capacitor is used, it is sometimes

necessary to include protection diodes to prevent the capacitor

from discharging through internal low current paths and

damaging the device.

In general, the best type of capacitors to use is solid tantalum.

Solid tantalum capacitors have low impedance even at high

frequencies. Depending upon capacitor construction, it takes

about 25 ?F in aluminum electrolytic to equal 1?F solid tantalum

at high frequencies. Ceramic capacitors are also good

at high frequencies; but some types have a large decrease in

capacitance at frequencies around 0.5 MHz. For this reason,

0.01 ?F disc may seem to work better than a 0.1 ?F disc as

a bypass.

SergAl

Там методом тыка не сложно разобраться. Нажимаете кнопочку, вылезает окошко где видно уровень сигнала. Выставляете нужную громкость и нажимаете кнопочку тестирования. После теста нажимаете кнопочку для генерации веб страницы с результатами теста. В общей сложности 3 кнопочки нажать нужно.



Чтобы тест был правильным нужно в выход усилителя воткнуть разветвитель. В который нужно воткнуть наушники и шнур для соединения с линейным входом звуковой карты. Разветвитель на рынке будет рублей 30 стоить. Если без нагрузки подключите результаты будут не достоверные.

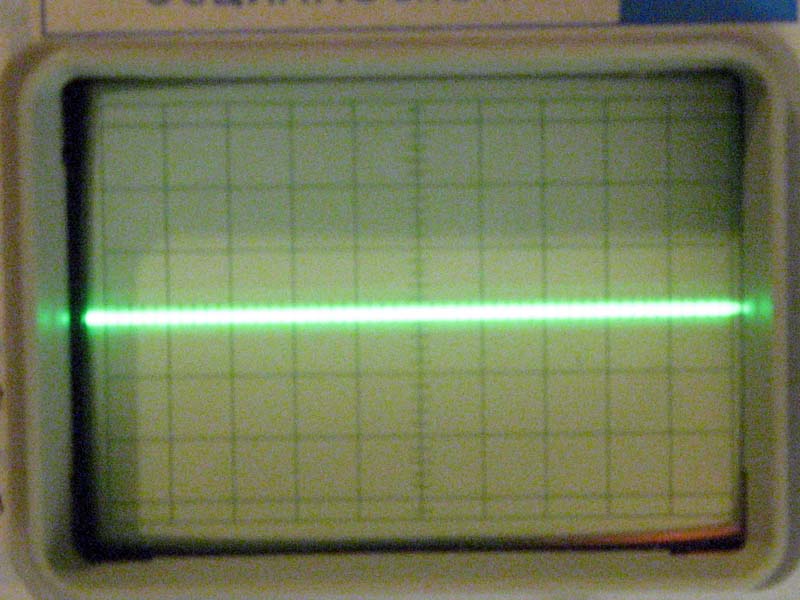

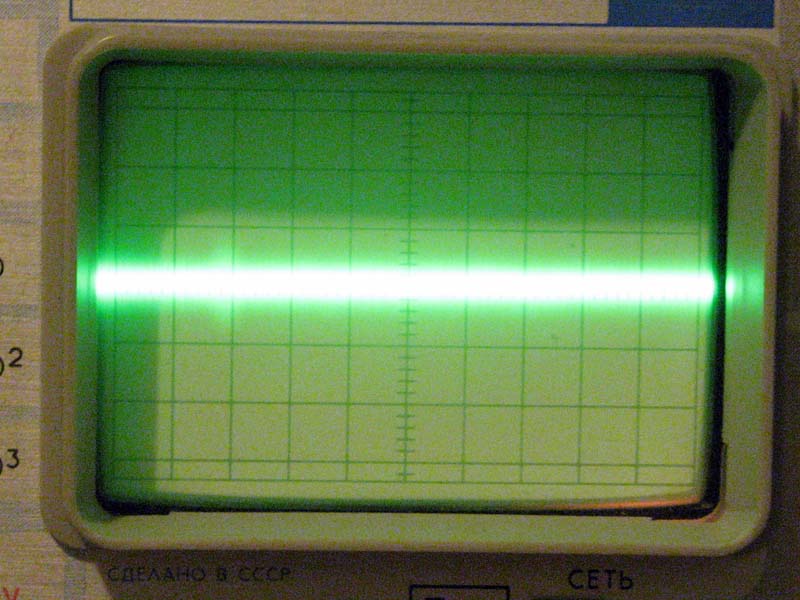

Заодно провел небольшую лабораторную работу. Снял осциллограммы по питанию до и после установки конденсатора. Предел - 5 мВ. (Осциллограф так себе, поэтому приходится немного яркость подкручивать, из-за чего линия толстовата.)

ringer

Спасибо, что подсказали насчёт переходника.

Как будет время займусь.

какая мощность у 2 омных резисторов?

какая мощность у 2 омных резисторов?

Думаю хватит и 1 ватт. Если влезут можно и 2.

Для интересующих проблемой подавления шума интегральных стабилизаторов серии LM: http://www.wenzel.com/documents/finesse.html

Кто может выложить фото уже готового правильно спаянного усилителя, чтобы можно было спаять по картинке.

Вот откопал с "родными" платами и комплектухой:



Только на громкости ALPS и чуток добавил ёмкости в БП (просверлил дырки и подпаялся выводами).

Ну и, для сравнения, модифицированный:

Ну что, получилось неплохо. Теперь можно и следующую конструкцию более сложного усилителя попробовать, например М куб.

http://www.amb.org/audio/mmm/

Ну что, получилось неплохо. Теперь можно и следующую конструкцию более сложного усилителя попробовать, например М куб.

Спасибо. М куб один уже собран: http://www.doctorhead.ru/forum/viewtopic.php?f=9&t=4601&start=150, второй, модифицированный в процессе, "упаковки".

Ну что, получилось неплохо. Теперь можно и следующую конструкцию более сложного усилителя попробовать, например М куб.

Спасибо. М куб один уже собран: http://www.doctorhead.ru/forum/viewtopic.php?f=9&t=4601&start=150, второй, модифицированный в процессе, "упаковки".

Можно в "балансе" М куб попробовать.

1) народ, разъясните куда какую ногу у 2SC1815 припаивать, а то уже вертел всяко разно бес толку.

2) подстроичниками не могу выставить напряжение, все время статично показывает 2.84, в чем причина?

1) народ, разъясните куда какую ногу у 2SC1815 припаивать, а то уже вертел всяко разно бес толку.

Слева направо - эмитер, коллектор, база. Смотрите даташиты, там написано всегда.



2) подстроичниками не могу выставить напряжение, все время статично показывает 2.84, в чем причина?

Не посмотрев на то как вы спаяли сложно сказать почему так может быть.

Какое напряжение на выходе блока питания?

на выходе 18V,

http://fastpic.ru/view/17/2011/0312/3ed ... e.jpg.html

на выходе 18V,

http://fastpic.ru/view/17/2011/0312/3ed ... e.jpg.html

Вроде бы все большие транзисторы припаяны задом наперед. И вы уверены что можно BD140 заменить на KTA968? Не нужно ли при этом пересчитывать остальные элементы на схеме?

они оба pnp, поэтому уверен

они оба pnp, поэтому уверен

Работать должен конечно, но частотные характеристики и режимы работы могут отличаться, и в результате для прямой АЧХ может потребоваться изменение номиналов других элементов в схеме. Время открытия/закрытия перехода может отличаться. Оптимальное смещение и ток покоя могут отличаться. Я далеко не спец, сам рассчитать схему не смогу, может кто то более вменяемо ответит...

Cashmoney

BD139-140 достаточно мощные чтобы раскачать практически любые наушники. Усилок этот высокоомные наушники не тянет из за низкого напряжения на выходе, а не из за того что мощности транзисторов не хватает.

спасибо, разобрался.

Поковырявшись в своем TLM-07 понял причину басбуста который у меня был с модом LabATа. Он появляется не из за увеличения тока покоя транзисторов, а из за конденсатора шунтирующего диоды при увеличенном токе покоя. Так что если кто нибудь хочет бас буст на своем TLM-07, то сделайте мод LabATа, подключите шунтирующие конденсаторы через выключатель, и выведете его на переднюю панель Чем больше емкость тем сильнее буст. 0.5uF даст примерно +3дБ.

да там вроде баса и так достаточно, хотя у меня уже пихать некуда...
