Nalcon 0 Опубликовано 2 марта, 2013 zag18Ясно. Спасибо. Буду иметь ввиду. MS audio laboratoryВыражаю благодарность за теоретически ликбез. Dmitriy1963Температуру замерил прибором, взятым у знакомого.(Внешне схож с паяльником, но жало "очень игольчатое".)Показатель составил 38,3 градусов Цельсия ровно ^_~ .(Даже "легендарные" HDD Seg. Bar. ES.2 выдерживали больше...)Меж тем, вся цифровая техника подключена через ИБП.(А звуковая техника подключена к ИБП через Weiduka AC2.2!)Чужеродные токи из сети, вроде как, исключены (едва ли не совсем).Плюс, некоторые утверждают: "ток покоя ОУ со временем уменьшается". Всем...С другой стороны, всякое бывает... Но я не могу найти 47 Ом и 1 В...А что, если будет 47 Ом и 0.5 / 2.5 / 5 / 10 В? Как это повлияет на усилок?Кстати, на картинках: желтый-синий-черный-золотой-коричневый -> 46 Ом?Кстати, рядом стоящие с заменёнными, резисторы - меньше - а полоски схожие: 4,65 Ом?Кстати, резисторы, стоящие на замене, 8к4 - таки они 15? Путано... Выходит же 80004? Тракт: ПК -> USB -> YuLong DA8 -> 2x RCA Timber Kimber Kable WBT 1m -> Yulong A28 > BD 990 Vin85 Fix*.Питание: APC Smart UPS C 1500VA LCD -> Yulong P18 (стаб) -> 4x Yulong D230 (кабели). Ныне не востребованное. Все в наличии. Пока ;=) ... ЦАП Maverick Audio TubeMagic D2 (металлический корпус разбирался, ламповый выхлоп жужжит).ЦАП Terratec DMX 6Fire USB (незначительные кошачьи царапки на верхней части корпуса).УСЬ Matrix M-Stage (металлический корпус разбирался, перепаян 1 сгоревший резистор).УХИ AKG 530 (кожанные амбушюры потрескались, провод цел, но кое где чуть приплюснут).УХИ BD 990 ED250 (оголовье и амбушюры отданы "винтажу", остались драйверы на "старом" оголовье).МБ 2x RCA Chord Crimson PLUS 1m.ОП 4x((OPA627BP)x2) на платформах, в классе A. ************************************************************************************************"Неважно, куда ты пойдешь... Все соединены!" [Ивакура Лэйн]"Всё может случиться... И всё - случается! Так говорила Пануру..." [из а/ф "Фантом Бугипоп"] Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

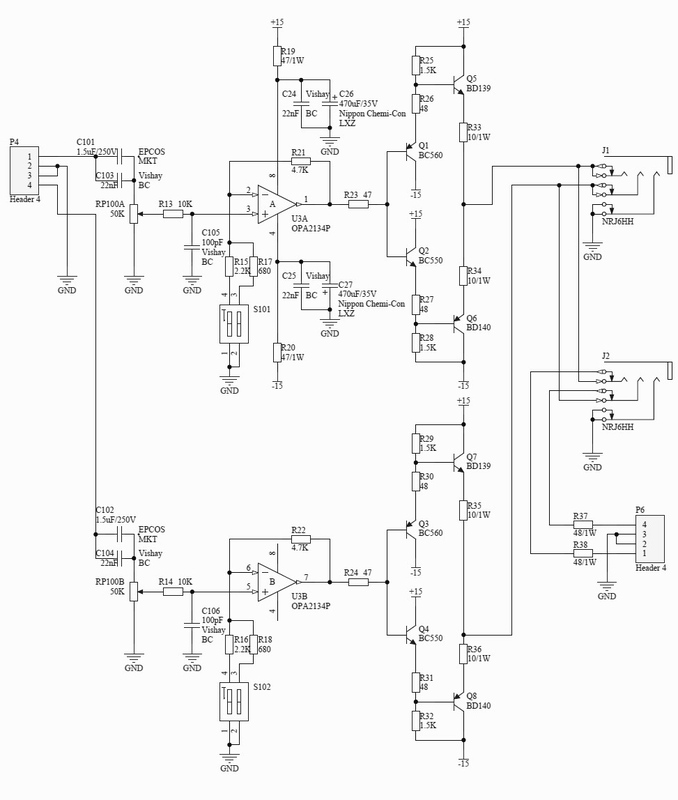

zAg 3 251 Опубликовано 2 марта, 2013 Nalcon желтый-голубой-черный-золотой-коричневый -> 46 Ом/1%желтый-фиолетовый-черный-золотой-коричневый -> 47 Ом/1%Какие проблемы в поиске, закажите по интернету в крайнем случае.Рядом стоящие с заменёнными, тоже 47 Ом но на 0,5Вт.Что за резисторы, стоящие на замене, 8к4 - таки они 15? Не понятно о чём речь?Вот Вам парачка схем Вашего усилителя. Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка). CD Player (mod), DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),Amplifier's:ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),ZAG : RoyalGlass (Super mod Panda HA-1MK2),Lehmann BCL (mod).Cables RCA: ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated), DAXX R100.Headphones: ZAG : 800SW (capcule sennheiser HD800), Sennheiser HD650, ATH-FC707, Ritmix RH-508.Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated). Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

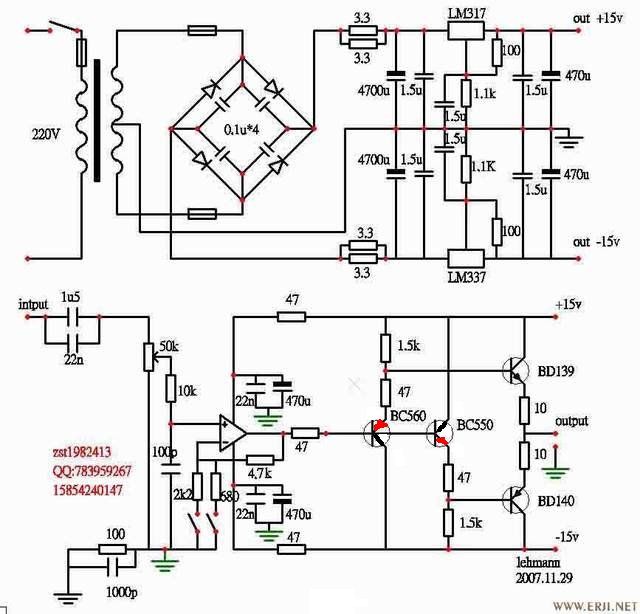

Goo8s 37 Опубликовано 2 марта, 2013 Ещё одну схему, до кучи. ESI Juli@ > Lehmann BCL - копия > Audio-Technica W5000, Sony SA5000, AKG K601, K240DF, Sennheiser HD650 Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
lyoha 29 Опубликовано 2 марта, 2013 Nalconhttp://www.filebox.ru/p/rezistor/Скачайте и опознавайте резисторы по полоскам, цыфиркам и прочим вторичным половым признакам. Если усилить го***, получится усиленное го***.©longrunМало кто представляет себе, сколько мошенников и безумцев населяет ничейную зону между современной наукой и психиатрическими лечебницами. (С) С.Лем "Глас господа" Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Nalcon 0 Опубликовано 3 марта, 2013 zag18Goo8sСпасибо. Хотя я не очень разбираюсь в инженерии.Мне тяжело сопоставить схему и реальное устройство. lyohaБлагодарю. Уже, к счастью, нашёл кучу подобного софта.К сожалению, ни одна программа не меряет мощность рассеивания ... Тракт: ПК -> USB -> YuLong DA8 -> 2x RCA Timber Kimber Kable WBT 1m -> Yulong A28 > BD 990 Vin85 Fix*.Питание: APC Smart UPS C 1500VA LCD -> Yulong P18 (стаб) -> 4x Yulong D230 (кабели). Ныне не востребованное. Все в наличии. Пока ;=) ... ЦАП Maverick Audio TubeMagic D2 (металлический корпус разбирался, ламповый выхлоп жужжит).ЦАП Terratec DMX 6Fire USB (незначительные кошачьи царапки на верхней части корпуса).УСЬ Matrix M-Stage (металлический корпус разбирался, перепаян 1 сгоревший резистор).УХИ AKG 530 (кожанные амбушюры потрескались, провод цел, но кое где чуть приплюснут).УХИ BD 990 ED250 (оголовье и амбушюры отданы "винтажу", остались драйверы на "старом" оголовье).МБ 2x RCA Chord Crimson PLUS 1m.ОП 4x((OPA627BP)x2) на платформах, в классе A. ************************************************************************************************"Неважно, куда ты пойдешь... Все соединены!" [Ивакура Лэйн]"Всё может случиться... И всё - случается! Так говорила Пануру..." [из а/ф "Фантом Бугипоп"] Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты

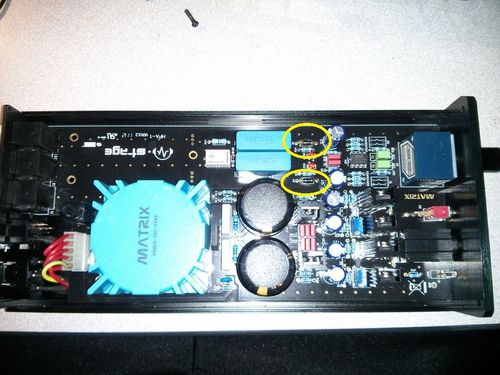

zAg 3 251 Опубликовано 3 марта, 2013 Nalcon Ваши сгоревшие резисторы по схеме, это R19 и R20. Продам усилитель для наушников Panda Amp. Classic (новый). Собран из набора Panda amp. KIT с использованием серебросодержащего припоя Oyaide-SS47, кабеля из монокристалической меди Oyaide PA-02, трансформатора Talema 50VA, позолоченных терминалов Neutrik, корпус заводского производства (не самоделка). CD Player (mod), DAC, ZAG : Sapphire (Super mod Buffalo IIISE-Pro - analog full Z-Foil resistive signaling pathway and other improvements).Cables Digital RCA (SPDIF): Oyaide DR-510 (silver 5N),Amplifier's:ZAG : AMB Beta22 Crystal (full Z-Foil resistive signaling pathway and other improvements - Super mod AMB Beta22),ZAG : RoyalGlass (Super mod Panda HA-1MK2),Lehmann BCL (mod).Cables RCA: ZAG : Flame AR7 SPC-Reference SC (PCOCC-A Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated),ZAG : Silver Bullet (??) (Two Wire Gauge, UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated), DAXX R100.Headphones: ZAG : 800SW (capcule sennheiser HD800), Sennheiser HD650, ATH-FC707, Ritmix RH-508.Headphones Cables 4 pin XLR (Furutech) / 4 pin miniXLR (Furutech FT-610mF):ZAG : SA-N7 ADR 2.5 (Silver Angel) (asymmetric diameter ratio of 2.5 hot and cold conductors) (UP-OCC Mono Crystal Silver Wire with solid stranding, Deep Cryo Treated),ZAG : Red Davil 0.6 (UP-OCC Mono Crystal Copper Wire with solid stranding, Deep Cryo Treated). Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
MS audio laboratory 179 Опубликовано 3 марта, 2013 К сожалению, ни одна программа не меряет мощность рассеивания ...Ориентироваться нужно по размерам резистора. Нигде на корпусе не указывается его мощность рассеяния. Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
Nalcon 0 Опубликовано 12 марта, 2013 Всем ещё раз спасибо!!! Большущее спасибо!!! Пока ни чего менял и не перепаивал. Нагрев снизился и я собрал корпуса.В ЦАПе обклеил крышку над почти прилегающим к ней ОУ (люфт ~1/5 мм).Звук не перестаёт радовать. Но есть странные изменения... А именно: ушили шумы на, как считалось, сгоревших RCA и...И, при переходе с "привыкшегося" (на сей момент) режима, - звук остаётся неизменным.Теперь, все провода, все входы / выходы звучать СОВЕРШЕННО ОДИНАКОВО. Вот же ж!..Пропал дисбаланс правого и левого каналов на Timber Kimber Kable WBT и Chord Crimson PLUS. Если подключить только один комплект 2RCA в звуке нет искажений. В тишине не шипит.Но, если переключится в режим "пустого" выхода, куда ничего не вставлено, слышишь "пшшш...".Если подключить оба комплекта 2RCA, то всё работает без единого подозрения на сбой тракта.(Здесь высказывалась мысль о том, что "завышенные" резисторы м.б. "антеннами" - возможно "оно"?) Самые явные изменения:1) Раньше была чёткая разница между "нормальным" и "ламповым" выходом Maverick D2...2) Раньше звук проводов Timber Kimber Kable WBT и Chord Crimson PLUS сильно отличался...(При чём, "китайский ноунейм", звучит совершенно так же - не хуже, не лучше, а было фу-как.) Тракт: ПК -> USB -> YuLong DA8 -> 2x RCA Timber Kimber Kable WBT 1m -> Yulong A28 > BD 990 Vin85 Fix*.Питание: APC Smart UPS C 1500VA LCD -> Yulong P18 (стаб) -> 4x Yulong D230 (кабели). Ныне не востребованное. Все в наличии. Пока ;=) ... ЦАП Maverick Audio TubeMagic D2 (металлический корпус разбирался, ламповый выхлоп жужжит).ЦАП Terratec DMX 6Fire USB (незначительные кошачьи царапки на верхней части корпуса).УСЬ Matrix M-Stage (металлический корпус разбирался, перепаян 1 сгоревший резистор).УХИ AKG 530 (кожанные амбушюры потрескались, провод цел, но кое где чуть приплюснут).УХИ BD 990 ED250 (оголовье и амбушюры отданы "винтажу", остались драйверы на "старом" оголовье).МБ 2x RCA Chord Crimson PLUS 1m.ОП 4x((OPA627BP)x2) на платформах, в классе A. ************************************************************************************************"Неважно, куда ты пойдешь... Все соединены!" [Ивакура Лэйн]"Всё может случиться... И всё - случается! Так говорила Пануру..." [из а/ф "Фантом Бугипоп"] Поделиться сообщением Ссылка на сообщение Поделиться на другие сайты
