ABC-Edel - конвертер и все что с ним

[angnkn 333]

Там скорее не в джамперах дело.

Скорее всего вопрошающий имел ввиду, что мы все дружно поймем, что у него в компе стоит Sotm tx-USB c выключателем питания USB порта 1 и при отключении питания по шине USB Эдель не работает.

Но читать матчасть надо, т.к. на стр.6 есть картинка, на которой изображено, что у Эдель есть:

-Bus-powered Section и

-Ext.-powered Section.

Соответственно при пропадании питания по USB, часть схемы "Bus-powered Section" обесточивается.

Т.е. при любом варианте питания, без напряжения 5В на шине USB Эдель не работает.

[safary147 320]

Все верно)

... Sotm tx-USB c выключателем питания USB порта 1

Не знал про этот момент,

у меня нетбук, и на усб +5 всегда.

Изменено 28 декабря, 2014 пользователем safary147

[rioran 0]

Читать матчасть.

Как организовано стр.6.

При подключении внешнего питания надо выдергивать джамперы Стр. 13.

Само собой я джамперы выдернуты!

В отношении Sotm: http://www.sotm-audi...catalog/item/19

Там есть переключатель подачи тока USB.

Сорри, действительно думал, что все поймете! Буду следующицй раз писать подробнее.

Собственно и испрашиваю, но как раз и не понял, что на этой картинке стр. 6 изображено по этому и спорсил.

Теперь все понятно, спасибо!!!!!!!!!

Изменено 28 декабря, 2014 пользователем rioran

[vitta77 820]



Так вот, не понятно совсем, если на Sotm отключить подачу тока (переключатель в положении Off) то Edel не работает, а если включить питание Sotm в положение On то Edel работает нормально, звук идет.



Именно так, на входе Едел должны быть эти +5В всегда.

И именно по этому критично как запитан Сотм в компе, очень желательно его запитать от линейного БП, благо это не сложно и не особо дорого.



[сергей е 16]

У него и сотм от линейного и у мамы полное линейное.

[Urez 2 505]

У него и сотм от линейного и у мамы полное линейное.

Что за железо, где заказывали линейники, какой вольтаж на плату вывода usb?

[rioran 0]

У него и сотм от линейного и у мамы полное линейное.

Что за железо, где заказывали линейники, какой вольтаж на плату вывода usb?

3 Линейника у меня для материнской платы (на 12в, 3.3в, 5в), 1 линейник на процессор (12в.), 1 бп для включения и отключения всех блоков питания при запуске компа, 1 линейник на Сотм (оставил пока 8,6В), 1 линейник для едел. навсех блоках питания подстроечники поэтому можно регулировать намного вольтаж. Практически все блоки питания на трансах Тамура, хорошие провода на 24 пин, Хороший клеймы заказывал на 24 пин, все спаяно припоем Ояде (кроме блока питания включения и отключения компа). Все линейные блоки питания мне сделал форумчанин " сергей е". Спасибо ему большое, за терпение, поскольку сам могу только паять не более.

Все это хозяйство вместе с материнской плате стоит в двух корпусах.

[Urez 2 505]

@rioran,Ясно, корпус большой получился на все это хозяйство наверное, интересно бы было посмотреть, выложите фото?

Сотм на 8,6- чья то рекомендация/на слух?

[rioran 0]

@rioran,Ясно, корпус большой получился на все это хозяйство наверное, интересно бы было посмотреть, выложите фото?

Сотм на 8,6- чья то рекомендация/на слух?

Сотм 8,6 в выставил на слух,, мне так показалось, но теперь с едел, буду пробовать и другой вольтаж.

Корпуса не слишком большие получились, фото выложу думаю, через несколько дней если интересно, сейчас как раз доделываю внутри корпусов разводку.

[сергей е 16]

@rioran,Ясно, корпус большой получился на все это хозяйство наверное, интересно бы было посмотреть, выложите фото?

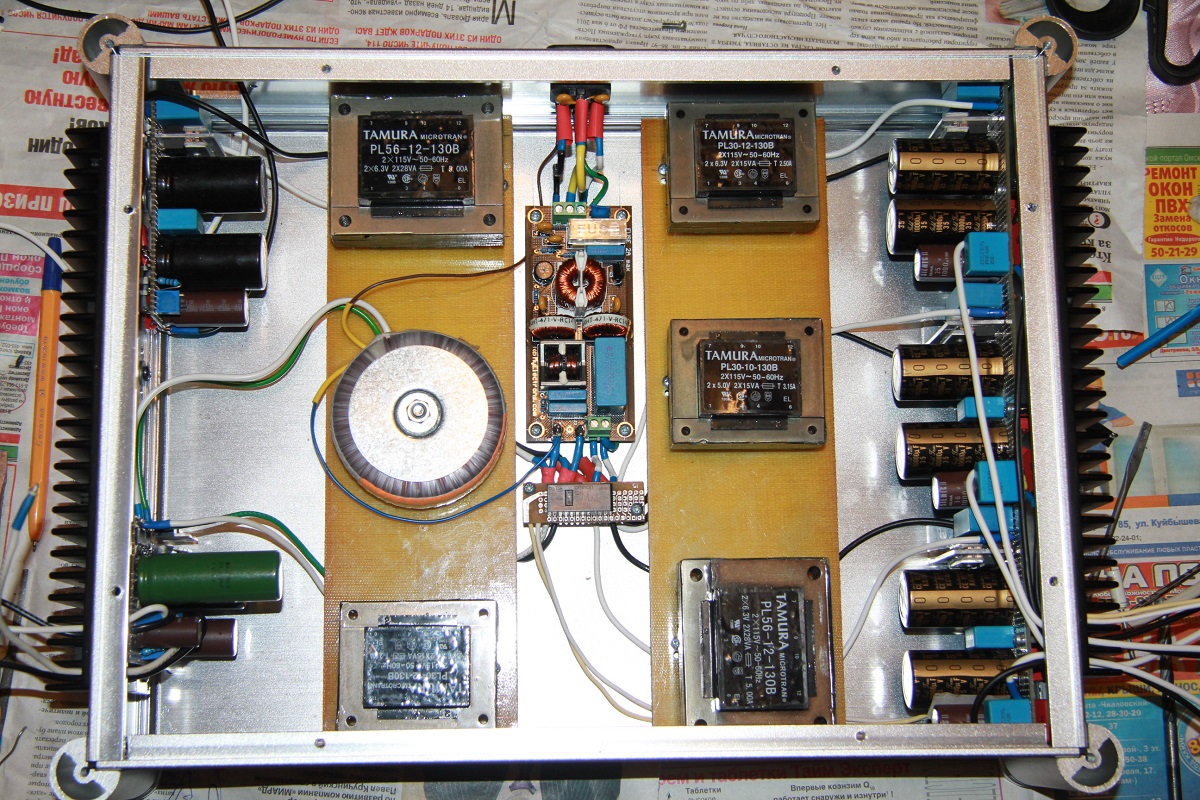

Могу свой бп выложить, корпус стандартный 42х7(внутр. высота)х30см.

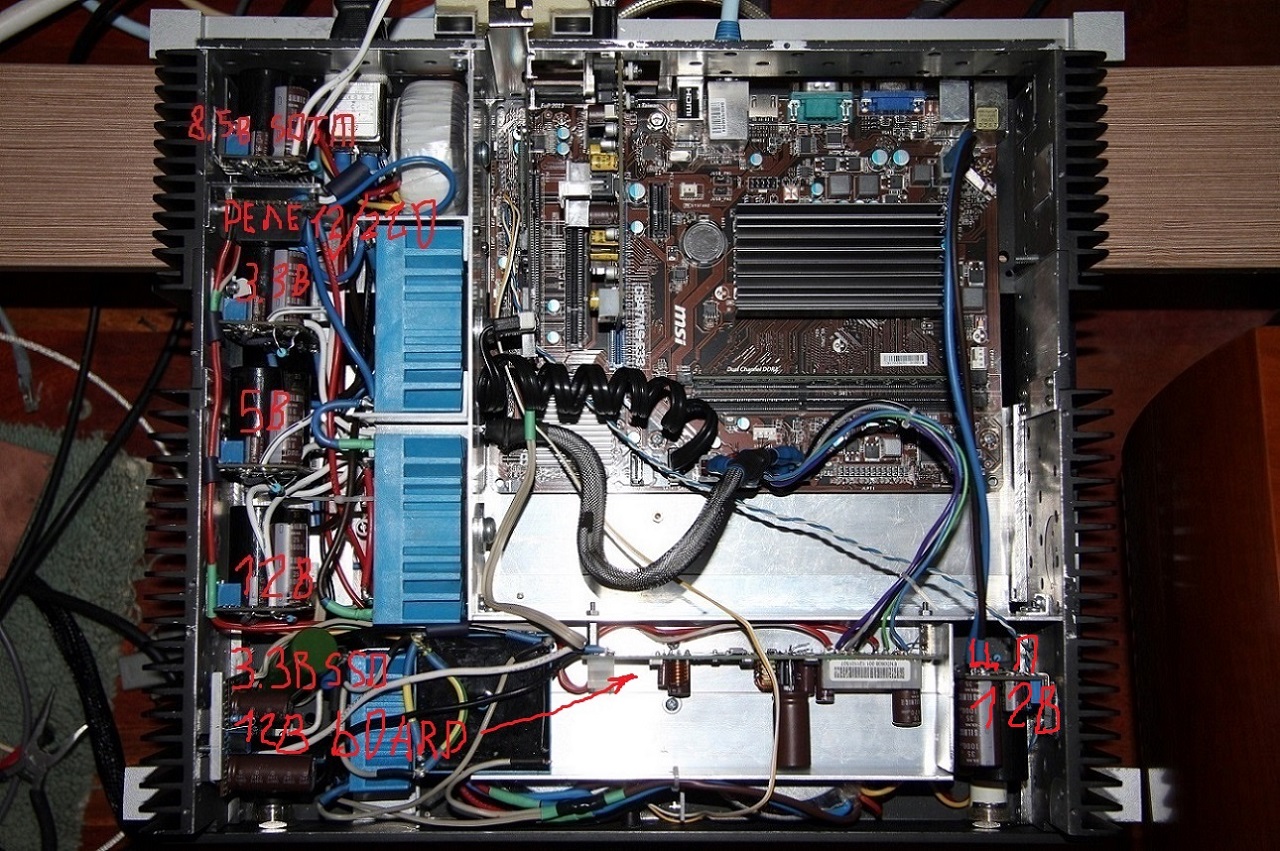

Бп для сотм и плата управления находятся во втором корпусе с мамой.

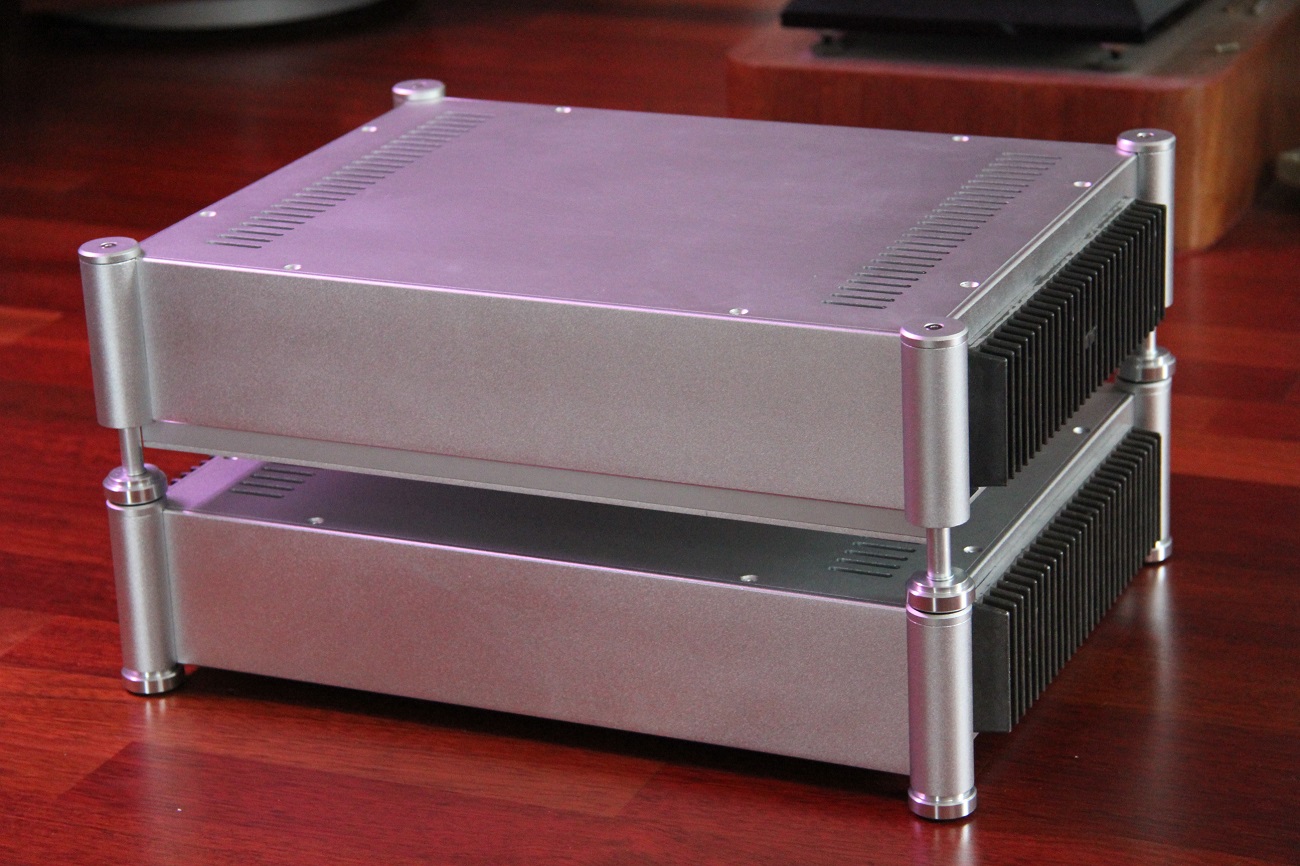

Вид в паре.

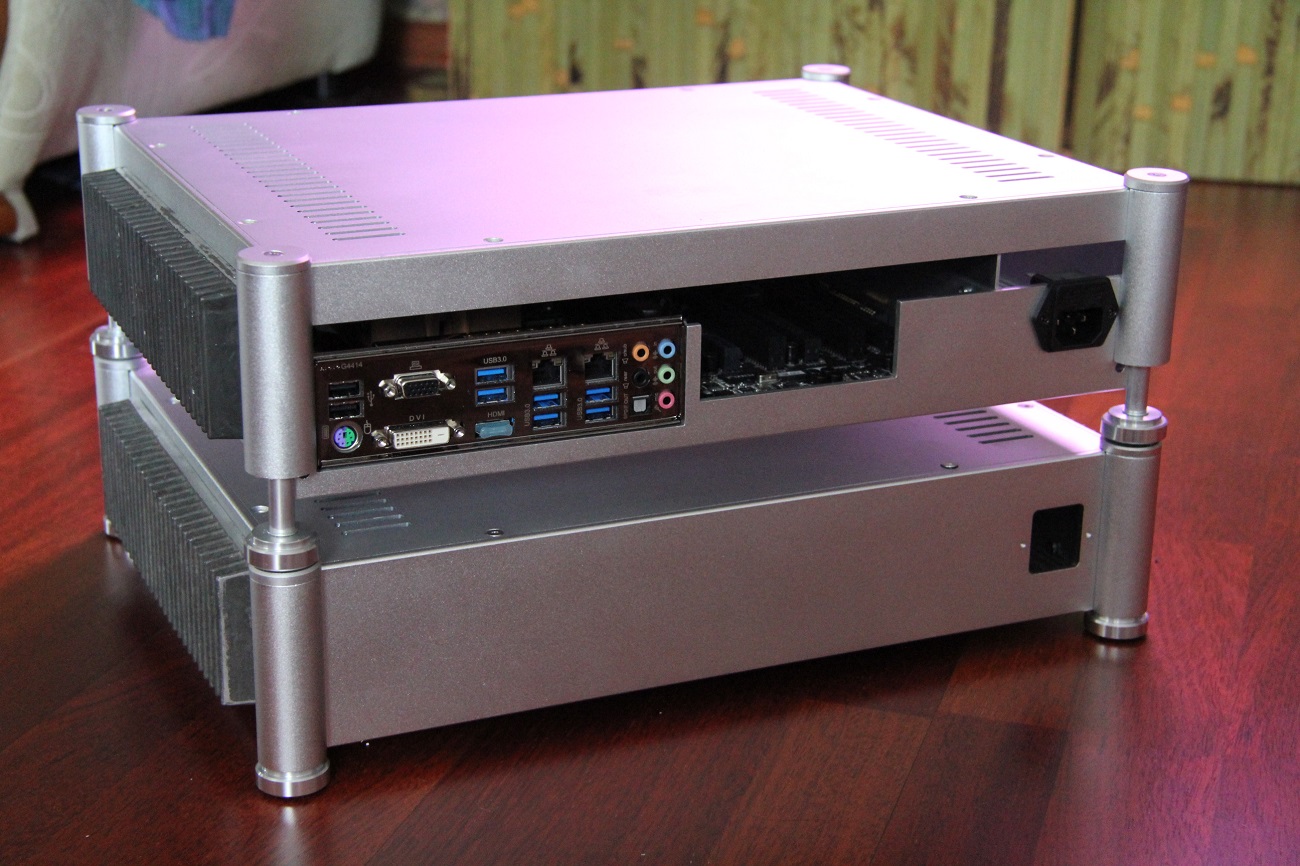

Вид сзади.

[сергей е 16]

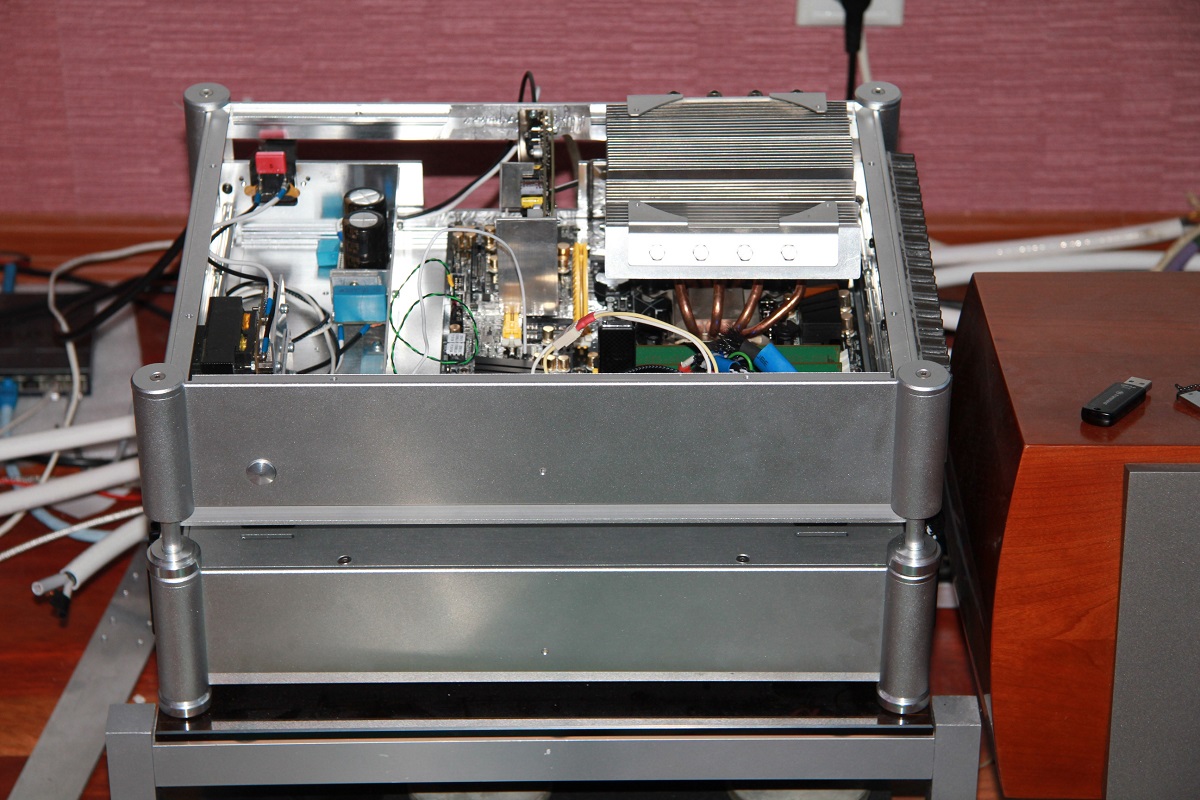

Более законченный вариант, но ещё не конечный и кулер будет другой, привязанный к радиатору .

[Urez 2 505]

@сергей е,

Вид отличный, не думали в одном сделать каком-нибудь от Streacom например тоже с пассивом на ребра?

[сергей е 16]

А что думать, у меня есть в одном с 7 бп, но только мама не более мАТХ. Как 2 блочный доведу до ума, то одна корпусной станет сервером для музыки, если не замечу разницы по сравнению с промышленным насом + лин.бп, то выставлю на продажу.

Изменено 28 декабря, 2014 пользователем сергей е

[Urez 2 505]

У меня есть в одном с 7 бп

Перфекционизма не многовато?

[сергей е 16]

Нет предела совершенства.

Изменено 28 декабря, 2014 пользователем сергей е

[seryj 1 000 6 Тракты]

Нет предела совершенства.

Это правда.

Вот у меня все звучит просто на 5 с плюсом, но червяк гложет хочу попробовать другой цифровик.

Но я его в свое время, когда монтировал эдель в корпус припаял напрямую к плате.

Причина проста, не знал какой провод соединяющий плату и терминал rca, гарантированно не будет деградировать звук еще до того как он попадет на цифровой кабель.



Но есть одна проблемка в таком решении: я не могу сравнивать разные цифровые кабели.

Вот пришло время все же разобраться с этим вопросом.

Поэтому прошу совета у тех кто в курсе: какой именно провод можно использовать для соединения платы и rca терминала и какой терминал купить, имея ввиду , что подключаться будет качественный цифровик в районе 300 долл.

Изменено 24 февраля, 2015 пользователем seryj

[Thunderhook 70]

Я себе поставил терминал DH Labs CM-R1 Chassis RCA socket кабель пока самый обычный, со временем планирую сделать коаксиал из DH Labs D-750 заодно и терминал с эделькой им соеденю, а покупать лучше у Эстонского офф дилера DH Labs у них там все в 2-3 раза дешевле чем у нас.

[angnkn 333]



Вот у меня все звучит просто на 5 с плюсом, но червяк гложет хочу попробовать другой цифровик.

Но я его в свое время, когда монтировал эдель в корпус припаял напрямую к плате.

Причина проста, не знал какой провод соединяющий плату и терминал rca, гарантированно не будет деградировать звук еще до того как он попадет на цифровой кабель.



Но есть одна проблемка в таком решении: я не могу сравнивать разные цифровые кабели.

Вот пришло время все же разобраться с этим вопросом.

Поэтому прошу совета у тех кто в курсе: какой именно провод можно использовать для соединения платы и rca терминала и какой терминал купить, имея ввиду , что подключаться будет качественный цифровик в районе 300 долл.

Может потому и звучит на 5+, т.к. Вы изначально все правильно сделали, убрали три лишних звена в цепи между платой и ЦАПом.

[seryj 1 000 6 Тракты]

Я себе поставил терминал DH Labs CM-R1 Chassis RCA socket кабель пока самый обычный, со временем планирую сделать коаксиал из DH Labs D-750 заодно и терминал с эделькой им соеденю, а покупать лучше у Эстонского офф дилера DH Labs у них там все в 2-3 раза дешевле чем у нас.

Интересный вариант, спасибо и недорого, на оф. сайте готовый метровый 130$. И можно в нарезку взять, решается проблема внутренней разводки.

Вот только хотелось бы знать какой звуковой почерк у D-750 и уровень по сравнению с топами, ведь этой заменой уже хотелось бы закрыть тему еще на пару лет как минимум..

Ранее я наметил покупку ACOUSTIC ZEN MC2 , он имеет несколько мясную подачу. 800м это как раз в тему. И еще один кандидат Virtual dynamics Master , но это дороговато и найти не просто. Но чем тогда подводку к терминалу делать?

Может кто сравнивал DH Labs и AZ?

Изменено 24 февраля, 2015 пользователем seryj

[seryj 1 000 6 Тракты]

Может потому и звучит на 5+, т.к. Вы изначально все правильно сделали, убрали три лишних звена в цепи между платой и ЦАПом.

Про лишние звенья я согласен конечно. Но хотелось бы провести корректное сравнение конвертера едель с гидрой например. А как это сделать, если на еделе несъемный кокс? Да и кокс хотелось бы подобрать, чтобы уже не сомневаться, что это лучший вариант.



ps. Сейчас в основном слушаю БСО, уже давно не оцениваю звук по тон. балансу или динамике или каких то других отдельных качеств звука, но только по степени реализма и погружения. оценка звука идет на каких то трудно определяемых параметрах на чистой интуиции. Так что какой то кабель может совершенно неожиданно вдруг удачно вписаться в систему даже не зависимо от цены.

Изменено 25 февраля, 2015 пользователем seryj

[angnkn 333]

Может потому и звучит на 5+, т.к. Вы изначально все правильно сделали, убрали три лишних звена в цепи между платой и ЦАПом.

Про лишние звенья я согласен конечно. Но хотелось бы провести корректное сравнение конвертера едель с гидрой например. А как это сделать, если на еделе несъемный кокс? Да и кокс хотелось бы подобрать, чтобы уже не сомневаться, что это лучший вариант.



ps. Сейчас в основном слушаю БСО, уже давно не оцениваю звук по тон. балансу или динамике или каких то других отдельных качеств звука, но только по степени реализма и погружения. оценка звука идет на каких то трудно определяемых параметрах на чистой интуиции. Так что какой то кабель может совершенно неожиданно вдруг удачно вписаться в систему даже не зависимо от цены.

Т.е. сначала немного ухудшим, чтобы потом немного улучшить? Стоит ли игра свеч?

Тем более сомнения все равно останутся.

[angnkn 333]

Скажите, пожалуйста, кто знает, можно ли с платы вывести AES/EBU?

нет нельзя, только spdif

[onto_log 174]

Неужели так никто и не делает готовые изделие на Edel? Я бы купил, если в корпусе есть сама плата + питание для нее. Перерыв кучу форумов, не нашел, чтобы кто-то делал под заказ - только для себя.

[safary147 320]

http://forum.doctorhead.ru/index.php?app=classifieds&module=core&do=view_item&item_id=10169

[onto_log 174]

http://forum.doctorh...m&item_id=10169

Сама плата + доставка по последнему прайсу обойдутся в 265 швейцарских франков или 17000 руб по текущему курсу. 780$ - это три цены. Сама плата может работать и на питании от USB - т.е. чтобы ее использовать, достаточно 17 тр + припаять кусок провода с RCA разъемом. Вопрос: за что еще 2 цены? На hi-fi.ru висит объявлении о конвертере на Edel + USB карта аудифильская за 49000 руб. - те же три цены. У меня ЦАП (Audiolab M-DAC) стоил в два раза меньше. Вот и думай - то ли забить на Edel и взять на XMOS Gustard U12 за 12500 руб, или самому заказать Edel из Швейцарии и потом колхозить к ней внешнее питание.
