Усилитель «Семигор» И. Семынина

[bodom78 10]

Подскажите пожалуйста,что у всех Семигор светлый из-за связки КТ602+КТ908,успокойте меня,я не хочу в это верить.Просто зашёл на Вегу описал свою проблему так же как здесь и сразу откликнулся человек и посоветовал поменять связку КТ602+КТ908 на КТ608+ГТ806 и сказал что со связкой транзисторов как в Семигоре у него он тоже очень светлый получился и он решил проблему поменяв на КТ608+ГТ806.Если честно не хотелось бы по новой заморачиваться с поиском других транзисторов.Не может быть так,никто никогда мне не говорил что Семигор очень светлый.

Изменено 22 августа, 2013 пользователем bodom78

[RomanSt 34]

Менять транзисторы на другие - получить совсем другой характер звука. Какой - никому не известно. Это только самому нужно слушать. Суммарная бетта - все дело в ней.



UPD А какие входные разделительные конденсаторы установлены? Есть ли пленочные конденсаторы в качестве шунтов на входе и выходе? Если есть, то какие?

Изменено 22 августа, 2013 пользователем RomanSt

[bodom78 10]

RomanSt Помогите пожалуйста,что я не так сделал при измерении бетты кт908 в 1200-ом посте? Перечитал кучу информации по измерения бетты транзисторов,сжёг четыре предохранителя.И так ничего и путёвого не получилось.

[RomanSt 34]

Решил всё таки измерить сам бетту на 908-ом,отпаял коллектор 602-го от коллектора 908-го и измерил ток коллектора 602-го и получилось 66 мА.Потом ток эмитора 908-го то есть 294 мА разделил на 66 мА и получилось 4.5,по моему хрень какая-то.Транзистор кт908 разве может иметь бетту 4.5?

Бетта 908=Ur/(18*Ik602) - 1 тут эта формула уже приводилась, кажется. Вот по ней и измеряйте. Ur - падение напряжения на эммитерном резисторе, Ik602 - ток коллектора 602-го непосредственно в его цепи.

Все переводим из миллиампер в амперы!



Мне кажется, что по вашим измерениям Ik602 слишком велик. На порядок больше чем обычно!

[SGAl 1]

Подскажите пожалуйста,что у всех Семигор светлый из-за связки КТ602+КТ908,успокойте меня,я не хочу в это верить.Просто зашёл на Вегу описал свою проблему так же как здесь и сразу откликнулся человек и посоветовал поменять связку КТ602+КТ908 на КТ608+ГТ806 и сказал что со связкой транзисторов как в Семигоре у него он тоже очень светлый получился и он решил проблему поменяв на КТ608+ГТ806.Если честно не хотелось бы по новой заморачиваться с поиском других транзисторов.Не может быть так,никто никогда мне не говорил что Семигор очень светлый.

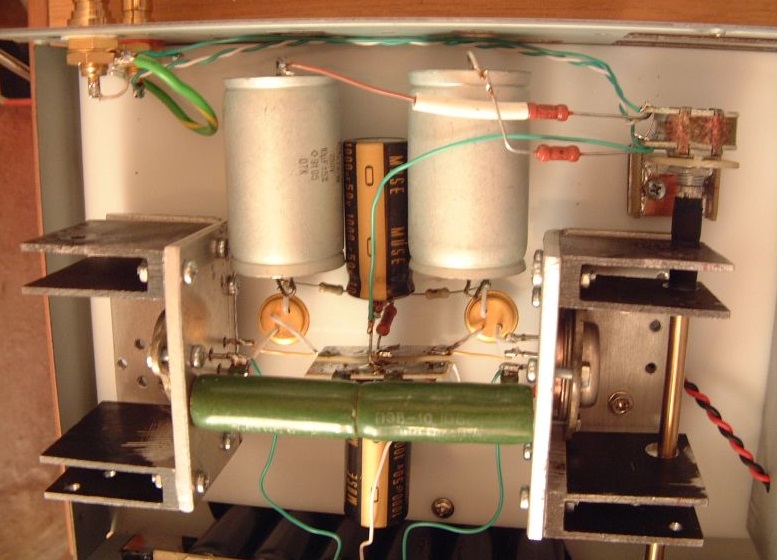

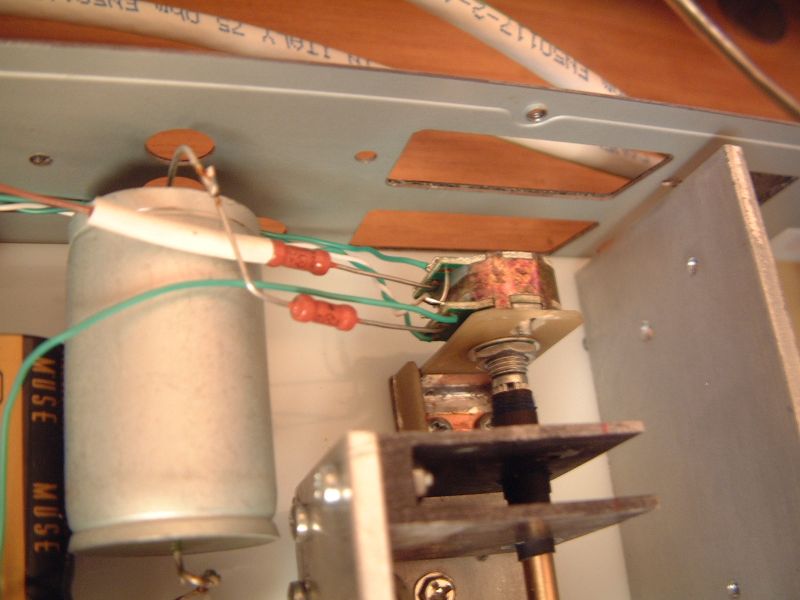

Транзисторы проверьте, монтаж, фото усилителя покажите. Тогда можно будет что-то посоветовать.

[Krab 3]

@bodom78, Возможно мультиметр показывал не 66 мА, а 6,6 мА! Смотрите внимательно в каком положении он стоит, потому как такой большой ток быть не должен! Если я прав, тогда выходит, что бетта ваших транзисторов порядка 45. И надо подбирать бетту 602-х, чтобы получить примерно 3500 в сумме.

Если не дефицит у вас 602-е то замените их на 602-е с беттой = 80 или рядом, например!)

Изменено 24 августа, 2013 пользователем Krab

[RomanSt 34]

Возможно мультиметр показывал не 66 мА, а 6,6 мА! Смотрите внимательно в каком положении он стоит, потому как такой большой ток быть не должен! Если я прав, тогда выходит, что бетта ваших транзисторов порядка 45. И надо подбирать бетту 602-х, чтобы получить примерно 3500 в сумме. Если не дефицит у вас 602-е то замените их на 602-е с беттой = 80 или рядом, например!)

Я вот тоже так думаю! Но нужно вначале точно измерить. И если это окажется верным, то тогда понятно, откуда появился "светлогор"!

Бетта не КТ908 не 30-33, а 45. Суммарная бетта, скорее всего, перевалила в результате за 5000. Отсюда и подчеркивание ВЧ.



Но это все догадки. Нужно дождаться результатов измерений.



Да, забыл! Токи нужно измерять после прогрева радиатора и транзисторов. Т.е. в рабочем режиме повторителя.

Изменено 24 августа, 2013 пользователем RomanSt

[bodom78 10]

Сейчас попробую точно измерить бетту на 908-ом.В общем делаю так,включаю Семигор и грею минут 30 для верности.Потом в схеме отсоединяю коллектор 602-го от коллектора 908-го и измеряю ток,один щуп на коллектор 602-го,а второй на коллектор 908-го и результат вычесляю по этой формуле Бетта 908=Ur/(18*Ik602) - 1

Правильно я понял?

[bodom78 10]

Замерил один 908-й-ой по методу описанному выше.Вышло с небольшим округление 34.И того 34 х 126 = 4284.Попробую 602-ой поменять с беттой 126 на другой с беттой 85 и послушать как играет.

Изменено 25 августа, 2013 пользователем bodom78

[Jaster 634 5 Тракты]

4200 нормально, не должно быть перекоса на ВЧ. Разве что самую малость резковато может звучать, но не может быть тональный баланс сильно меняться.

[bodom78 10]

Jaster,а могут быть входные кондёры слишком светлые?

[Jaster 634 5 Тракты]

@bodom78, могут, если их емкость недостаточна. То же и с выходными..

[RomanSt 34]

Jaster,а могут быть входные кондёры слишком светлые?

Шунты никакие не ставили на входные-выходные конденсаторы?

Изменено 25 августа, 2013 пользователем RomanSt

[bodom78 10]

Шунты никакие,не ставил,но на входе у меня стоят Duelund VSF-AL 100V 6.8мф,может они яркие?



[Jaster 634 5 Тракты]

@bodom78, нет, они шикарны.. ) А на выходе что стоит?

[bodom78 10]

Два ничикона кз по 1000 мф каждый на канал.То есть 2000 мф на канал.

Изменено 26 августа, 2013 пользователем bodom78

[Jaster 634 5 Тракты]

Должно хватать, если резисторы все согласно схемы... чудеса.

[bodom78 10]

Сегодня попробовал поменять 602-ые с меньшей беттой,было 126 поменял на 85.В звуке ничего не изменилось,всё так же много ВЧ.Я вот что подумал,может это 908-ые такие попались с одной партии светлые.Не могу понять из за чего это всё.Может БП новый сделать на хороших деталях,а то у меня на дешёвых спаяно.Из за проводов не может быть,я пока всё соединил проводами от компьютерного БП и немного витой парой.

[RomanSt 34]

кт908 светлые?! Так не бывает. Может в другой части тракта что накручено? Может на ПК что или фильтры какие?

БП семигора тут ни при чем. Провода тоже не играют вообще никакой роли. Ну, разве что железными соедините, но тогда СЧ-ВЧ как раз и не будет!

[Crus 1 529]

Может быть наводки (подвозбуд), попробуй заземлить на корпус, попробуй антизвонные резисторы.

Или напряжение до стабилизатора низкое. Какое выпрямленное до стаба, какое после стаба?

Выходные конденсаторы правильной полярностью включены?

[anryarty 21 3 Тракты]

Небольшой отчётик. Приехал китайскай DACT 21шаг.

Видок неочень. Цвет платок-зелёный. Шажки ровные, плавные(но для "на всякий" я бы смазал тех.вазелином). Номинал 10ком. Ось с "землёй" не соединена!

Имплантировал уже. Регулируется замечательно. Разности по каналам как таковой нет. Разве что от 0 до 1 шага, мне кажется нужно потише. Совсем чуток, но это придирки.



стоят Duelund VSF-AL 100V 6.8мф,может они яркие?

Не пробовали что-то другое. Хоть копеечное, такого же номинала? Хотя дуэлюнды... мож левак? Себя морально готовлю к их покупке.

Изменено 28 августа, 2013 пользователем anryarty

[bodom78 10]

anryarty Другое ничего не пробовал.Duelund покупал в Аудиомании,не думаю,что они леваком торгуют.Jaster в своё время ставил такие же из Аудиомании для апгрейда одному человеку в свой Семигор на заказ.

[bodom78 10]

Может быть наводки (подвозбуд), попробуй заземлить на корпус, попробуй антизвонные резисторы.

Или напряжение до стабилизатора низкое. Какое выпрямленное до стаба, какое после стаба?

Выходные конденсаторы правильной полярностью включены?

Напряжение до стаба 19В после 12.5В.Электролиты припаяны правильно.На корпус кстати не заземлял,а вот возбуд точно есть.При минимальном и максимальном положении альпса присутствует фон.А разве из за возбуда могут быть такие проблемы повышенные ВЧ?

[Krab 3]

@bodom78, Все равно я бы попробовал поменять входные разделительные кондеры на что-нибудь, пускай даже, дешевое! И отслушать заново! У меня высокие торчали, когда на первой самой пробе шунтировал входную пленку конденсаторами МБМ.

Еще стоит попробовать другой источник сигнала!

[bodom78 10]

Krab У меня в гараже давно валяются КБГ-МН 6мф 600В и есть МБГЧ.Наверное первые попробую. И обязательно возьму у соседа его цап и тоже послушаю и сравню.
