Усилитель «Семигор» И. Семынина

[Максим_В. 81]

Если коллектор КТ602 соединен с коллектором КТ908 то хрен что померяешь.Это перое. Bторое: с длинными проводами резкий рост тока коллектора говорит нам о возбуде или саморазогреве кристалла.

[Krab 3]

Максим_В.

У меня падает ток наоборот, мне уже говорили что мозможно не хватает мощьности трансу.

У меня есть еще один вариант усилка с одним каналом, пробовал как предусилок к гитаре) могу поэкспериментировать на нем) Но учитывая что там один канал то и ток должен быть в 2 раза меньше, но на нем такая же ерунда с падением тока в коллекторе) видиму мощность транса сдесь непричем)

Короче я так понял ток покоя измеряется так - от эмитера отключаю резистор и между ним и эмитером ставлю щупы и меряю ток, потом ток колеетора - отсоединяю коллектор 602 от коллектора 908 и к ним так же поключаю щупы как в случае с резистором и эмитером? потом делю первое на второе, отнимаю единицу и получаю бета транзистора 908?) Так пойдет или неправильно?

[Максим_В. 81]

Методом вольтметра точнее. Для наших целей достаточно ток эмиттера разделить на ток базы.Bсе равно погрешность в лапоть.

[Krab 3]

померил ток на эмитере отсоединив от него резистор, получилось вообще 36 мА если минус на конец резистора который был подключен к эмитеру а + к эмитеру, и 242 мА если минус на землю, т е на другой конец резистора, а + на эмитер.

Ток базы если минус на землю а плюс на базу - 6 мА,Напряжение на эмитере 6,37

[Максим_В. 81]

А вы влияние шунта в амперметре и сопротивление проводов амперметра учитываете?Повторяю,метод вольтметр точнее

[Krab 3]

О каком методе именно вы говорите? измерить напряжение на эмитере, разделить на 18 и полученный ток разделить на ток базы?

[Krab 3]

Решил как буду мерить!) мерию ток эмитера и делю на ток базы) получилось для кт908б - бета составляет где то 40, а померил для 2т908А = 32 - как раз самое то для подбора в пару 602 с бетой 125. причем все 3 транзистора одинаковые, наверно из за одной серии выпуска

[Krab 3]

Навозился я с замером бета)) решил заменить все же кт908б на 2т908а, не могу сказать что разницы нет, но точно определить в лучшую или в худшую сторону на непрогретых AKG 272 несмог! усилок стал помягче чуток может. стал заметен дисбаланс, такое ощущение что играть стало больше в правом ухе)) заменил на левом ухе входной конденсатор к73-17 4,7 мКф и убрал по 1 мКф МБМ кондеры, которые сильно добавляли верха, но были разных годов выпуска 77-го и 85-го, что возможно повлияло на баланс. Стало лучше по балансу, но все равно немного кажется что он есть. Другие слушатели данного уся ничего подобного не замечали. Оставил на ночь греть наушники и усилок flac форматом разной попсы, акустики и легким роком. С утра изменения были слышны в лучшую сторону!) дисбаланс почти перестал быть заметным. вокальные партии слушаются очень увлекательно, немного не хватает баса, но это скорее от ушей. Правда в динамических моментах, когда идет нагромождение инструментами, заметна каша, сложно разобрать по отдельности инструменты, но легкие партии с акцентом на вокал играют заметно сочнее и ярче чем раньше. Вообще непрогретые уши AKG звучали как то бумажно поначалу. в линию без усилителя слишком сухо, с усилком посочней, особенно заметно это на вокале.

[AntonAlipov 2 659 12 Тракты]

Krab еще немного терпения и доработок, и Семигор плавно превращается в Святогора!





[Krab 3]

AntonAlipov



Да уж)) то что на картинке из разряда демотиваторов с надписью внизу - "Психанул")))))))))



Не вижу смысла большого стремится к идеальному звуку усилителя, так как для разной музыки он разный)) Но к хорошему - смысл наверно есть))

[Jaster 634 5 Тракты]

AntonAlipov

Японцы жгут

[александр шумилов 428]

Krab еще немного терпения и доработок, и Семигор плавно превращается в Святогора!



Апупеть!

Что бы это могло быть?

[Krab 3]

Один вопросик - у меня на максимальной громкости и на минимальной начинает появлятся звук гудящего трансформатора, не громкий, но в паузах заметен! Я так понял это самовозбуд, с которым надо бороться шунтом на транзисторе 908. У меня как раз есть кт73-17 0,1 мкф. Шунт от коллектора 908-го один конец конденсатора, а другой куда?

[abasia 313]

Один вопросик - у меня на максимальной громкости и на минимальной начинает появлятся звук гудящего трансформатора, не громкий, но в паузах заметен! Я так понял это самовозбуд, с которым надо бороться шунтом на транзисторе 908. У меня как раз есть кт73-17 0,1 мкф. Шунт от коллектора 908-го один конец конденсатора, а другой куда?



Пробовал у себя фон гасить поставив 100...300 Ом в базы 602-х, помогало, ещё советуют шунтировать 220 пикофарад с базы КТ 602 в землю, но я без шунта обходился. Ещё есть мнение, что шунтирование от коллекторов на землю убивает звук.

[Krab 3]

abasia

Я пока решил не бороться с этой проблемой)) а просто не крутить регулятор до максимума или минимума)))

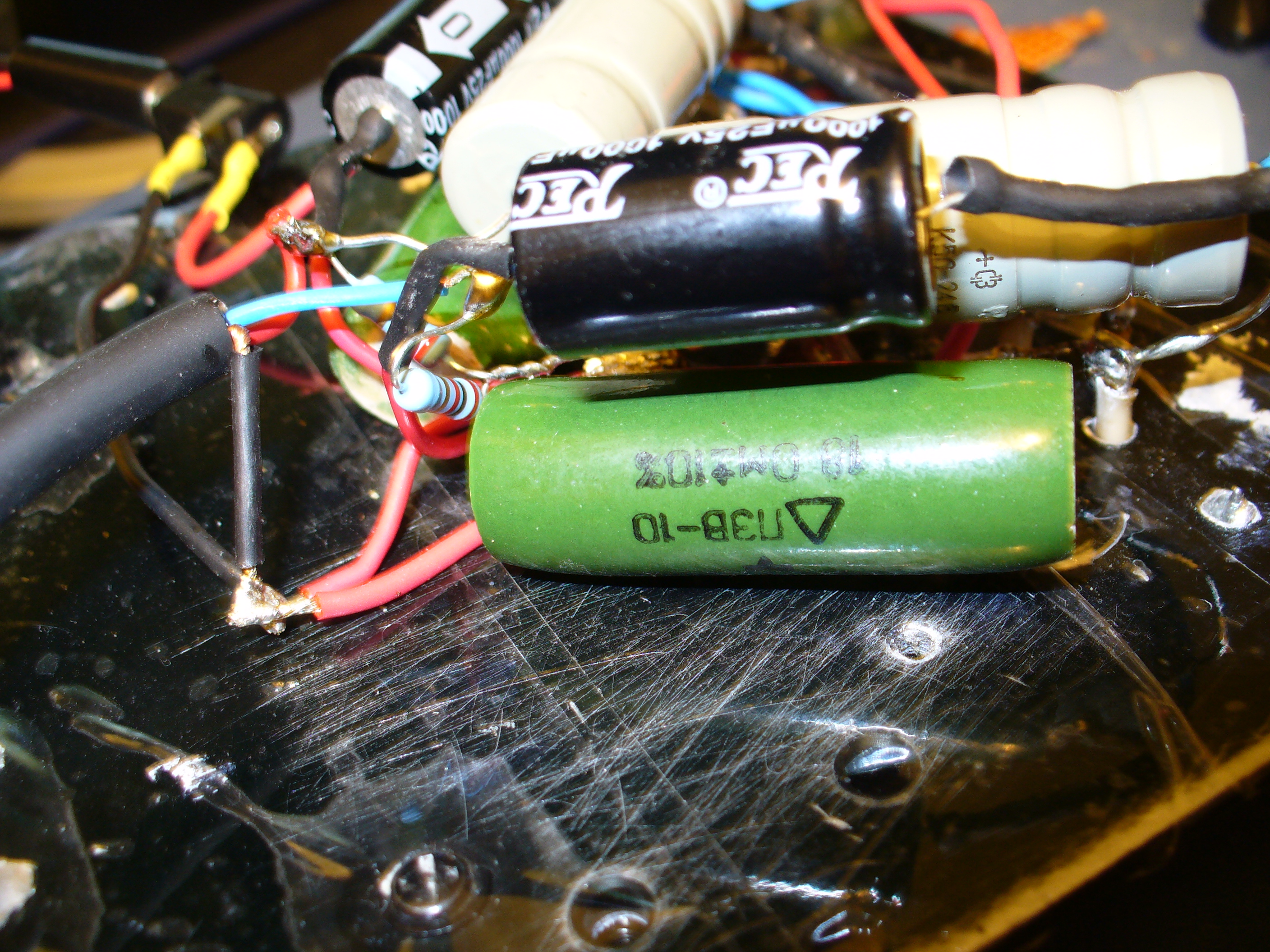

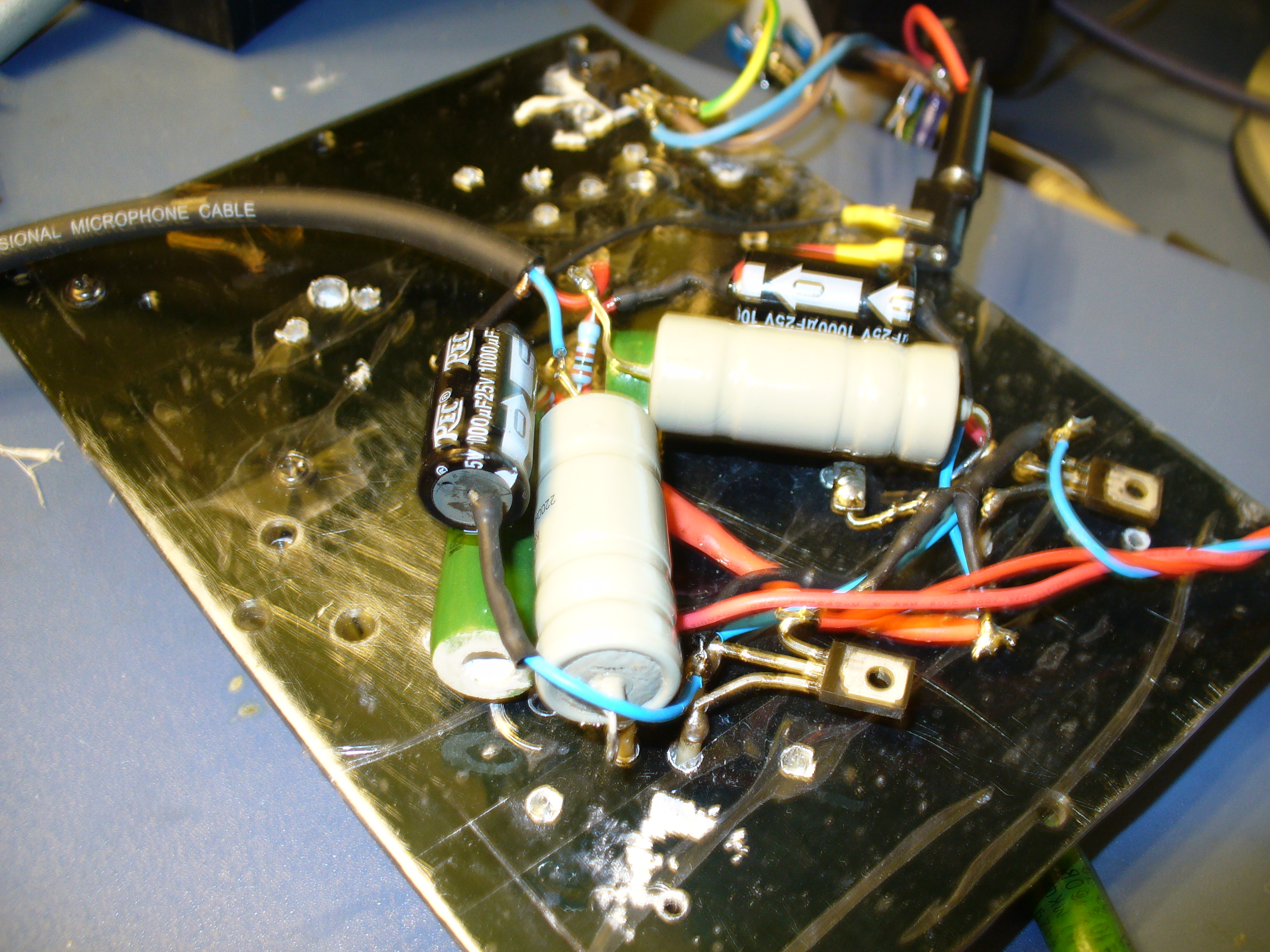

Пока жду "Правильных компонентов" на усилитель, решил немного поэкспериментировать с компоновкой уже имеющейся элементной базы)) Достал старенькие использованные в первой сборке к50-24 2200 мКф конденсаторы. так же обратно вернул новые аксиальные конденсаторы REC 1000 мКф и соорудил слоеный пирог из 3-х типов конденсаторов на входе - 4,7 мКф к 73-17, 3,3 какой то пленочник непонятный, но раньше неплохо звучал сольно, с небольшой нехваткой на высоких, ну и совершенно удивительные конденсаторы МбМ 1 мКф, которые сразу меняют характер звучания, особенно это касается высоких частот. Были бы у меня их штук 8 то поставил в параллель по 4 штуки, убрав все остальные. Звук неплохой, с МБМ стал более детальный, но выходной конденсатор к50-24 смущает. Оставлю прогреться и посмотрю что их этого получится.

[Jaster 634 5 Тракты]

Krab

Из всех К50, только К50-29 достойны стоять на выходе ИМХО.

[Krab 3]

Jaster



Скорее всего вы правы, но на выходные конденсаторы у меня пока толком альтернативы нет, Nichicon HD а уж тем более к50-35 я бы тоже не назвал эталонными на выход. Буду ждать хорошие детальки...

[Jaster 634 5 Тракты]

Krab

У меня есть Nichikon HE - почти то же самое. Вполне приличные конденсаторы, по моему не хуже К50-29, правда именно в семигоре на выходе я их не пробовал..

[Krab 3]

Я пробовал с nichicon HD, вполне неплохо звучат, но к50-24 после прогревки звучать более лампово, чтоли) Разместил их еще над эмиттерными резисторами, после 3-х часов работы чуть теплые, может за счет этого будут получше звучать)

Высоких не хватает им немного, вот думаю зашунтировать их чем-нибудь может, есть к42-у2 на 0,47 мкф, может ими попробую) сейчас не кручу эквалайзер на компе, чтобы быть максимально объективным в звучании усилителя.

[Jaster 634 5 Тракты]

Krab

Попробуйте зашунтировать выходные электролиты теми же МБМ или К42-У2.

[Максим_В. 81]

что поприличнее кондеров нет?

[Krab 3]

Jaster

к42у-2 - вот как правильно, я опечатался))) Некоторые их считают аудиофильскими, как и мбм)) ставил их как то на вход cMoy на opa2134, сразу же вырос уровень и глубина баса, а МБМ добавляет шероховатого детального верха)) ну на cMoy эти конденсаторы звучать гораздо лучше непонятных зеленых пленочников, или к73-17. Обязательно их попробую как будет время и отпишу) конденсаторы нормальные должны прийти думаю недели через 2, так что время пробовать есть)))))))))

Максим_В.

Да в том то и дело что из нормальных в магазине оказались только одна пара к50-29, и то 1000 мКф)) заказывал еще ROE 2200 на выход и ROE MKT какие то на вход по 4 мкф, но они не пришли, времени посылать жалобы и в этом духе не было, так что я решил плюнуть на это и заказать более популярные детали для Семигора)) Так что возможно все что ни делается - к лучшему)) А пока есть время поэкспериментировать ради собственного удовольствия)

[Максим_В. 81]

Параллельно К50-18 припаять низкоимпендансный кондер на 470-1000мк тот же джамикон и не париться

[Krab 3]

да я думал сделать паралельно к 50-29 и nichicon hd или джамикон

[Jaster 634 5 Тракты]

Krab

Вполне. 1000мф можно попробовать и вообще одни.. Хотя срез по басу надо посчитать..
