M2TECH (цапы - конвертеры)

[angnkn 333]

Можно еще закоротить жилу +5В(от компа) и землю сопротивлением в 100-200 Ом.

И в земляной провод последовательно впаять индуктивность-"бусину".

Получим самодельный iFi iUSBpower

[Потешный_Стрелец 3]

clubnewmen - "Евуня" у меня есть, все три коробки - вещь !!! Куплено в "Докторхэде", заметьте !!!



Вот бы кто обзор написал ? Сидя в ординаторской заниматся этим как-то не с руки. Отсылаю всех на "Динамит" - http://www.tnt-audio.com/sorgenti/m2tech_hiface_evo_e.html . Респект Саваре - батарейки "Космос" очень здорово сочетаются с хорошим качеством пайки - уважуха.

[savara 366]

Можно еще закоротить жилу +5В(от компа) и землю сопротивлением в 100-200 Ом.

То есть, получается, что на землю к конвертеру будет идти сразу три проводника - минус от батарей, минус от компьютера, и еще через 100-200 ом плюс от компьютера?



И в земляной провод последовательно впаять индуктивность-"бусину".

А расскажите, что это такое и как сделать - я завтра сделаю



Вообще любопытно, на сколько хватит батареек? Я обычно прихожу домой, включаю систему и до ночи не выключаю. Получается несколько 4-5 часов в день. Но не каждый день.



Респект Саваре - батарейки "Космос" очень здорово сочетаются с хорошим качеством пайки - уважуха.

Космос, говорят, имеет лучшее сочетание емкость/цена, поэтому они! А качество пайки-то и не видно, но надеюсь, что не плохое, вроде не в первый раз.

[Аид 164]

как же достали тролли в каждой ветке!!!То ли весна на подходе,то ли продавать трудно стало.

Результат пока неоднозначный - вроде бы есть ощущение, что от батарей звучит лучше, но сказать это со стопроцентной уверенностью не могу.

Такое же ощущение было,с аккумом как то безжизненно и стерильно.

[Maximuss 4]

купил акум-р на 7800ма/ч 5v, подпаял + и - в штекер, при этом + usb отрезал, звучание очень сильно поменялось: звук в целом стал плотнее, гораздо больше собранного баса, особенно высокие стали рельефные и воздушные и как бы более разлетаются, появилась некая галографичность звучания

[angnkn 333]

@savara,

Сопротивление замыкает + и - питания, идущее от компьютера. Наличие тока в этой цепи сообщает компу, что к порту ЮСБ подключено какое-то устройство. Иногда, без наличия этого тока устройство не определяется.

Бусина или индуктивность, например такая

Подключается последовательно в цепь земли ДО батарейки, т.е. между компом и батарейкой.

[savara 366]

Сопротивление замыкает + и - питания, идущее от компьютера. Наличие тока в этой цепи сообщает компу, что к порту ЮСБ подключено какое-то устройство.

Ага, а у меня как раз получилось, что компу нужен минус, подключенный к цепи, чтобы он увидел устройство. Но в принципе я понял - если поставить сопротивление, то можно и минус отключить от цепи, обеспечив полную развязку по электроконтактам. Индуктивность поставлю!

[max_sm 54]

@angnkn,

Поясните, пожалуйста, гуманитарию. Если есть ЦАП,ЮСБ модулю которого не нужно "+5" идущее с компьютера (вроде как люди отламывали контакт в проводе и ЦАП работал), то могу ли я отсоединить в кабеле и "землю" (не появится ли на разьёмах компа и цапа опасный потенциал)? Или землю оставить , но в разрыв поставить "бусину"? Или как-то иначе?*

Изменено 15 февраля, 2015 пользователем max_sm

[angnkn 333]

Сопротивление замыкает + и - питания, идущее от компьютера. Наличие тока в этой цепи сообщает компу, что к порту ЮСБ подключено какое-то устройство.

Ага, а у меня как раз получилось, что компу нужен минус, подключенный к цепи, чтобы он увидел устройство. Но в принципе я понял - если поставить сопротивление, то можно и минус отключить от цепи, обеспечив полную развязку по электроконтактам. Индуктивность поставлю!

Нет, минус (землю) размыкать нельзя!

[angnkn 333]

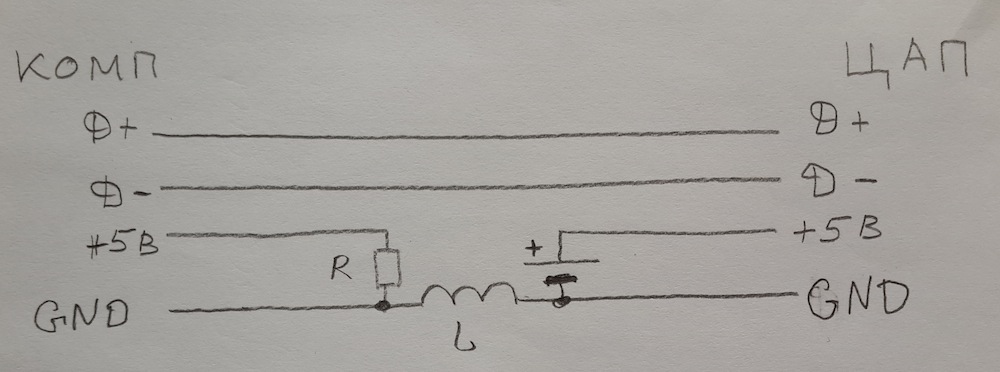

Примерная схемка.

[savara 366]

то могу ли я отсоединить в кабеле и "землю" (не появится ли на разьёмах компа и цапа опасный потенциал)?

Можете, я как раз вчера так сделал. Только компьютер устройство видеть перестает.



Примерная схемка.

О! Вот это понятно и ясно! Сейчас заеду в чипидип за резистором и катушкой и сделаю вечером.

[ivan-62 349 1 Тракты]

@angnkn,

Поясните, пожалуйста, гуманитарию. Если есть ЦАП,ЮСБ модулю которого не нужно "+5" идущее с компьютера (вроде как люди отламывали контакт в проводе и ЦАП работал), то могу ли я отсоединить в кабеле и "землю" (не появится ли на разьёмах компа и цапа опасный потенциал)? Или землю оставить , но в разрыв поставить "бусину"? Или как-то иначе?*



На большинстве цапов через провод +5 , цап определяется компом и находит драйвер , без +5 он просто не будет работать .

[max_sm 54]

@ivan-62,

У меня Matrix x-sabre. На хедфае попадалась инфа, что работает и без "+5".

Цитата: " PC -> 5V cut USB cable -> X-Sabre. Working." Землю вообще не трогать ?



Изменено 15 февраля, 2015 пользователем max_sm

[ivan-62 349 1 Тракты]

@ivan-62,

У меня Matrix x-sabre. На хедфае попадалась инфа, что работает и без "+5".

Цитата: " PC -> 5V cut USB cable -> X-Sabre. Working."



А я не утверждал что на всех.............на большинстве !

[max_sm 54]

@ivan-62,

А я пояснил, почему возник вопрос Просто выломать +5 контакт с одной стороны кабеля или ....ещё что-то?

Изменено 15 февраля, 2015 пользователем max_sm

[dm72 423]

А я пояснил, почему возник вопрос Просто выломать +5 контакт с одной стороны кабеля или ....ещё что-то?

+5 можно выломать. Землю обязательно оставить, т. к. без нее не заведется.

[savara 366]

+5 можно выломать. Землю обязательно оставить, т. к. без нее не заведется.

подтверждаю, именно так. Плюс не нужен, минус обязателен.

[angnkn 333]

@ivan-62,

А я пояснил, почему возник вопрос Просто выломать +5 контакт с одной стороны кабеля или ....ещё что-то?

Может быть три случая:

1. Цапу вообще не нужно питание от ЮСБ.

2. Цап определяется-включается по наличию +5В, но не использует напряжение для питания своих цепей.

3. Цапу нужно питание от шины ЮСБ для работы ЦАПа или его части.

если у Вас п.1, то скорее всего контакт +5В в цапе ни к чему не подключен, поэтому что-то ломать не имеет смысла.

Изменено 16 февраля, 2015 пользователем angnkn

[savara 366]

Примерная схемка.

Спасибо! Сделал! Получилось так:









Все работает, но иногда система теряет устройство, а метрум начинает мигать красной лампочкой. Так было и до того как я впаял резистор и индуктивность, думаю, может батарейки подсели, вчера 4,8 вольт снималось, а сегодня всего 4.

[angnkn 333]

@savara,

И как впечатления?

Эффект есть?

[max_sm 54]

если у Вас п.1, то скорее всего контакт +5В в цапе ни к чему не подключен, поэтому что-то ломать не имеет смысла.

Логика именно это мне и подсказывала)))) уточню смысл вопроса:не опасно ⚠ ли для аппаратуры,если откинуть и землю (или она служит выравнивание потенциалов)? провода для эксперимента не жалко,а вот спалить цап не хочется

[savara 366]

@savara,

И как впечатления?

Эффект есть?

Да, похоже, что есть, мягче звучит, рези меньше. Интересно будет послушать с Аркамом, уйдет ли там грязь.



Все-таки непонятно, почему отключается периодически. Замерил напряжение - уже 3.8-3.9 вольта. Не может быть в этом дело? Батарейки отдают по 1.3 вольта каждая, по току кз 0.9 в двух и 0.5 в одной из них.

[angnkn 333]

@savara,

И как впечатления?

Эффект есть?

Да, похоже, что есть, мягче звучит, рези меньше. Интересно будет послушать с Аркамом, уйдет ли там грязь.



Все-таки непонятно, почему отключается периодически. Замерил напряжение - уже 3.8-3.9 вольта. Не может быть в этом дело? Батарейки отдают по 1.3 вольта каждая, по току кз 0.9 в двух и 0.5 в одной из них.

Так 5в должно быть, а тут и 4 нет.



если у Вас п.1, то скорее всего контакт +5В в цапе ни к чему не подключен, поэтому что-то ломать не имеет смысла.

Логика именно это мне и подсказывала)))) уточню смысл вопроса:не опасно ⚠ ли для аппаратуры,если откинуть и землю (или она служит выравнивание потенциалов)? провода для эксперимента не жалко,а вот спалить цап не хочется

Без земли-минуса работать не будет.

Изменено 16 февраля, 2015 пользователем angnkn

[savara 366]

Так 5в должно быть, а тут и 4 нет.

Завтра попробую от лабораторного блока вместо батарей подать 5 вольт и посмотрю, будет ли стабильно работать. Ну и батарейки заменю. Похоже, что совсем ненадолго их хватает... Изменено 16 февраля, 2015 пользователем savara

[dm72 423]

Да, похоже, что есть, мягче звучит, рези меньше. Интересно будет послушать с Аркамом, уйдет ли там грязь.

Ну как, по прошествии времени? Есть эффект от самодельного iFi iUSBpower? Или на уровне показалось? Если есть, то тоже заморочусь.
