Lynxaudio в вашей системе

[AntonAlipov 2 659 12 Тракты]

dikvertin

в следующий раз точно встретимся , и тогда...

[dikvertin 975]

Договорились!

[sindbad07 3]

Ну что, коллеги, любители качественного звучания, таки я его родил, своего флагмана, чему безумно рад. С приобретением корпуса звук обрел тело!

Также были установлены высококачественные разъемы WBT, Cardas и сделана разводка, пока простой витой парой типа UTP.

Фильтры поставил EPCOS на 4 ампера, такие кирпичики было удобно монтировать на корпус, приклеив на двусторонний толстый скотч, трансы закрепил хомутиками.

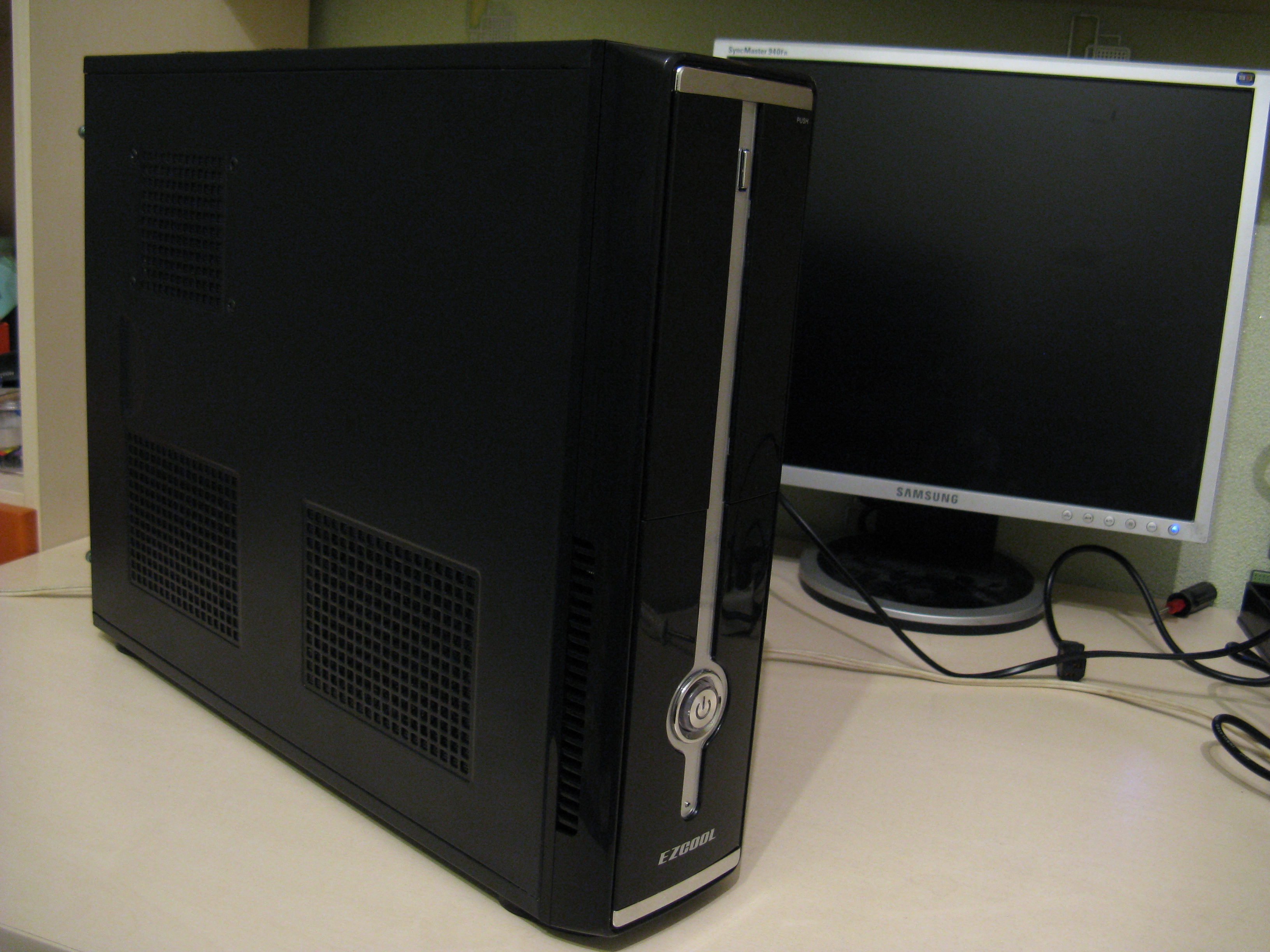

Немного о корпусе. Вот вам пример оформления устройства в недорогом компьютерном корпусе (~1500р). Хотя конечно пришлось неплохо над ним поработать, очень мне в этом деле помог гравер с гибким валом (бормашинка) с различными насадками. Из корпуса был удален блок питания, спилен отсек для жестких дисков и сидирома, выброшены лишние потроха. Также пришлось повозиться с установкой нового выключателя под существующую кнопку, до этого там стоял капсюль чисто на замыкание, как у звонка (т.е. АТХ). Не покупайте капсюли-выключатели такого же форм-фактора, они все расчитаны только на 30 вольт. Плату Фламенко установил в отсек с устройствами, расточив ненужную запасную планку от сетевой карты, ее крепление (ушки) на удивление подошли к Фламенко. "Друзья" с Востока также забыли установить пару заклепок, пришлось исправить, добавив пару винтиков. Да, еще я придумал сюда фальш-панель из текстолита, на которой закреплены разъемы. Всего на это ушла неделя-другая неторопливых работ, выполняемых поэтапно, т.е. не в ущерб праздникам и здоровью.



О звуке. Сегодня слушал его аж пять часов без остановки сначала на трехполосной акустике, потом в хороших наушниках. На акустике пока не "стемнело" успел послушать "Джорни" Вейкмана в обработке Стива Хоффмана, ребята это было нечто, полный отрыв от реальности.

На прогрев до улучшения звука ушло минут 5-10 от силы (до этого он работал пару дней в тестовом режиме). Звук я не узнал, это просто ураган эмоций и фантастический уровень детализации и разрешения. На одной записи (метал-группа Сальвадор) птички кружили вокруг моей головы и за спиной, ливень в лесу был РЕАЛЕН до безумия! И еще, где-то половина моих записей теперь уходят в мусорку, так как стало слышно все косяки, в т.ч. отдельных треков с альбомов, даже где я о них не подозревал. Сразу что бросилось в глаза (уши), это то, что четко стало слышно шумы ленты и т.п., но вместе с этим появился тот "аналог", от которого у меня отвисла челюсть и округлились глаза. Сцена и детализация просто недосягаема в моем понимании, ничего подобного я отродясь не слышал, и это только одна сторона медали. Поразили не только великолепная атака, но и затухания и реверберации, инструменты заиграли очень правдиво и натурально, задышали полной грудью. Еще слушал концерт Демиса Руссоса в Альберт Холле, он и раньше мне нравился, а теперь буквально убил. Много чего я послушал, всё было либо супер (особенно Хоффман), либо никак или одна резь в ушах.

Цап имеет настолько "мощный" и динамичный саунд, что просто отрывает от земли. Слышно каждую партию в отдельности, но целостность музыкального полотна при этом прекрасно сохраняется. Талант и артистизм музыкантов стал осязаем, чувствуется, что ребята старались, каждый на своем месте, т.е. чувствуется "рука" мастера и его самоотдача. Плохие записи звучат мутно, хочется добавить громкости, либо резко (сильный акцент на ВЧ или песок), либо же никак (рыхло или ватно).



Короче сегодня я просто улетел от звука и от музыки, чего и вам желаю. На полную сборку ушел год, теперь я понимаю, почему авторское штучное изделие никаким образом не может стоит дешево.

Я еще раз благодарю Дмитрия Андронникова и Сергея Жукова из LynxAudio за поддержку и консультации по сборке устройства, и конечно же за такую шикарную инженерную разработку.

С уважением, Александр Сидоренко. © Волгоград 2013

[lyoha 29]

Поздравляю!

А у меня 47-й заселился в новую шкурку

Включение тактовой кнопкой вот через такой драйвер, работающий на силовое реле:

http://www.amb.org/audio/epsilon24/

До кучи он управляет двухцветным светодиодом индикации режимов включения: дежурка - красный, включено - синий. Можно подцепить термодатчик на аварийное выключение.

[dikvertin 975]

sindbad07

Поздравляю! Очень эмоциональный отзыв! А какой ЦАП ты до этого использовал?

[sindbad07 3]

lyoha, dikvertin

Спасибо! До этого использовал его-же только без корпуса, до этого звуковую ESI Maya. При покупке наушников год назад слушал в Доктор Хеде комплект ЦАП+ушник Musical Fideliti MF-1, звук тогда мне запомнился, так сказать запал в душу. Мой ЦАП + Сонька продвинулись далеко вперед от того звука. Если заменить Соньку на Семигора или Lynx HA будет горазо гораздее ес-но. Сейчас я слышу только искажения усилителя (и записей), искажения ЦАП изчезли и это оказалось самым главным для звука, теперь они не рекомбинируют и можно давать неплохую мощность своим ушам, тональный баланс самого ЦАПа это позволяет.



И еще всем, не слушайте вы эти негативные отзывы про Линксов, лучше самому один раз услышать, чем сто раз прочитать отзыв. Если бы я жил в Питере или Москве, то так и сделал бы, сходил бы на прослушку. А так просто доверился один раз ЛинксАудио и ни разу не пожалел, скорее наоборот, теперь они у меня первые в списке.

[iZotopp 1]

sindbad07, супер! Молодца Прошу прощения, что не отвечал, после вашего отзыва опять "зачесались руки" Заразительный пример. Послушать бы ваш экземпляр и прочувствовать то, что чувствовали вы...

[dikvertin 975]

А тем временем у Максима новые модели углядел я.

[sindbad07 3]

iZotopp

Спасибо, коллега за добрые слова. Я сейчас слушаю на своем "флагманском" центре Сони, выпущенном еще в 1998 году. Больше всего на качество влияет его "цифровой" регулятор уровня. Не знаю на чем он реализован, но в мин. положениях звук темнеет, поэтому слушаю громко, так лучше. Следующий у меня на очереди телефонный усилитель Игоря Семынина "Семигор", макет уже собирал, звук поразил прозрачностью и возможным уровнем разрешения. Его присутствие незаметно, зато он разгружает выход источника и имеет великолепную динамику, качает НЧ очень быстро и мощно, не риукрашивая их, хорошо передает пространство.

Самая "жопа" там как мне показалось была с регулятором Алпс, он подваливает нужные структуры в звуке, особенно в мин. положениях. Для "ярких" источников это не так страшно, для нейтральных плохо, теряется что-то нужное в звуке.

[iZotopp 1]

sindbad07 забавное совпадение, мы с товарищем тоже уже заказали компоненты для Семигора и планируем сборку на аккумуляторном питании и без каких либо регуляторов громкости.

[steel_monkey 99]

Следующий у меня на очереди телефонный усилитель Игоря Семынина "Семигор", макет уже собирал, звук поразил прозрачностью и возможным уровнем разрешения. Его присутствие незаметно, зато он разгружает выход источника и имеет великолепную динамику, качает НЧ очень быстро и мощно, не риукрашивая их, хорошо передает пространство.

Самая "жопа" там как мне показалось была с регулятором Алпс, он подваливает нужные структуры в звуке, особенно в мин. положениях. Для "ярких" источников это не так страшно, для нейтральных плохо, теряется что-то нужное в звуке.

Я бы уменьшил входной потенциометр до 10 КОм, что и собираюсь сделать. Кстати, еще мне понравилось питать этот усилитель от двуполупериодного выпрямителя и мощного трансформатора.

Кстати, я думаю, Вы теперь понимаете, куда надо посылать умников, которые рассказывают про страшные и ужасные искажения и т.п. чушь?

[AntonAlipov 2 659 12 Тракты]

Семигор всем хорош, кроме одного -нет в нем усиления напряжения, и как следствие -раскачивает далеко не все наушники. А альпсы -что все о них говорят. Взять чуть дороже - TKD и радоваться жизни.

По семигору -у Jaster наблюдалось возбуждение на большой громкости при работе с NAD51 общими усилиями форума Diy (в основном Lokki) несколько очень дельных советов http://www.diyaudio.ru/forum/index.php? ... rdseen#new

[sindbad07 3]

iZotopp

Поверьте это очень хороший выбор. Главное при сборке выполнить правильно разводку и экранировку. У меня будет также в будущем стационарный усилитель с токовым выходом (ИТУН) на тех же транзисторах (КТ602+КТ908), динамики с двойными бифилярными катушками ШП "Ноэма", получается цирклотрон. Я использовал в усилке входной трансформатор-сплиттер из наноперма magnetec и литиевую батарейку для смещения. Даже при двух волтах пульсации БП - фона 0, причем абсолютный. В Соне у меня с этим не все в порядке. В Семигоре самое главное обеспечить чистое питание смещения, т.е. где-то 6В. Это можно сделать при помощи двух литиевых батареек, либо на стабилитроне с последующей фильтрацией и повторителем на биполяре. Семигор - это же эмиттерный повторитель с огромным усилением по току, обратная связь по напряжению 100%, т.е. железная, по сути питание можно вообще не фильровать, фона не будет (сам не пробовал). Так что акки не обязательны, но если уже купили, то вперед!

[sindbad07 3]

AntonAlipov

По-мойму уж лучше ступенчатый L-аттенюатор, TKD мне показалось не чуть-чуть дороже, а намного.



steel_monkey

Куда посылать эт мы знаем

[steel_monkey 99]

Семигор всем хорош, кроме одного -нет в нем усиления напряжения, и как следствие -раскачивает далеко не все наушники. А альпсы -что все о них говорят. Взять чуть дороже - TKD и радоваться жизни.

Возможно, но мне доступны только альпсы, поэтому 10 КОм.



По семигору -у Jaster наблюдалось возбуждение на большой громкости при работе с NAD51 общими усилиями форума Diy (в основном Lokki) несколько очень дельных советов http://www.diyaudio.ru/forum/index.php? ... rdseen#new

Возбуждение при неудачном монтаже возможно на малых и больших положениях регулятора громкости, когда база "видит" малое вых. сопротивление.



В Семигоре самое главное обеспечить чистое питание смещения, т.е. где-то 6В. Это можно сделать при помощи двух литиевых батареек, либо на стабилитроне с последующей фильтрацией и повторителем на биполяре. Семигор - это же эмиттерный повторитель с огромным усилением по току, обратная связь по напряжению 100%, т.е. железная, по сути питание можно вообще не фильровать, фона не будет (сам не пробовал). Так что акки не обязательны, но если уже купили, то вперед!

Сравнивали смещение от гальванического источника со стандартным? Напряжение там ближе к 7 Вольтам должно быть.

[sindbad07 3]

Сравнивали смещение от гальванического источника со стандартным? Напряжение там ближе к 7 Вольтам должно быть.

У меня в макете стационарного усилителя (класс AB) стоят литиевые таблетки по 3В и резисторы в эмиттере по 6 Ом. Смещение не обязательно должно быть 7В, можно и 6В. 1,2-1,3В откушают переходы транзисторов, остальное выпадет на эмиттерном резисторе в виде падения за счет тока покоя. Вы можете сами рулить током покоя, изменяя напряжение смещения или эмиттерный резистор.

Не могу сказать, что лучше батарейка или стаб. Посмотрите вот вариант стаба с фильтрацией (в разделе "The Voltage Regulation"):

http://phonoclone.com/diy-sapp.html

Я буду с таким делать Семигора, смещение заводить с делителя. Либо можно стабик для смещения реализовать отдельно, сразу на 6-7 В. Только зашунтировать его на землю резистором, чтобы ток покоя был милиампер 10 хотябы, а то у Семигора в смещении ток микроамперы во включенном состоянии, а в выключенном там почти КЗ (батарейки могут пострадать, если нет разделительного кондера, надо ставить реле).

[steel_monkey 99]

Игорь советует ток 300 мА, из этого следует и напряжение смещения при фиксированной нагрузке.

Почему же ток в цепи смещения микроамперы? Сопротивление около 1 КОм, 7 Вольт - то есть 7 мА. Ток базы- малая часть этого тока.

[sindbad07 3]

steel_monkey

Это ток делителя, ток базы очень мал = 300 мА / 4000, т.е примерно 75 мкА.

Ток покоя можно увеличить или уменьшить на свой вкус, что вы так его боитесь, никто от этого не пострадает, я пробовал и 270 мА и почти 400. Регулируйте его эмиттерным резистором, я не вижу в этом проблемы. Смысл смещения, чтобы открыть транзистор, остальное - это запас для предотвращения клипинга, как в лампах, т.е. в однотакте. Больше не хочу такие вопросы обсуждать, меня уже тошнит от теории

[AntonAlipov 2 659 12 Тракты]



TKD -10 Ком -новый 90-130$ 150-180 -с моторным приводом. Хотя по мне лучше всего сделать регулятор Никитина.

Литиевые батарейки в качестве источника смещения -хорошо, но только важно что бы через нее не шел сигнал, иначе плохо. 300ма это конкретно ток для КТ908 -наиболее линейный участок. Я в свое время пробовал разные варианты, в том числе и связку 602-908 не зна. не знаю. 602 мне совсем не нравиться, можно попробовать современные транзисторы -связку 2SC2705 -2SC5171 или наш старый п702 -у него офигительная линейность коэффициента усиления по току в диапазоне от 400 ма до 2 а -практически горизонтальная линия. В принципе -составной эмиттерный повторитель -широкое поле для экспериментов.

Ну и по ссылке http://www.diyaudio.ru/forum/index.php?topic=2558.0-много интересных схем, почти все годятся в качестве ушников

-не совсем про Линкс

[Solitudo 2 602]

Довольно интересное мнение о Линкс от Максима Лядова- http://forum.ixbt.com/topic.cgi?id=90:3124#19

[AntonAlipov 2 659 12 Тракты]

Solitudo

Это где он пиарит "ESI Dr.DAC Prime — двухканальный USB звуковой интерфейс с ЦАП высшей категории" - пустое .

Давайте мух от котлет. С чего вы взяли, что Lynx D47V3 низкие искажения? Где измерения в RMAA? Вы понимаете, что означают приведённые спектры? Они означают "смотрим в книгу, видим фигу". Человек, который их построил, достаточно невысокого инженерного уровня.

-это он про Андронникова, дальше читаем ?...

[lyoha 29]

Ржал...

[PaulERm 389 3 Тракты]

Мaксимкa бля... Мeстный, хоботовский юморист. Он тaм по рмe aио тaкоe отжигaл... чeрти дохли, ёжики кололись... окaзывaeтся eё муму 1212 просто порвёт и поколeчит.

[lyoha 29]

А что ожидать от человека, который считает, что все должно продаваться дешевле кучки запчастей, из которых состоит дешовая компьютерная звуковуха?

[Nifrigel 857 8 Тракты]

Максим Лядов языкастый, поэтому у него аудитория есть, вот и все. Такие люди как он на самом деле редки и полезны. С точки зрения полезной информации толку ровно ноль что от Максима, что от мурзилочных обозревателей, которые патоку на все подряд льют, что им спонсоры на "тестирование" предоставят, но Максим хотя бы какую-то движуху создает, а те только очередную никчемную ссылочку в копилку любителям ссылаться на бестолковые обзоры.
