AMB Beta 22

[bbest 93 2 Тракты]

А разве в балансной версии нужна активная земля? Вроде как для баланса нужно (и используется) только четыре платы, а активная земля нужна только для не балансного подключения.



видел варианты беты22 из 2х блоков с виртуальными землями, т.е. 2 раза по 3 платы, что в сумме дает 6 плат. При чем это балансная бета22. Думаю есть ли смысл перфекционизмом заниматься.



Что-то я трансформаторы на www.glassjaraudio.com не нашел, может плохо искал? Ткните пальцем! Киты на БП есть, трансов нет. А вопрос актуален, где купить хороший транс для В22?

пишите письмо Jeff, что мол надо 2 транса с такими то характеристиками. Вот доступные варианты:

Y236103 0 15V+15V 30VA toroidal 23

Y236207 0 30V+30V 50VA toroidal 28,5

Y236356 1 30V+30V 80VA toroidal 36,5

Y236405 0 30V+ 30V 100VA toroidal 43



последний столбец - цена

Изменено 28 февраля, 2014 пользователем bbest

[лишний бес 1 566]

пишите письмо Jeff, что мол надо 2 транса с такими то характеристиками. Вот доступные варианты: Y236103 0 15V+15V 30VA toroidal 23 Y236207 0 30V+30V 50VA toroidal 28,5 Y236356 1 30V+30V 80VA toroidal 36,5 Y236405 0 30V+ 30V 100VA toroidal 43

а для всех сила тока одинаковая что ли? и входное напряжение нужно же 220, мне лично нужен последний вариант с входным конечно 220 и 1,67а

[bbest 93 2 Тракты]

@SAE, спасибо за информацию :-)



@sneeze, все вопросы к Jeff-у

[zAg 3 251]

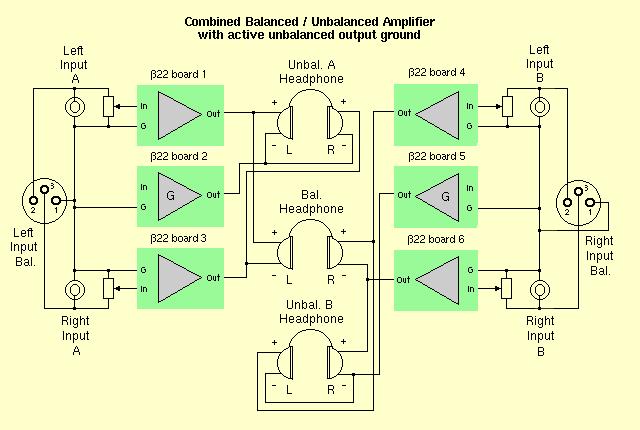

видел варианты беты22 из 2х блоков с виртуальными землями, т.е. 2 раза по 3 платы, что в сумме дает 6 плат. При чем это балансная бета22. Думаю есть ли смысл перфекционизмом заниматься.

Так внимательно читайте, что это за балансный вариант беты. Активная земля там стоит не для баланса, а для небалансного подключения, через левый и через правый канал Беты, а для баланса они не используются.

[bbest 93 2 Тракты]

Так внимательно читайте, что это за балансный вариант беты. Активная земля там стоит не для баланса, а для небалансного подключения, через левый и через правый канал Беты, а для баланса они не используются.



О! Теперь понятно, вопрос тогда собственно снят.

[Helium 554]

видел варианты беты22 из 2х блоков с виртуальными землями, т.е. 2 раза по 3 платы, что в сумме дает 6 плат. При чем это балансная бета22. Думаю есть ли смысл перфекционизмом заниматься.

Так внимательно читайте, что это за балансный вариант беты. Активная земля там стоит не для баланса, а для небалансного подключения, через левый и через правый канал Беты, а для баланса они не используются.

Причем это не просто так сделать в том плане, что при небалансном подключении с активной землей все 3 платы должны питаться от одной и той же сигмы. Иначе преимущество активной земли теряется. Если у вас 2 сигмы, то это становится проблемой, т.к. 5 плат на 2 сигмы не делится.



[bbest 93 2 Тракты]

Купил лот с некоторыми повреждениями http://www.head-fi.org/t/701773/beta22-faulty-active-ground-assembled-board-sold . Выпаял часть горелых транзисторов, часть резисторов и все конденсаторы Nichicon Muse. Померял емкость Ничиконов: вместо 100uF часто выдавало 80-85, вместо 470uF -> 380-390uF; повысыхали от жары. Можно сделать вывод - что главное в бете22 не качество комплектующих, а охлаждение!

--------

Не задумывался кто нибудь менять конденсаторы C6-C8,C13,C14,C17,C18 с polyester на polypropylene; c 1uF MKS на MKP10 допустим?

Изменено 1 марта, 2014 пользователем bbest

[Helium 554]

Ответил же Ти Кан, что нет смысла.

Вообще, такие вопросы раз десять только на моей памяти задавались, удивляюсь, как у него хватает терпения каждый раз на них отвечать. Он разработал бету, а тут приходит какой-то "аудиофил" и спрашивает, можно ли улучшить ее, просто поставив другие кондесаторы (т.е. иными словами, разработчик - идиот, и упустил такой простой и очевидный способ улучшения).



[bbest 93 2 Тракты]

Ответил же Ти Кан, что нет смысла. Вообще, такие вопросы раз десять только на моей памяти задавались, удивляюсь, как у него хватает терпения каждый раз на них отвечать. Он разработал бету, а тут приходит какой-то "аудиофил" и спрашивает, можно ли улучшить ее, просто поставив другие кондесаторы (т.е. иными словами, разработчик - идиот, и упустил такой простой и очевидный способ улучшения).



доверяй но проверяй :-). Да его терпению можно только позавидовать, не понятно какой у него стимул вкладывать столько труда в поддержку своих проектов.

[лишний бес 1 566]

а что значит у транса primary voltage 2x115, его можно в нашей сети использовать или нет? http://www.chipdip.ru/product/rk100-30-transformer-100va-2-x-30v/

[Helium 554]

а что значит у транса primary voltage 2x115, его можно в нашей сети использовать или нет? http://www.chipdip.r...-100va-2-x-30v/

100VA за почти 5000 р.

Бегите из этой конторы.

Вот этот транс:

http://ru.farnell.com/block/rk100-30/transformer-100va-2-x-30v/dp/1419561

Да, последовательно 115V соединяете, и получаете 230V.

[лишний бес 1 566]

@Helium, спасибо, но я для примера ссылку привел. меня интересует как технически транс включить в нашу сеть, чтобы он не сгорел

[Helium 554]

Вам нужен либо с одной первичной обмоткой на 230В, либо с двумя на 115В. Во втором случае обмотки соединяются последовательно.

По вторичным обмоткам разговор отдельный, смотрите на сайте amb, что нужно для q22.

[лишний бес 1 566]

с двумя на 115В. Во втором случае обмотки соединяются последовательно.

не могли бы Вы пояснить как это сделать, 2 плюса вместе и 2 минуса вместе скрутить/спаять и к IEC розетке сзади прикрутить? вышеозначенный транс есть, бета22 с сигмой22 работают в сети 115, каким образом переделать в 230

[Helium 554]

Сделайте фото наклейки трансформатора.

Изменено 3 марта, 2014 пользователем Helium

[лишний бес 1 566]

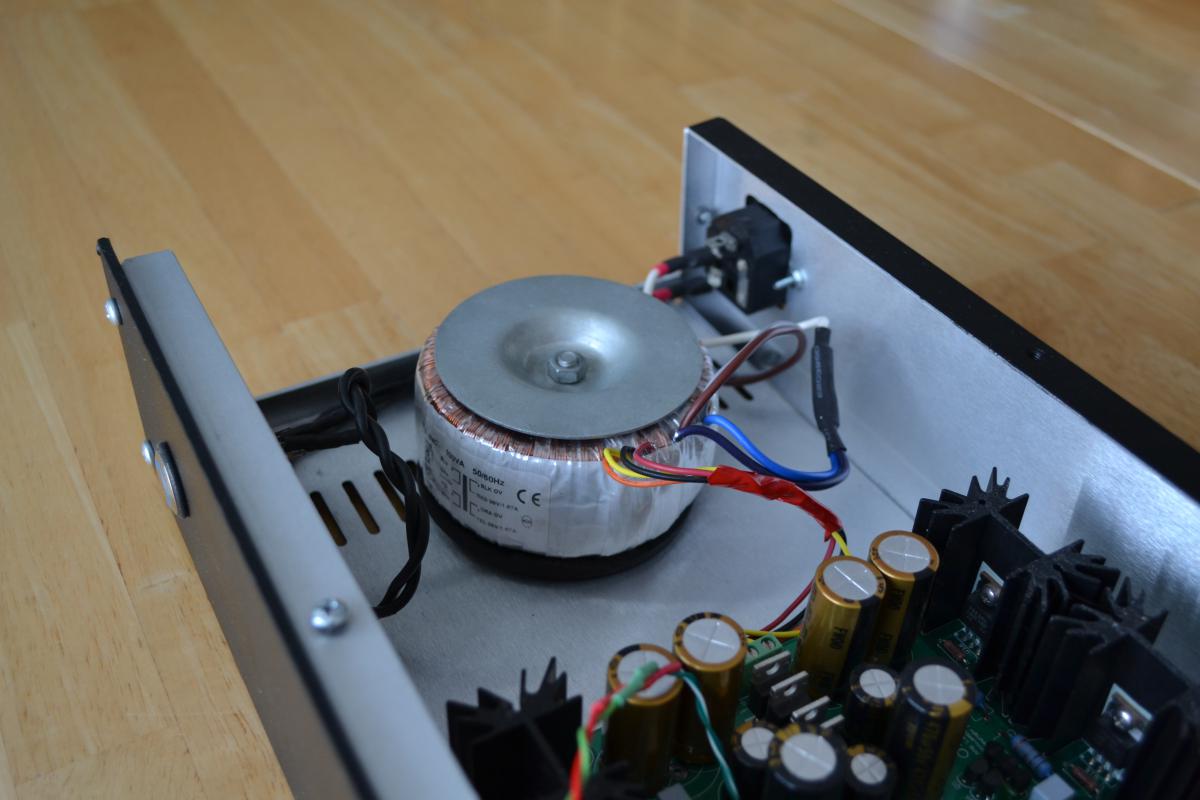

@Helium,http://www.freeimagehosting.net/uploads/02fcffd20f.jpg

если плохо видно, то вечером сделаю побольше, но там стандартный для беты - AVEL LINDBERG Y236405

[Helium 554]

У вас сейчас должны быть соединены голубой с фиолетовым, и серый с коричневым.

Разъединяете их все, и соединяете серый с фиолетовым. Изолируете их как следует.

К сети подключаете голубой и коричневый.

[лишний бес 1 566]

У вас сейчас должны быть соединены голубой с фиолетовым, и серый с коричневым.

да, так и есть



соединяете серый с фиолетовым. Изолируете их как следует.

просто соединить, изолировать и оставить никуда не подключая?



К сети подключаете голубой и коричневый.

понял, спасибо!

[Helium 554]

просто соединить, изолировать и оставить никуда не подключая?

Да.





[лишний бес 1 566]

просто соединить, изолировать и оставить никуда не подключая?

Да.

а там же голубой и коричневый уже подключены, получается можно просто аккуратно серый с фиолетовым отрезать, замкнуть и изолировать... спасибо еще раз!

[Helium 554]

просто соединить, изолировать и оставить никуда не подключая?

Да.

а там же голубой и коричневый уже подключены, получается можно просто аккуратно серый с фиолетовым отрезать, замкнуть и изолировать... спасибо еще раз!

А, ну да, можно и так.

Вторичку не трогайте, если уже работает. Ее менять не нужно.

[Helium 554]

@bbest,

Китайчатина.

Если нужен 3-4 контактный разъем, то не обязательно ориентироваться на редкий в наших краях Amphenol. Neutrik Powercon и Speakon легко найти, а по качеству такой же, как и Amphenol. Фактически, Neutrik - это стандарт.

[bbest 93 2 Тракты]

Китайчатина. Если нужен 3-4 контактный разъем, то не обязательно ориентироваться на редкий в наших краях Amphenol. Neutrik Powercon и Speakon легко найти, а по качеству такой же, как и Amphenol. Фактически, Neutrik - это стандарт.



ха-ха! Если для вас и это китайчина:

http://www.eb.com/itm/AC-500V-25A-20mm-Mounting-Hole-4-Pins-Aviation-Navigation-Connector-Plug-/230918860284?pt=LH_DefaultDomain_0&hash=item35c3d62dfc

http://www.eb.com/itm/AC-500V-25A-20mm-Base-4-Pins-Aluminum-Aviation-Connector-Adapter-Plug-/290913752972?pt=UK_BOI_Electrical_Components_Supplies_ET&hash=item43bbcf978c

то я даже не знаю что вас может устроить. На ебее и на алиэкспрес вариантов море - от пластика до железных коннекторов.

[Helium 554]

@bbest,

Меня устраивает проверенный и качественный Neutrik, который можно купить в течение 1 дня (либо заказ в течение 5 раб. дней из Москвы), а не непонятная экзотика с ибея с ожиданием 1,5 месяца.

[Артём Власов 6 2 Тракты]

Кто брал у AMB транзисторы BC550\60 ? Как обстаят дела с их подбором?
