так поврежден, что не понятно че куда идет.



Я пробовал соединять, на основе контактов на шлейфе - но в наушниках один канал играл во всю громкость. RCA выход нормально было.

Поэтому спросил как точнее.

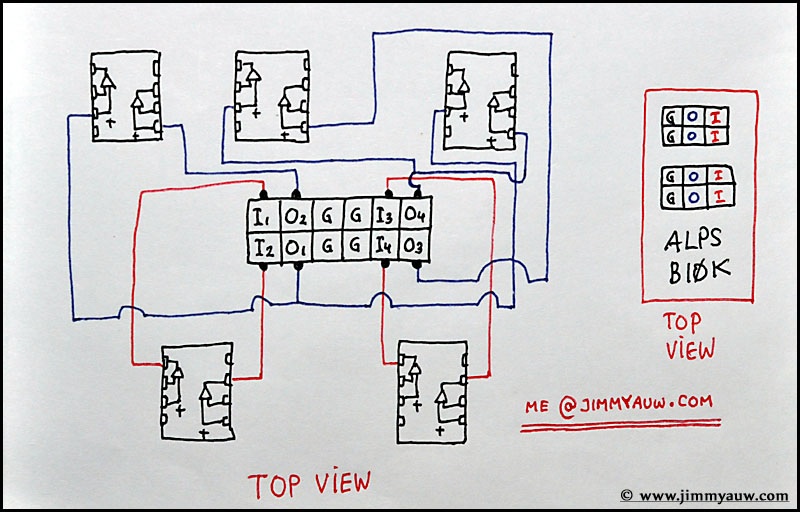

ВОТ ВСЕ ЧТО У МЕНЯ ЕСТЬ

Изменено 26 февраля, 201610 г пользователем bogi

Вопрос бывалым: где у Muses edition переключатель усиления? На плате не вижу. Хотя такая возможность заявлена.

Интересует такой вопрос по прошивке чипа в "Essence One DSD Upgrade Kit". Влияет ли данная прошивка на S/PDIF выход? Какова ее роль (функция) в работе цапа?



Edit: Забрал прошитую микросхему. Долго мучился что бы в фубаре DSD заиграл без конвертации. С начала упустил в мануале, что нужно установить foo_dsd_asio. Потом, что нужно прошить внутреннюю прошивку на версию MK2 V0.64 Она на официальном сайте отображается только в Win7/Win8 разделе, на десятке забыли видимо продублировать. И на конец то звук пошел! Жаль силами ваньки только DSD 64 Нашел в гугле бесплатные семплы.

Изменено 26 февраля, 201610 г пользователем Rainfall

А тут всё так-же. Как и ранее. Каждый владелец иного цапа считает своим долгом зайти в ветку про One и побаловать своё ЧСВ.



и да. Всем привет.

@Dimmka69, народ все не успокоится)



все чото сравнивают, хотя уже сто раз говорилось что асюс звучит нормально только после нормальных твиков., там он уже аппаратики и подороже может переиграть, заметьте "нормальных" твиков, а не обычной сменой ОУ

Изменено 27 февраля, 201610 г пользователем werty

Зарисовал схему блока питания Асус , примечателен ОУ LM358 для управления минусовым стабилизатором lm2990-12. в плюсовых цепях lm2940-5/12 .

Зарисовал схему блока питания Асус , примечателен ОУ LM358 для управления минусовым стабилизатором lm2990-12.

Да, задумано с 358-й хорошо, а получилось как всегда, сообщение #10558 стр423.

Изменено 3 марта, 201610 г пользователем HIMIKATOR

Зарисовал схему блока питания Асус , примечателен ОУ LM358 для управления минусовым стабилизатором lm2990-12.

Да, задумано с 358-й хорошо, а получилось как всегда, сообщение #10558 стр423.

По сути конденсатор в обратной связи выполняет туже функцию фильтрации ВЧ, и корректировка работает только на НЧ. Добавление конденсатора мы увеличим порядок фильтра , но нужно знать номинал родных для расчета. Меня беспокоит отсутствие керамики в предназначенной для нее местах на выходах.

По сути конденсатор в обратной связи выполняет туже функцию фильтрации ВЧ, и корректировка работает только на НЧ. Добавление конденсатора мы увеличим порядок фильтра , но нужно знать номинал родных для расчета.

У One есть особенность в изначально большей пульсации на выходе стабилизатора -12В по сравнению с выходом стабилизатора +12В.

Меня беспокоит отсутствие керамики в предназначенной для нее местах на выходах.

Ставил на выходы в параллель, пленочные конденсаторы различных номиналов.

Удалось приобрести e1 muses за 25 тыщ. Звуком доволен, слушаю с мониторами KRK VTX6, подключение балансное. Несколько наблюдений за неделю использования и тестирования:



1. USB и SPDIF подключение. Я какой-либо ощутимой разницы не выявил. У меня в HTPC есть PCI-карта Terratec Phase 88, пробовал брать SPDIF оттуда, разницы с USB не заметил, правда, цифровой кабель брал дешманский. Еще брал M2Tech Hiface two конвернер (USB в SPDIF), это довольно неплохое решение для вывода звука с USB, с ним тоже разницы не заметил по сравнению с прямым подключением e1 по USB, в этом случае USB кабель был обычным, цифровой - хорошим, DHLabs. В общем, за неимением "референсного" источника SPDIF, USB совсем неплох.



2. Тестировал все это дело из Windows XP (ASIO), MAC OS X, Linux (Debian). Склоняюсь к тому, что Linux звучит лучшим образом. HTPC собран на i3, 2 SSD, в качестве плеера везде использовал JRiver. Последний играет ощутимо лучше всего остального, примерно наравне с APlayer.



Еще e1 умеет работать как внешний ЦАП для Apple IPAD )) попробовал подключить через Camera connection KIT по USB - звук пошел, правда IPAD ругался, что мол "устройство не поддерживается", но работает! В качество самого звука особо не вслушивался, играет и играет - практической ценности от такого подключения для меня нет. Память у планшета не резиновая... Удобнее его (планшет) использовать как пульт управления JRiver. iPhone 6 не захотел опознавать e1 вообще.



Хочу заказать DSD Upgrade Kit. Больше из-за двух MUSES02, кто пробовал ставить их на место LM, выходного буфера для XLR?



Из явно ощутимых улучшайзеров могу рекомендовать хороший сетевой провод (220). Взял один на пробу у друга, разница хорошо слышна - динамика лучше, особенно на низах заметно. Разборчивее играет.



Еще хочу таки приобрести аудиофильский USB кабель. Просто чтобы успокоиться

Изменено 5 марта, 201610 г пользователем Afterburner

Хочу заказать DSD Upgrade Kit. Больше из-за двух MUSES02, кто пробовал ставить их на место LM, выходного буфера для XLR?

Еще хочу таки приобрести аудиофильский USB кабель. Просто чтобы успокоиться

С таким настроем Вы постепенно уберете все стоковые микрухи, кроме Muses01 естественно . И правильно сделаете, вопрос с чего начать - с аудиофильского "USB" или с "DSD Upgrade Kit". Я пробовал Muses02 и есть они у меня. В разы выше уровнем LM, но чуточку светлее чем Muses01.

А куда лучше поставить MUSES02 2шт. кроме наушников?У меня выход через RCA.

Изменено 6 марта, 201610 г пользователем Cardinal

А куда лучше поставить MUSES02 2шт. кроме наушников?У меня выход через RCA.

Как понравится, так и оставите. Либо в LFP, либо в I/U на 1 и 3 позиции. ИМХО

Al-ich



У меня стоят в LFP два MUSES02.А можно 1LFP а второй в на выход в Rca buffer вместо LM5262 на MUSES02 поменять местами.

Изменено 6 марта, 201610 г пользователем Cardinal

@Cardinal,

Нет, нельзя. В LFP должна стоять пара одинаковых ОУ .

Изменено 6 марта, 201610 г пользователем Al-ich

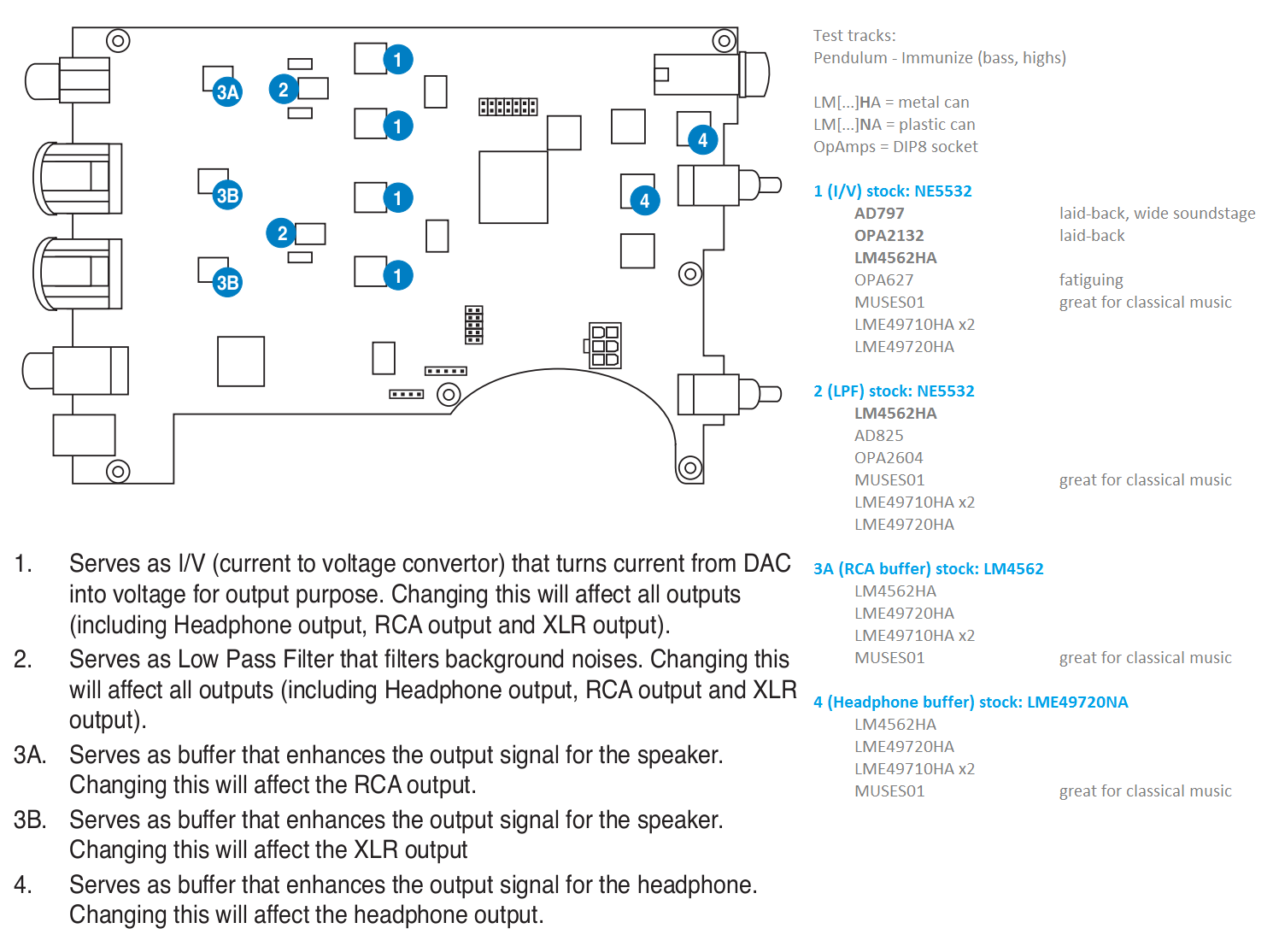

Al-ich сп.Понятно,тогда в ток I/V попробую как вы и говорили 1и 3 как у меня на фото сверху вниз .

Изменено 7 марта, 201610 г пользователем Cardinal

@Cardinal, По картинке сверху 4 позиция, вниз по убыванию (4-3-2-1). И попробуйте послушать без микрух в 2 и 4 позиции. Если там стоят 5532, то хуже не станет точно ИМХО

Парни,а на балансном подключении в i/v все четыре оушки используются?

Парни,а на балансном подключении в i/v все четыре оушки используются?



В балансном все.

какой понт в балансном подкл. если длинный межблочник 5м и более, то баланс, а если пол метра на…. я. ну или если в унч только бал. вх.

@bogi,Ну как то так все у меня и организовано - с XLR выхода Вани-на балансный вход преда,а далее-так же,по балансу-на мощник.Разница в типах подключения-баланс/не баланс на слух в моем случае довольно существенная.

какой понт в балансном подкл. если длинный межблочник 5м и более, то баланс, а если пол метра на…. я. ну или если в унч только бал. вх.

1. В ONE для улучшения характеристик цап включен в режиме моно и это работает только на балансные выходы. 2 Баланс способен передавать звук как есть , обычные не может согласно закона ома и приходиться играться кабелями для уменьшения проблемы.

В теории, применение двух микросхем ЦАП включенных в моно режиме с последующей реализацией балансных выходов, обладает рядом неоспоримых преимуществ, которые могут дать улучшения в звучании даже на небалансном RCA выходе One.

На практике полностью получить все преимущества не так то просто т.к. всё это неизбежно приводит к усложнению схемы и увеличению в том числе активных компонентов ( дополнительная микросхема ЦАП и дополнительные ОУ).

Проектирование подобной схемотехники, требует от разработчика полностью учитывать особенности усложнения, такие как возрастание потребления и взаимное влияние дополнительных элементов друг на друга, а также обеспечение симметричности параметров дополнительных каналов.

Всё это достижимо тщательной проработкой топологии платы, введением дополнительных элементов развязки и фильтрации питания (отдельные стабилизаторы питания хотя бы для элементов левого и правого каналов), применение элементов подстройки и прецизионной элементной базы обвязки ОУ.

Отсутствие подобных компенсаторных мер, как в случае с One, приводит к обратным последствиям, ухудшению звучания всего аппарата в целом на всех выходах, а частичный демонтаж балансной схемотехники и отказ от XLR выходов наоборот к улучшению качества звучания.

Изменено 9 марта, 201610 г пользователем HIMIKATOR

@HIMIKATOR,Возможно вы и правы.Как человек,далекий от электротехники,спорить с Гуру темы в части апгрейда обсуждаемого девайса не рискну )) Ну вы же не утверждаете,что в звучании Асуса из коробки нет разницы в качестве вывода с RCA и XLR выводов?Я лично с паяльником не дружу и все мои твики аппарата заключались лишь в замене штатного кабеля питания и смене ОУ...

Изменено 9 марта, 201610 г пользователем Sleasy
