Laconic - ламповый конструктор

[Jaster 634 5 Тракты]

ringer

ХЗ, но гуру советуют питать раздельно по возможности. Как-то оно влияет..

[xander0d 0]

Поидее, тогда можно взять с тремя накальными и запитать лампу каждую от своей обмотки.

Можно, наверное, и по мосту выпрямительному еще воткнуть и стабилизацию сделать как на 2н3п.

Вот вопрос на сколько сильно изменится и что конкретно)?

[RomanSt 34]

3 накала лампы от трех обмоток - более чем нормально. Выпрямлять ток накала или нет - не обязательно. Но вопрос открыт. Многое зависит от разводки земель. При грамотном монтаже достаточно "сделать" землю для накала посредством 2-х резисторов 100-150 Ом. Фона не будет. При неправильном - может быть что угодно.

Для ламп косвенного накала, а в Лаконике именно такие, выпрямление и стабилизация накала вовсе не обязательны.

[ringer 16]

RomanSt

А для чего питать накал от разных обмоток?

[RomanSt 34]

RomanSt

А для чего питать накал от разных обмоток?

В данной ситуации просто разгрузить обмотки по току. Да и тепловой режим трансформатора будет более "равномерным" по обмоткам.

[sergeenkov73 0]

Помогите пожалуйста, собрал сегодня Laconic TLM-06, при сборке вроде проблем не возникло все просто, панельки под лампы пропаял хорошо.

Когда включил играет как будто в клипинге, как бы на надрыве вообщем слушать невозможно. В чем может быть дело???

Вспомнил, при монтаже резисторы R2.1 и R2.2 были не 470кОм а 430кОм может в этом причина?

[Jaster 634 5 Тракты]

sergeenkov73

Не в этом. Замерьте напряжения.

[sergeenkov73 0]

Где ? Сколько должно быть?

[MAC 18]

Где ? Сколько должно быть?

Ответил на ваше сообщение в личку.

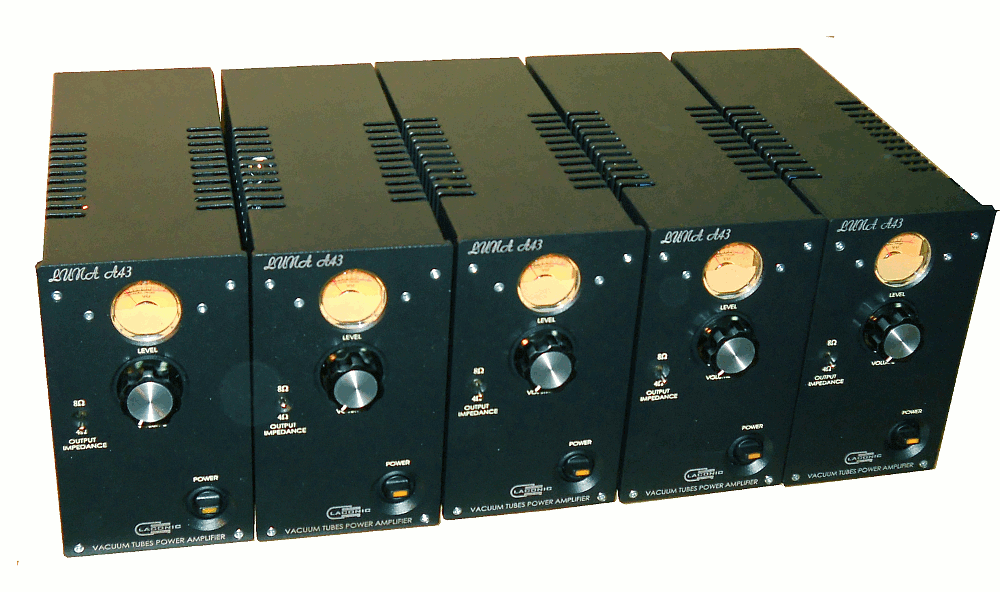

Показываю новый конструктор - 10-и ваттный моноусилитель мощности (т.е. для колонок)

На фото их 5 штук, для дом.театра.

[Jaster 634 5 Тракты]

1 канал в одном корпусе? Схема есть?

[MAC 18]

1 канал в одном корпусе? Схема есть?

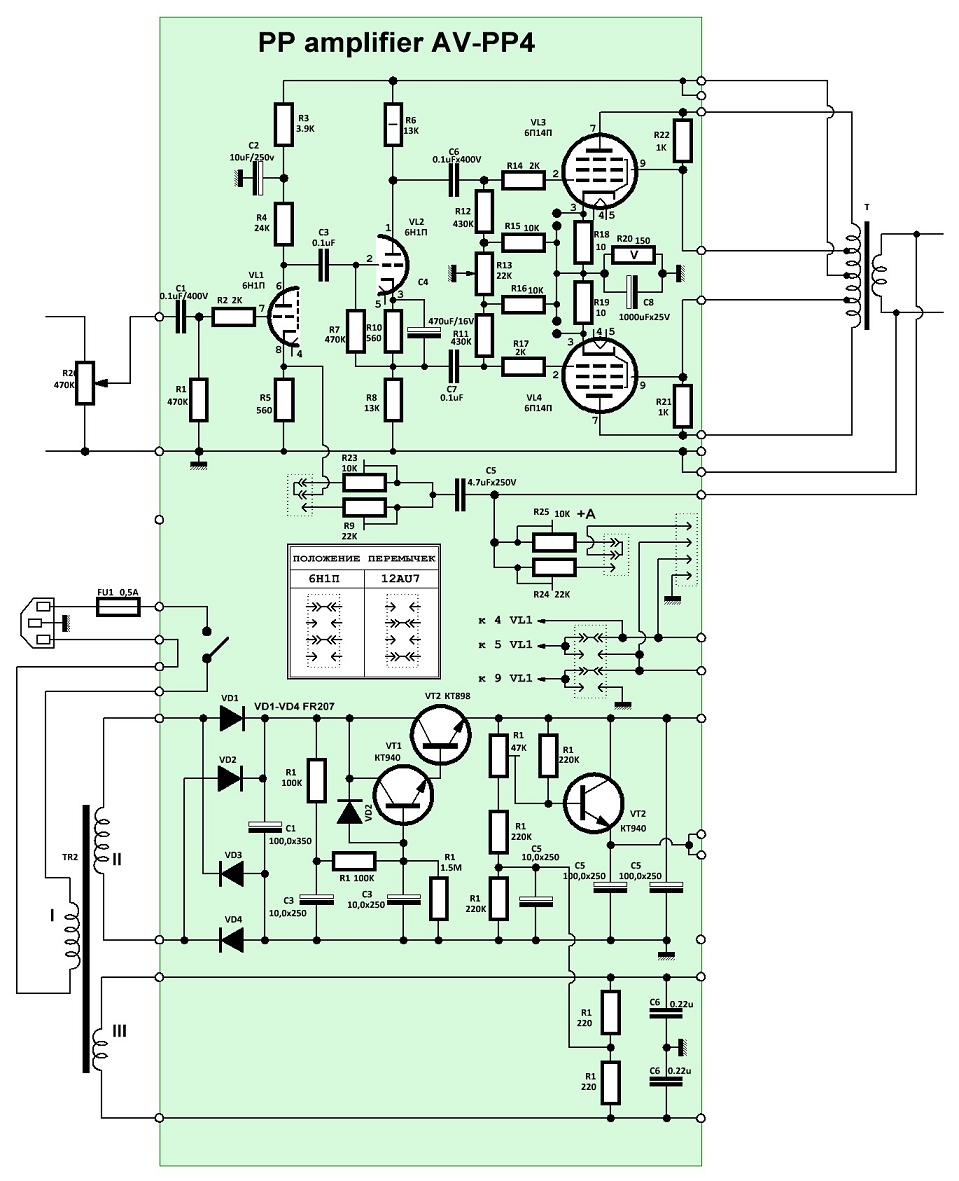

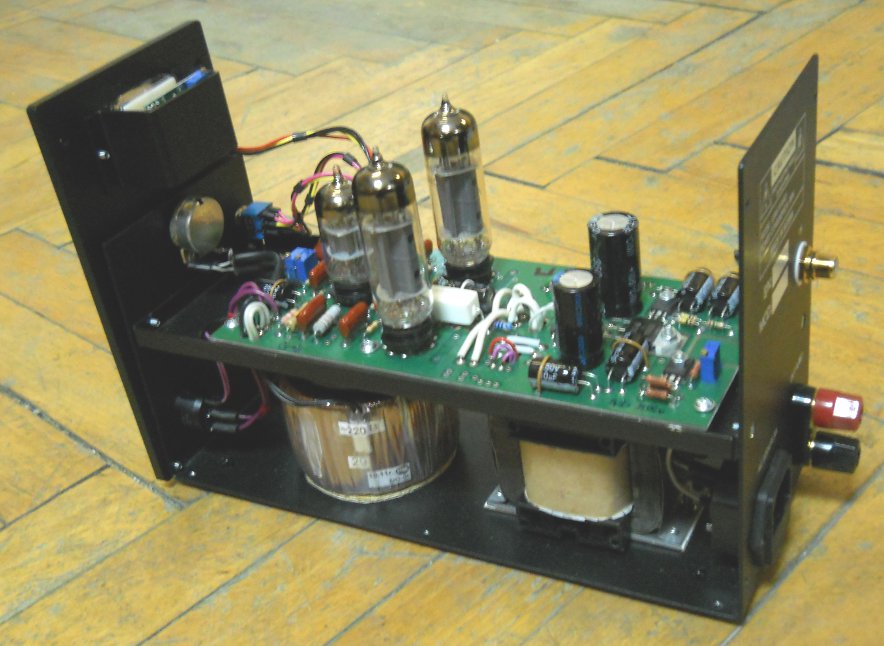

Да, один канал в одном корпусе. Требуха на фото, схема на картинке. Это начало серии конструкторов "AMPLIFICATOR VULGARIS"

[Jaster 634 5 Тракты]

Хорошая схема. Главное чтоб трансформатор выходной нормальный был.

Цена какая примерно будет?

[8street 393]

MAC

А не слишком маленькая емкость в питании? 100мкФ всего на 10 Вт. Не пробовали увеличивать и отслушивать?

[MAC 18]

Главное чтоб трансформатор выходной нормальный был.

Трансформатор не наш, заказной, но хороший, легко отрабатывает от 20 до 35000 герц

Цена какая примерно будет?

Наверно в районе 11 тыров,



А не слишком маленькая емкость в питании?

100 мкФ при 230 вольтах обладает чудовищной энергией, сжигает отвертку, а вы про какие-то 10 ватт , хотя конструкция позволяет установить до 470 мкФ, но нужно ли?

[sergeenkov73 0]

Между проводом корпусом(провод 1) и проводом2 - 165в, корпус и провод 4,5 - 3вольта, корпус и провод3 - 6вольт, между корпусом и проводами 7и8 85вольт.

[Jaster 634 5 Тракты]

Там же транзисторный фильтр. )

[MAC 18]

Там же транзисторный фильтр. )

Ну да, транзисторный.Двухтактники требуют низкого сопротивления источника питания, иначе звук будет не плотный, а как вата

[Jaster 634 5 Тракты]

Это я к тому что размер электролита более вполне достаточный в случае такого фильтра. Для начального уровня по крайней мере.

Хорошая конструкция, буду рекомендовать знакомым, как появится.

[MAC 18]

Это я к тому что размер электролита более вполне достаточный в случае такого фильтра. Для начального уровня по крайней мере.

Хорошая конструкция, буду рекомендовать знакомым, как появится.

Я бы не назвал его начальным уровнем, если рассматривать квалификацию сборщика - то не ниже средней, если рассматривать результат - то готовые усилители с удовольствием берут аудиосалоны, без ложной скромности.

[Jaster 634 5 Тракты]

Я сказал "по крайней мере", это не исключает и Вашей трактовки.

Все же я бы поставил в питание побольше конденсаторов..

[MAC 18]

Я сказал "по крайней мере", это не исключает и Вашей трактовки.

Все же я бы поставил в питание побольше конденсаторов..

Я Вас понял, написал только что-бы исключить ложного мнения, что этот КИТ можно собрать не имея навыков и нужной квалификации

А установка большей емкости конечно не повредит, тут Вы правы на 100%

[Antares61 0]

MAC

Здравствуйте. Поясните, пожалуйста, про T-DAC2 KIT:

1) на плате есть посадочное место под конденсатор, шунтирующий питание DAC, но на принципиальной схеме его нет, на монтажной схеме есть (между С3.2 и С2.2), но никак не обозначен. Нужно ли его ставить и какой ёмкости?

2) по поводу высверленной дырки под 9 ногой лампы VL2 (зачем, кстати?) - если соединить вывод лампы перемычкой с "землёй", как написано в инструкции, не нужно припаивать "земляной" провод, идущий от платы питания (эта дорожка обрывается). И наоборот, если "земляной" провод припаять непосредственно к выводу лампы, не нужна перемычка. Как лучше с точки зрения минимизации фона?

3) по поводу комплектации - не положили выпрямительные диоды, КРЕНы, предохранитель, и ножки от корпуса (заказывал непосредственно в LaconicLab). Зато положили лишние разъёмы, выключатель и гнездо питания... Чудеса))) Сам виноват - не проверил тщательно при получении.

Спасибо за ответ.

[Demm 2 032]

хотел заказать конструктор, но вот постоянные сообщения такого рода



не положили выпрямительные диоды, КРЕНы, предохранитель, и ножки от корпуса (заказывал непосредственно в LaconicLab). Зато положили лишние разъёмы, выключатель и гнездо питания



заставляют задуматься. Бардак же

[abvgd 36]

хотел заказать конструктор, но вот постоянные сообщения такого рода



не положили выпрямительные диоды, КРЕНы, предохранитель, и ножки от корпуса (заказывал непосредственно в LaconicLab). Зато положили лишние разъёмы, выключатель и гнездо питания



заставляют задуматься. Бардак же

а ты когда нибудь комплектовщиком работал!?

[Demm 2 032]

нет, а еще я не работал стоматологом
