Ушник на германиевых транзисторах с индуктивной нагрузкой

[Данило Ковалівський 11]

В ходе размышлений на тему Семигора, мною было решено сконструировать усилитель для наушников полностью на германиевых транзисторах, работающий в классе А и с максимально детальным звучанием. Выбор пал на пару 1Т906(5) + МП11, в виду доступности и подходящих параметров.

Электролиты в сигнальных цепях не ахти, было решено обойтись без них.

Однозначную победу одержал дроссель, у него и детальность высокая и энергопотребление ниже, и вторичку для нестандартных сопротивлений можно сделать.

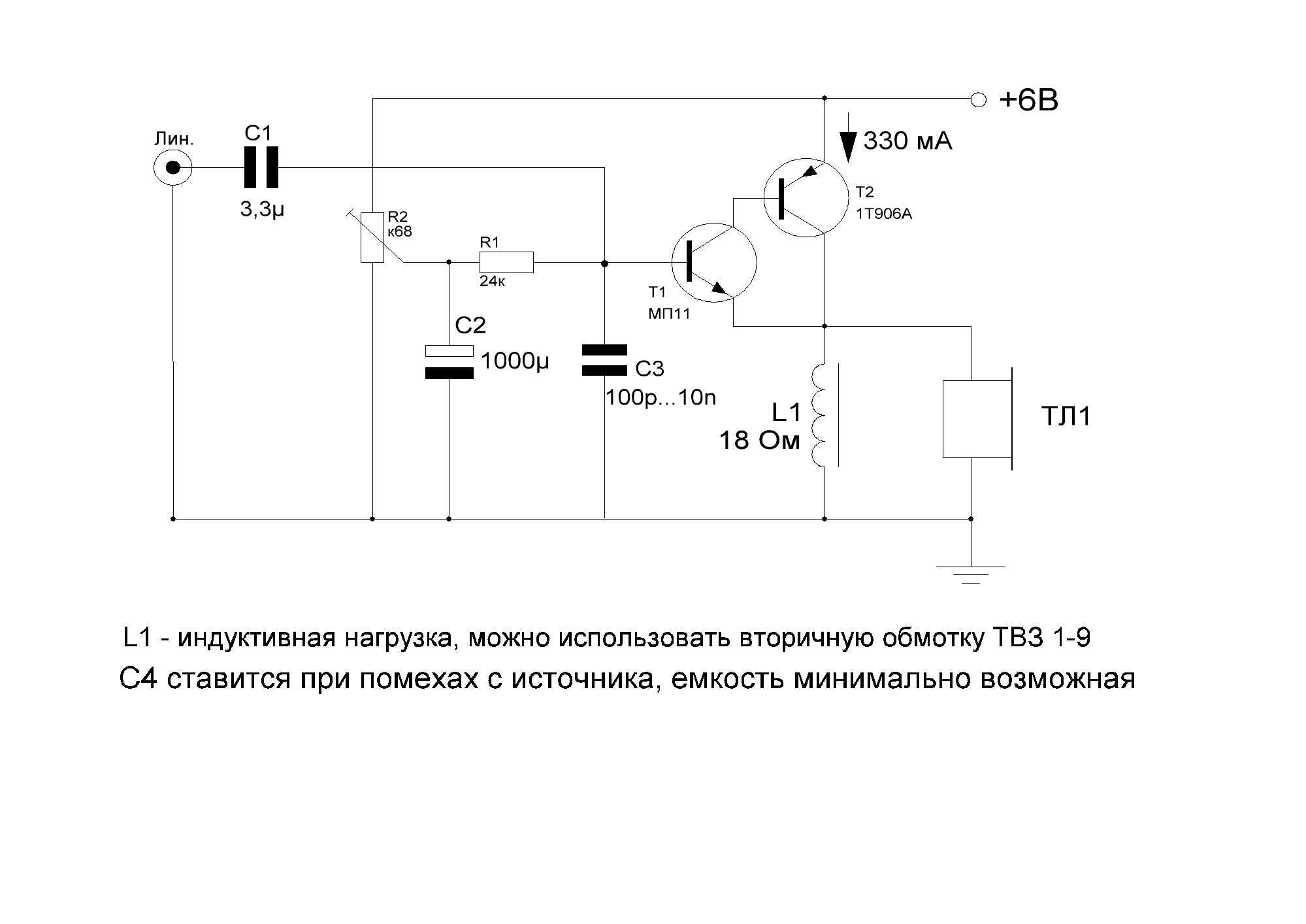

Пару слов о схеме :

Дроссель L1 представляет собой индуктивную нагрузку, сопротивлением 18 Ом, все как в ламповых однотактах.



Конденсатор C3 служит для устранения помех, а тактже как ФНЧ для ЦАП, ставить минимально возможную ёмкость.



R2 лучше ставить многооборотный, легче будет настроить.



Режим схемы не критичен, можно пробовать другие напряжения и токи.



Текущий вариант усилителя имеет замечательное звучание, но есть проблемы с термокомпенсацией, прошу о помощи более продвинутых конструкторов.

Изменено 10 апреля, 2019 пользователем Данило Ковалівський

[Solo53 127]

Выбор пал на пару 1Т906(5) + МП11

Где-то у меня в амбарных заначках было много этого добра...Надо поискать...

[PA3BPAT 500 7 Тракты]

Размышления - это хорошо. А звучит то в итоге как?

[Данило Ковалівський 11]

Размышления - это хорошо. А звучит то в итоге как?

Звучит отлично, немного похоже на ламповый однотакт, сочный низ, ровная середина и верх. Одним словом, слушать приятно и неутомляюще.

Изменено 10 апреля, 2019 пользователем Данило Ковалівський

[Bimim 947 2 Тракты]

А картинки "в студию" ?

[Данило Ковалівський 11]

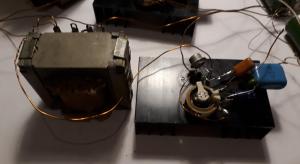

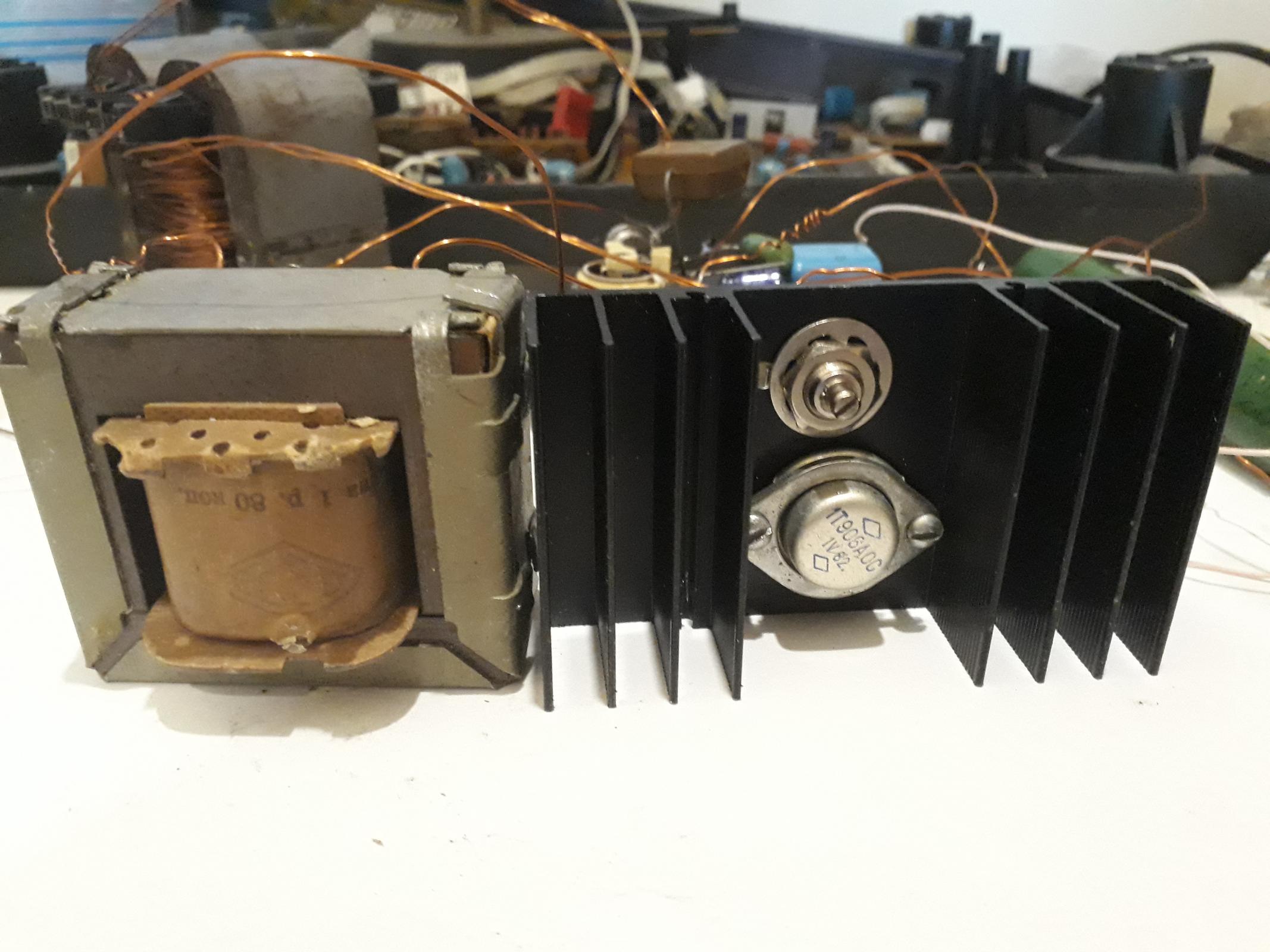

Вот фото одного канала в сборе, а так же навесной монтаж крупным планом. За качество извиняюсь, фотик барахлит.

Изменено 10 апреля, 2019 пользователем Данило Ковалівський

[Лохматый сыр 2]

Для термостабилизации я бы попробовал диод (только германиевый ) или Ge транзистор в диоде параллельно б-э гт906 в тепловом контакте с последним. Резисторы по вкусу. Сколько индуктивность дросселя получилась, а активное сопротивление?

Изменено 28 апреля, 2019 пользователем Лохматый сыр

[Данило Ковалівський 11]

Сколько индуктивность дросселя получилась, а активное сопротивление?

Расчет делал по Климову, индуктивность 0.4-0.5 Гн, приведенное сопротивление нагрузки Ra = 18 Ом, как и режим выходного каскада. Сопротивление обмотки постоянному току менее 0,2 Ом.

Расчет можно делать в любой программе для расчета выходных трансформаторов однотактных усилителей, только без вторичной обмотки.

Изменено 28 апреля, 2019 пользователем Данило Ковалівський

[Данило Ковалівський 11]

Термостабилизация с помощью диода или терморезистора посредственная.

Единственный выход - следящий источник тока. Это единственное верное направление. У кого есть опыт в этой сфере ?

[PA3BPAT 500 7 Тракты]

Единственный выход - следящий источник тока.



От чего ж, есть и более простой способ: избыточно большой радиатор, возможно водонаполненный.

[Лохматый сыр 2]

Термостабилизация с помощью диода или терморезистора посредственная.

Сколько дрейф тока в реальном макете ? Какой диод поставлен ?

[Данило Ковалівський 11]

Термостабилизация с помощью диода или терморезистора посредственная.

Сколько дрейф тока в реальном макете ? Какой диод поставлен ?

Без диода дрейф 65 мА, с диодом Д310 в цепи базы Т1 или Т2 - 40 мА Изменено 17 мая, 2019 пользователем Данило Ковалівський

[Лохматый сыр 2]

с диодом Д310 в цепи базы Т1

Начальный ток покоя сколько ? Термоконтакт диода с 906 есть ?

[Данило Ковалівський 11]

Начальный ток покоя 330 мА, термоконтакт есть.

[Лохматый сыр 2]

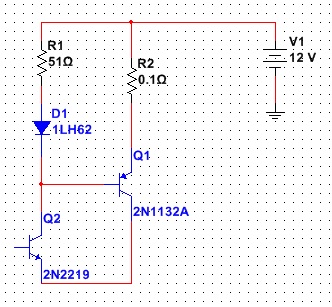

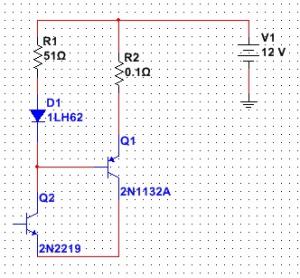

Вот такую штуку специально макетил когда собирал ушник на п609а от ддо и были проблемы со стабильностью. За рабочий день ток от 99.5 мА вырастал до 101 мА с термической связью диода, без термического контакта ток вырастал до 110 мА Но бета 609 была около 200. У вас какие номиналы резисторов в эмиттере 906 и после диода на + питания ?

[Данило Ковалівський 11]

У МП11 и 1Т906 бета примерно одинаковая, по 60.

[Лохматый сыр 2]

Тогда я бы попробовал увеличить резистор в эмиттере до 1-1.5 Ома. чтобы соотношения резисторов диода и эмиттера 906 было меньше 60.
