   Дмитрий, а вот эта тоже для того же? Вроде, на ней два клока. И можно ли туда же присобачить вот эту?

8 часов назад, audioshock сказал:

Мои люди в Европе пытаются с ними связаться

Всю агентуру сразу не сдавай.

[alviktor 165]

   Коли ты в теме, так заодним скажи, какая разница между этими двумя реклокерами? Или они оба сгодятся?

[alviktor 165]

       Кажись, я тоже начинаю овладевать китайским. Вот описание USB-кабеля.

Спойлер

«Заряженный правильным соединением полученный отрицательный результат, конечно, белый размер ноутбука не создан. Корпус DAC в белом шуме очень тонко показан, но усилитель один или белый шум и некоторые были использованы тигр, потому что это было не четыре. Качество звука-это пленка для капель воды, эффект Шевроле можно принять за оптовую продажу, но улучшенное ощущение. DAC аудио сигнал электромагнитных волновых помех с чистым сигналом к этому живое ягненок... Хорошая покупка. Процветающий бизнес, пожалуйста, продавец».



[alviktor 165]

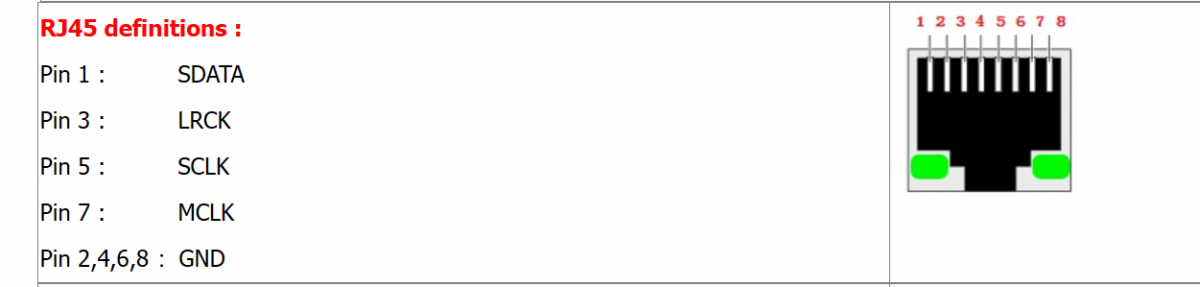

   Вот, прислал производитель цапа.

  Это совпадает с твоим?



[audioshock 1 391]

5 часов назад, alviktor сказал:

У меня RJ45

Теперь понятно.

5 часов назад, alviktor сказал:

А где-то кратко я  могу ознакомиться, что такое LVDS и LVTTL уровни?  Ну, или совсем коротко: что лучше?

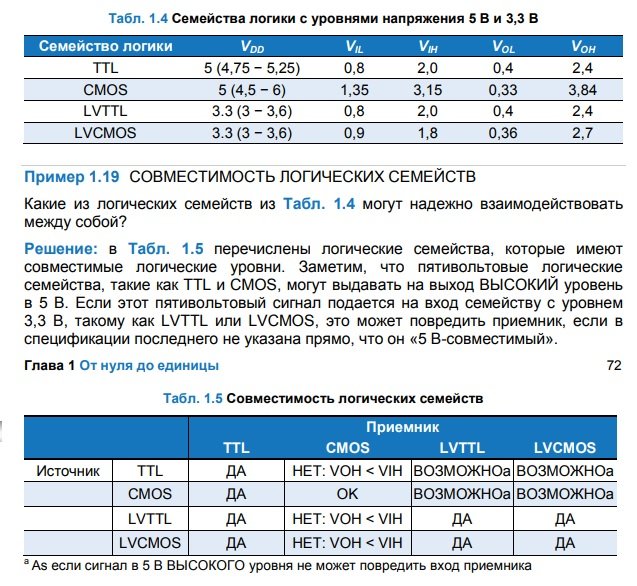

Вот, на этой картинке



Правильнее спросить, не что лучше, а что с чем совместимо (см. фото выше) и надо знать не только распайку разъема RJ45, но и на каком уровне напряжения организован твой I2S вход на цап. Мой цап на CMOS и это указано в инструкции. Из фото выше видно что такой I2S на цап (приемник) совместим с источником только на CMOS.

И тут повезло, на малинке как раз I2S CMOS - фото выше выкладывал, подключал, все работает, но звук по I2S напрямую с малинки проиграл ЮСБ с аудио компа. По-этому нужен реклокер.



5 часов назад, alviktor сказал:

А китайскую железку, коли ты говоришь, что сгодится, куплю. Немного ещё подумаю.

Если чисто попробовать, мол стартанет или нет твой цап по I2S, то можно.

Если что бы играло, то вряд ли - я не вижу на этой плате внешнего питания (отредактировал - увидел ), а значит питается она от малинке, а это совсем не хорошо. Можно конечно колхозить, а можно подождать и поискать или PI2AES, или ALLO KALI. У этих плат разный подход к формированию I2S, но все лучше чем платка с али. Есть еще платы от Ian Canada, но они дороже и главное я не уверен, что подойдут к моему цап.

А вот к твоему ES9038Pro это самое то:



This version uses a Upsampling multiplier coefficient of X8 = 352.8kHZ for frequencies of 44.1kHZ and 384kHZ for mutliple frequencies of 48kHZ. It is therefore dedicated to DAC:

Es9016, Es9016, Es9018, Es9028pro, Es9038pro, AK4490, AK4495, AK4497, PCM1793/91/96/98, PCM1792/94/95, PCM5100/01/02, PCM5122/41/42, Wolfson 8740,8741,8742 CS4398.



Конец цитаты.

Осталось только найти.




Изменено 20 февраля, 2023 пользователем audioshock

[audioshock 1 391]

4 часа назад, alviktor сказал:

а вот эта тоже для того же?

Если честно, не понял. Разъемы IN и OUT вижу, но что и как к ним подключать не описано. Инструкцию бы найти.

Добавил: не понял, как это к малинке подключать.



Изменено 20 февраля, 2023 пользователем audioshock

[audioshock 1 391]

4 часа назад, alviktor сказал:

И можно ли туда же присобачить вот эту?

Это фильтр питания. Если делать ЛБП, то наверное он не нужен - что там фильтровать после ЛБП. Хотя я заказал себе такой же, а когда заказал, то понял, что не понял как его на малинку одеть - ни как! Только +5В и GND с выхода GPIO тащить проводками на вход 5В малины. Подожди не заказывай, если мой приедет, дам погонять - не люблю я все эти проводки-колхоз.



4 часа назад, alviktor сказал:

Коли ты в теме, так заодним скажи, какая разница между этими двумя реклокерами? Или они оба сгодятся?

Ну как в теме, то же постигаю потихоньку, задавая вопросы на разных форумах.

Про эти реклокеры от Allo:

на родном сайте про модель ALLO KALI Reclocker I2S FIFO Sparky SBC and Raspberry Pi 22/24MHz 192kHZ ни чего не пишут, пишут только про ALLO KALI Reclocker I2S FIFO Sparky SBC and Raspberry 44/48MHz 32bit 384kHZ

А вот по твоей ссылки на французском сайте пишут, мол модель 22/24MHz 192kHZ подходит  для таких ЦАП, в т.ч. мой PCM1704, а модель 44/48MHz 32bit 384kHZ - для других, в т.ч. и твой ES9038Prо. Один специалист с ДАстерео (собирает вот такие штуки) в личной переписке сказал, что отличие только в поддерживаемой частоте.

Вот и думай.

3 часа назад, alviktor сказал:

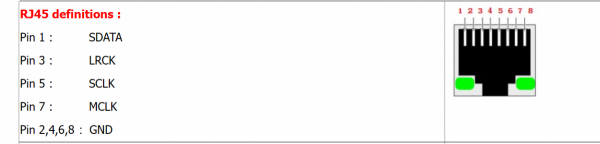

Вот, прислал производитель цапа.



3 часа назад, alviktor сказал:

Это совпадает с твоим?

С моим не совпадает, распайка на RJ45 у всех своя. Но это не важно, есть знать эту распайку: можно самому обжать кабель так, как надо или использовать монтажный разъем (то же на али покупал, удобно для экспериментов), как на моем фото выше.

Главное соединить нужные контакты. В моем варианте мастер-клок не нужен, так и написано в инструкции, я MCLK не подключаю.

В твоем варианте надо будет и эти контакты соединить.



Резюме:

Купить для начала это. Нашел куда подать внешние 5В (понедельник, блин...).

Попробовать все соединить и запустить.

Если все заработает, и звук не понравиться, то искать приличный реклокер.

[audioshock 1 391]

4 часа назад, alviktor сказал:

Вот, прислал производитель цапа.

Резюме 2:

если малинка уже есть, то подать I2S с ее GPIO на I2S вход цап.

Сначала мастер не подключать, соединить следующие пины

           GPIO    ЦАП RJ45

DATA    40         1 DATA

LRCK   35         3 LRCK

BCLK  12          5  SCLK

GND    39         2 GND



Если не стартанет цап, то подключите мастер

            GPIO    ЦАП RJ45

MCLK  29         7

Изменено 20 февраля, 2023 пользователем audioshock

[alviktor 165]

  Понял. Спасибо.

[audioshock 1 391]

2 минуты назад, alviktor сказал:

Понял.

Понедельник, блин  - нет на малине мастера. Вот по-этому и нужен реклокер, если нужен мастер-клок.

Попробуйте без подключения мастер-клока все собрать на малине.

[vitta77 820]

2 часа назад, audioshock сказал:

Это фильтр питания. Если делать ЛБП, то наверное он не нужен - что там фильтровать после ЛБП. Хотя я заказал себе такой же, а когда заказал, то понял, что не понял как его на малинку одеть - ни как

Что значит никак, как раз таки одевается на 40pin колодку и через неё записывается малина. Никаких там проводов не нужно. Само питание с ЛБП подается на эту плату-фильтр через нормальный DC разъём 2.1.

[vitta77 820]

Вот так это выглядит (малина просто в радиатором кожухе)

[audioshock 1 391]

39 минут назад, vitta77 сказал:

Что значит никак, как раз таки одевается на 40pin колодку и через неё записывается малина. Никаких там проводов не нужно.

Значит можно одеть на малину, на фото не разглядел, что снизу  на GPIO фильтра то же разъемы есть.

[alviktor 165]

   Нужную приблуду купил, но приедет нескоро, через месяц.

[audioshock 1 391]

1 час назад, alviktor сказал:

 Нужную приблуду купил

Отлично!

Держи в курсе, а еще лучше, как наиграешься, присылай в Самару на попробовать: буду благодарен и транспортные за мной.

[alviktor 165]



В 20.02.2023 в 16:48, audioshock сказал:

присылай в Самару на попробовать:

   Не вопрос.

А далее уже мой вопрос. Пытаюсь войти в тему по реклокеру, и что-то сразу засада. Индусы пишут:

 "Совместим ТОЛЬКО с подчиненными ЦАП." Почитал аннотацию к своему цапу, не нашёл, подчинённый он или нет.

[audioshock 1 391]

2 часа назад, alviktor сказал:

Почитал аннотацию к своему цапу, не нашёл, подчинённый он или нет.

Два пути найти ответ:

спросить у производителя, в каком режиме работает ЦАП по входу I2S: master или slave;

как писал выше, попробовать подключить цап к малинке (малина же есть?), подав I2S с GPIO малины:

          GPIO    ЦАП RJ45

DATA    40         1 DATA

LRCK   35         3 LRCK

BCLK  12          5  SCLK

GND    39         2 GND



Если звук будет, то цап работает в режима slave (подчиненный). По-моему так. Но, я могу ошибаться. Надо пробовать.

Главное, если звука не будет, то это негативно не скажется ни на малинке, ни на ЦАП - эти их не сломать.



2 часа назад, alviktor сказал:

Индусы пишут:

Это ты про какой реклокер интересуешься у индусов?

[alviktor 165]

   По цапу ясно, напишу производителю. А по индусам. Allo - это индийская фирма (наверное). По крайней мере главный их специалист- индус. Ну, и я же у них когда-то покупал DIGIONE SIGNATURE. Посылка была из Индии.

[audioshock 1 391]

41 минуту назад, alviktor сказал:

Allo - это индийская фирма (наверное). По крайней мере главный их специалист- индус.

Да, главный - индус, живет в Канаде, производство в Индии.

Виктор, а ты с ними списывался на предмет купить Allo Kali? Они этот реклокер еще выпускают?

Если будет реальный вариант купить, дай мне пожалуйста знать, в то же ищу такой. Мои люди в Европе вопрос задали на французском сайте - пока тишина.

[alviktor 165]

В 22.02.2023 в 11:46, audioshock сказал:

ты с ними списывался на предмет купить Allo Kali?

Нет, я просто глянул, товар распродан.



В 22.02.2023 в 11:46, audioshock сказал:

вопрос задали на французском сайте

Ты имеешь в виду конкретно сайт .Аудиофоника?

В общем, есть несколько способов, как купить за границей.

Согласно этой статье я подал заявку в СДЭК, подожду, что ответят.

Изменено 23 февраля, 2023 пользователем alviktor

[audioshock 1 391]

24 минуты назад, alviktor сказал:

Ты имеешь в виду конкретно сайт .Аудиофоника?

Да, только по твой ссылке открывается сайт allo.com



26 минут назад, alviktor сказал:

В общем, есть несколько способов, как купить за границей.

Спасибо! Изучу.

26 минут назад, alviktor сказал:

Согласно этой статье я подал заявку в СДЭК, подожду, что ответят.

Подождем...

Может это и рабочий вариант. Расскажешь потом?
