Вот, порезка акрила А то всё лобзик да лобзик. Пленка должна уже завтра быть у вас. Я прислал вам 20 листиков формата А4

Хотя укрпочта имя нарицательное (вы ж её выбрали).



Оголовье у вас отличное получилось. На голове будет сидеть идеально. Я тоже хотел попытаться сделать такое, но решил остановиться на простом хайфайменовском.



Я пробовал he-400 и he-1000. Разница в комфорте так велика, что мне просто пришлось заморочиться с таким оголовьем.

Фирма: "Floydik-Гаруспик сompany " .......

Фирма: "Floydik-Гаруспик сompany " .......



У нас 100% разные цели

Да, про цели вы в кое-каком смысле правы) Я пока для себя технологию точу, а дальше увижу . Сейчас главное драйвера функциональные сделать. А остальное дело вкуса .



Ура! Магниты уже дома) Быстро, за 1 день с Николаева в Житомир приехали. Вот это я понимаю экспресс доставка . Теперь буду по-тихоньку в рамку вклеивать. Чувствую несколько ногтей выломаю, так как отделять их очень сложно .



Чем приклеивать их можно. Адгезии суперклея не хватает. Ногтем с магнита слезает. Надежности никакой. Может эпоксидкой?



Собрал одностороннюю систему с просто легко натянутой мембраной и проводниками на ней типа "восстановленной мембраны тдс-7 эмалированным проводом" 0.01мм и двухстороннем скотчем. Реально, не мог оторваться. ТДС-5 курит в сторонке. Во-первых - сцена. Я все свои треки переслушал с этим драйвером на левом ухе. Серьезно, никогда такого интерестного звука не слышал. Орёт от одномагнитки на всю комнату, аж мембрана от плохого натяжения пердеть начинает. И колонок не нужно будет

Изменено 16 июня, 201610 г пользователем Floydik

Чем приклеивать их можно. Адгезии суперклея не хватает. Ногтем с магнита слезает. Надежности никакой. Может эпоксидкой?



И этот вопрос мною изучен вдоль и поперёк. Лучше всего пленки к пластиковым рамкам клеить жидким скотчем. Конкретно я клею этим:

http://systema.dp.ua/p17500006-scotch-weld-aerozolnyj.html



Натягиваю на стапелях пленку, наношу из баллончика клей на рамку и жду 3 минуты.

@Floydik, может видео для любознательных?

@Валяев Максим, да с радостью, только не на что . Звук с мыльницы полная ж**а, а фото немножко позднее выложу .



UPD: Фольгированный лавсан на почте забрал) Спасибо Вам огромное, @Гаруспик! Сперва даже не понял с какой стороны фольга, а с какой пленка . Мультиметр помог . Все, открылось широчайшее поле для ̶р̶у̶к̶о̶б̶л̶у̶д̶с̶т̶в̶а̶ рукоделия .

Изменено 17 июня, 201610 г пользователем Floydik

Floydik, вы же помните "плату" за лавсан?

Обязательно выложите на форум ваши достижения.

Попросил на роботе клей, Ботерм называется. Склеивает магниты и текстолит так, что отодрать можно только с огромнейшим усилием. Суперклей отдыхает.

А фотоотчёты обязательно!



Сделал две рамки на один драйвер. Клеил часа 2. Теперь намертво.

Изменено 18 июня, 201610 г пользователем Floydik

Добрый день, на ибэй продается pyralux с такими характеристиками



copper: 70 um single-sided

base material: kapton

thickness: 150 um



Подойдет для мембраны или нет?

Изменено 18 июня, 201610 г пользователем pillarock

220 микрон общей толщины? Это не пленка это уже лист))

Фоторезист если покупать то негативный? Думаю заказать, недорого обойдется.

Дешевле будет заказать травление мембраны у спецов, занимающихся изготовлением печатных плат.

Ну не знаю, я и сам могу нормально вытравить. Мне фоторезист обходится кусок 30см х 100см в 200 рублей или 60 гривен. И сделать можно всё что угодно.

Посмотрим как ты сделаешь фотошаблон и накатаешь фоторезист

Вначале я думаю нужно на куске стекла туго натянуть плёнку и зафиксировать. Фотошаблон распечатаю в центре лазерной печати. Фоторезист как клеить - знаю, только давным давно им пользовался. Так что надеюсь пару листов подпорчу, но результат должен быть отличным.

Я рекомендую ламинатор.

...на куске стекла туго натянуть плёнку и зафиксировать.

На куске текстолита.

Приклеить по периметру.

Такая конструкция прокатывается через ламинатор и фоторезист ложится ровно.

Изменено 22 июня, 201610 г пользователем safary147

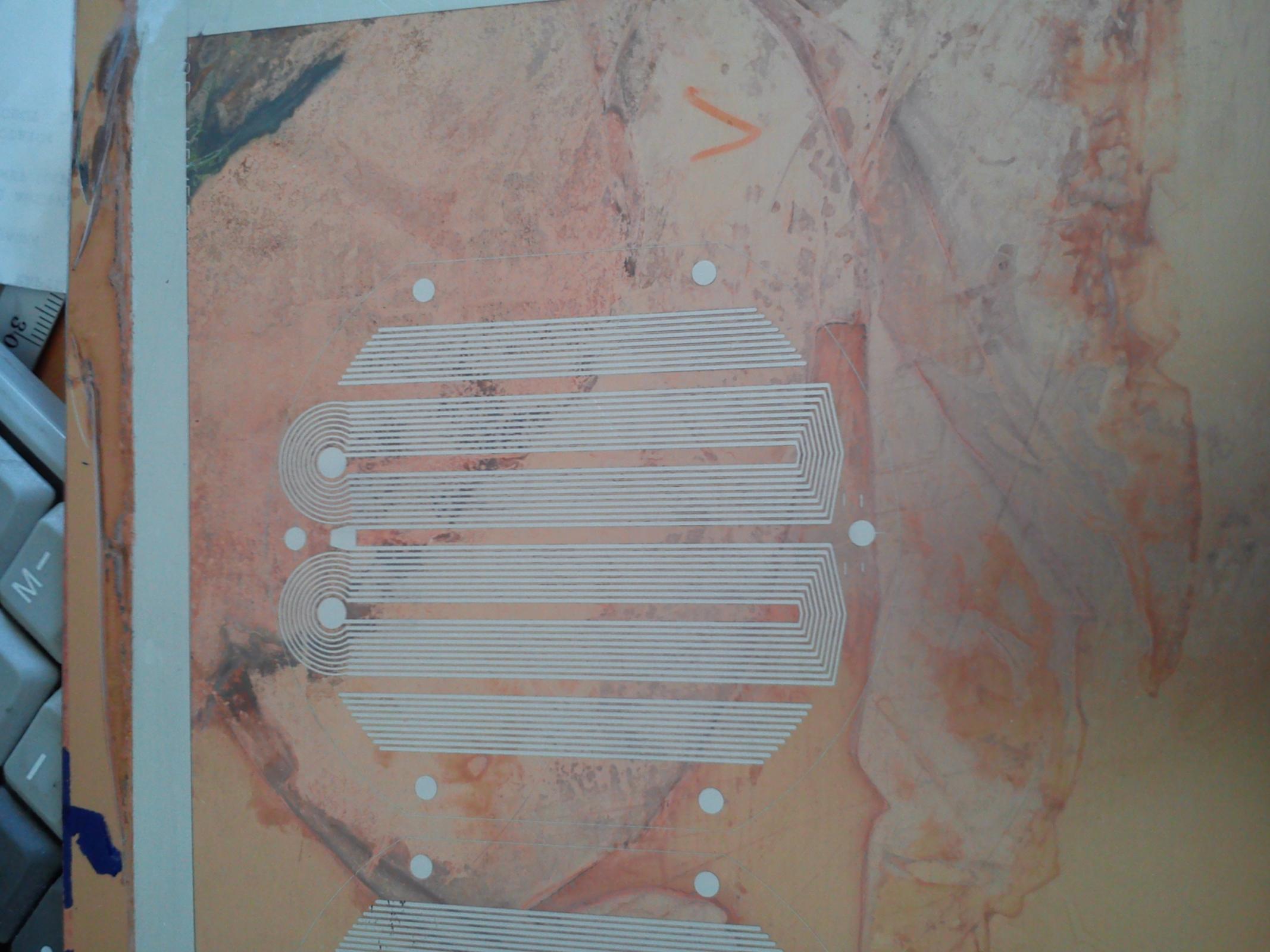

@safary147, какая ширина самой мелкой дорожки? Отлично получилось. Какая толщина пленки,фольги? Наклеили пленку я вижу по периметру на двухсторонний скотч?



Я перехожу к ширине дорожки 0.4мм.

Метод позволяет. Вот получу скоро аванс, закажу фоторезист и приступлю. Ламинатор есть в наличии)

Изменено 22 июня, 201610 г пользователем Floydik

@Floydik, а где боковые дорожки? Ещё 2 группы покороче должны быть по бокам.

@Floydik,



Дорожки 0,5 через 0,3.

Узкие 0,4.

Сам материал гуано, "мятый".

Соответственно накатить фоторезист идеально не получилось.

Из четырех мембран рабочая одна, сопр. 26,7ом.

@safary147, вот это слова практика. А также есть вопрос с долговечностью.

@Гаруспик,

Все упирается в качество материала.

@Гаруспик,

Все упирается в качество материала.



Разумеется. А также в качество фотошаблона, накатки фоторезиста и особенностей травления. Там очень много особенностей.

Если это вдруг ещё кому-нибудь интересно - статоры моих наушников
