HOK 80-2 (snorry mod)

[fxsound 15]

Добрый день!



Хочу поблагодарить snorry за прекрасный мод винтажных наушников HOK 80-2.

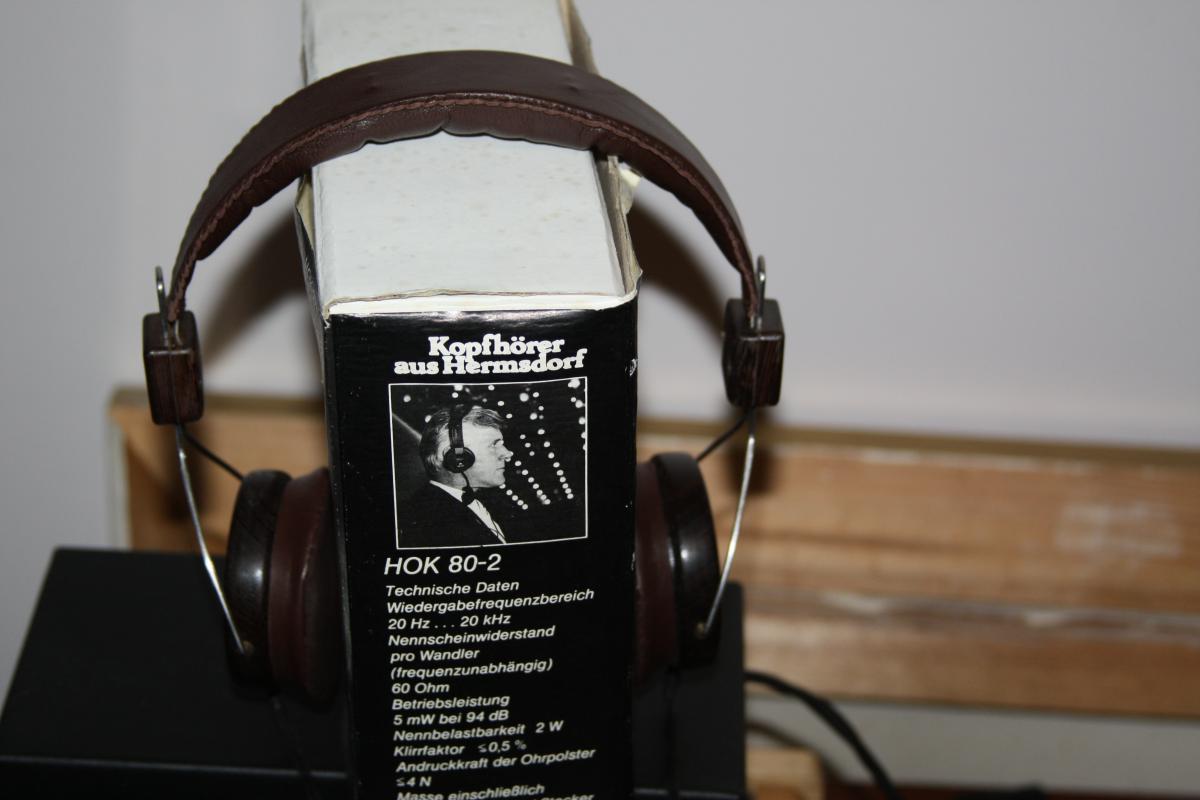

Ко мне пришли в запечатанной коробке.

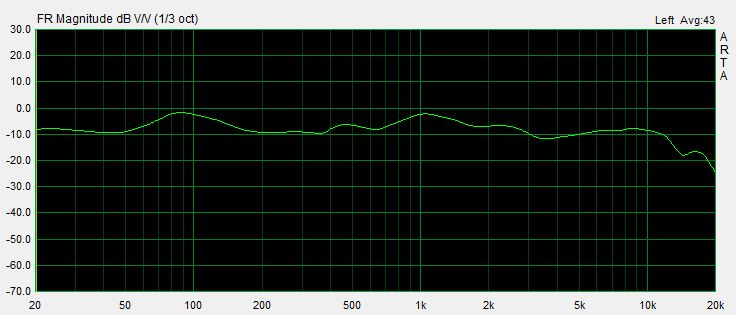

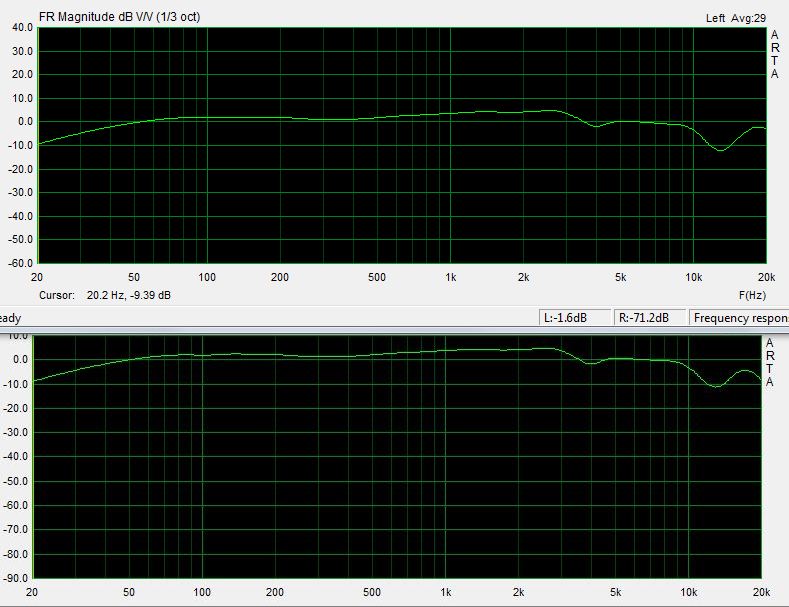

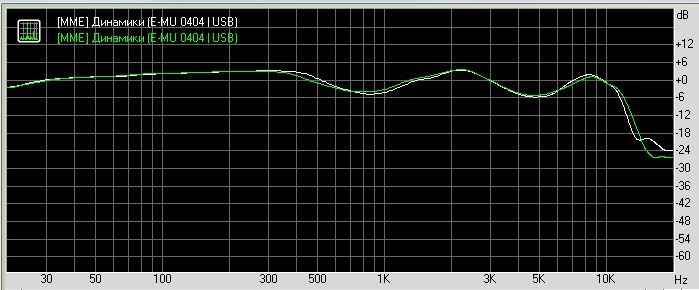

АЧХ сток

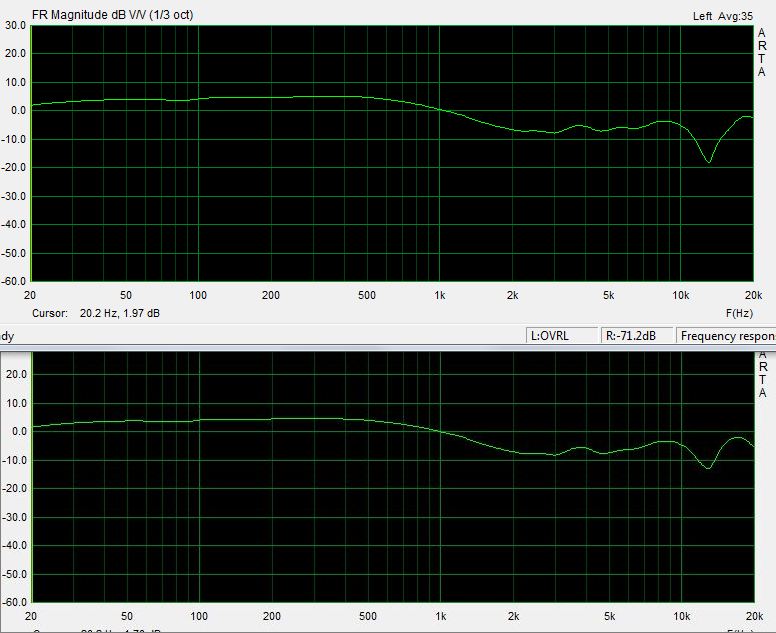

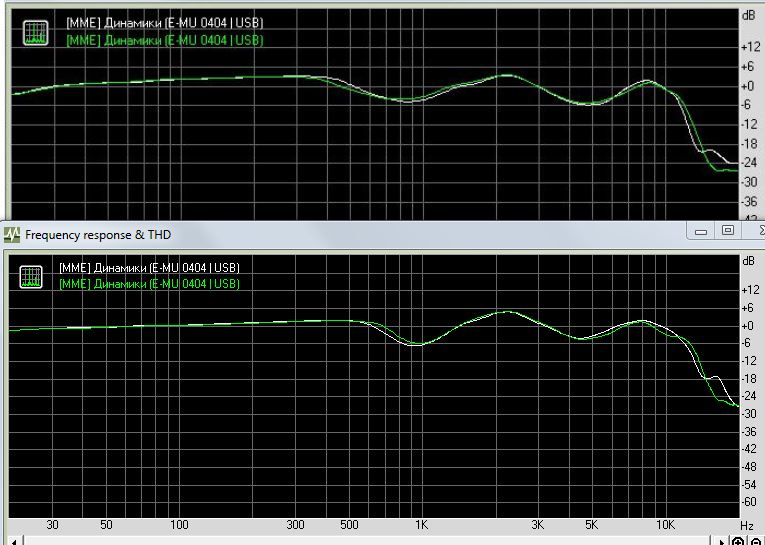

После игры с АЧХ выбрали в итоге вот такой вариант





Но как оказалось после многочисленных экскрементов у капсул начало проявляться что-то похожее на прогрев (нижний после прогрева)

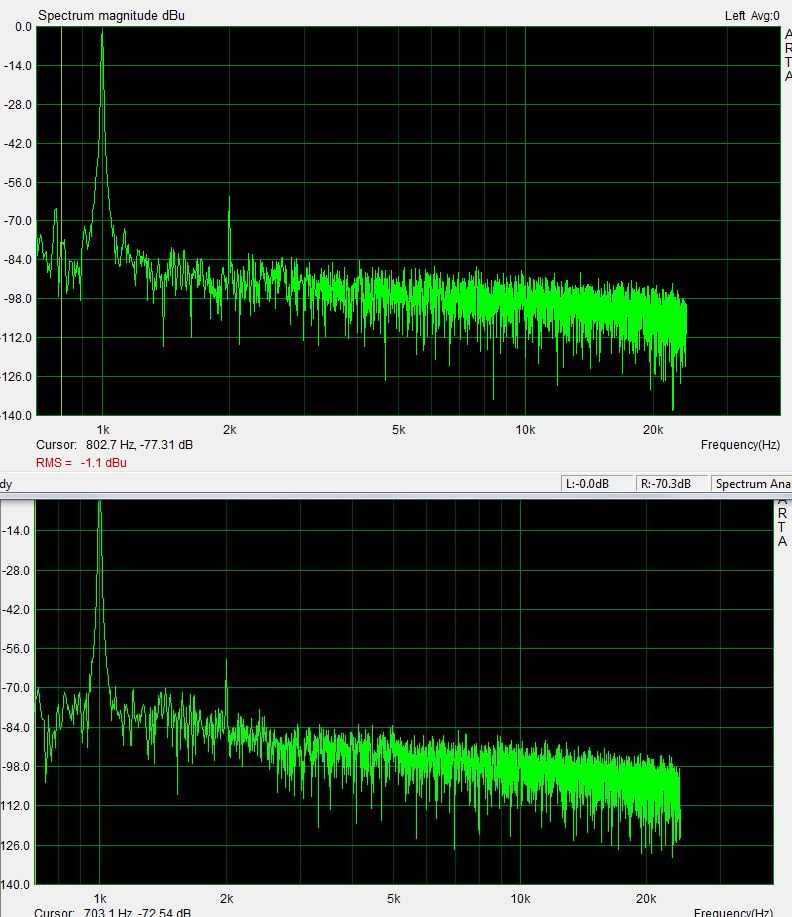

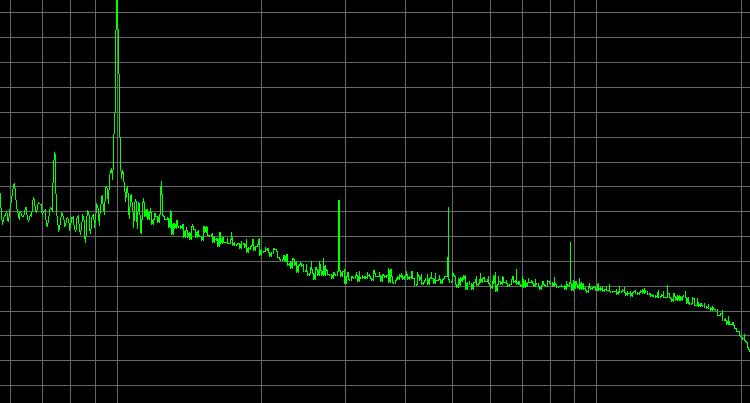

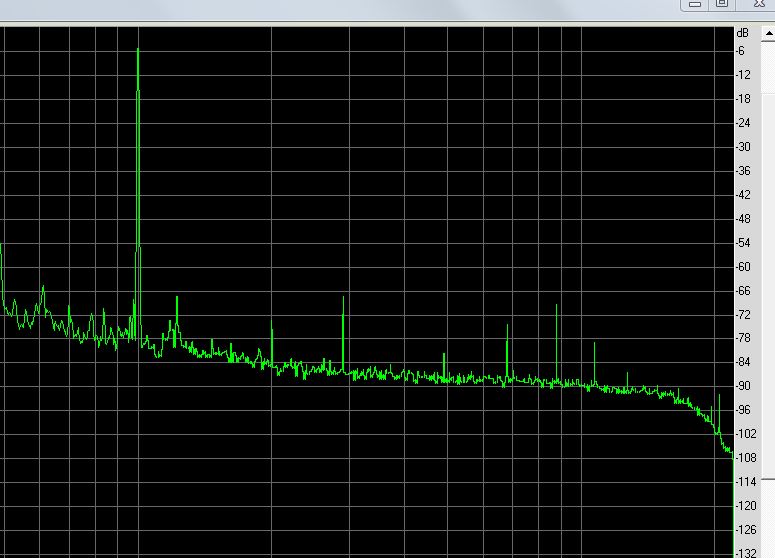

Кстати гармоники изменяются примерно через пол часа

примерно через час



Звук: басы отличные и оооочень быстрый, но не превалирует над серединой, середина окрашена немного, верха чистые, но хотелось бы побольше чуть %) Фокусировка идет на середину, вокал. Сибилянт можно сказать и нет, немного "cc" "шш" слышно, но в меру - не раздражает и не акцентируется. На больших составах в кашу ничего не превращается. Звук если обобщить теплы и домашний. Все инструменты четко распределены. Сцена хорошая, но не огромная. Вообще звук у HOK имеет свой почерк, отличается очень от тех орто, что я слышал. Макродинамика и микродинамика, на мой не искушенный взгляд на 5. Такая золотая середина, с отличной серединой - вот такое масло масленое 8)



Главный недостаток, а может и нет - то что нужен долгий прогрев перед прослушиваньем, чтобы искажения были минимальны.

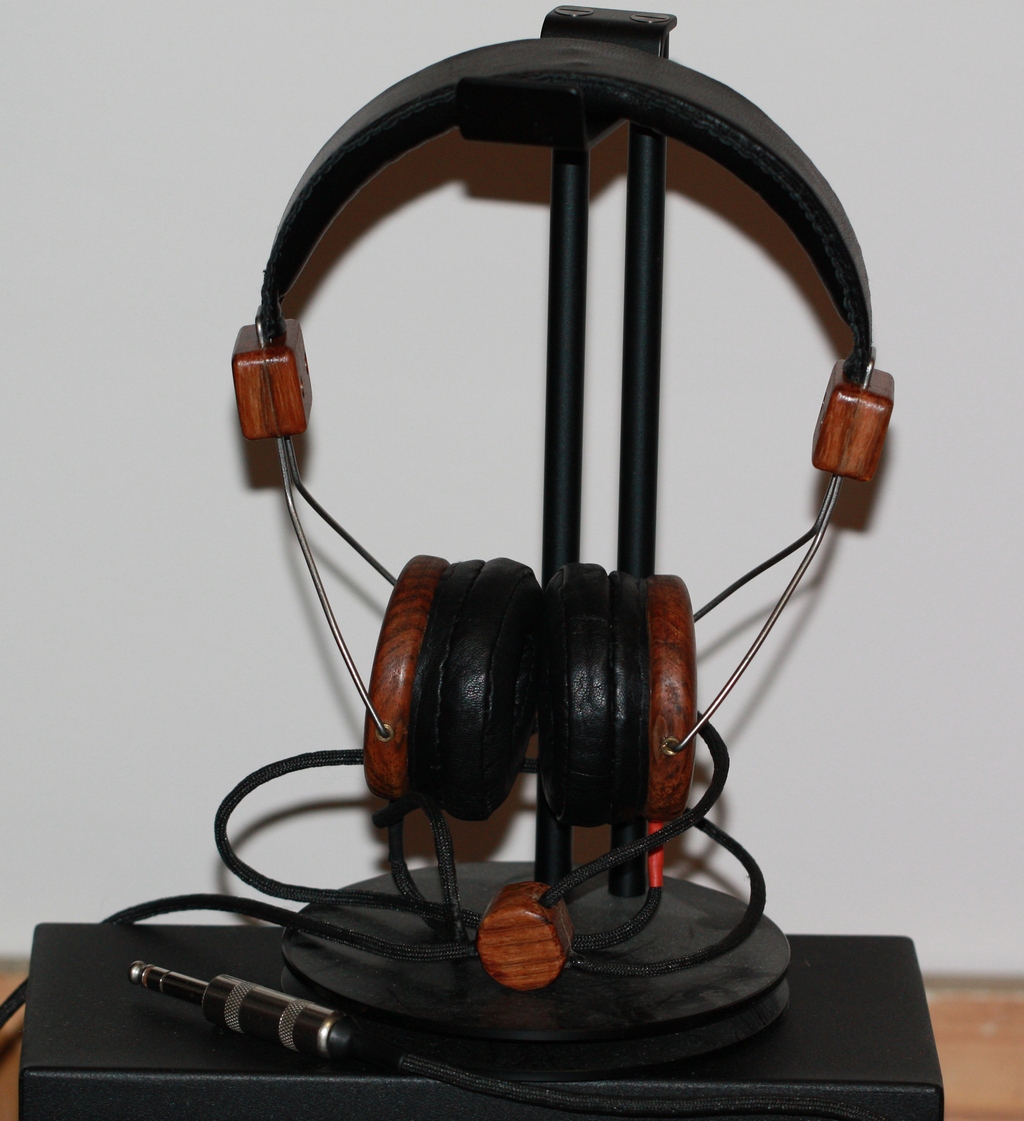

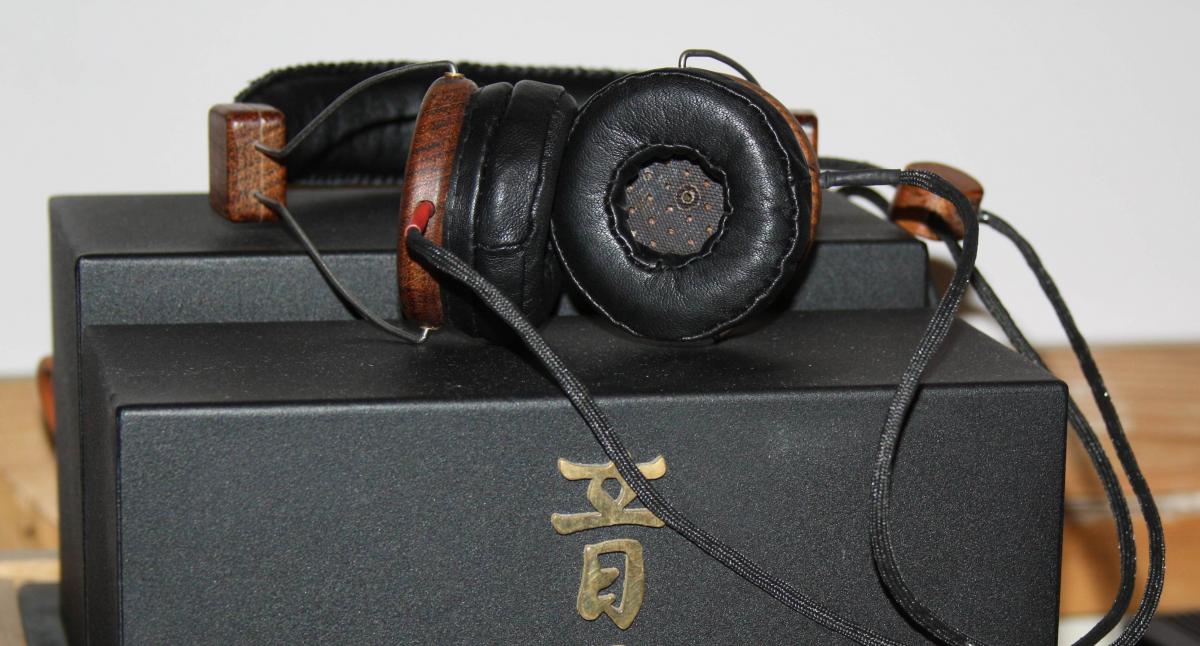

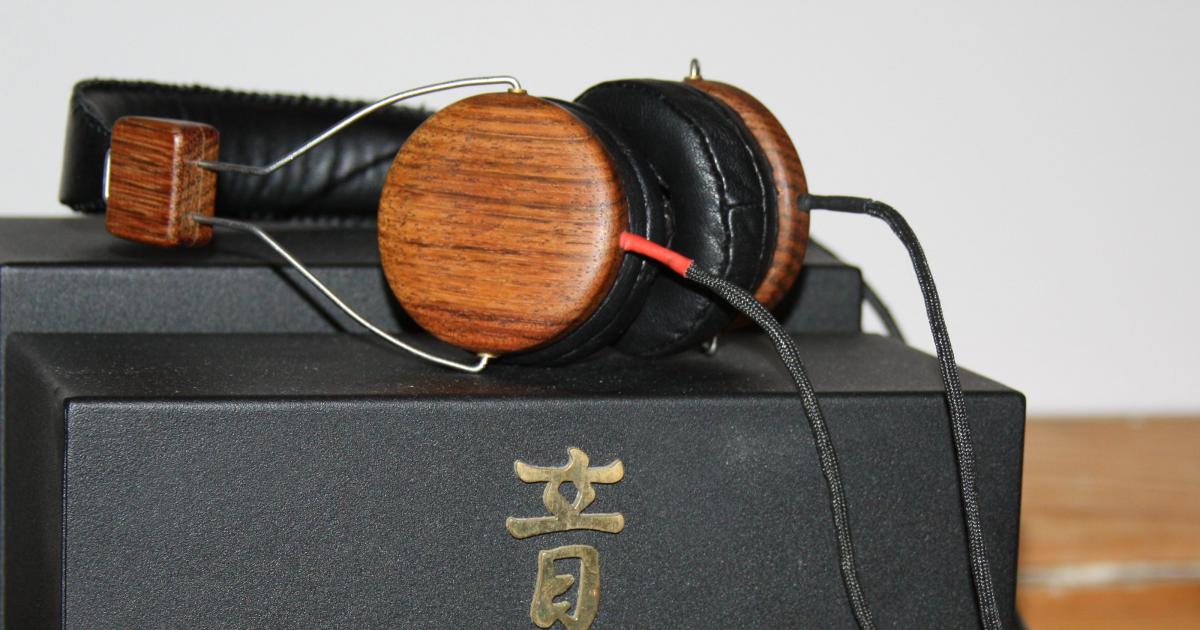

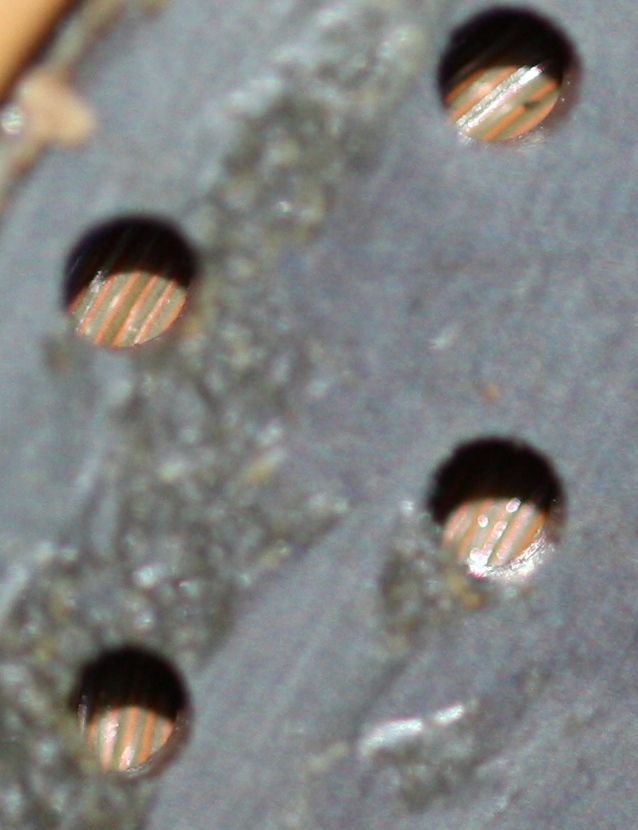

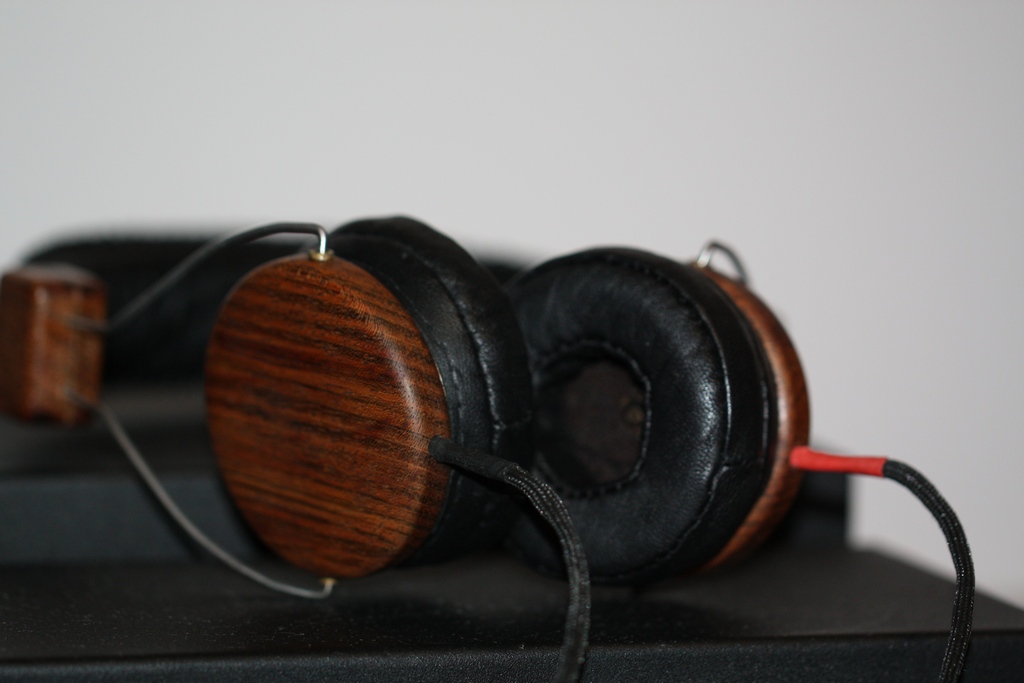

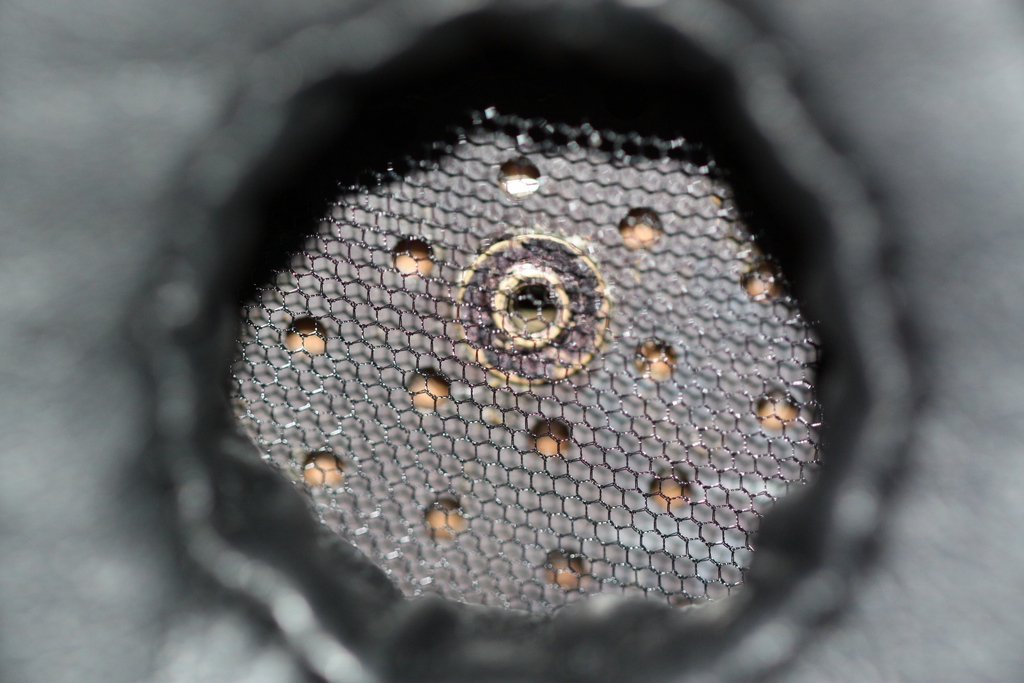

Фотографии самого мода (Кабель Hitachi SMX-4E5 LC-OFC, коннектор Switchcraft 80х годов, американский):

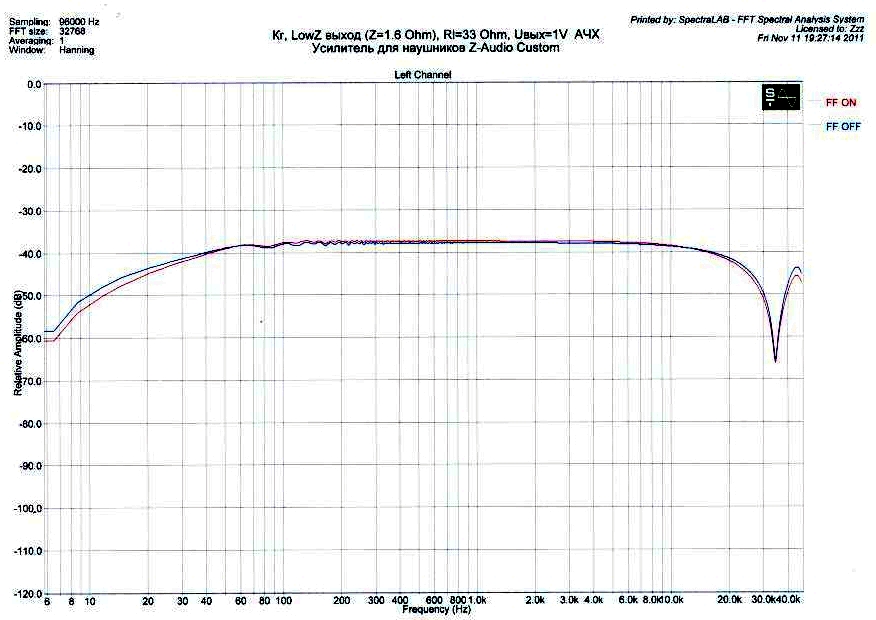

Слушалось все на усилителе ecc82 + el84 в триодном режиме.

Вынесены трансы+Полное двойное моно + отдельное гальванически развязано питание индикаторных ламп. В питании Elna Cerafine 300uFx500x 2 и Nichicon Audio Professor 47+47x500V x 2.

Усилитель без ООС, но можно включить небольшую положительную обратную связь по напряжению ( увеличивается динамика, звук такой обвалакивующий становится.)



потенциометр громкости на 24 положения с золотыми контактами на резисторах Allen-Bradley, они же в самом усилителе.

Выходной трансформатор Tamura HM-1 60 годов, Межкаскадные трансформаторы TANGO.

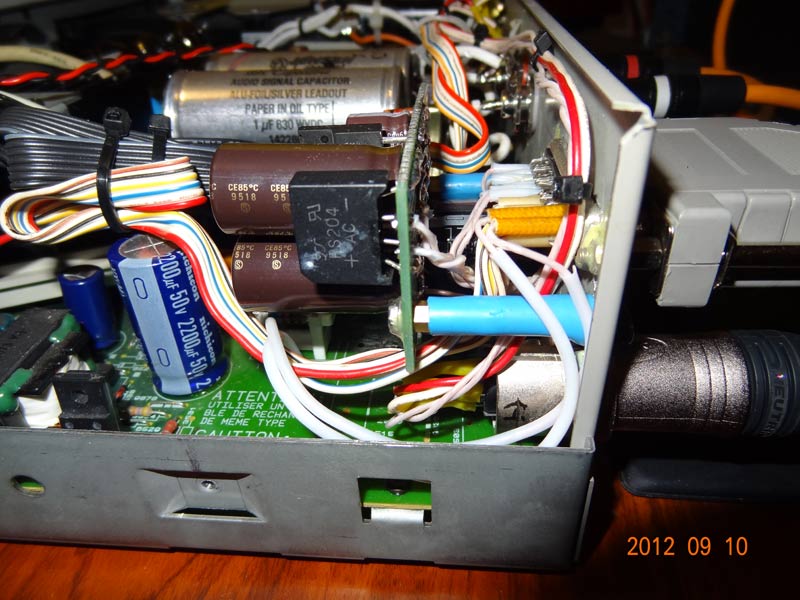

СD плеер Maratz CDR 615

Два цапа - CS4390 и BB PCM1702.

можно переключать МС ЦАПов на лету, можно сравнить сразу. выходы подогнаны друг к другу с точностью 0.2

дБ.



ЛАМПЫ - можно ставить любые 12AU7 (ECC82) и E80CC,

но мой выбор E80CC SQ.



Режим работы ламп - сейчас выбрано небольшое анодное напряжекние,

дающее максимально богатый и плотный спектр звучания.

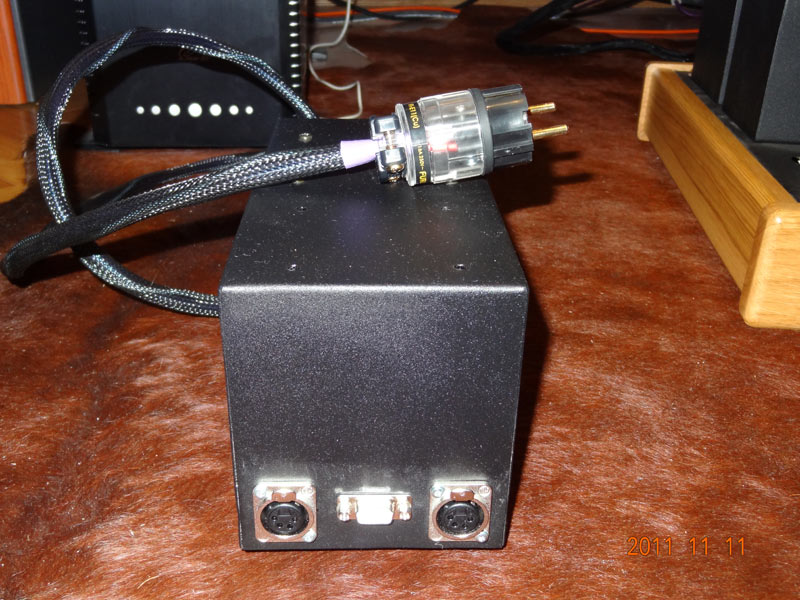

Питание - сделано след. образом. В выносном блоке стоят

четыре Ш образных трансформатора - родной Маранц, Доп Трансформатор с раздельными

обмотками для питания аналоговых и цифровых цепей обоих МС ЦАПов

плюс- Два доп. трансофрматора для питания ламповой аналоговой части - анодное и

накальное напряжение. Кабели к БП бескислородная медь везде, общее

питание и питание ламповой части - из кабелей Аудиотехника .

Стабилизаторы - отработанное годами решение с

двухступенчатыми раздельными стабилизаторами для цифровой и

аналоговой частей каждой микросхемы. Все питания мс: +5в -5в цифровое,

+5в -5в аналоговое у каждого цапа мультибитного и однобитного имеют

свои отдельные двухступенчатые стабилизаторы питания от отдельных

обмоток тарнсформатора. Конденсаторы - все электролиты ELNA,

Nichicon, Rubicon соответствующих аудио серий. Преобразователь

ток-напряжение PCM 1702 на резисторах. Все резисторы Allen Bradley.

Аналоговые фильтры - первого порядка, отдельные в каждой МС

ЦАПа на конденсаторах Orange Drop. Далее еще один естественный фильтр

первого порядка на самом ламповом каскаде.



Питание лампового выхода - накал переменным током, анодное -

однополупериодный выпрямитель, классический П-образный дроссельный

фильтр, за ним Г-образный RC фильтр. винтажный дроссель Thordarson.



Весь монтаж навесной, включая цифровую часть. Разводка сигнальных

цепей - кабелем Хитачи LC-OFC.

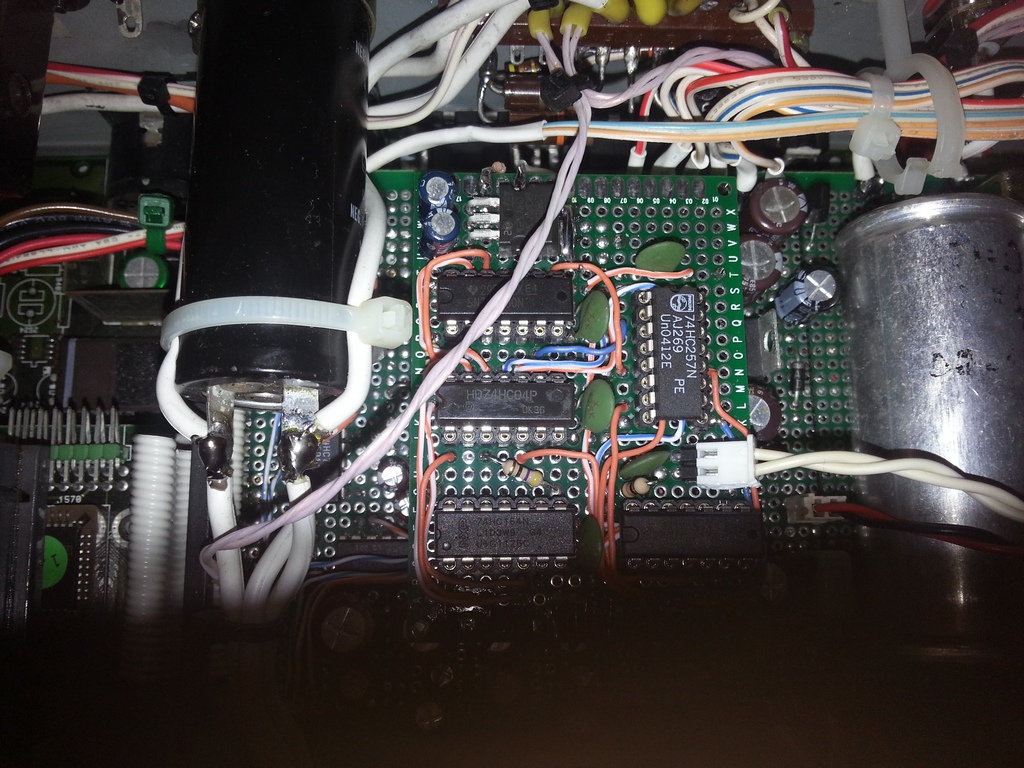

+ Добавился режим 1x для PCM1702и качественный клок для привода со своим питанием (не видно - под транспортом) .



Есть три режима

1битный на 4390

20битный 8x SM5840A + PCM1702

20битный 1х PCM1702





.

Изменено 16 сентября, 2014 пользователем fxsound

[Sam5248 228]

хоки -- вещь. даже в стоке.

[fxsound 15]

Ещё немного наушников от snorry:

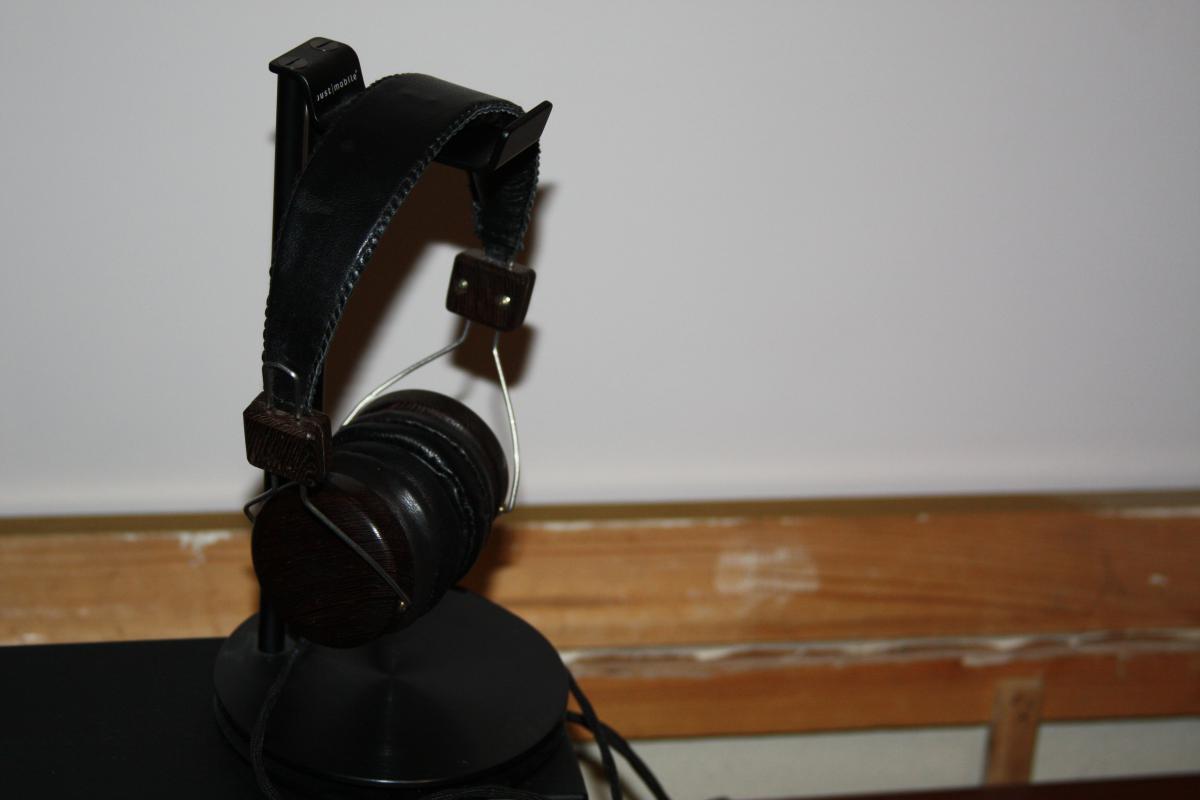

Yamaha HP-1:

АЧХ поролон

Гармоники поролон

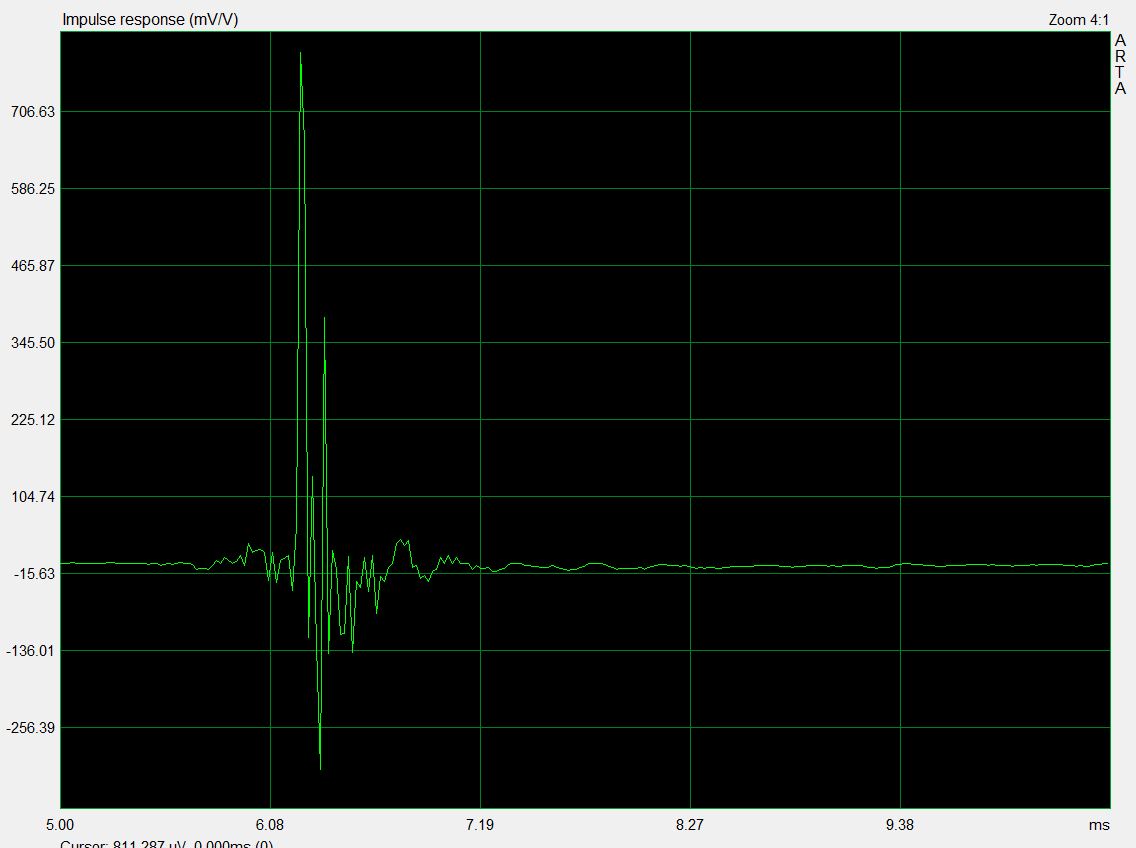

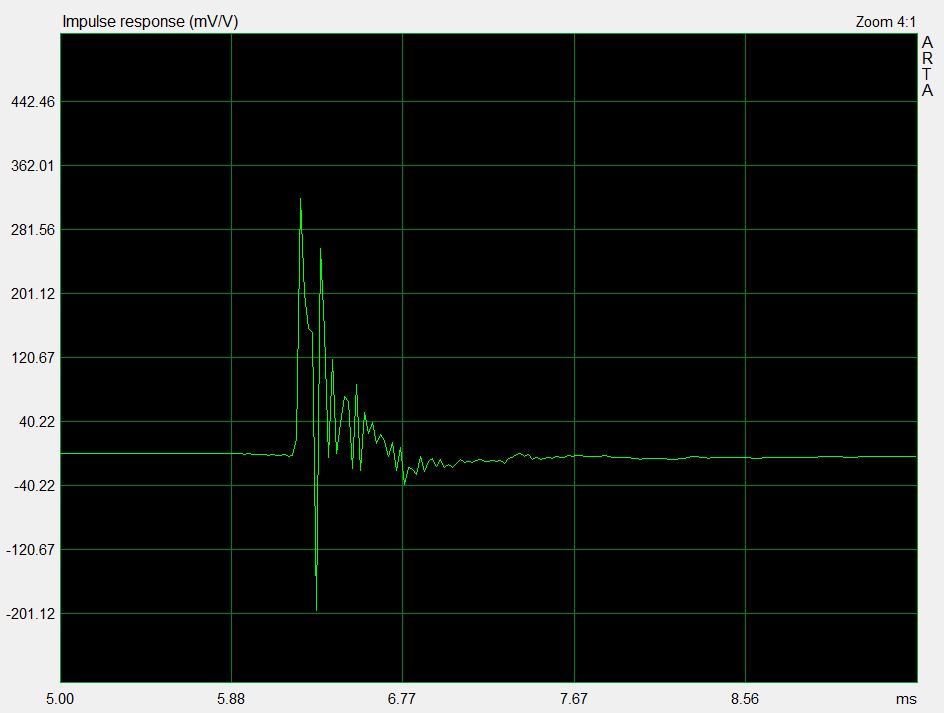

Импульс поролон



АЧХ кожа

Гармоники кожа

Импульс кожа



RFT HOK 80-2



АЧХ

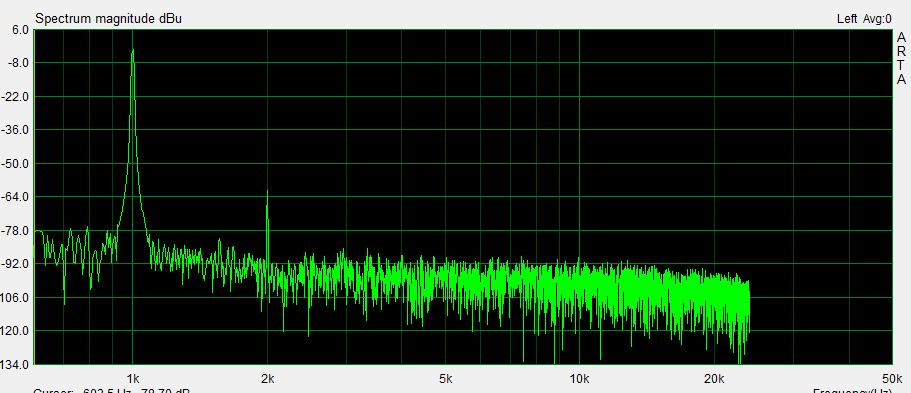

Гармоники

Импульс





Ямаха Очень технично играет. Пространство открытое. Играют очень честно и точно.



Очень музыкальные, каждый инструмент и голос голографический выделяет, но очень уютно и все слитно.

[pollar 8 808]

@fxsound,

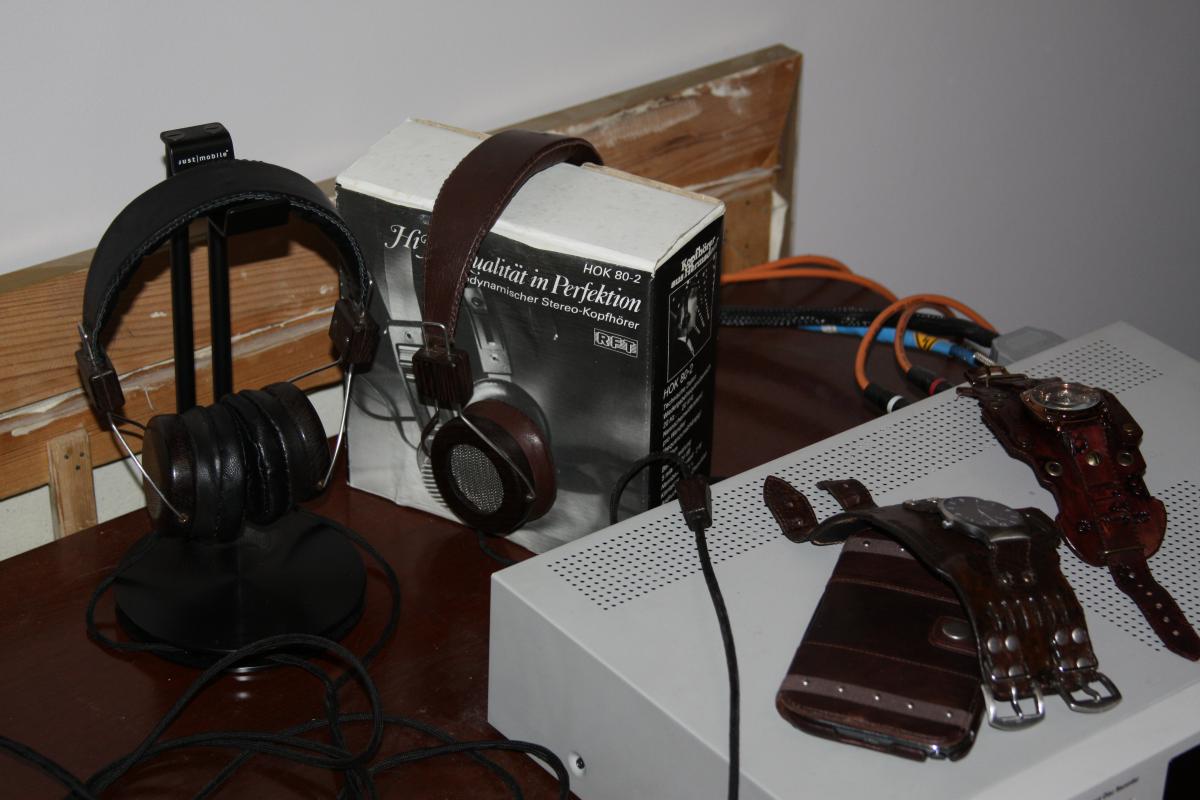

А ещё часы на первом снимке очень в тему "вплетается"

Ну а изготовление модов, тут уж Снорри как всегда -

[dikvertin 975]

Сколько видел модов от Snorry - кажется, ну ничего не обычного, ну чашки красивые, но опять же проволока. А все вместе - красота! Художник, однако! А как удобно они на голове сидят! Удивительно для меня это Про звук даже и говорить не буду.
