Мои самопальные ТДС-15

[JackDaniels 8]

Я заказывал от сюда http://www.ispa-shop.ru/ проигнорировали гады , хотя такой солидный магазин .

[Aleon 1]

... canare l-2t2s пробовал, хорош.

При всём уважении - применение Canare L-2T2S для наушников, по-моему, таки ошибка. Раз он двужильный в экранирующей оплетке, стало быть, Вы используете экран, как общий провод. Но сопротивление экрана не равно нулю, а всего лишь вдвое меньше сопротивления жил. То есть - на участке от усилителя до подключения к драйверам (или до разветвления) на экране выделяется напряжение. Теперь представьте (для наглядности), что Вы подали синус, скажем 50Гц, только на один канал. В итоге - на другом драйвере тоже появилось небольшое, но вполне реальное напряжение, равное падению напряжения на общем проводе, т.е. на экранирующей оплетке. При длине кабеля 1,5м, сопротивлении экрана 3,3_Ом/100м (Canare L-2T2S), и 16_Ом драйвера получаем паразитный сигнал на другом канале в размере приблизительно 0,4% от поданного сигнала. Если Вы врубите 12кГц, картина будет ещё плачевнее, т.к. активное сопротивление кабеля, в том числе и экрана, с ростом частоты значительно увеличивается, а с ним и паразитный сигнал. В лучшем случае, это приведет к сужению стереобазы. Но, сдаётся, там посложнее будет Остаётся добавить, что погонное сопротивление у Canare L-2T2S вдвое больше, чем у CANARE 4S6.

Кстати, на http://anlan.ru/catalog/9972 (спасибо Drakkard за ссылку) пишут, что у CANARE 4S6 именно с буквой G (4S6G) жилы из бескислородной меди.

Жаль, нет нормального прибора- замерить сопротивление родного кабеля ТДС-15

[JackDaniels 8]

CANARE 4S6 именно с буквой G (4S6G) жилы из бескислородной меди.

Без разницы с какой буквы . G-Gray это лишь цвет оплётки .

[snorry 3 065]

... canare l-2t2s пробовал, хорош.

При всём уважении - применение Canare L-2T2S для наушников, по-моему, таки ошибка. Раз он двужильный в экранирующей оплетке, стало быть, Вы используете экран, как общий провод. Но сопротивление экрана не равно нулю, а всего лишь вдвое меньше сопротивления жил. То есть - на участке от усилителя до подключения к драйверам (или до разветвления) на экране выделяется напряжение. Теперь представьте (для наглядности), что Вы подали синус, скажем 50Гц, только на один канал. В итоге - на другом драйвере тоже появилось небольшое, но вполне реальное напряжение, равное падению напряжения на общем проводе, т.е. на экранирующей оплетке. При длине кабеля 1,5м, сопротивлении экрана 3,3_Ом/100м (Canare L-2T2S), и 16_Ом драйвера получаем паразитный сигнал на другом канале в размере приблизительно 0,4% от поданного сигнала. Если Вы врубите 12кГц, картина будет ещё плачевнее, т.к. активное сопротивление кабеля, в том числе и экрана, с ростом частоты значительно увеличивается, а с ним и паразитный сигнал. В лучшем случае, это приведет к сужению стереобазы. Но, сдаётся, там посложнее будет Остаётся добавить, что погонное сопротивление у Canare L-2T2S вдвое больше, чем у CANARE 4S6.

Кстати, на http://anlan.ru/catalog/9972 (спасибо Drakkard за ссылку) пишут, что у CANARE 4S6 именно с буквой G (4S6G) жилы из бескислородной меди.

Жаль, нет нормального прибора- замерить сопротивление родного кабеля ТДС-15

Странно, мне бы такое даже в голову не пришло делать.

Из canare достается только пара - оплетка и оболочка идет в помойку.

Из 4 проводов делается нормальный кабель.

[Aleon 1]

CANARE 4S6 именно с буквой G (4S6G) жилы из бескислородной меди.

Без разницы с какой буквы . G-Gray это лишь цвет оплётки .

Как говорится, За что купил...

Цитирую отсюда - http://anlan.ru/catalog/9972 : "Внешняя оболочка: ПВХ серого, черного, красного, синего или кремового цвета. Проводники кабелей с обозначением G изготовлены из бескислородной меди (OFC, JIS H3510)."

[Aleon 1]

... canare l-2t2s пробовал, хорош.

При всём уважении - применение Canare L-2T2S для наушников, по-моему, таки ошибка. Раз он двужильный в экранирующей оплетке, стало быть, Вы используете экран, как общий провод. ...

Странно, мне бы такое даже в голову не пришло делать.

Из canare достается только пара - оплетка и оболочка идет в помойку.

Из 4 проводов делается нормальный кабель.

Прошу прощения за столь опрометчивое предположение. Ступил, однако

[JackDaniels 8]

Как говорится, За что купил...

Цитирую отсюда - http://anlan.ru/catalog/9972 : "Внешняя оболочка: ПВХ серого, черного, красного, синего или кремового цвета. Проводники кабелей с обозначением G изготовлены из бескислородной меди (OFC, JIS H3510)."

В принципе да Запутали меня япошки , спутал "G" с "Gry" . С "G" приоритетней провод .



Вот характеристика простого 4S6

Номинальный наружный диаметр, мм 6,4

Количество проводников (маркировка) 4 (красный, красный прозрачный, белый, белый прозрачный)

Поперечное сечение пары, мм2 1,0

Внутренняя оболочка полиэтилен

Внешняя оболочка ПВХ

Диаметр и количество жил 0,18 мм x 20 (20AWG)

Сопротивление проводника постоянному току, Ом/100м 3,7

Номинальная емкость между проводниками, пФ/м 125

Вес, кг/100м 5,4



------------------------------------------------------



Вот характеристика 4S6G

Номинальный наружный диаметр, мм 6,4

Количество проводников (маркировка) 4 (красный, красный прозрачный, белый, белый прозрачный)

Поперечное сечение пары, мм2 1,0

Внутренняя оболочка полиэтилен

Внешняя оболочка ПВХ

Диаметр и количество жил 0,26 мм x 41 (14AWG)

Сопротивление проводника постоянному току, Ом/100м 3,7

Номинальная емкость между проводниками, пФ/м 125

Вес, кг/100м 5,4

[snorry 3 065]

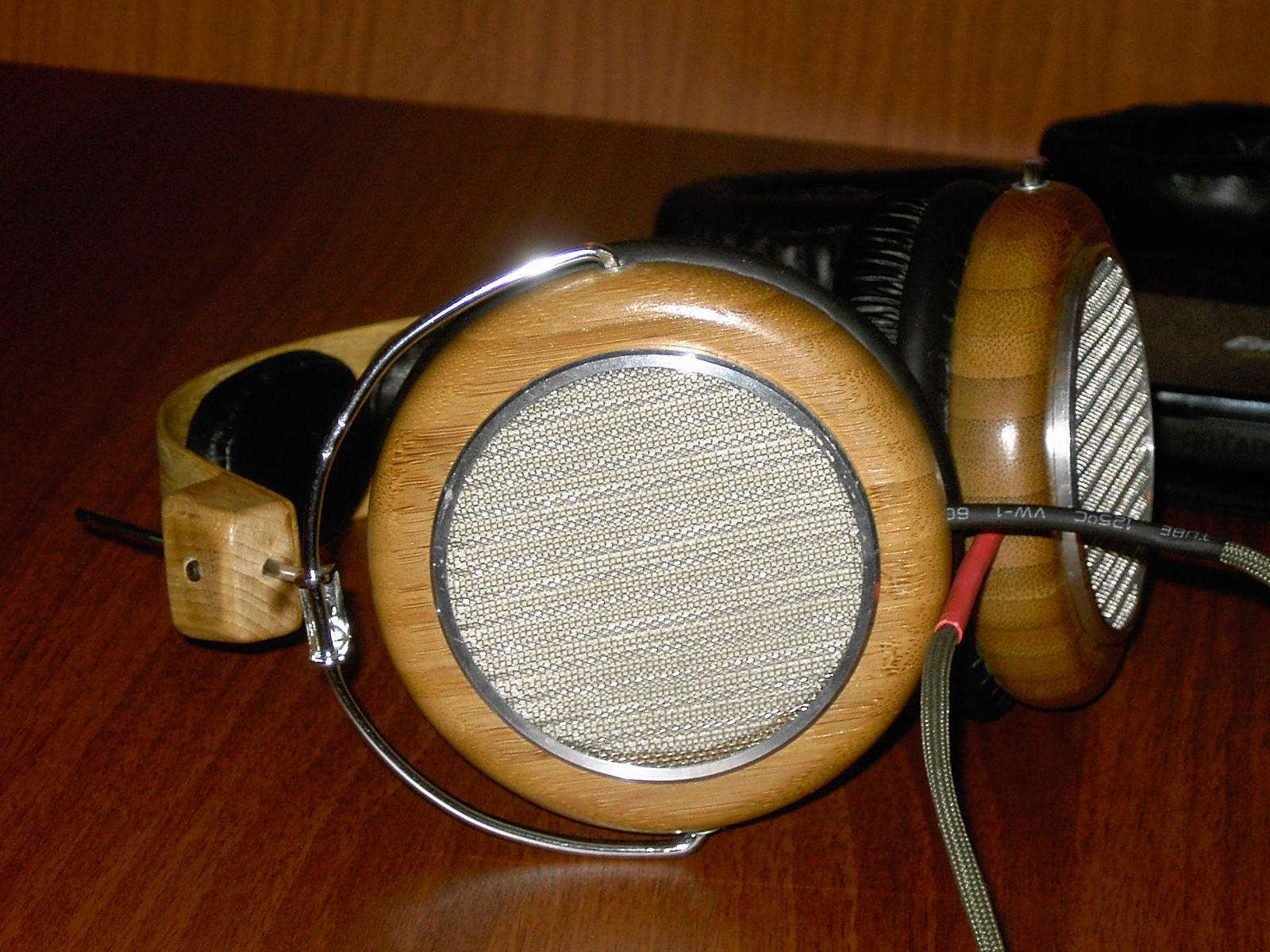

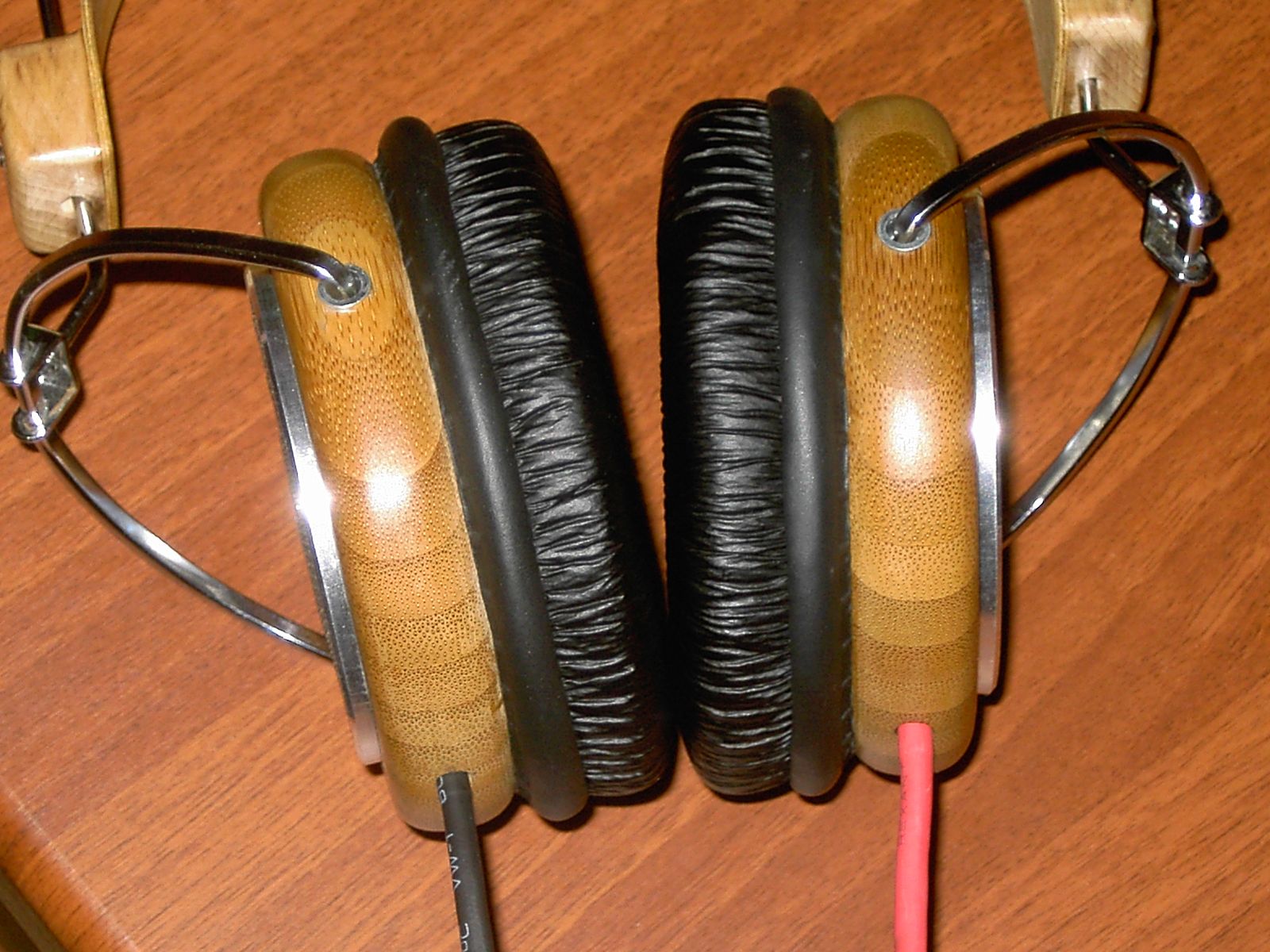

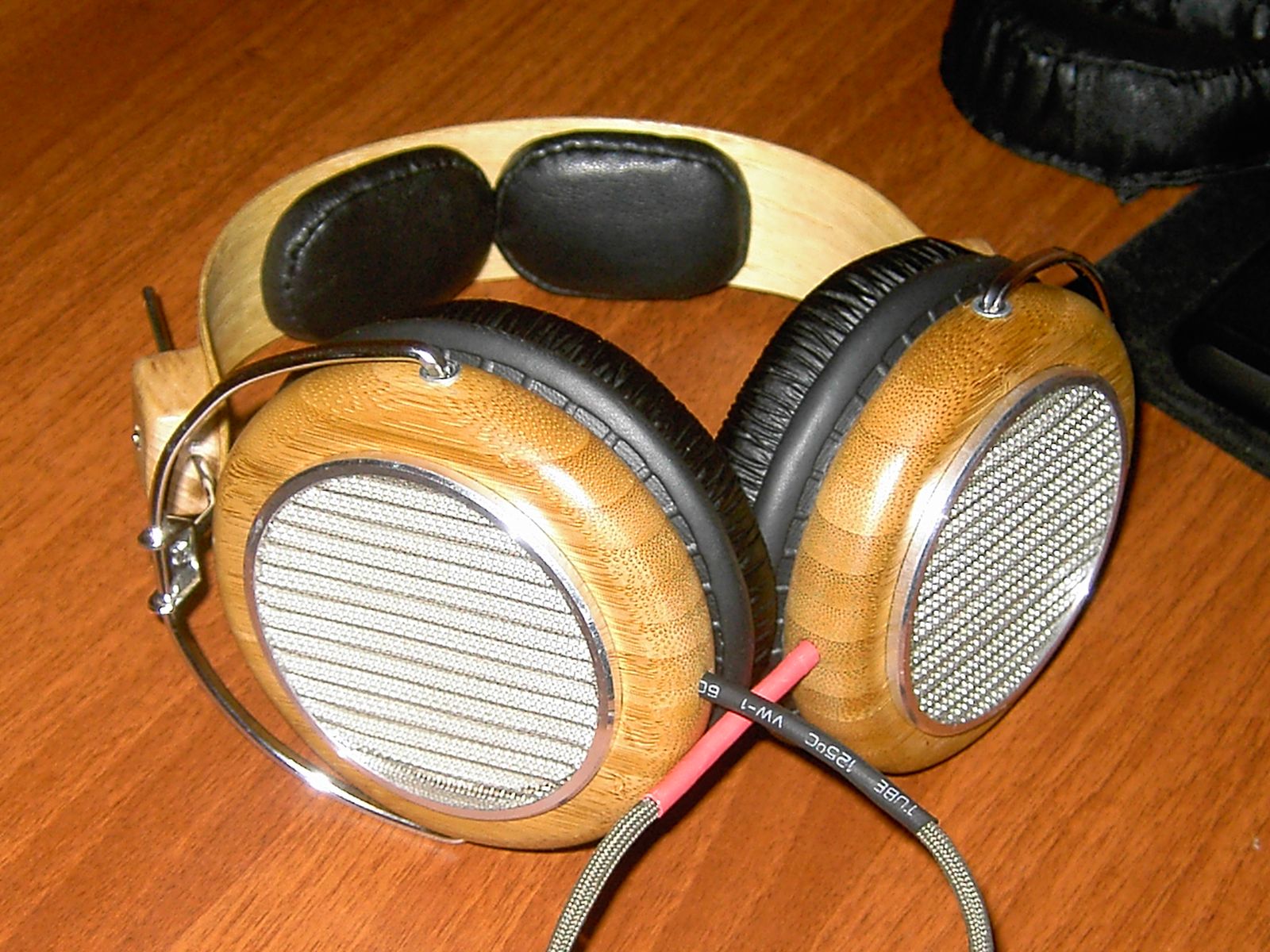

Сделал из бамбука. Получилось шикарно.

[DkossZoSo 32]

Вот это уже и мне понравилось! А из чего дужки делали? Хочу такие же замутить. Тоже наушнички творю.

[snorry 3 065]

Оголовье - клееный шпон. Блестящие дужки - хромированая нержавейка.

[snorry 3 065]

Добавил в описание на 1 странице:

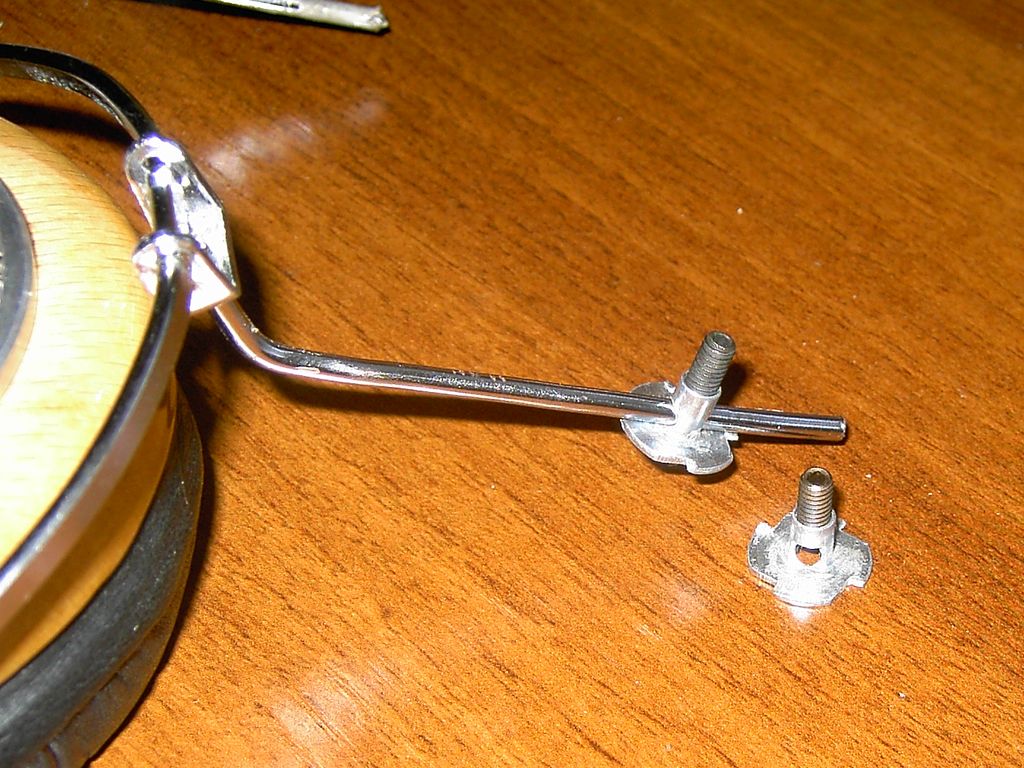

Как устроено крепление дужки.

Перепробовал разные варианты - что ни вклеивай в дерево - при закручивании выдавливается.

Поэтому при приклеивании к дужке узла крепления - в нее изнутри вклеена вот такая металлическая деталь.

[DkossZoSo 32]

Дужки сами гнете и хромируете, или берете с чего-то? Я делал из листового алюминия, но он мягковат оказался. Нужен титан. Спасибо.

[snorry 3 065]

Дужек пачку мне знакомый слесарь сделал, уж не знаю из чего.

[JackDaniels 8]

snorry круто , вот только оплётку для провода другую и термоусадку покороче .

[snorry 3 065]

JackDaniels - это еще не окончательный вариант - пока собрал для настройки.

Возможно в итоге вообще SMA коннекторы будут стоять.

[snorry 3 065]

Кстати, может посоветуете, какие коннекторы приспособить можно?

[DkossZoSo 32]

Понял, спасибо. Напильником дужки из титана ваять та еще мука. Буду грызть алюминий.

[PaulERm 389 3 Тракты]

snorry

Красотища!!!

[Drakkard 27]

А есть фотки мембраны тдс-15 с рифлением? Интересно как оно там геометрически было (да, я помню что с ним хуже =) )

[star5 9]

snorry

Красотища!!!

Согласен! Выглядит шикарно!

snorry - как сделать амбрашуры самим,есть какая нибудь инструкция,или раскройка? Хочу на компьютерные наушники(квадратные) сделать,в размере по больше.Уже давно думаю,в мыслях всё просто,но понимаю что на деле всё не так.Уже и в поиске смотрел,не чего не нашел.

[JackDaniels 8]

star5 я не snorry , но вот инструкция http://ortho.at.ua/index/poshiv_ambushjurov/0-37 . Шить не обязательно на машинке , кому-то удобнее в ручную .

[snorry 3 065]

А есть фотки мембраны тдс-15 с рифлением? Интересно как оно там геометрически было (да, я помню что с ним хуже =) )

Сейчас у меня таких мембран свободных нет нет. Как появятся - фото сделаю. Геометрия дороже точно такая же.

Рифление поперек дорожек. Есть 2 разных варианта рифления.



Беда рифления в ТДС-15 не в том, что звук от этого сильно прям хуже. Нет.

Скорее, он чуть другой. Чуть больше отдача на НЧ и чуть больше грязи на СЧ-ВЧ. Но не так чтобы сильно.

Беда в том, что в рифленых мембранах ТДС-15 крайне редко встречается пара одинаковых драйверов.

По моей статистике - после выравнивания магнитов на плоских мембранах в +-2-3 дБ дБ по всему диапазону не уложилась лишь 1 из 6 пар. Да и то - при внимательном рассмотрении выяснилось, что мембраны из разных партий.

В рифленых - в этот допуск пока уложились лишь 2 пары из 5.

Вероятно, технология нарушалась безбожно.

[star5 9]

JackDaniels ,БОЛЬШОЕ СПАСИБО!

[snorry 3 065]

Про амбушюры.

Шью сам. Ссылка выше - нормальная, все так и делается, только я еще всегда бортик пришиваю - даже если этим бортиком не за что крепить - с ним эстетичнее, шов не виден.

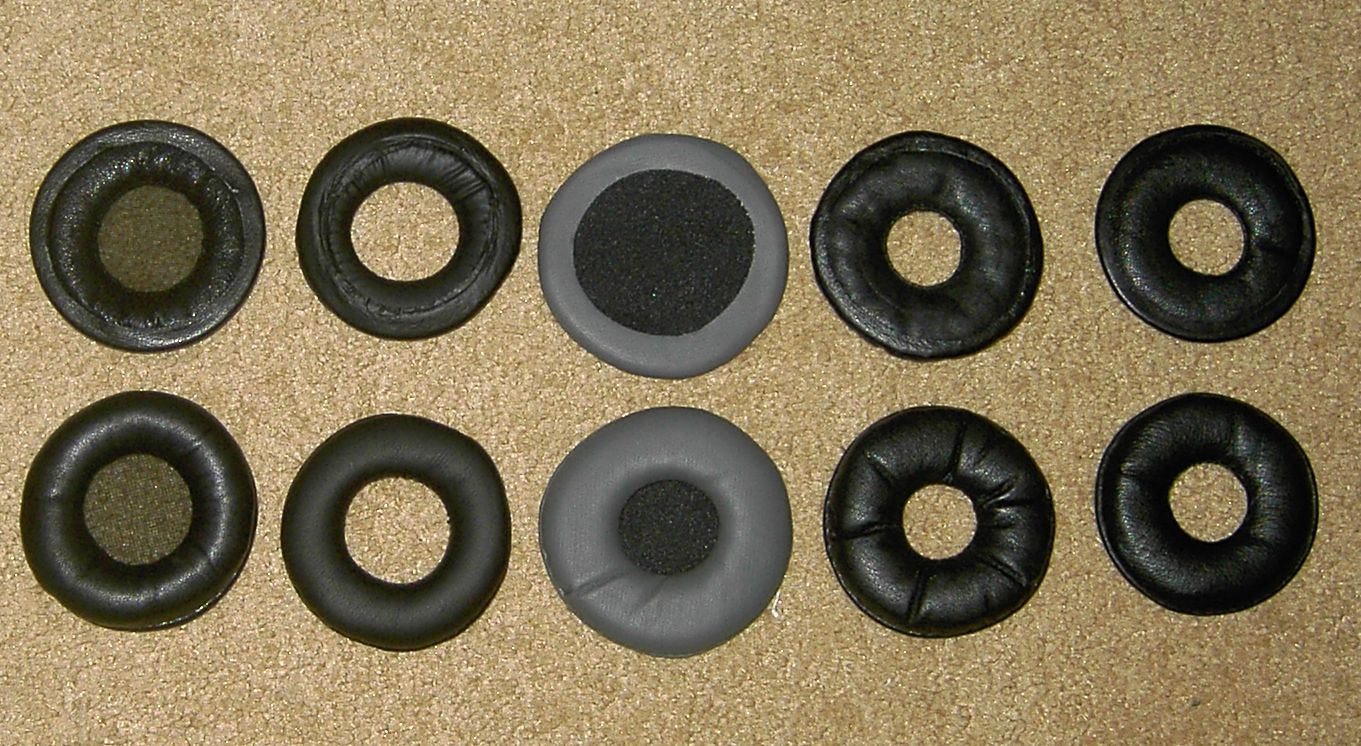

На фото ниже - изготовление в процессе.

Слева - прошитые заготовки - перед тем как будет внутрь положен поролон и пришит крепежный бортик.

Белое - это шаблоны для выкройки.

Справа - готовый амбушюр. Надо бы его расправить чуть-чуть, чтобы швы выровнялись.

[snorry 3 065]

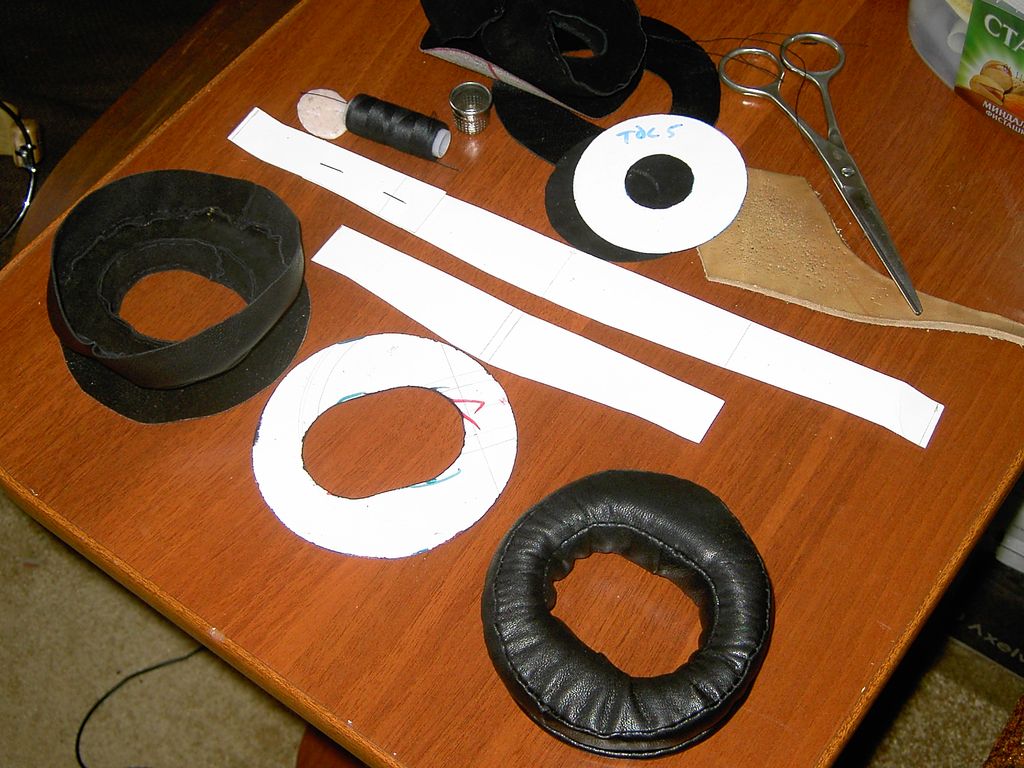

Вот с бортиком - для ТДС-5, ТДС-15.

Вообще начать надо с выкройки. Нарисовать на бумаге размеры - с припуском на шов - 2-3 мм. Именно из-за этого припуска сложнее всего в требуемые размеры попасть точно.
