Эммм.. уважаемые, а вы могли бы попробовать сойтись на минимальном AWG, необходимом для силового кабеля без земли, сделаным на моножиле, 3hot+3neutral?

Если бы было 2+2 - порекомендовал бы по 2мм2 на каждый провод.

3+3 наверное стоит сделать также.

[OlegCHST 13]

По вашим ответам стало понятно, что систематического образования, которое бы включало ТОЭ/ОТЦ на втором курсе института у вас скорее всего нет и лабы по выпрямителю, TTL ключу и т.д. вы не делали. Срезать собеседника не получилось.

Не забудьте добавить в игнор.

Честно говоря, по Вашим репликам тоже.... Срезать никого не собирался. Образование у меня, к Вашему сожалению, инженер АСУ ТП и серьёзного оборудования я запустил и наладил больше, чем Вы в жизни видели. А про "скин-эффект" в сетевых проводах Вы можете рассказывать кому угодно...

Рекомендую на Вегалаб обратиться.... поучить отцов детей делать... Вот там так вежливо возражать не будут, сразу напихают "аргументов" за пазуху...

В игнор я собеседников ставлю только откровенно быдловатых, Вы на них не тянете... Так, ерничение малограмотное...

К Вам лично всего два вопроса. Прошу на них ответить.

1) Какой лично Вы собрали усилитель либо любой другой электронный прибор своими руками?

2) Какой лично у Вас есть в наличии осциллограф?

[Genn 441 1 Тракты]

По вашим ответам стало понятно, что систематического образования, которое бы включало ТОЭ/ОТЦ на втором курсе института у вас скорее всего нет и лабы по выпрямителю, TTL ключу и т.д. вы не делали. Срезать собеседника не получилось.

Не забудьте добавить в игнор.

Честно говоря, по Вашим репликам тоже.... Срезать никого не собирался. Образование у меня, к Вашему сожалению, инженер АСУ ТП?

специальность 0606 , какой институт, какой год?

[OlegCHST 13]

специальность 0606 , какой институт, какой год?

МГМИ, специальность "Электропривод и автоматика промышленных установок и технологических комплексов", выпуск 1991 года. Код специальности не помню.

Устраивает?

[Genn 441 1 Тракты]

специальность 0606 , какой институт, какой год?

МГМИ, специальность "Электропривод и автоматика промышленных установок и технологических комплексов", выпуск 1991 года. Код специальности не помню.

Устраивает?

Понятно. МЭИ, АВТФ, автоматика и управление в технических системах, прием 83, выпуск 89.

[OlegCHST 13]

Понятно. МЭИ, АВТФ, автоматика и управление в технических системах, прием 83, выпуск 89.

И всё же, поделитесь своим мнением о реальном влиянии скин-эффекта в линиях электроснабжения потребителей?

[Genn 441 1 Тракты]

И всё же, поделитесь своим мнением о реальном влиянии скин-эффекта в линиях электроснабжения потребителей?

Если реально - как раз над этим думаю. А потом надо будет опыт ставить.

[OlegCHST 13]

И всё же, поделитесь своим мнением о реальном влиянии скин-эффекта в линиях электроснабжения потребителей?

Если реально - как раз над этим думаю. А потом надо будет опыт ставить.

Было бы обменяться мнениями. С межблочниками я реально МНОГО вариантов пробовал и определённые выводы сделал. Честно говоря, к сетевым кабелям отношусь с достаточным скепсисом, но тем не менее. Давайте, если интересно, что бы ветку не засорять, пообщаемся в личке, порассуждаем, попробуем придти к общему мнению

[agent-alex 0]

Вот вздумалось написать опять... Обновить ветку. Но это не значит, что опять нужно писать не по теме... Ничего личного.



В случае если в сети есть заземление : можно ли соединить все экраны и использовать из как землю (смотреть на картинки) ? Или это неправильно и нужно делать три скрученных провода, потом уже их в экран. И куда экран, в воздухе или только с одной стороны в воздухе, а с другой на землю ? С какой ?



Спасибо.

[agent-alex 0]

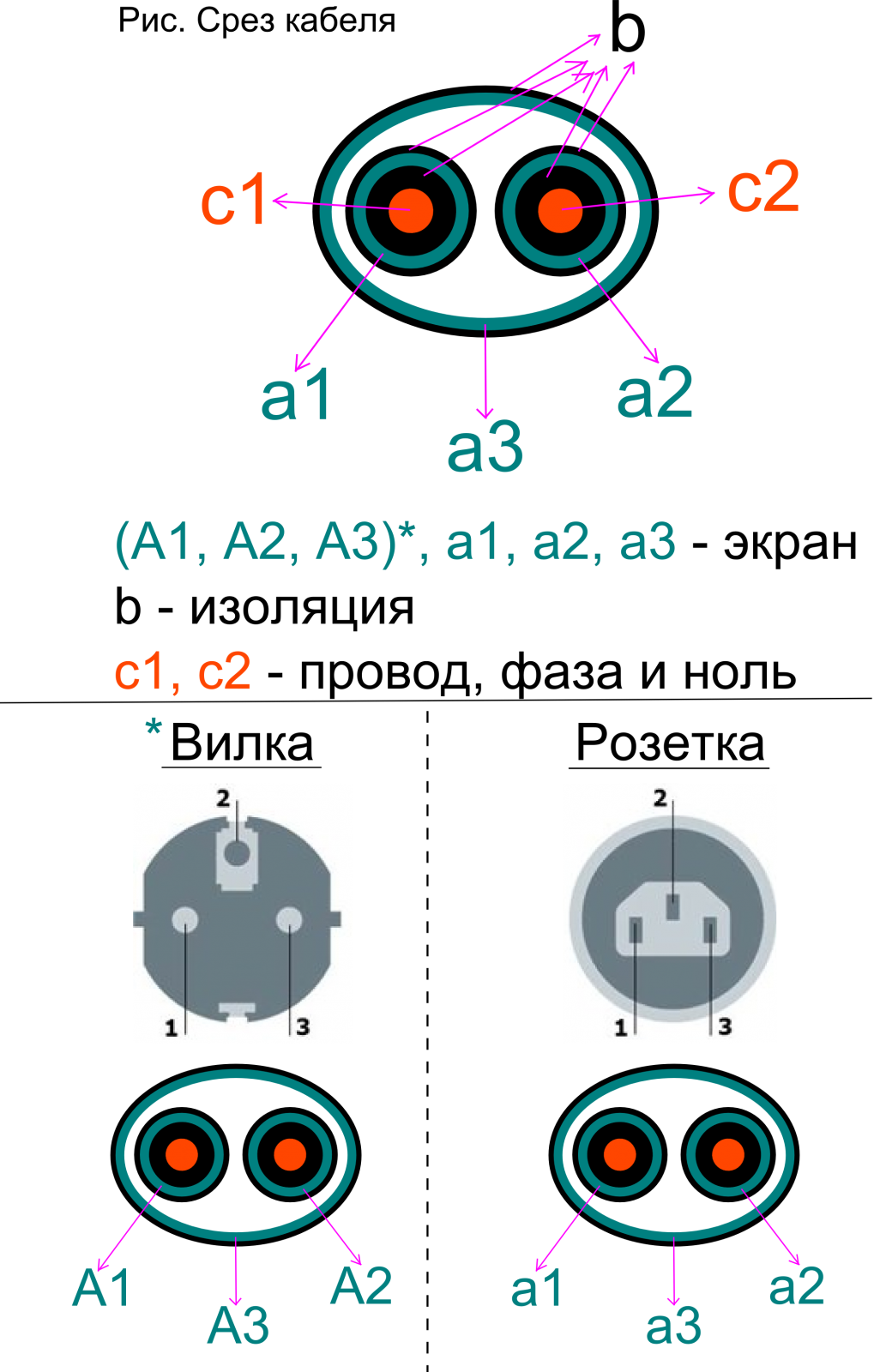

Скидываю рисунок, чтоб было понятнее. Теперь экраны обозначены буквами, какие бы экраны вы соединили и на каком конце - вилки и розетки. Пожалуйста пишите варианты с заземлением и без для данного конструктива.

[александр шумилов 428]

Скидываю рисунок, чтоб было понятнее. Теперь экраны обозначены буквами, какие бы экраны вы соединили и на каком конце - вилки и розетки. Пожалуйста пишите варианты с заземлением и без для данного конструктива.

Бррр! А вы уверены что это сетевой провод?

Лучше бы нашли что-нибудь вообще без экрана и без земляного провода.

P.S.

По уму,так то со стороны стенной розетки все экраны гнездятся.

[agent-alex 0]

"гнездятся" - не понял.

без земляного провода

- его нет. Есть только два - фаза и ноль. (на картинке же видно...)

[александр шумилов 428]

"гнездятся" - не понял.

без земляного провода

- его нет. Есть только два - фаза и ноль. (на картинке же видно...)

Ещё раз,более подробно, этот в сторону, ищите без экрана и земляного провода т.е.просто двух жильный.

P.S.

"Гнездятся"- имеют контакт)))

[agent-alex 0]

Другие провода не рассматриваем. (см. начало темы) Провод уже есть. Его только нужно правильно подключить, как со стороны розетки так и вилки.



* Смотрим рисунок.

*Не забываем, что фаза и ноль свиты (см. начало темы, на фото)



Примеры (смотрим на рисунок, интересует подключение экранов, поэтому о фазе и нуле не пишу, т. к и так понятно куда их...):



Пример 1 :



- Розетка : a1 и а2 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - а3 - висит в воздухе.

- Вилка : А3 - подключаем на 2-ой контакт. Остальное, т.е - А1 и А2 - висит в воздухе.





Пример 2:



- Розетка : a1 и а3 - соединяем и подключаем на 2-ой контакт. Остальное, т.е - а2 - висит в воздухе. (в этом варианте можно было и не делать на - а2- экран, но он уже сделан...)

- Вилка : А1 и А3 - подключаем на 2-ой контакт. Остальное, т.е - А2 - висит в воздухе (в этом варианте можно было и не делать на - А2- экран, но он уже сделан...)

[RAVs 120]

Ну вот хоть убейте не понимаю какие волшебные свойства (на 1,5-2,0х метрах пусть даже золотого кабеля) примет ТО, ЧТО вам поставляется (по 10,100,1000 метров обычного кабеля(даже не всегда медь)) в квартиру (дом)? Межблочники и аккустические-понятро. Задача сетевого не ухудшить (скрутки, сечение, изоляция). Стабилизатор, добротный (компьютерный) сетевой кабель - необходимо и достаточно. А по немыслимым ценам розетки, сетевые кабеля- это от лукавого. ИМХО!!!

Изменено 8 мая, 2013 пользователем RAVs

[александр шумилов 428]

Другие провода не рассматриваем. (см. начало темы) Провод уже есть. Его только нужно правильно подключить, как со стороны розетки так и вилки.



* Смотрим рисунок.

*Не забываем, что фаза и ноль свиты (см. начало темы, на фото)





Ого! Да они ещё и витая пара. Одно противоречит другому,общий экран понятно,но чтоб при скрутке экранировать по отдельности

[александр шумилов 428]

Ну вот хоть убейте не понимаю какие волшебные свойства (на 1,5-2,0х метрах пусть даже золотого кабеля) примет ТО, ЧТО вам поставляется (по 10,100,1000 метров обычного кабеля(даже не всегда медь)) в квартиру (дом)? Межблочники и аккустические-понятро. Задача сетевого не ухудшить (скрутки, сечение, изоляция). Стабилизатор, добротный (компьютерный) сетевой кабель - необходимо и достаточно. А по немыслимым ценам розетки, сетевые кабеля- это от лукавого. ИМХО!!!

Есть предположение что сетевики и межблочные закольцовывают аппараты в замкнутый контур,и по этому абсолютно безразлично какими проводами будет подведено напряжение к контуру главное чтоб внутри него таких проводов не было.

Изменено 9 мая, 2013 пользователем александр шумилов
