ламповый усилитель SRPP для наушников

[LevZ 32]

Если рассмотреть эту схему с точки зрения банальной радиотехники (не путать с эзотерической радиотехникой), то схема работать будет, но имеется очень хороший недостаток - выходное сопротивление. SRPP каскада на 6Н23П имеет величину примерно 300 ом при малых сигналах, при больших сигнала выходное сопротивление будет иметь нелинейную зависимость. Усилитель работать конечно будет, но назвать его полноценным нельзя. Но как конструкция выходного дня вполне пригоден.

Прочитайте статью по ссылке http://r-lab.narod.ru/Rlamp01.htm , в ней автор до мелочей разжевал использование SRPP в наушниковых усилителях, и вы увидите все "ЗА" и "ПРОТИВ"

Каскады SRPP необходимо использовать, используя его основное достоинство - высокая амплитуда выходного сигнала, т.е. напрашивается согласующий трансформатор, и входной каскад, что-бы усилитель не превратился в ослабитель.

с той же точки зрения покритикуйте, пожалуйста этот:

При использовании буферного усилителя тока, работающего в режиме АВ, Вы потеряете главное преимущество лампового усилителя, а, точнее, непрерывность усиления звукового сигнала(однотактность), т.е. "простИте" микродинамику, усиление очень слабых сигналов. Лучше поставьте простой повторитель, ещё лучше, если с источником тока в нагрузке, с небольшим напряжением питания, но приличным током, прицепив его без конденсатора напрямую к выходу лампового каскада.

Успехов.

[Minzurka 0]

Неплохо экранировать сигнальные цепи до потенциометра. Скорее всего они близко от силовика проложены.

Кабель брал микрофонный, там экран.

[YKush 0]

При использовании буферного усилителя тока, работающего в режиме АВ, Вы потеряете главное преимущество лампового усилителя, а, точнее, непрерывность усиления звукового сигнала(однотактность), т.е. "простИте" микродинамику, усиление очень слабых сигналов. Лучше поставьте простой повторитель, ещё лучше, если с источником тока в нагрузке, с небольшим напряжением питания, но приличным током, прицепив его без конденсатора напрямую к выходу лампового каскада.

Успехов.

посоветуйте такую схему. желательно с инверсией фазы (т.к. этот СРПП крутит фазу на 180).

[Minzurka 0]

В общем если подключить ламповик через выход усилителя наушников фона нет. Через линейный фонит. Какие мысли?

[Minzurka 0]

up.

[YKush 0]

В общем если подключить ламповик через выход усилителя наушников фона нет. Через линейный фонит. Какие мысли?

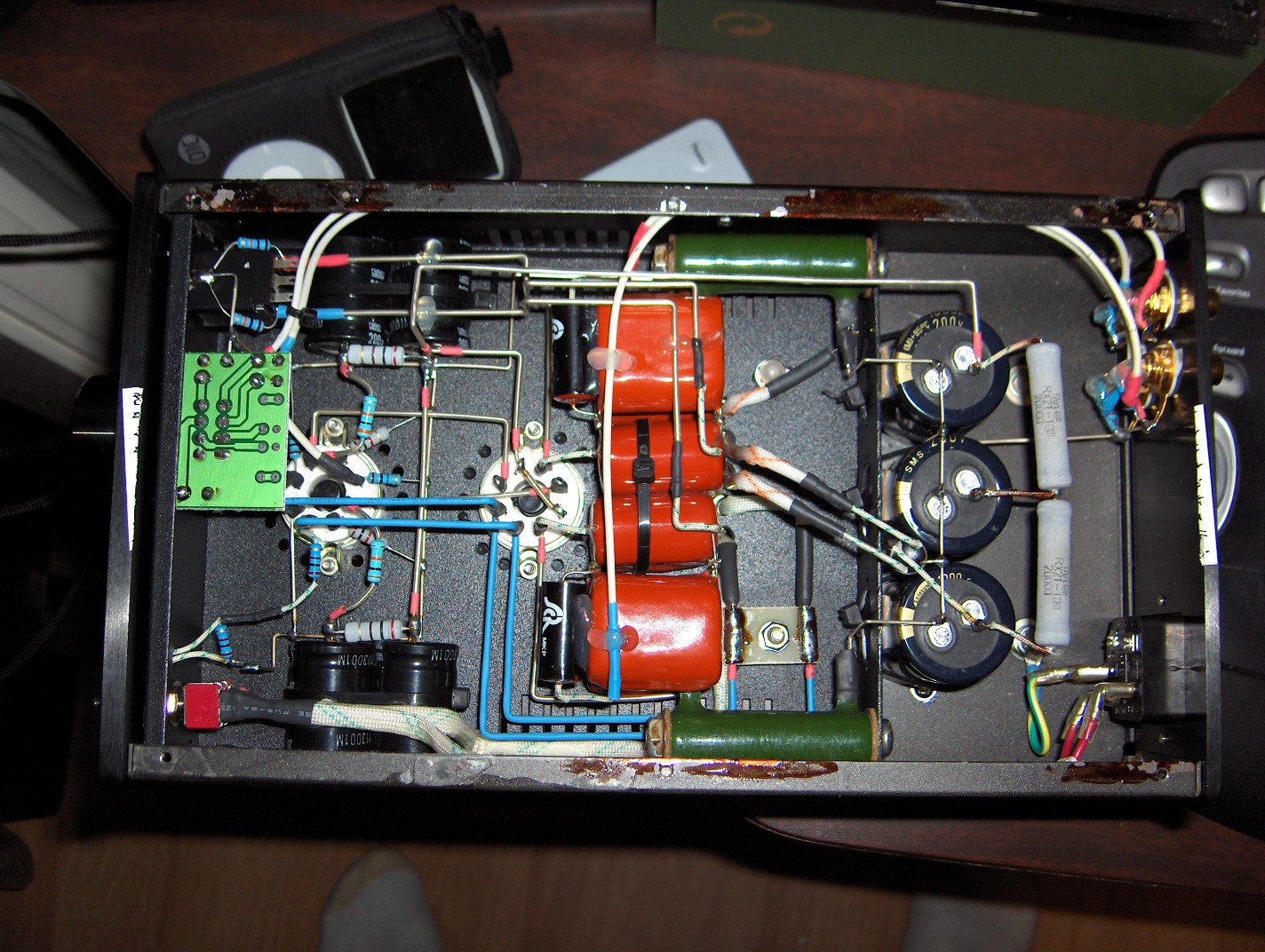

Так фиг же его знает, как он у вас устроен? фотки нутра показывайте. причины вам выше перечислили.

кстати, буквально на выходных поборолся с фоном у своего.

(отказался я от транзисторного конца, пока, переделал обратно чисто в лампу.)

так вот, несильно фонил независимо от громкости.

накал переменкой.

в параллель накалу поставил два резюка по 180ом, соединенных последовательно. от места их соединения пустил еще два по 180ком - один на землю, второй на анодное. этакаяз 4х лучевая звезда получается. т.е.середину накала поднял до половины анодного. фон исчез вообще, как класс, т.е. выкручивая громк. до упора, не слышу включен усь или нет!

Советую. Однако, интуиция подсказывает, что у Вас проблема с разводкой земли.

[Minzurka 0]

Есть желание собрать Laconic Lunch Box Pro может кто подскажет будет ли прирост в качестве звука по сравнению с этой схемой? И какие детали лучше применить в лаконике?

[Prospero 5]

Я бы посоветовал довести до ума эту схему. Либо браться тогда уже за дарквойс, например.

[Minzurka 0]

Prospero

Что вы подразумеваете до ума? От фона я избавился подключив его через выход наушников своей карты 0202 usb. И что за дарквойс?

[Prospero 5]

Довести до ума - собрать на качественных деталях с качественным монтажом. В таких усилителях важна каждая мелочь.

Дарквойс это дарквойс.

[Minzurka 0]

Prospero

дарквойс реально самому собрать. Найти схему, лампы?

[elaptev 14]

если собрали SRPP,то и дарк осилите,ничего сложного в этом нет.

[RomanSt 34]

Minzurka

Красиво и аккуратно получилось Где бы найти в Москве мастера который не дорого на заказ подобные корпуса изготавливал бы...

ringer, ну а сами-то? Это не так сложно. Заморочно, но не настолько. Зато дизайн полностью Ваш.

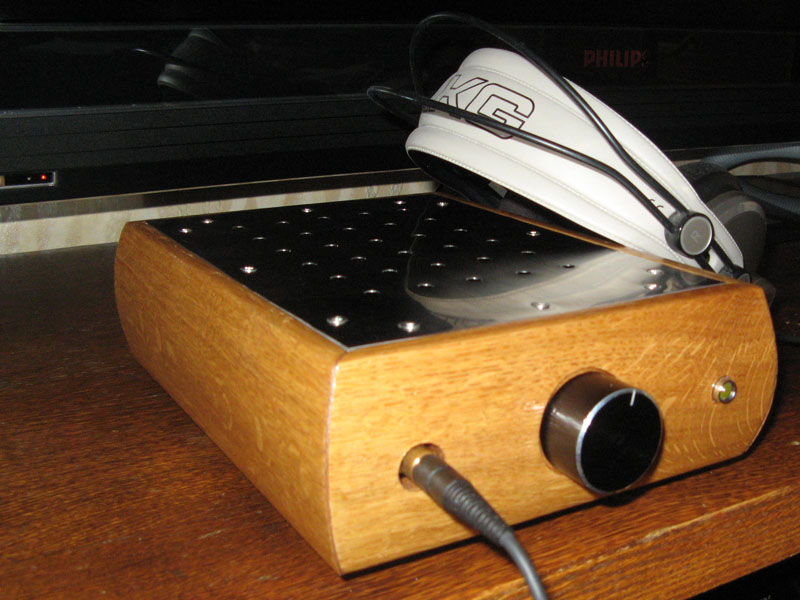

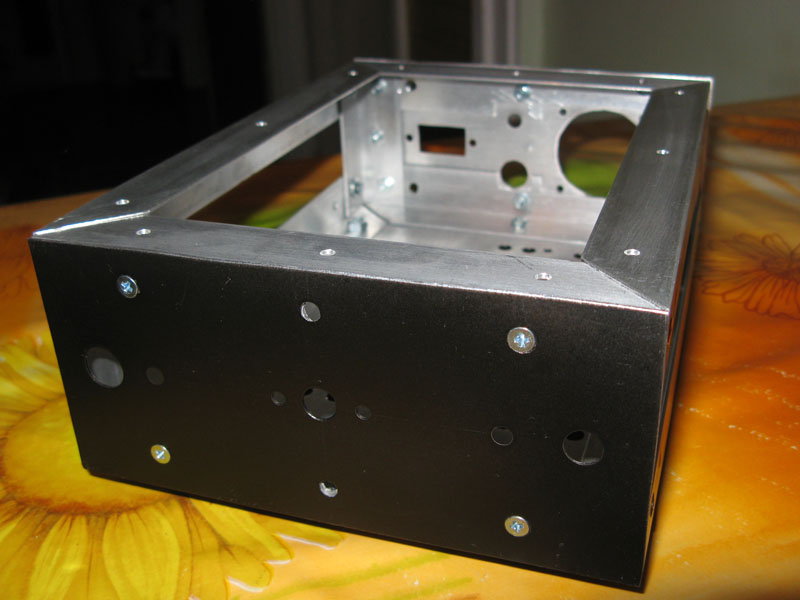

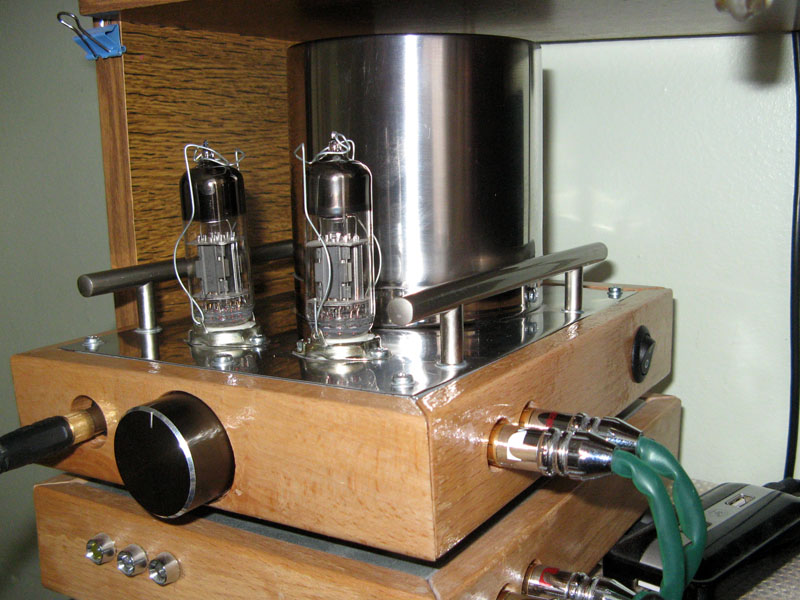

Вот пара примеров. SRPP по схеме, опубликованной здесь (первым этажом в стоечке ЦАП, но рейку нужно перелакировать) и Семигор в корпусе из алюминиевого уголка и дерева.
