ламповый усилитель SRPP для наушников

[Minzurka 0]

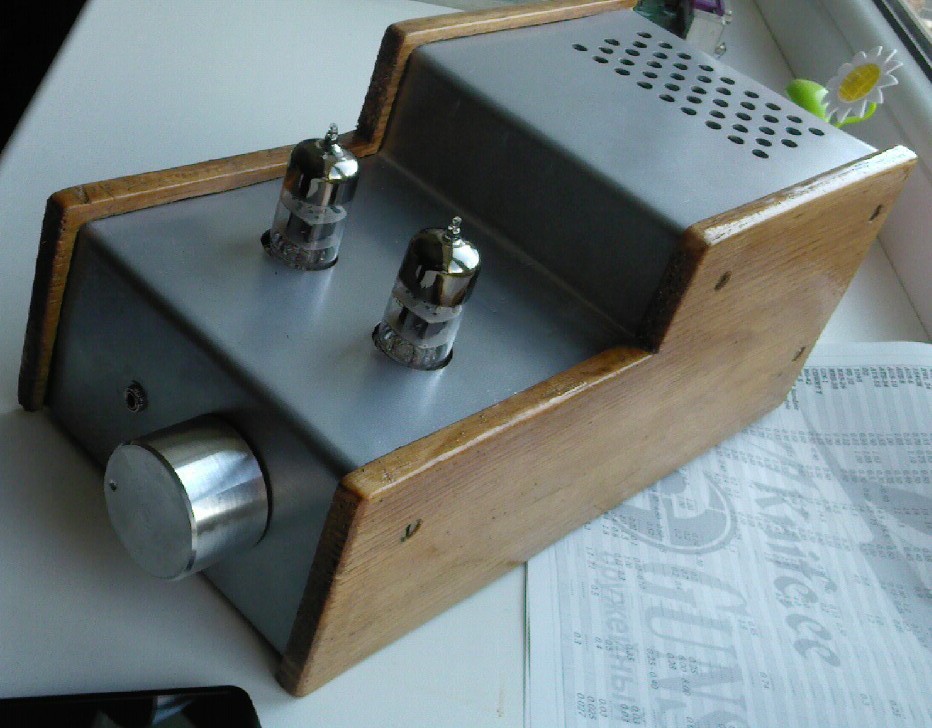

Добрый день, купил вчера beyerdynamic dt 990 pro до этого уже год назад сделал ламповый усилитель. Слушаю через e-mu 0202 usb. Как вы думаете не опасно спалить наушники от этого усилка и как звук у его. Он пока на работе и забрать не могу, чуть позже.

[victorvvo 511]

С высокоомными наушниками звук должен быть хорошим, во всяком случае лучше чем у многих операционно-транзисторников. "Спалить" от него наушники не легче (а может быть и потруднее), чем от любого другого усилителя.

[Minzurka 0]

С высокоомными наушниками звук должен быть хорошим, во всяком случае лучше чем у многих операционно-транзисторников. "Спалить" от него наушники не легче (а может быть и потруднее), чем от любого другого усилителя.

Наушник 250 Ом. Вопрос по спаливанию ясен. А как думаете звук интересней через выход усилителя наушников кары или через этот усилитель?

[MZ777 12]

Minzurka

ясен хрен что через отдельный усилитель лучше) Что за сранные вопросы)

[Minzurka 0]

Minzurka

ясен хрен что через отдельный усилитель лучше) Что за сранные вопросы)

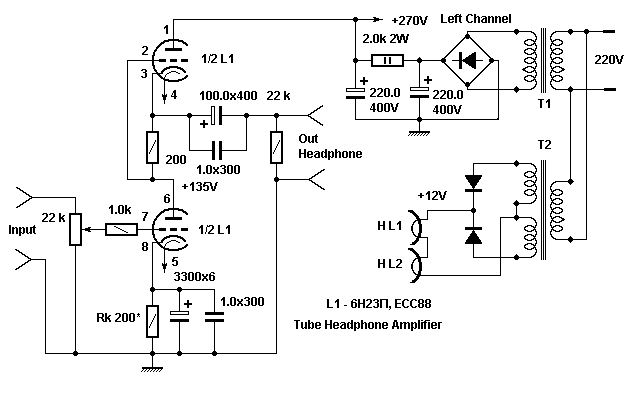

Вопросы у меня вполне норм для моего уровня. Вы может не поняли его. Где будут на Ваш взгляд лучше звучать Баеры 990 250 ом от усилителя карты e-mu 0202 usb или с выхода линейного этой же карты через самодельный усилок, схема которого приведина выше?

[Alexander 717]

Minzurka

ясен хрен что через отдельный усилитель лучше) Что за сранные вопросы)

Вопросы у меня вполне норм для моего уровня. Вы может не поняли его. Где будут на Ваш взгляд лучше звучать Баеры 990 250 ом от усилителя карты e-mu 0202 usb или с выхода линейного этой же карты через самодельный усилок, схема которого приведина выше?

Так, это же все Ваше - просто сравните. Отдельный усилитель не всегда лучше выхода звуковой карты, так что надо слушать.

[elaptev 14]

Вы зачем спрашиваете?Включите так и так и узнаете ,где для вас лучше."Лучше " у каждого свое.А ушкам ничего не будет,если усилитель исправен.

[Minzurka 0]

Включить не могу он на работе с закрытой пропускной системой. И прослушать получится может не скоро, нужно искать людей как его вынести. СССР. Просто еще интересна как эта схема может кто собирал?

[RomanSt 34]

Включить не могу он на работе с закрытой пропускной системой. И прослушать получится может не скоро, нужно искать людей как его вынести. СССР. Просто еще интересна как эта схема может кто собирал?

Я собирал. И для себя и в подарок. Работает хорошо. На звук сильно влияет то, какие детали использовались при сборке. Сейчас дома такой работает на высокоомную нагрузку. Но только с лампами 6Н6П. Раньше были 6Н23П.

Для высокоомной нагрузки - то что надо. Для низкоомной - не подойдет.

http://steblyansky.livejournal.com/4026.html

[Lost_Soul 9 6 Тракты]

Включить не могу он на работе с закрытой пропускной системой. И прослушать получится может не скоро, нужно искать людей как его вынести. СССР. Просто еще интересна как эта схема может кто собирал?

Вы его разберите и по частям вынесите зимой можно было бы под одеждой вынести

[ringer 16]

Minzurka

Красиво и аккуратно получилось Где бы найти в Москве мастера который не дорого на заказ подобные корпуса изготавливал бы...

[Prospero 5]

Мой усилок уже второй год навесом на столе собран, он мне нравится и мне лень его пихать в корпус

Любопытных и любителей совать пальцы куда не надо уже не раз анодным дергало

[vitta77 820]

в Москве мастера который не дорого на заказ подобные корпуса изготавливал

у нас только долго и дорого, правда неплохо, в корпус-про в Питере делают (заказывал пару раз). Или тао-бао к Вашим услугам - там куда реальнее найти.

[MAC 18]

Просто еще интересна как эта схема может кто собирал?



Если рассмотреть эту схему с точки зрения банальной радиотехники (не путать с эзотерической радиотехникой), то схема работать будет, но имеется очень хороший недостаток - выходное сопротивление. SRPP каскада на 6Н23П имеет величину примерно 300 ом при малых сигналах, при больших сигнала выходное сопротивление будет иметь нелинейную зависимость. Усилитель работать конечно будет, но назвать его полноценным нельзя. Но как конструкция выходного дня вполне пригоден.

Прочитайте статью по ссылке http://r-lab.narod.ru/Rlamp01.htm , в ней автор до мелочей разжевал использование SRPP в наушниковых усилителях, и вы увидите все "ЗА" и "ПРОТИВ"

Каскады SRPP необходимо использовать, используя его основное достоинство - высокая амплитуда выходного сигнала, т.е. напрашивается согласующий трансформатор, и входной каскад, что-бы усилитель не превратился в ослабитель.

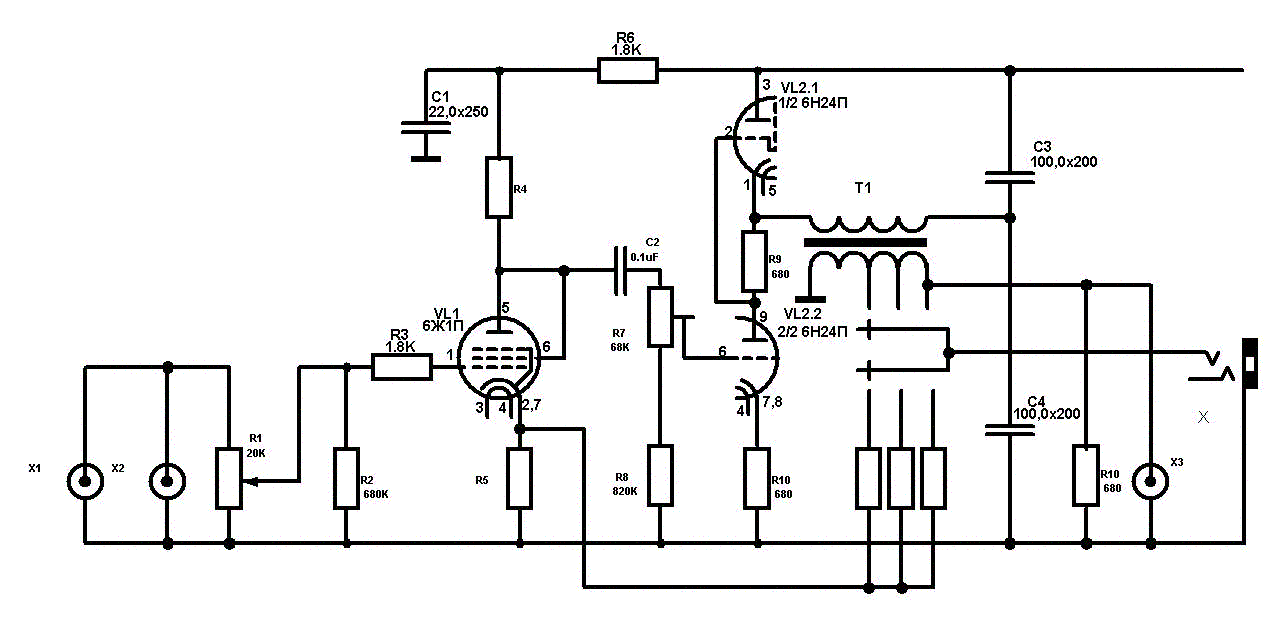

Вот примерный прототип схемы, который может быть использован для основы такого усилителя. В качестве выходных трансформаторов на первое время допускается использовать обыкновенные сетевые трансформаторы 220/24 v мощностью 15-25 вт.

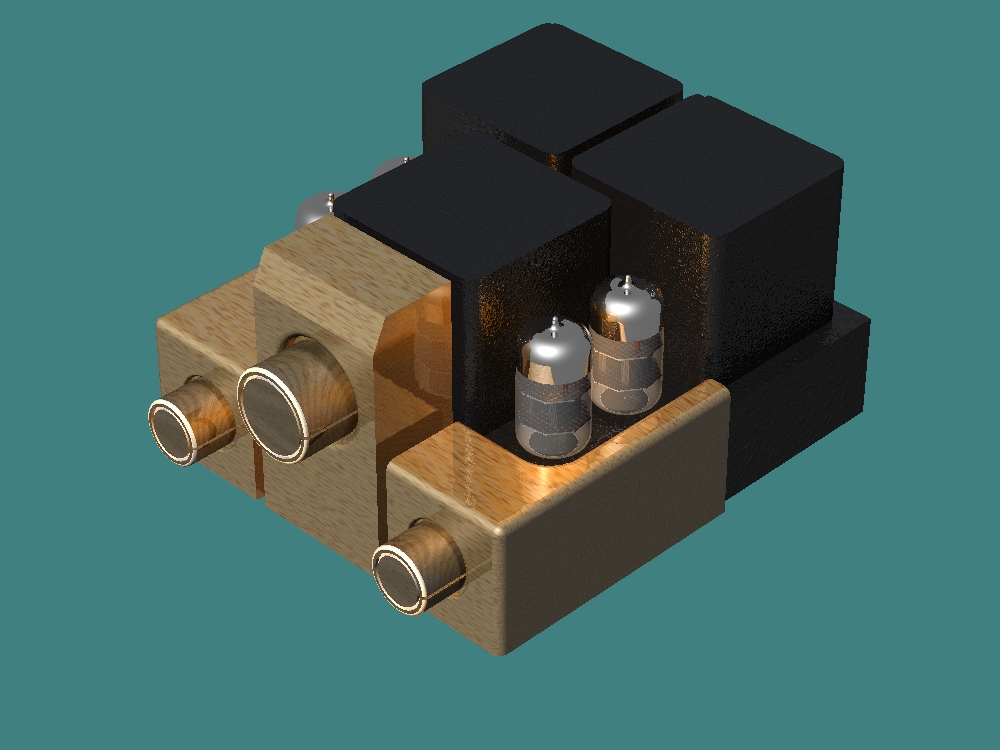

Схема представлена в сокращеном,но рабочем состоянии и послужила основой для создания усилителя Night Blues Micro. Выглядеть эта модель должна была примерно так:

Это не фото, это электронная модель. деревянные накладки - продукт слишком бурной фантазии, в реальной модели будут отсутствовать.

[YKush 0]

Если рассмотреть эту схему с точки зрения банальной радиотехники (не путать с эзотерической радиотехникой), то схема работать будет, но имеется очень хороший недостаток - выходное сопротивление. SRPP каскада на 6Н23П имеет величину примерно 300 ом при малых сигналах, при больших сигнала выходное сопротивление будет иметь нелинейную зависимость. Усилитель работать конечно будет, но назвать его полноценным нельзя. Но как конструкция выходного дня вполне пригоден.

Прочитайте статью по ссылке http://r-lab.narod.ru/Rlamp01.htm , в ней автор до мелочей разжевал использование SRPP в наушниковых усилителях, и вы увидите все "ЗА" и "ПРОТИВ"

Каскады SRPP необходимо использовать, используя его основное достоинство - высокая амплитуда выходного сигнала, т.е. напрашивается согласующий трансформатор, и входной каскад, что-бы усилитель не превратился в ослабитель.

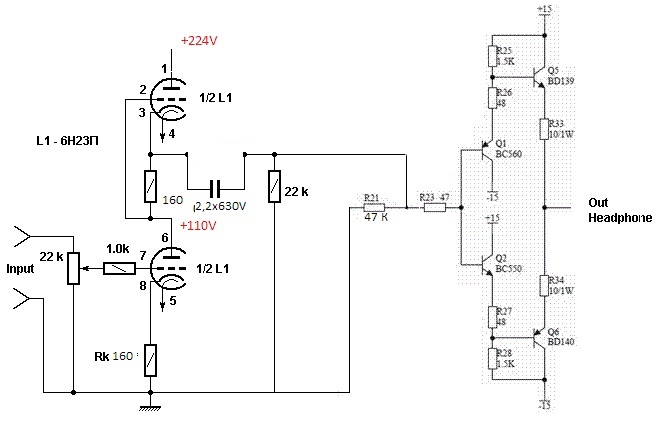

с той же точки зрения покритикуйте, пожалуйста этот:

[MAC 18]

с той же точки зрения покритикуйте, пожалуйста этот

Покритиковать не могу, подобную схему не делал и не моделироал. Не знаю ни достоинств,ни недостатков.

[Minzurka 0]



Забрал усилитель домой. При включении присутствует сильный фон. (без подключения кабеля на лин.вход фон ужасный) Чем больше крутишь регулятор звука вверх фон становиться меньше. На максимуме как бы резко отрубается но не полностью. После прогрева фон становиться гораздо меньше но не исчезает полностью. Слушать можно если громкость больше делать, фон прячется за музыкой. Теперь по звучанию. Подключен к карте e-mu 0202 usb через лин. выход. В отличии от выхода наушников самой карты звук громче, раскачивает DT-990 PRO 250 om полностью. Еще мало вслушивался но звук вроде преобразился. Более разборчивей что ли. Слушаю в основном ambient (Steve Roach) и мне мешает этот фон, ведь не хочется прятать его увеличением громкости. Может кто, что посоветует?

[Prospero 5]

Выпрямить накал, организовать землю для каждого канала звездою. В нормально собранной схеме шума нет абсолютно.

[Minzurka 0]

Выпрямить накал, организовать землю для каждого канала звездою. В нормально собранной схеме шума нет абсолютно.

А можно подробней, я троху слабоват в этом.

[Prospero 5]

Есть два канала, все выводы, которые нужно подключать к земле соединяются в одной точке.

Если накал переменным током, то сначала попробовать подсоединить землю между двух резисторов. Если это не поможет - то выпрямлять. Хотя для 6Н6П и переменный накал будет нормально.

[Minzurka 0]

Хотя для 6Н6П и переменный накал будет нормально.

У меня на 6н3п.

[Minzurka 0]

Если накал переменным током, то сначала попробовать подсоединить землю между двух резисторов. Если это не поможет - то выпрямлять. Хотя для 6Н6П и переменный накал будет нормально.

О этом можно чуть подробней, что выпрямлять и как между двух резисторов?

[YKush 0]

Если накал переменным током, то сначала попробовать подсоединить землю между двух резисторов. Если это не поможет - то выпрямлять. Хотя для 6Н6П и переменный накал будет нормально.

О этом можно чуть подробней, что выпрямлять и как между двух резисторов?

вообще странно, его год как сделали и не включали?

первым делом я бы проверил наличие земляных петель (на собственном опыте)

[YKush 0]

Если накал переменным током, то сначала попробовать подсоединить землю между двух резисторов. Если это не поможет - то выпрямлять. Хотя для 6Н6П и переменный накал будет нормально.

О этом можно чуть подробней, что выпрямлять и как между двух резисторов?

не землю между резисторов, а накал (один из проводов) цепляют в среднюю точку между двух резисторов: один из которых на землю, второй - на анодное. номиналы не помню.

[OlegCHST 13]

Неплохо экранировать сигнальные цепи до потенциометра. Скорее всего они близко от силовика проложены.
