AMB Beta 22

[zAg 3 251]

Кто брал у AMB транзисторы BC550\60 ? Как обстаят дела с их подбором?

Никак, это сами будете делать, вышлют сколько закажите, на ленте.

[Артём Власов 6 2 Тракты]

,

Это понятно. Я к тому что может кто уже у них брал и сам подбирал?

[zAg 3 251]

,

Это понятно. Я к тому что может кто уже у них брал и сам подбирал?

Я же ответил, значит брал. С подбором, зависит к какому проценту погрешности будете стремиться подбирать, если к 4-5% можно обойтись небольшим количеством, если к 0-1%, то брать побольше.

[Артём Власов 6 2 Тракты]

Кто уже запустил усилитель. Как сильно греются радиаторы стандартные?

[PeterK 1]

Вопреки пугалкам, 2-х платная версия b22 это проект выходного дня для новичка (совместно с s22). Особых сложностей нет, но деталек много, потому приходится быть внимательным: я умудрился несмотря на хорошие рисунки на платках, запаять один зенер вверх ногами. Заметил случайно и вовремя, еще до включения.

Все же одну плату спалил: инструкции подстроечных резисторов VR1-VR2 говорят, что надо крутить против часовой стрелки перед первым включением. На самом деле надо крутить в сторону максимального сопротивления. В итоге я расплавил одну дорожку (сгорел ярким пламенем R32), чем привел платку в негодность (или почти негодность). Транзисторы подбираются достаточно легко, но их нужно много.

Про стандартные радиаторы ничего сказать не могу, у меня 2.5", греются крайние до "почти горячие", средние до "теплые". Четверки транзисторов Q9-Q16 греются до "горячие".

Изменено 11 апреля, 2014 пользователем PeterK

[PeterK 1]

Кто брал у AMB транзисторы BC550\60 ? Как обстаят дела с их подбором?

Их особо не надо подбирать, во всяком случае, на качестве звука это не сказывается. Основная проблема подобрать четверку Q9, Q10, Q11, Q12, они разнотипные и у меня 550 были, в основном, 4.8-4.9 мА, а 560 5.7 мА и больше. Но попались 550 5.0 мА + несколько 560 5.5- мА.

Другие пары однотипные и подобрались легко.

Детальки лучше брать не у amb, кроме тех, которые нигде иначе не купить (платки и входные JFET): получится много дешевле. Например, 550/560 у него по 20 центов штука, а на маузере они по 6 центов штука (при покупке от 100 штук). Зенеры у него по 25 центов, на маузере в 10 раз дешевле. МОСФЕТы в два раза дешевеле.

Изменено 11 апреля, 2014 пользователем PeterK

[Helium 554]

Их особо не надо подбирать, во всяком случае, на качестве звука это не сказывается. Основная проблема подобрать четверку Q9, Q10, Q11, Q12, они разнотипные и у меня 550 были, в основном, 4.8-4.9 мА, а 560 5.7 мА и больше. Но попались 550 5.0 мА + несколько 560 5.5- мА.

А чего подбирали по току коллектора, а не по Hfe, как рекомендует автор? Только по току коллектора точно подобрать невозможно, т.к. ток базы у разных эксземпляров тоже разный.



[PeterK 1]

А чего подбирали по току коллектора, а не по Hfe, как рекомендует автор? Только по току коллектора точно подобрать невозможно, т.к. ток базы у разных эксземпляров тоже разный.

Подбирал колхозным способом. На DMM с Hfe денег не хватило... Но даже так выход до 0mV выставляется.

Померил температуры: около 45C крайние MOSFETы, 35C средние, Q9-Q16 около 60C.

Изменено 11 апреля, 2014 пользователем PeterK

[Артём Власов 6 2 Тракты]

Огромное спасибо за ответ. Да все буду брать на маузере, Q9, Q10, Q11, Q12 закажу у AMB и E562 у AMB дешевле. Наверное все же поставлю на большие радиаторы платы усилителей...

[PeterK 1]

Огромное спасибо за ответ. Да все буду брать на маузере, Q9, Q10, Q11, Q12 закажу у AMB и E562 у AMB дешевле. Наверное все же поставлю на большие радиаторы платы усилителей...

Он их (Q9-Q12) не подбирает. Я думаю, что дешевле купить много 550/560 и найти DMM с Hfe во временное пользование (либо купить китайский одноразовый за десятку).

Вам надо как минимум 16 (для двух плат) этих токовых регуляторов (E562). На маузере от 10-ти штук они по $2.13.Кроме корпуса, эти штучки самые дорогие.

[Артём Власов 6 2 Тракты]

Подскажите какой КУ лучше выставлять для LCD2?

[Tirex31 0]

Прошу совета, не могу идентифицировать CR1-CR8, которые получил от JEFFa, стеклянный корпус с черной чертой, надпись 05NB(8?). По спецификации должны были быть J503

[zAg 3 251]

Прошу совета, не могу идентифицировать CR1-CR8, которые получил от JEFFa, стеклянный корпус с черной чертой, надпись 05NB(8?). По спецификации должны были быть J503

J503 (которые, он раньше высылал в наборах) не стеклянные, они формой похожи на транзисторы bc550/560, стеклянные, наверное 1n5291, уточняйте у Джеффа, что он прислал.

[Артём Власов 6 2 Тракты]

Semitec E-501 это наверняка.

Изменено 28 апреля, 2014 пользователем Артём Власов

[Tirex31 0]

Jeffу тоже написал, сегодня подтвердил что Е-501. Просто по спецификации на них, вроде не так обозначаются. Вообщем вопрос решился, списибо за ответы.

[Артём Власов 6 2 Тракты]

Добрый день. Собираю заказ на данный усилитель. Всем желающим можно присоединиться. Так же есть возможность заказать качественные трансформаторы 2*30в нагрузка 2А индукция 1.2Тл.

[Helium 554]

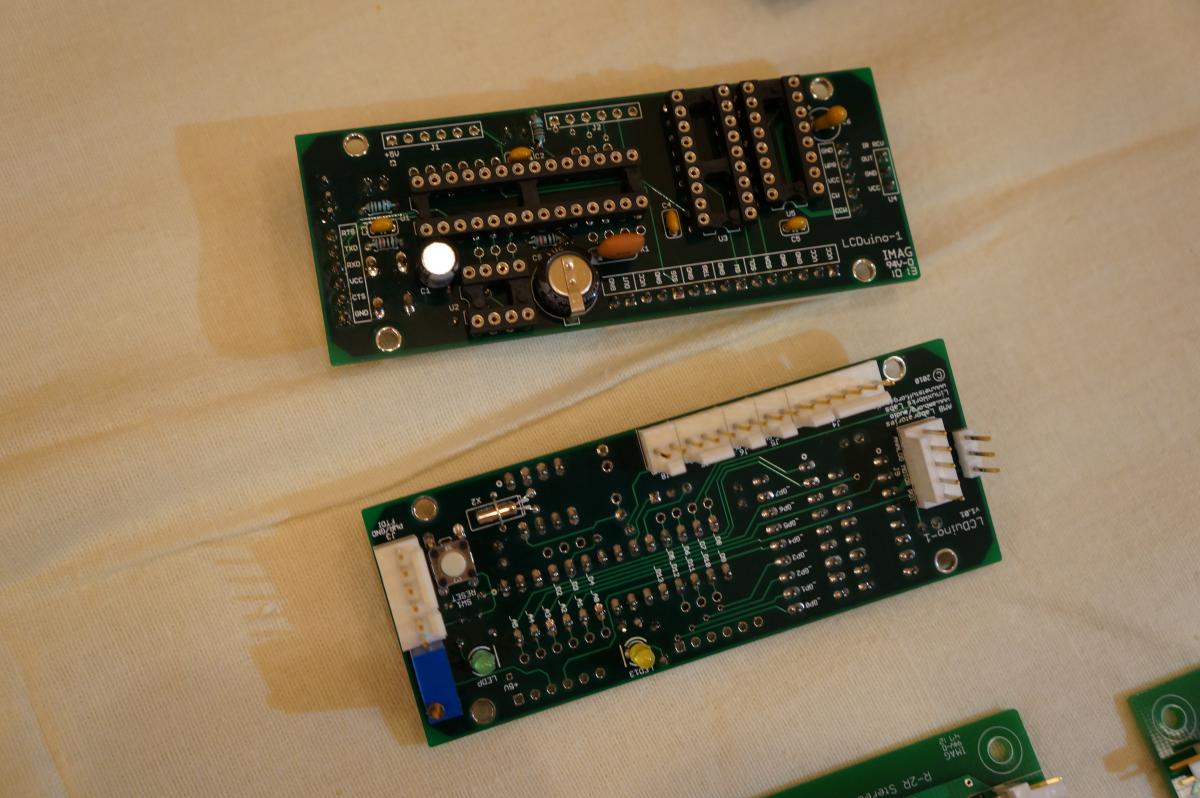

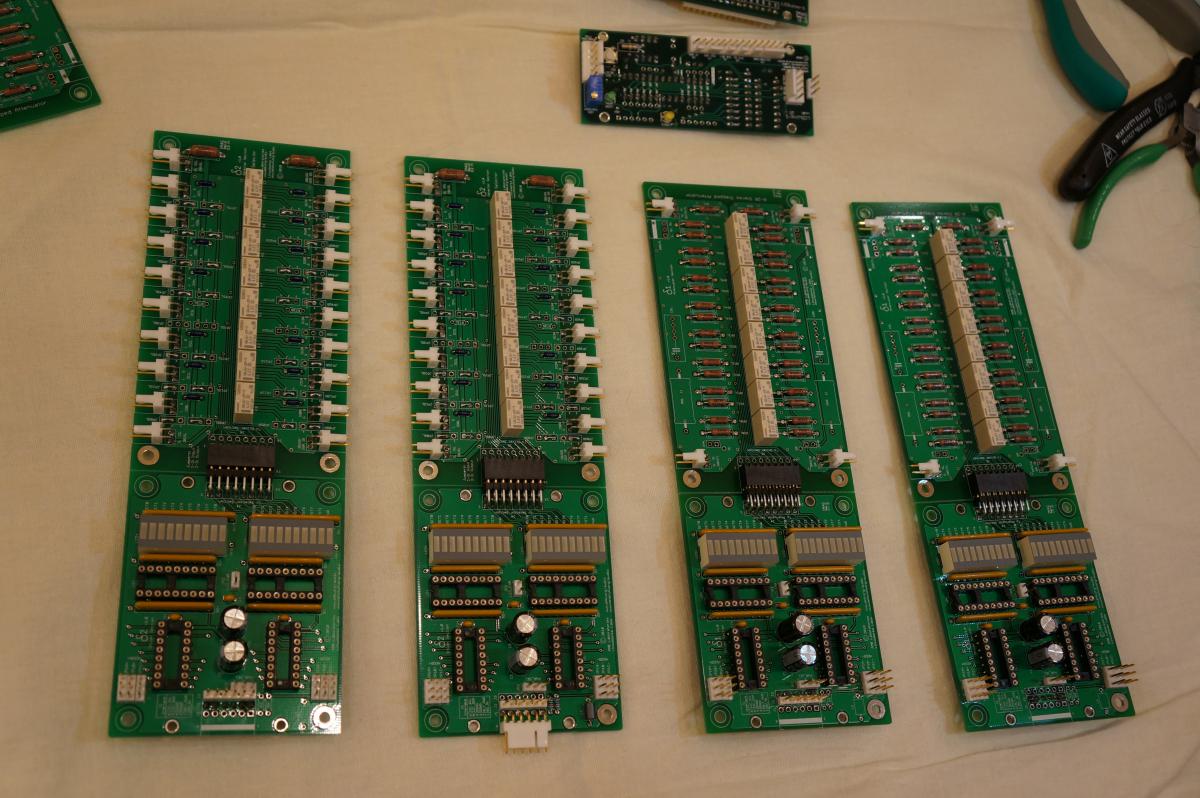

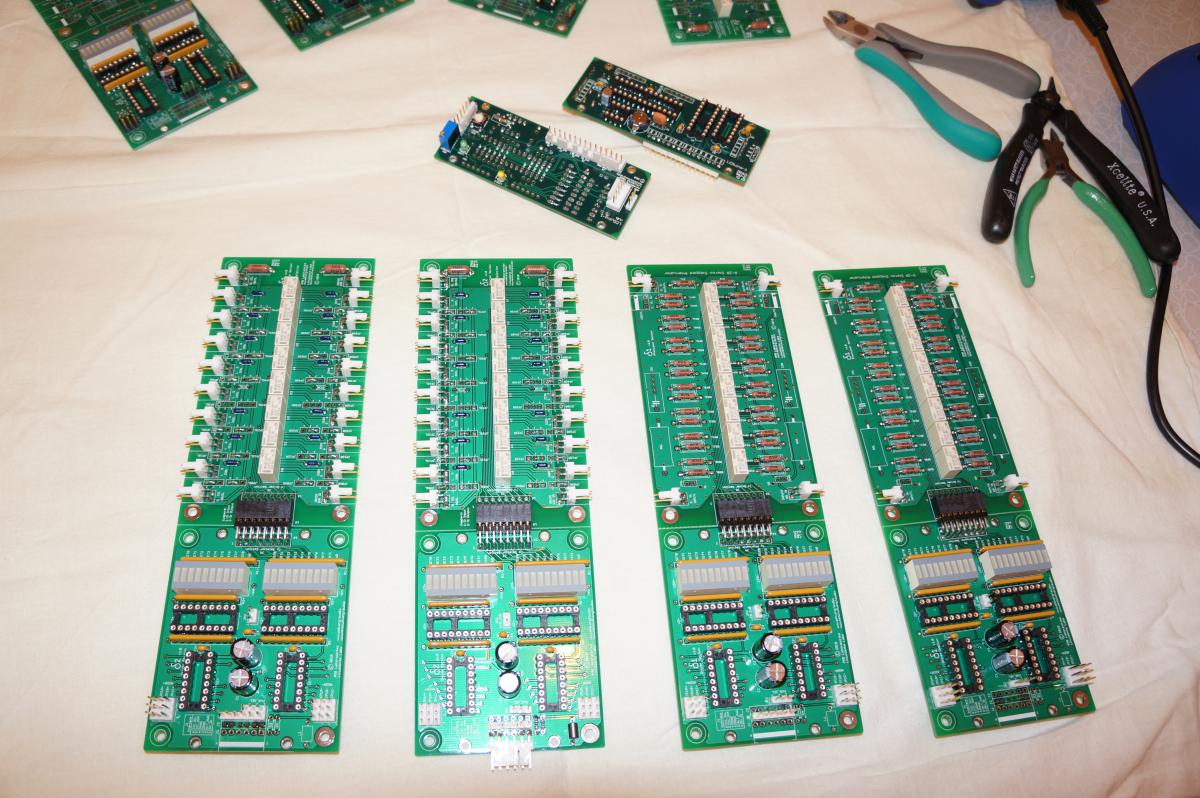

Похвастаюсь . Собрал балансный комплект AMB Delta1 (релейный регулятор громкости) + Delta2 (релейный селектор) + LCDuino-1 (процессор с прошивкой и мониторчиком). Еще несколько комплектов недособраны.

В балансном варианте получается дороговато (кол-во плат удваивается).

Изменено 14 мая, 2014 пользователем Helium

[jedie 436 8 Тракты]

@Helium,

Красота!

[zAg 3 251]

Helium Ну и как балансная версия звучит, сильно заметна разница с небалансной версией? И не пробовали ради эксперемента, оценки качества которую даёт Delta1, поставить что нибудь по проще? Или усилитель ещё пока не собран, а только полная комплектация для сборки?

[Артём Власов 6 2 Тракты]

Могу ошибаться, но мне кажется это слишком. Но труд проделан большой.

[Helium 554]

,

Не, пока свой не собран, и, соответсвенно, не сравнивал, увы.

[zAg 3 251]

Могу ошибаться, но мне кажется это слишком. Но труд проделан большой.

Слишком, что балансная или всё остальное?

[Артём Власов 6 2 Тракты]

про баланс.

[Helium 554]

Могу ошибаться, но мне кажется это слишком. Но труд проделан большой.

Началось все с того, что мне позарез нужен селектор выхода на 2 наушника и на колонки. Усилитель балансный, поэтому нужен селектор 4P3T, которого в природе не существует. Долго рассказывать не буду, перебирал кучу вариантов этой реализации, включая 2 4PDT переключаемые параллельно, 2 4PDT в каскаде, связывался с автором (Швеция) вот этой платки релейного переключателя:

http://www.head-fi.org/t/243379/roll-call-whos-building-built-or-thinking-of-building-a-beta22/2415#post_6418757

И т.д. и т.п. Все было не то. В итоге остановился на "родном" селекторе AMB Delta2, только выход на колонки будет идти не непосредственно через него, т.к. реле Omron такой ток не выдержат. Одна релюшка Omron (или даже 2 в обоих этажах delta2) будет прокидывать +5В на отдельное power-реле, которое и будет переключать выход на колонки. Можете увидеть, что джамперы на 4-ом по счету реле я не поставил.

Выходы же на наушники будут через delta2, там все ОК с токами. Ну и плюсом аж 4 селектора входа, простор для реализации.

А если делать delta2, то заодно решил и делать delta1 (рег. громкости).





[zAg 3 251]

,

Не, пока свой не собран, и, соответсвенно, не сравнивал, увы.

Ну тогда удачи, буду ждать результатов. Я для своей ещё кое что закажу и тоже продолжу сборку.

Хотел бы попросить, не могли бы замерить у настроенной Беты, полученные параметры сопротивления на VR1, VR2, VR3 от входа триммеров до выхода(ов)? Хочу отстроить их предварительно к близким рабочим параметрам, что бы при первом пуске перед настройкой, что нибудь не сгорело (а то были случаии).
