BRZHiFi HA5000

[HIMIKATOR 204]

Приветствую всех!  Лучше хорошего комбайна может быть только хорошая компонентная техника в частности отдельный усилитель для наушников. Чем интересен бюджетный BRZHiFi HA5000:

1.       По своей схемотехники, это практически полный клон Audio-Technica AT-HA5000 работающий в классе А и полностью собранный на дискретных элементах (никакой урезанной интегральщины).

2.       Входной дифференциальный каскад  выполнен  на полевых транзисторах и обладает высоким входным сопротивлением и хорошей чувствительностью.

3.       Выходной каскад также выполнен на полевых транзисторах, 100 ваттных  2SK2955 и 125 ваттных 2SJ554.

4.        Усилитель обладает схемотехническим минимализмом как следствие низким уровнем  собственных шумов, а также большим динамическим диапазоном и приличной мощностью за счет прежде всего большого напряжения двуполярного источника питания +-19 вольт

5.        Большая мощность  позволяет  усилителю легко раскачивать высокоомные наушники. Имеется 4 ступенчатая регулировка мощности за счет изменения глубины отрицательной обратной связи, осуществляется двумя сдвоенными микропереключателями на плате усилителя.

6.       Достаточно симметричный  переменный резистор ALPS регулятора громкости.

7.       Корпус из фрезерованного алюминия.



Но у BRZHiFi HA5000 есть и недостатки:

1.       Не балансный вход и выход (может это плюс  т.к. не требует усложнения схемы).

2.       По сравнению с легендарным Audio-Technica AT-HA5000 немного изменена схемотехника и элементная база,  правда добавили два  параметрических стабилизатора на составных транзисторах, питающих всю схему вместе с мощным выходным каскадом, а это неплохо.

3.        Электромагнитные наводки от  близко расположенного к входным разъемам и входному кабелю трансформатора.

4.       Проводники левого и правого каналов входного кабеля находятся в общем экране.)

5.       Ошибки в заземлении экранной обмотки питающего трансформатора и корпуса устройства.

 Задача доработать усилитель и сделать его лучше Audio-Technica AT-HA5000.

Почему это возможно? Да потому что у Audio-Technica AT-HA5000 есть свои очевидные недоработки.

Изменено 26 января пользователем HIMIKATOR

[Ревень 2 167]

А мне такой понравился. RudiStor NX-03

Спойлер



А это его копия с Али. Похоже не правда ли ?



Спойлер



[HIMIKATOR 204]

27 минут назад, Ревень сказал:

А мне такой понравился. RudiStor NX-03

  Показать контент



А это его копия с Али. Похоже не правда ли ?



  Показать контент



Нет это не HA5000, эти на входных операционных усилителях.

Изменено 26 января пользователем HIMIKATOR

[Ревень 2 167]

6 минут назад, HIMIKATOR сказал:

эти на входных операционных усилителях.

Действительно, там на предварительном усилении стоят OPA2134PA

[HIMIKATOR 204]

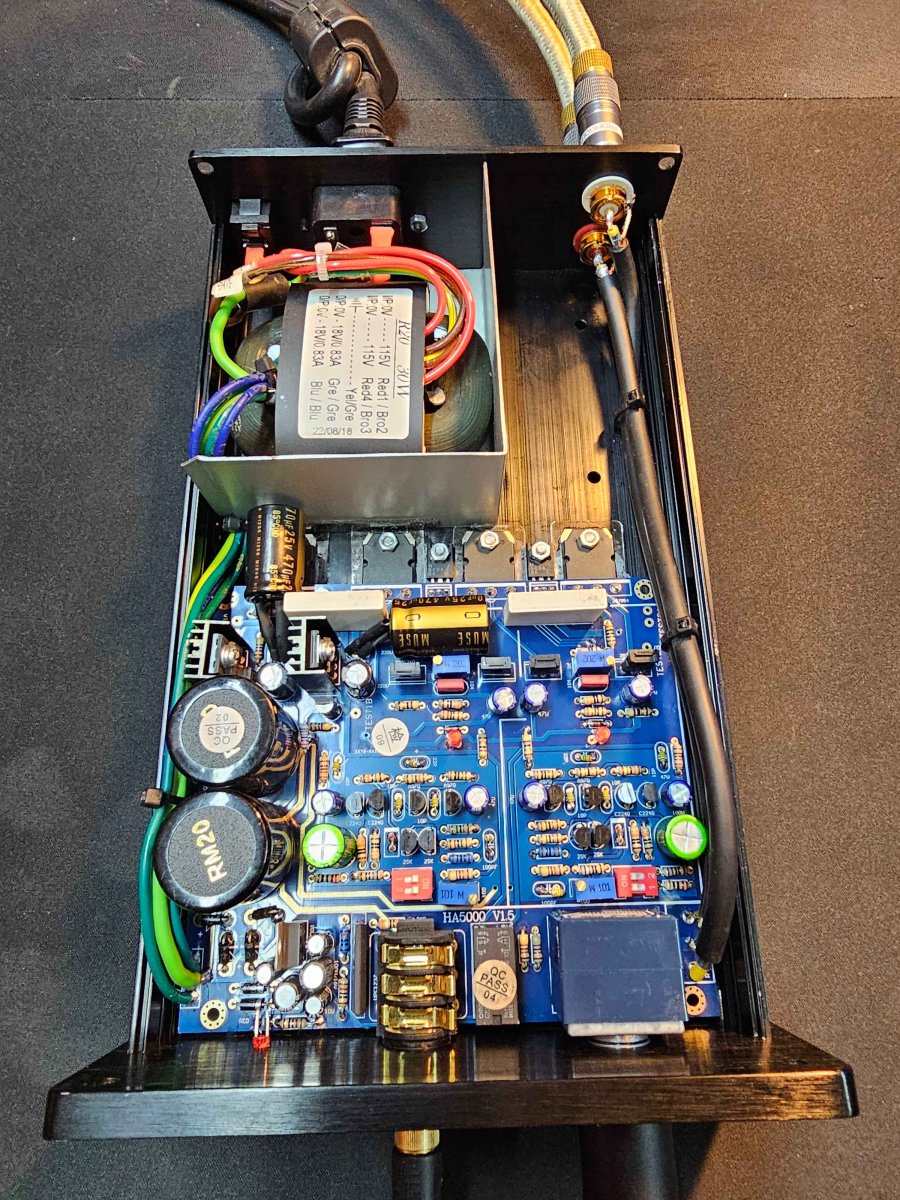

Для более детального анализа усилителя учитывая его особенность в виде большой чувствительности необходимо устранить явные недостатки, например слабый фон переменного тока:

1.       Корпус усилителя выполнен из анодированного алюминия, а оксид алюминия Al2O3 является диэлектриком и не проводит электрический ток. Поэтому необходимо вывернуть винты скрепляющие элементы корпуса и зачистить до металла внутренние посадочные места крепежных отверстий и конусы винтов, не повредив внешние декоративные поверхности.

2.       Передвинуть трансформатор дальше от входных разъемов развернув его влево, при этом можно использовать старое крепежное отверстие.

3.       Отсоединить экранирующую обмотку трансформатора от задней стенки корпуса и отдельным проводом соединить с общей земляной точкой на плате в месте прихода 2х земляных проводников от трансформатора, салатовый провод на фото.

4.       Заменить входной провод, где оба канала идут в общей экранной оплетке на два качественных экранированных кабеля. Следует выбрать кабель с плотной экранной оплеткой с толщиной изолятора центральной жилы не менее 3мм, при этом экраны левого и правого каналов на входных разъемах должны быть соединены между собой, но не в коем случае не должны при этом касаться корпуса усилителя.

5.       Необходимо заземлить корпус только в одной точке! Эта точка- резьбовой крепеж переменного резистора ALPS к лицевой панели корпуса. К земляному контакту ALPS с низу платы подпаивается зачищенный проводник без изоляции и наматывается на резьбу ALPS. При этом место контакта передней панели с эти новым проводником должно быть также зачищено. Также зачищаем место контакта гайки ALPS и лицевой панели под ручкой громкости.

6.       Делаем экран из железа для трансформатора. В качестве материала можно использовать элементы старого компьютерного корпуса или CD-ROMа.

Я уже начал заниматься следующим этапом доработок по замене конденсаторов поэтому на фото можно видеть установленные вместо штатных Rubycon 220мкф на выходе параметрических стабилизаторов новые Nichicon KZ 470мкф.

Спойлер



[HIMIKATOR 204]

Переходим к доработке непосредственно платы усилителя. Для этого нам понадобится электрическая принципиальная схема (см. фото).

Для начала выставляем токи покоя выходных транзисторов, контролируя падение напряжения на резисторах RR0 и LR0  на контрольных точках платы TEST1A для правого канала и TEST2A для левого. Аппарат изначально был настроен   на 19 милливольт (мой усилитель с выходными резисторами RR0 и LR0  2х0,22 Ом). Пока не известно, какой будет нагрев корпуса поэтому я только немного увеличил ток покоя до 100 миллиампер выставив   100 мА х 0,22 Ом=22 милливольта. Регулировка происходит подстрочными резисторами RW1- для контрольных точек TEST1A, и LW1- для контрольных точек TEST2A.

 Далее надо убрать постоянную составляющую напряжения на выходе усилителя, для этого, контролируя напряжения   на точках TEST1B и TEST2B (или сразу на разъёме наушников) выставляем 0 милливольт, с помощью подстрочных резисторов RW0, LW0. Чем точнее выставлен 0 тем проще будет наушникам и выше качество звучания. Минус можно взять прямо на разъёме наушников (ближний к лицевой панели контакт). Даем  усилителю  прогреться и корректируем  выставленные параметры еще раз.

   Прослушивание аппарата подтвердило высокий потенциал устройства, особенно при работе на высокоомные наушники 250 Ом, и режиме когда глубина отрицательной обратной связи минимальна (все микропереключатели стоят в положении ON). Усилитель демонстрировал очень хороший динамический диапазон, но работал с завалам в области суб-баса и отсутствием необходимой воздушности.

Спад АЧХ в области  суб-баса обеспечили недостаточные ёмкость  неполярных электролитических конденсаторов RC13 и LC13 (100мкф) во входном дифференциальном каскаде. Установил 220мкф 16в Nichicon BP и зашунтировал их пленочными конденсаторами 47нФ которые позволили линеаризовать отрицательную обратную связь в области высоких частот. Также установил вместо штатных Rubycon 220мкф (С4, С5) на выходе параметрических стабилизаторов новые Nichicon KZ 470мкф. Это немного уменьшило взаимные модуляции между каналами в общем питании и в купе с  добавленными конденсаторами 47нФ  значительно улучшило воздушность.

Изменено 28 января пользователем HIMIKATOR

[HIMIKATOR 204]

В процессе анализа схем BRZHiFi HA5000 и Audio-Technica AT-HA5000 (см. фото) выяснилось, что вместо транзисторов SC3423Y стоят С3421Y (RQ5, LQ5), а вместо SA1360Y стоят A1358Y (RQ10, LQ10). Купить оригинальные транзисторы Toshiba не получилось и были приобретены и установлены Корейские аналоги, как позже выяснилось Корейцы для Toshiba их и делали.)

Спойлер



Изменено 28 января пользователем HIMIKATOR

[HIMIKATOR 204]

Основные видимые невооруженным  глазом проблемы были решены и пришлось лезть в усилитель осциллографом за новыми.) Замерив на эквиваленте нагрузки 33 ома максимальную выходную мощность, стало понятно, почему усилитель  мне сразу понравился и почему он такой  динамичный и живой. Для верного воспроизведения музыкального материала необходимо не только усиливать сигнал с минимальными искажениями, но и прежде всего, правильно передавать просто гигантское звуковое давление музыкальных инструментов. Для этого нужна большая крутизна характеристики   выходной мощности от входного сигнала , что усилитель и продемонстрировал, отдав в нагрузку 33 ома немалые  12,26 вольт (амплитудное значение) делим на корень из двух получаем 8,67В действующего.  Рассчитываем мощность 8,67^2/33 ома=2,28 ватт, что примерно в два раза больше чем у оригинального Audio-Technica AT-HA5000. Далее выяснилось:

1.       Напряжение питания не симметричное, отрицательное меньше на 0,7В и к тому же имеет не сглаженную пульсацию  100Гц которая возникает после двухполупериодного диодного моста.  Пульсация убралась заменой транзистора стабилизатора Q3 A1859 на  A1930.

2.       Биполярная аналоговая интегральная схема защиты наушников C1237 запитанная от 12В стабилизатора 7812   выдавала на выход усилителя пульсацию через свой контрольный вход, а дальше через цепь отрицательной обратной связи  на чувствительный вход усилителя.   Причиной является не сглаженное питание на входе 7812 реализованное с помощью однополупериодного выпрямителя (один диод) и конденсатора всего 100мкф.) Решено выпаиванием диода и перемычкой на + основного сглаженного питания до стабилизатора (см. фото). Также заменён конденсатор на контрольном входе BC5, вместо 100мкф 35в поставил как по datasheet 330мкф.  Так как положительное плечо двуполярного питания получило дополнительную нагрузку в виде стабилизатора 7812 напряжение просело до уровня отрицательного плеча автоматически.)

3.       Основное двуполярное питание после диодного моста имеет пульсацию 0,2 вольта частотой 100Гц в каждом плече. Для минимизации пульсации в место шунтирующих электролитических конденсаторов  6800мкф 35в установлены  10000мкф 35в. Были в наличии не плохие по ESR но с подозрительным весом (см. фото).  Конденсаторы имеют больший диаметр, и для их установки пришлось отправить диодный мост в подвал под плату (см. фото). Пульсация после замены стала 0,1В.

Спойлер



Изменено 31 января пользователем HIMIKATOR

[Kibraiker7 491]

Очень интересная тема. Не думаете такую доработку монетизировать?)

[HIMIKATOR 204]

4 минуты назад, Kibraiker7 сказал:

Очень интересная тема. Не думаете такую доработку монетизировать?)

Да нет конечно.))))

Задача была показать, что можно сделать HI-End за 7000руб.



[sanesha 504]

49 минут назад, HIMIKATOR сказал:

Да нет конечно.))))

Задача была показать, что можно сделать HI-End за 7000руб.



Ну это же не просто задача самоутвердиться. Надеюсь)

Вам в руки он попал, вы его препарировали, нашли недостатки, которые посчитали существенными, начали их исправлять.
То, что деталек на 7 тысяч - это ерунда, которая не имеет под собой основания, себестоимость именно железа стоит меньше, чем анализ и работа человека.


Аналогия: дизайнер за 20 минут нарисовал логотип, который всем понравился и по итогу стоит миллион.
по простому: он лям за 20 минут заработал.
по-настоящему: он 20 лет этому учился, развивал и навык и чуйку и насмотренность.


так и у вас: себестоимость - это не стоимость железа.

[Kibraiker7 491]

Вот согласен с @sanesha.

Если по итогу доработки этот аппарат сможет легко тягаться с аппаратами за 60 тысяч, то почему бы и не монетизировать такую доработку?) Назвать например HIMIKATOR Supermode) Кому инетересно, те послушают, сравнят, и может даже захотят такой же аппарат себе)

Изменено 1 февраля пользователем Kibraiker7

[HIMIKATOR 204]

1 час назад, sanesha сказал:

Ну это же не просто задача самоутвердиться. Надеюсь)

На самом деле я хотел помощи от единомышленников, потому что там еще проблем хватает. Нужно разделять питания для  левого и правого каналов, а ещё тонкая  настройка аудиофильскими конденсаторами.)

[Dredd21 27]

10 минут назад, HIMIKATOR сказал:

На самом деле я хотел помощи от единомышленников, потому что там еще проблем хватает. Нужно разделять питания для  левого и правого каналов, а ещё тонкая  настройка аудиофильскими конденсаторами.)

Как мне кажется, по тех. части, это не DIY форум, с этим наверное на вегалаб  лучше..

Изменено 1 февраля пользователем Dredd21

[sanesha 504]

11 минут назад, HIMIKATOR сказал:

На самом деле я хотел помощи от единомышленников, потому что там еще проблем хватает. Нужно разделять питания для  левого и правого каналов, а ещё тонкая  настройка аудиофильскими конденсаторами.)

Ну среди гуманитариев это царский выход))



А на вегу, где обосрут, всегда можно успеть)



Ну а если серьезно, то крайне полезное пишете.  В отличие от веги - это не «подрочил публично», тут конечные потребители.





[HIMIKATOR 204]

У меня был опыт технической доработки именно здесь, и люди разные заходили, интересно было.

[u73NUiQQjJda 58]

Да ладно сейчас за семь тысяч рублей, можно всего то пару нормальных конденсаторов на 10000мкф 35в взять, если конечно вы их у нас сейчас где то найдете, а на али или озоне только фигню Китайскую и купите. И это не стеб, я сам покупал готовые Китайские платы, плата на цап pcm1794 (разработана согласно датошиту на 1794), плату на усилитель они слезали с Lehmann Black Cube Linear. Думал сборка обойдется малой кровью и за пять копеек, денег уже ушло более 3000 уе, и конца и края пока не видно. Хороший самосборный звук, увы стоит совсем не дешево, но зато звучание можно подогнать под свое виднее прекрасного, правда я это прекрасное уже как четвертый год как доделываю и переделываю.

[HIMIKATOR 204]

18 часов назад, u73NUiQQjJda сказал:

Да ладно сейчас за семь тысяч рублей, можно всего то пару нормальных конденсаторов на 10000мкф 35в взять, если конечно вы их у нас сейчас где то найдете, а на али или озоне только фигню Китайскую и купите. И это не стеб, я сам покупал готовые Китайские платы, плата на цап pcm1794 (разработана согласно датошиту на 1794), плату на усилитель они слезали с Lehmann Black Cube Linear. Думал сборка обойдется малой кровью и за пять копеек, денег уже ушло более 3000 уе, и конца и края пока не видно. Хороший самосборный звук, увы стоит совсем не дешево, но зато звучание можно подогнать под свое виднее прекрасного, правда я это прекрасное уже как четвертый год как доделываю и переделываю.

Проблема в том, что продают полнейшие дрова, да ещё и за дорого, и это массово потребляется, народ слушает и ломает уши. Получается доработка более менее нормального конструктора всё равно по качеству звучания будет выше  и сильно ниже по суммарной стоимости. Да четыре тора это сильно! У PCM1794 приятное звучание.  Подделки радиодеталей это какой то бич современности  добавляется проблема идентификации. Пока использую в основном свои старые запасы, а 7т руб. это цена покупки всего усилителя. А что за ОУ на дискретных элементах вы используете?

Изменено 1 февраля пользователем HIMIKATOR

[HIMIKATOR 204]

21 час назад, Kibraiker7 сказал:

Вот согласен с @sanesha.

Если по итогу доработки этот аппарат сможет легко тягаться с аппаратами за 60 тысяч, то почему бы и не монетизировать такую доработку?) Назвать например HIMIKATOR Supermode) Кому инетересно, те послушают, сравнят, и может даже захотят такой же аппарат себе)

Это мощный усилитель работающий в классе А и сравнивать его с большинством бюджетных и не очень усилителей работающих в классе AB не совсем корректно т.к. они изначально задумывались как не  достаточно линейные в угоду простоты настройки, стабильности и  большей  мощности.  Настоящий класс А от именитых брендов  столько не стоит и сравнение пойдет с другой ценовой категорией, но для этого его надо доделать.

Изменено 2 февраля пользователем HIMIKATOR

[HIMIKATOR 204]

Пришли конденсаторы для основной платы, заменил все на Nichicon KZ 100мкф 25В (см. фото). Так как левый и правый канал пока  питаются не от  раздельного питания, а от общих стабилизаторов, в режиме большой мощности видна незначительная  пульсация напряжения на осциллографе при измерении на максимальной чувствительности (0,002В на одно деление). Для минимизации   добавил еще пару 470мкф 25В после стабилизаторов (см. фото). Без замены всех   конденсаторов  и добавления, дополнительных пульсация наблюдалась даже за дифференциальными фильтрами собранными на резисторах RR8, LL8, RR11,LL11 и конденсаторах RC10,LC10,RC11,LC11 то есть приходила на питающие линии чувствительных входных каскадов. Поэтому эта доработка обязательна. Заменил шунтирующие конденсаторы после диодного моста на модные полипропиленовые WIMA MKP10 0,1мкф 400В (см. фото). Увидел отличие емкостей RC17, LC17 от оригинальной схемы. Так как они стоят на пути прохождения сигнала на их место, было решено установить  ещё более модные полипропиленовые фольгированные WIMA FKP2  0,01мкф. Входные керамические конденсаторы RC12,LC12  предохраняющие усилитель от самовозбуждения  при наличии паразитных связей также заменены на WIMA FKP2 100pf так как керамическим конденсаторам не место во входных цепях прохождения сигнала из-за их нелинейности и микрофонного эффекта. Попытки отказаться от этих входных шунтирующих конденсаторов полностью приводит к возбуждению усилителя при включении. Установка двух нагрузочных резисторов 100 ом на контакты реле подключенные к выходам усилителя в  режиме отключенной нагрузки  не помогла (см.фото). Генерация прекращается при установке регулятора громкости в нулевое положение и после не возобновляется, продолжаю искать причину.  Разбираясь с земляными проводниками, обнаружил на плате земляную звезду, с права от конденсатора C1. Китайцы растут в моих глазах. Запаял переходное металлизированное отверстие  звезды медным проводником.  Замер сопротивления земляной линии от разъема на наушники до звезды показал 0,05 ома и это много. Разрезал эту дорожку и запаял перемычку из медного толстого провода напрямую к шунтирующим конденсаторам блока питания минуя пусть небольшую но общую линию от блока питания до звезды (см. фото).
