Аудиоинтерфейс + усилитель наушников. Нужна помощь!

[Dimitrium 0]

Привет, прошу, помогите разобраться в данном вопросе.



Имеется аудиоинтерфейс Presonus Studio 26c у которого 2x Main Out для студийных мониторов и 2х Line Out. Производитель пишет что к Line Out можно подключить усилок для наушников.



Текст из мануала:
Line Outputs. These ¼-inch, balanced line outputs allow you to route to external
devices, such as headphone amps, signal processors, and additional monitors. Each
output has an independent playback stream (Playback streams 3 and 4).



Как мне подключить через Line Out к звуковухе, например, такие усилки, как S.M.S.L SP200 THX AAA-888 или Drop + THX AAA 789, чтоб это всё заиграло?



Благодарю.

[Revolution 738]

Парой таких кабелей:

1/4 Inch TRS to XLR Male Balanced Signal Interconnect Cable





Изменено 29 декабря, 2020 пользователем Revolution

[Dimitrium 0]

43 минуты назад, Revolution сказал:

Парой таких кабелей:

1/4 Inch TRS to XLR Male Balanced Signal Interconnect Cable





Т.е. я покупаю 2 одинаковых, балансных TRS to XLR кабеля любого производителя и подключаю:



Первый кабель - XLR к усилителю в Left, TRS к звуковухе в Line Out (3)
Второй кабель - XLR к усилителю в Right, TRS к звуковухе в Line Out (4)



И всё должно заработать, я правильно понял?

Изменено 29 декабря, 2020 пользователем Dimitrium

[Revolution 738]

4 минуты назад, Dimitrium сказал:

И всё должно заработать, я правильно понял?

Да, неплохо бы еще распайку XLR кабеля и входа усилителя посмотреть.

Но, в общем то должно работать.

[Dimitrium 0]

Revolution, я тебе очень благодарен за инфу.

Может еще и не заработать из-за распайки XLR кабеля? На что эта распайка может повлиять, какие-то определённые кабели нужно будет подбирать?

[HOOD 5 360]

4 минуты назад, Dimitrium сказал:

Может еще и не заработать из-за распайки XLR кабеля?

Не может, если кабели изготовлены в соответствие со стандартом.

[Dimitrium 0]

Я надеюсь в муз. магазинах продают кабели в соответствие со стандартом.

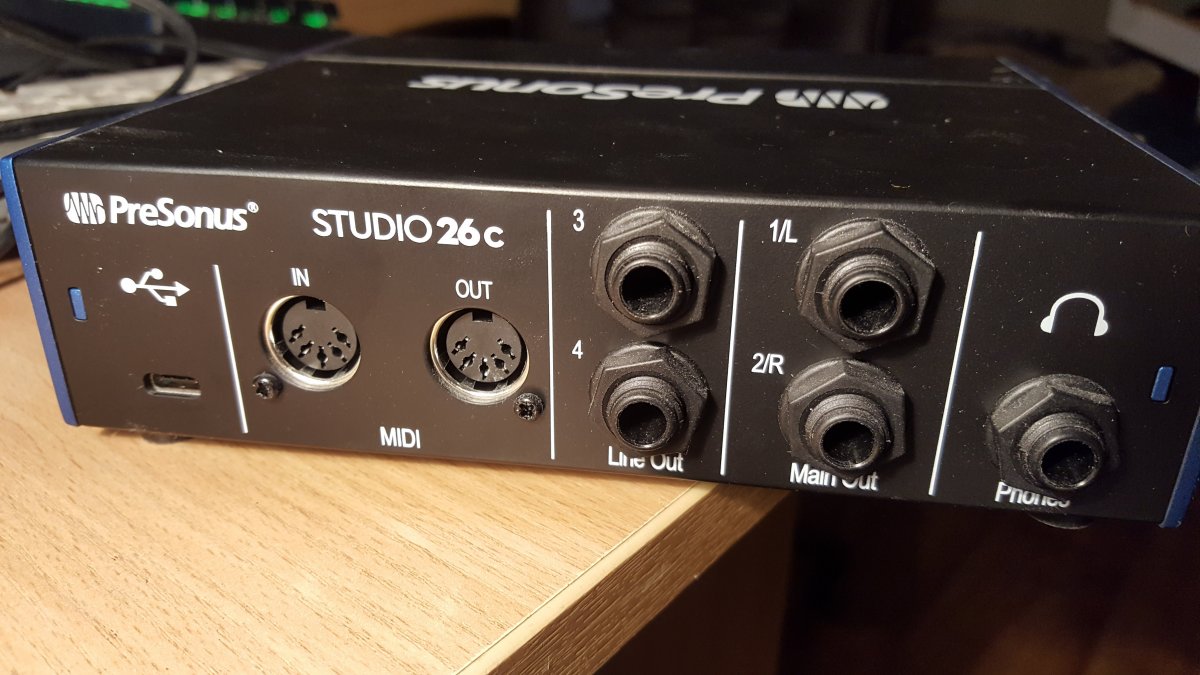

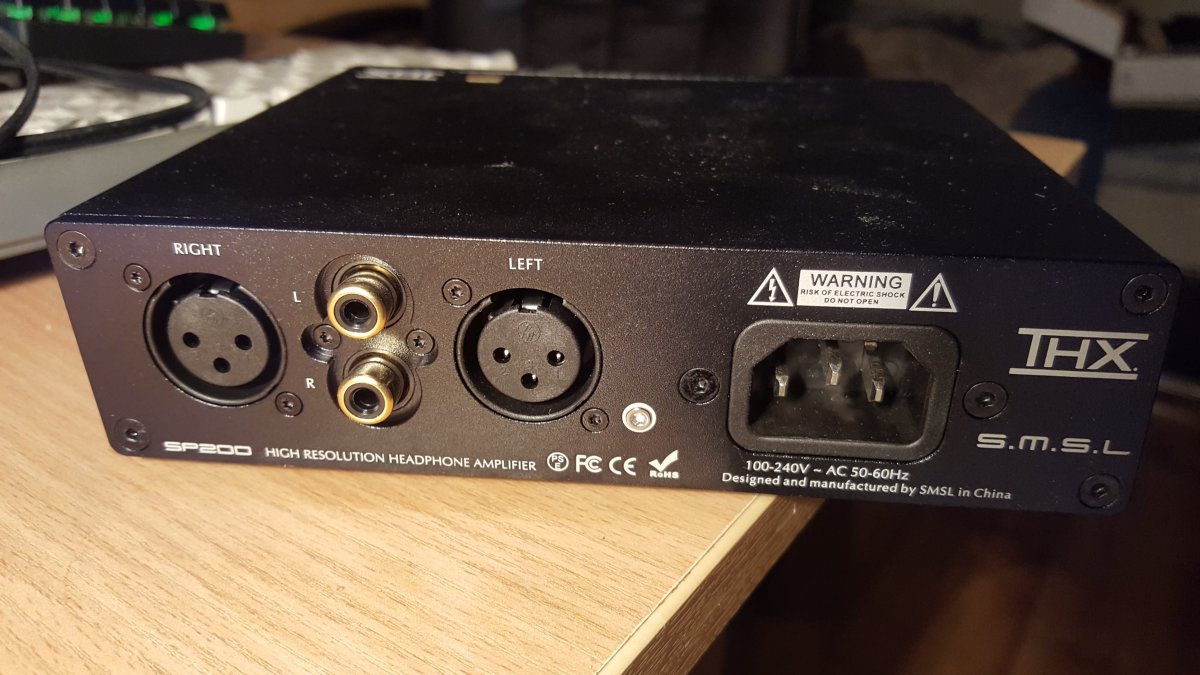

Значит я всё правильно понял (фото прикрепил):

Первый кабель - XLR к усилителю в Left, TRS к звуковухе в Line Out (3)
Второй кабель - XLR к усилителю в Right, TRS к звуковухе в Line Out (4)



В Main Out у меня мониторы будут подключены.



Всё должно работать, если железки и кабели исправные, больше никаких подводных каменей меня не подстерегает?

Изменено 29 декабря, 2020 пользователем Dimitrium

[Revolution 738]

11 минут назад, Dimitrium сказал:

Всё должно работать, если железки и кабели исправные, больше никаких подводных каменей меня не подстерегает?

Если оба выхода работают одновременно, то все должно работать.

[Dimitrium 0]

22 минуты назад, Revolution сказал:

Если оба выхода работают одновременно, то все должно работать.

Будь добр, подробнее, как понять, одновременно они работают или нет, это должно быть указано в мануале к звуковухе или как мне это узнать?

В мануале звуковухи указано, что есть 2 линейных выхода и каждый имеет независимый поток воспроизведения, всё. Для меня это пока что тёмный лес :|

Изменено 29 декабря, 2020 пользователем Dimitrium

[Revolution 738]

12 часов назад, Dimitrium сказал:

Будь добр, подробнее, как понять, одновременно они работают или нет, это должно быть указано в мануале к звуковухе или как мне это узнать?

Должно быть указано, у меня в Hilo стоит 2 D/A конвертера на линейном выходе и 1 на мониторном.

[Dimitrium 0]

8 часов назад, Revolution сказал:

Должно быть указано, у меня в Hilo стоит 2 D/A конвертера на линейном выходе и 1 на мониторном.

Подключил всё по схеме указаной выше, через Line Out не работает, звука нет. Ради эксперемента переподключил провода в Main Out, вместо монитротов, звук появился, а это значит, что усилок, звуковуха и провода сами по себе исправны, а вот Line Out-у в звуковухе видимо чего-то не хватает. Предполагаю, чтоб усилок заиграл через Line Out, нужна ещё какая-то дополнительная железка или какой-то другой усилок имеющий на борту всё необходимое или ещё что-то, подскажете?

[Revolution 738]

11 минут назад, Dimitrium сказал:

Подключил всё по схеме указаной выше, через Line Out не работает, звука нет.

У вас этот выход и предназначен для подключения усилителя для наушников:



Line Outputs. These 1⁄4-inch, balanced line outputs allow you to route to external devices, such as headphone amps, signal processors, and additional monitors. Each output has an independent playback stream (Playback streams 3 and 4).

[Revolution 738]

У вас все выходы подключены?





[Dimitrium 0]

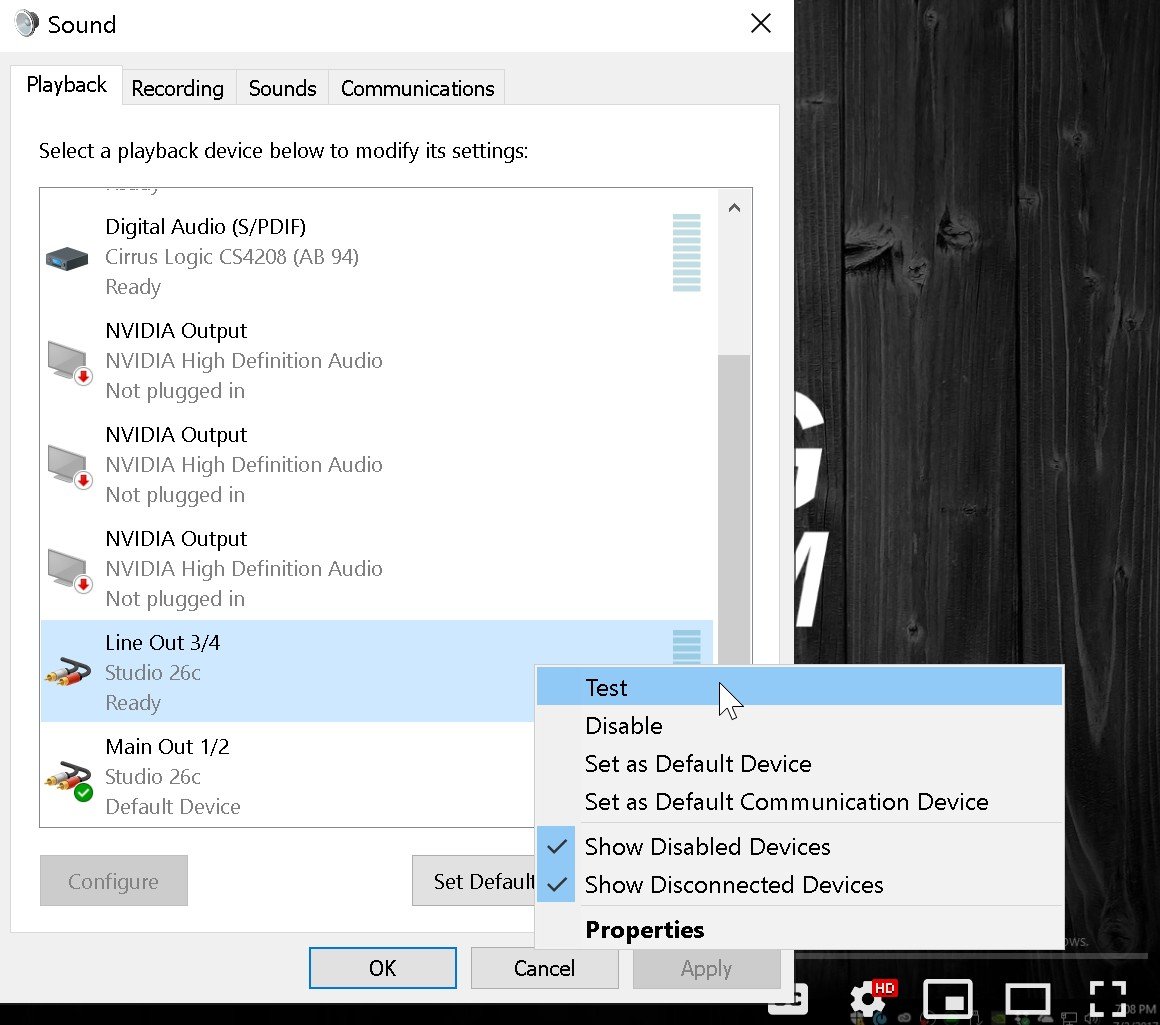

Подключил всё к Line Out, зашёл в Настройки > Звуки, выбрал Line Out 3/4, нажал тест, звук есть, а всё остальное: программы, браузер-youtube и т.п., полная тишина.





[Dimitrium 0]

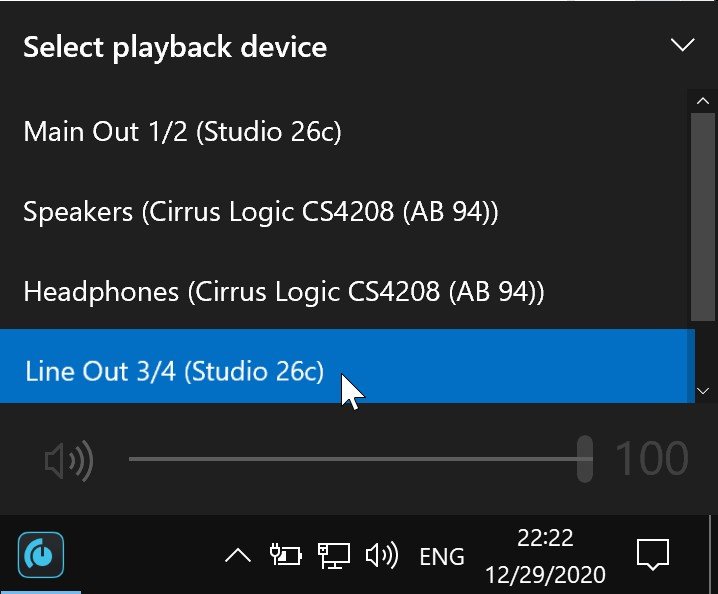

Revolution, после вашего последнего поста, покопался в настройках, потыкал разное и нашёл, всё заиграло и очень прилично. Я вам ооочень благодарен!

P.S. А это может как-то одновременно игарть и через мониторы(Main Out) и через наушники(Line Out) или теперь только 1 выход на выбор через эту менюшку?









[Revolution 738]

26 минут назад, Dimitrium сказал:

А это может как-то одновременно игарть и через мониторы(Main Out) и через наушники(Line Out) или теперь только 1 выход на выбор через эту менюшку?

Вот этого не знаю, посмотрите в руководстве.

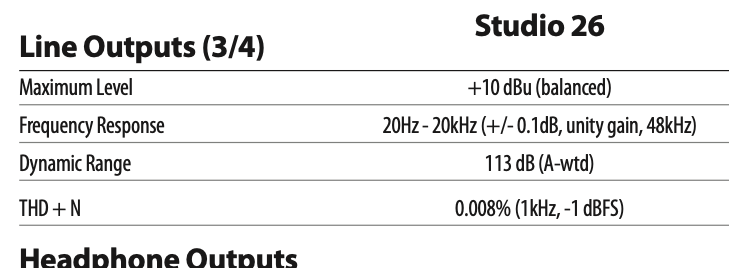

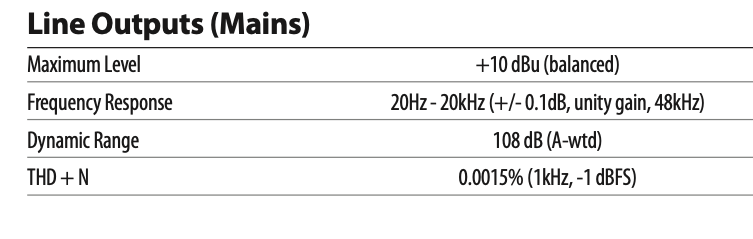

Судя по нему там должны стоять разные чипы, может на Mains два в в dual-mono  а на другом один- тогда сможет.



Изменено 30 декабря, 2020 пользователем Revolution
