Разъем для установки в накладные наушники.

[Surgut2006 907]

Ищется "приличный" разъем.

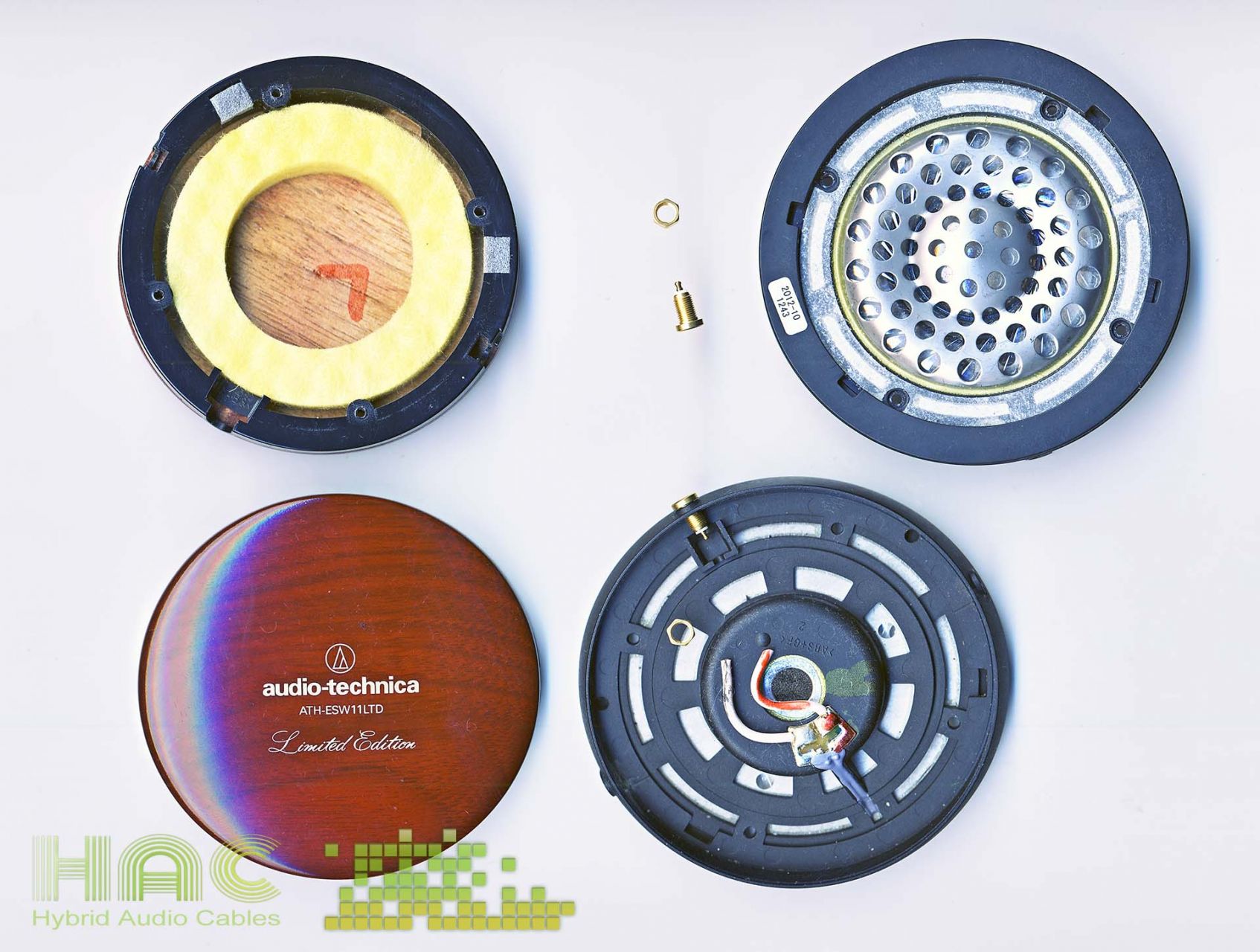

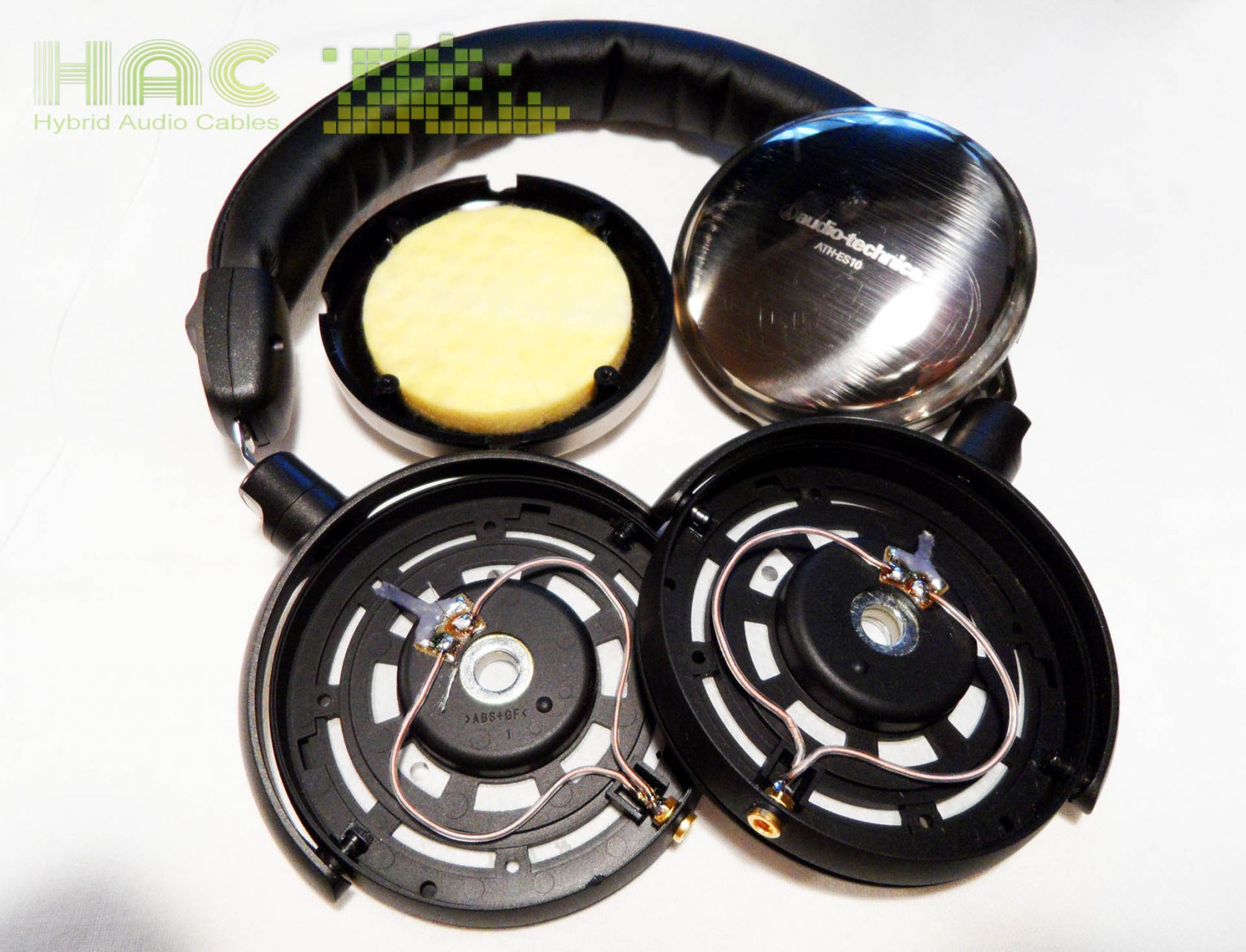

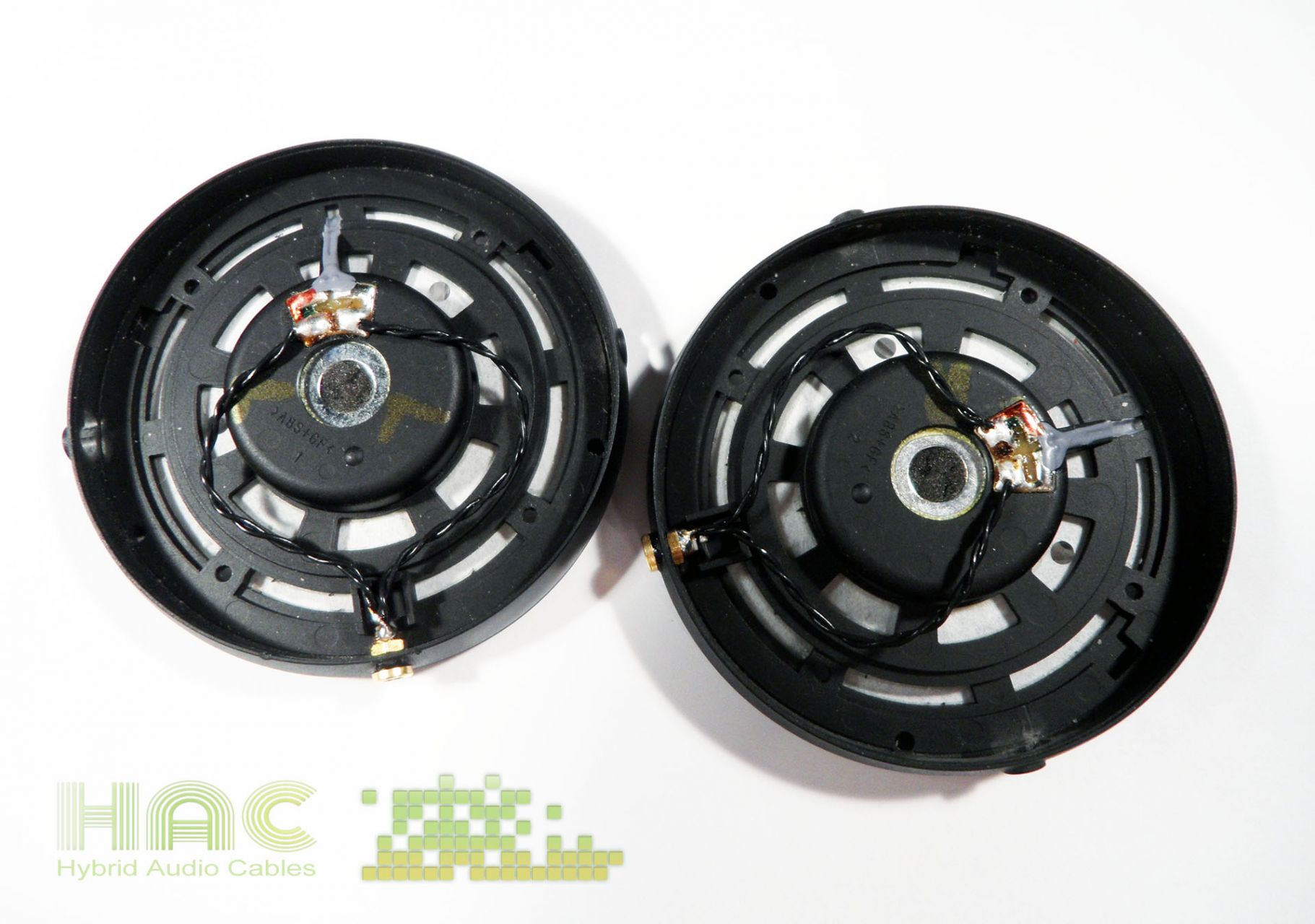

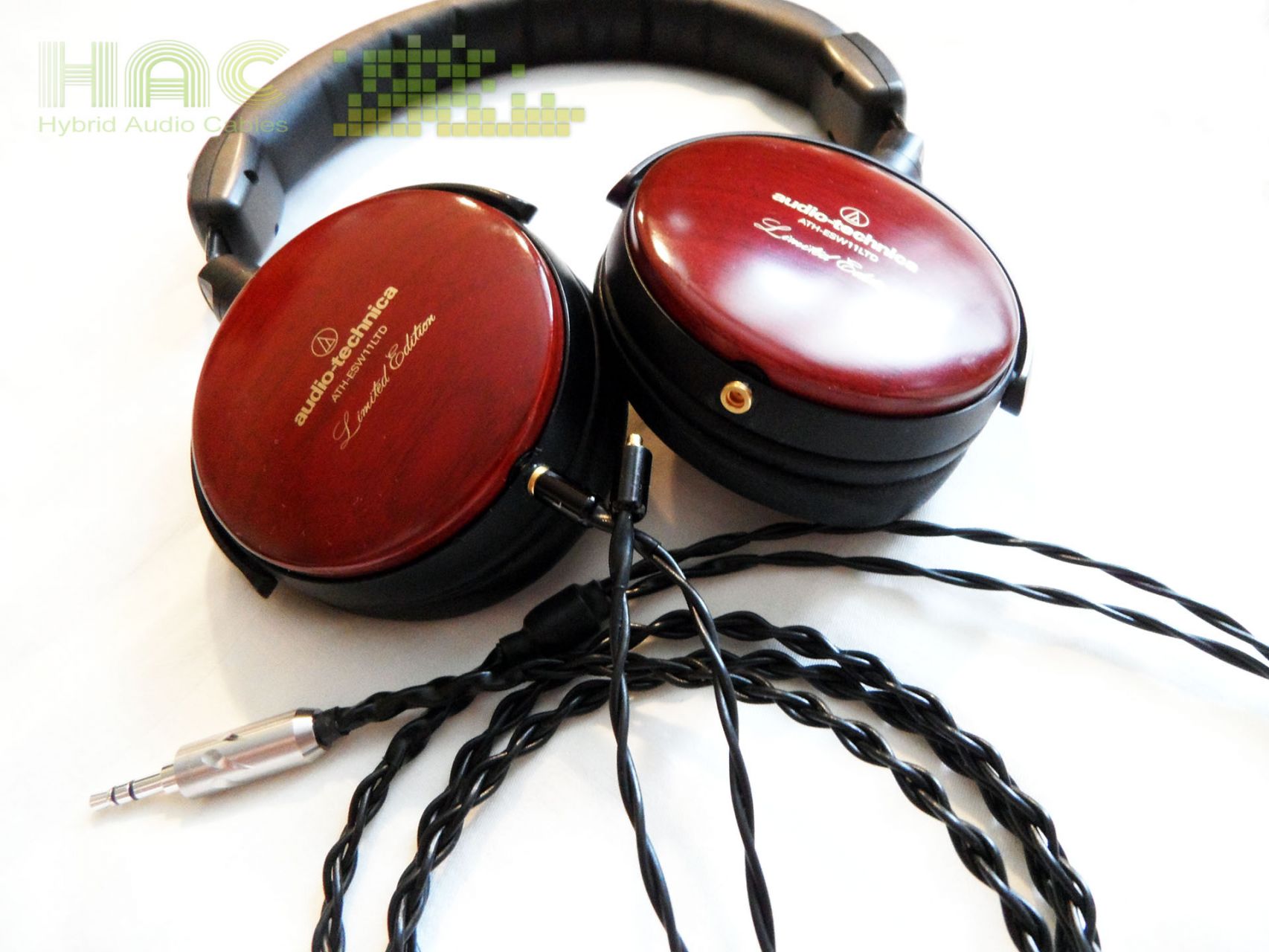

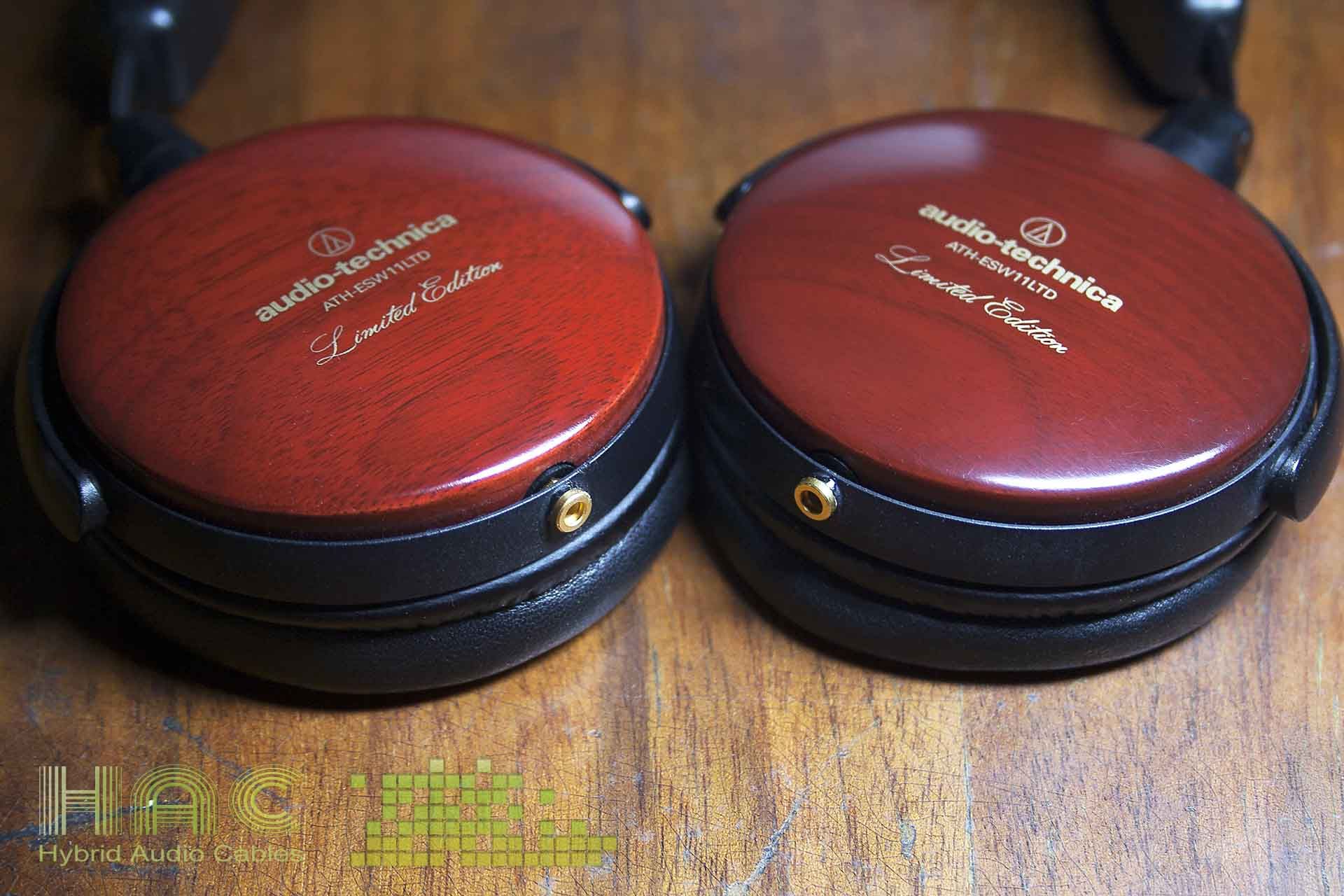

Примерно такой как на фотографиях



Требование - аккуратный внешний вид (с внешней стороны, увеличенный внешний диаметр закрывающий дырку)

В идеале под прижимную гайку, но в принципе пойдет и под пайку. Минимальный размер. (По этому TSR 3,5/2,5 не рассматриваю)

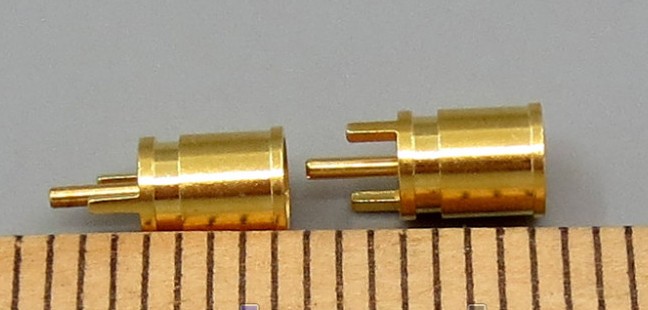

про простые китайские разъемы (как на фото с линейкой знаю) такие советовать не надо, так как знаю где купить.



Пересылать наушники в Москву для замены разъема желания нет.

На сайт откуда эти фотографии написал с вопросом по разъему. Есть сомнения что ответят.

Изменено 5 октября, 2016 пользователем Surgut2006

[Скептик 27]

Добрый день, а в связи с чем появилась необходимость установки разъемов, кроме очевидного что сделать съемный кабель?

У меня возникали идеи что если купить кабель для 800ых у sergst, текущий кабель можно было бы поставить например на 10ки.

Но трогать пайку разъемов на crystal piccolino(что-то типа токсика) не решился бы..

Потому думал про установку в 10ки разъема как в 800ых.. Но боюсь что они слишком большие в диаметре.

С другой стороны вышеописанный кабель им как пушкой по воробьям. Ваше мнение?



На фото с линейкой у вас судя по всему MMCX разъемы как на Shure/Weston, чем такие не подходят?

Изменено 6 октября, 2016 пользователем Скептик

[Surgut2006 907]

Добрый день, а в связи с чем появилась необходимость установки разъемов, кроме очевидного что сделать съемный кабель?

У меня возникали идеи что если купить кабель для 800ых у sergst, текущий кабель можно было бы поставить например на 10ки.

Но трогать пайку разъемов на crystal piccolino(что-то типа токсика) не решился бы..

Потому думал про установку в 10ки разъема как в 800ых.. Но боюсь что они слишком большие в диаметре.

С другой стороны вышеописанный кабель им как пушкой по воробьям. Ваше мнение?



На фото с линейкой у вас судя по всему MMCX разъемы как на Shure/Weston, чем такие не подходят?

Началось с того что я решил сделать наушники пригодными для пользования со Скайпом (для жены), то есть замена провода на провод с микрофоном. И возможностью при необходимости ставить простой кабель



С разъемами я в принципе определился. MMCX.

Почему не подходят с фото с линейкой я описал в первом сообщении.

Не думаю что разъем от HD800 подойдет к ES/ESW чисто по геометрическим размерам. Да и по цене.

Я всегда стараюсь искать возможность делать обратимые изменения. Возможно установку MMCX можно сделать без изменения конструкции наушников (т.е не растачивая дырку)

Там необходимо отверстие что-то около 3,6мм. Разъем же от HD800 гораздо крупнее. И даже при установке штекер наружу будет торчать 2,5-3 см. - многовато.

Сходу не нашел информации по геометрическим размерам разъема HD800. В той информации что попалась наружний диаметр "мамы" 9,3мм что сопоставимо с шириной металлического обода на ES/ESW.



А заменить кабель на ES/ESW думаю надо пробовать. Я пока заказал китайский серебряный. А там посмотрим. У меня для экспериментов есть ES10 , при необходимости и ESW9 могу использовать.



Ну вообщем у меня пока такое видение.



P.S. На фото разъем MMCX аналог которого буду пробовать ставить. И "папа" от HD800

HUBER+SUHNER_22_MMCX-50-0-1-111_O_dataSheet.pdf

HUBER+SUHNER_22_MMCX-50-0-1-111_O_outlineDrawing.pdf

Изменено 6 октября, 2016 пользователем Surgut2006
