Операционники для Dac2/STX.

[xSpellhowleRx 13 13 Тракты]

Знатоки подскажите.



Вот решил поиграться с шунтированием ...

Купил FKP2-0.01/100/2.5@WIMA и FKP2-0.022/100/2.5@WIMA

Какие лучше напаять? по какой схеме? мб комбинировать 0.01 и 0.022?)



сейчас стоят 2 x 627AU + AD823AN (остальной тракт в подписи)



Audiophile

2хLME49860NA + LM6172IN звучит очень хорошо, но при добавлении лампы мне уже не понравилось...

[abvgd 36]

xSpellhowleRx

у самары спроси!

[xSpellhowleRx 13 13 Тракты]

abvgd

я видел что он предлагал, мне интересно есть ли еще варианты/идеи?

[xSpellhowleRx 13 13 Тракты]

Дело было вечером, делать было нечего....



Как уже писал выше для баловства с шунтированием в наличии имеется:

FKP2-0.01/100/2.5@WIMA

FKP2-0.022/100/2.5@WIMA

Связка 2хLME49860NA + LM6172IN

Связка 2х627AU + AD823AN



Тестировал в разных комбинациях и с разными схемами, приведу лишь наиболее удачные в порядке возрастания (ИМХО)

1) схема http://89.108.122.31/forum/viewtopic.php?p=334712&sid=6f71c5167ba99c9b698be1ffafb69870&sid=6f71c5167ba99c9b698be1ffafb69870#p334712 предложенная samara1532 (Связка 2хLME49860NA + LM6172IN и FKP2-0.022/100/2.5@WIMA)

2) Таже, но с другими ОУ и другим шунтированием (Связка 2х627AU + AD823AN и FKP2-0.01/100/2.5@WIMA (на ОУ) + FKP2-0.022/100/2.5@WIMA)



3) Победитель. Схема http://s019.radikal.ru/i610/1207/89/4b691f0c63af.jpg, но тоже измененная (в связи с нехваткой деталей )

ЗК не узнать по всем направлениям. Хорошая сцена, прекрасный вокал и инструменты. Быстрый и честный бас. Мягкость и теплота лампы. Почти нет яркости и прежнего раздражающего скрежета. Теперь то на ней можно с удовольствием слушать весь метал и хардкор



[WAR_RUSSAN 4]

парни как ST в качестве источника цифры ? по S\PDIF ...? ном? или нет

[MZ777 12]

xSpellhowleRx

благодарю, по убеждениям самары и вашей последней схемы попробую такое дело

[Audiophile 0]

xSpellhowleRx

Объясните начинающему, тоже в планах твикнуть свою ЗК-ку, связка будет такая 2хLME49860NA + LM6172IN. Сколько шт. мне потребуются фильтров и какие именно?

Куда их припаять на плате?!) Было бы хорошо если взглянуть на вашу твикнутую карту со стороны компонентов.

[xSpellhowleRx 13 13 Тракты]

Audiophile

я сам начинающий)) не все еще понимаю....



для 2хLME49860NA + LM6172IN я взял бы 11 шт FKP2-.015/100/2.5@WIMA или FKP2-0.01/100/2.5@WIMA и напаял по 1й схеме + перемычки. 0,022 мне показалось перебором.



Со стороны компонентов ничего не напаивалось, только замена ОУ и удаление конденсаторов С94 и С107

Делал еще фильтр на молекс, но это так ради забавы



В планах установка кварцевого генератора на плату, но пока не могу найти где можно купить....

[StalkerAnarhist 78 3 Тракты]

Было бы хорошо если взглянуть на вашу твикнутую карту со стороны компонентов.

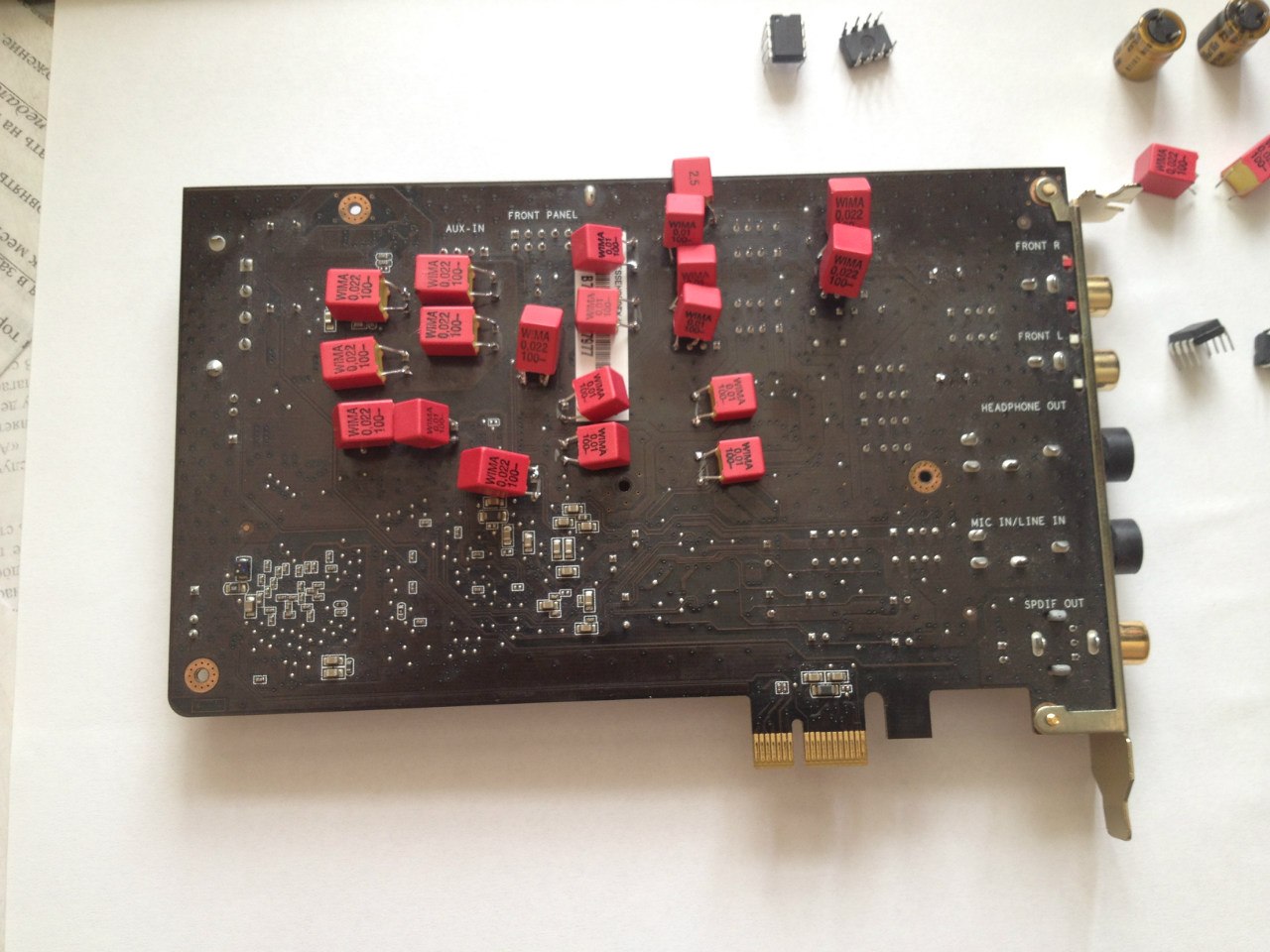

Моя бывшая твикнутая карта:

1) В блоке I/U установлены 4 шт. ADA4627 напаянные на переходники DIP-8, в сумматоре установлен LM6172 напаянный на переходник DIP-8;

2) Выпаяны конденсаторы С94 и С107;

3) Установлен отрицательный стабилизатор напряжения -12 В, L7912CV;

4) Установлен осциллятор FOX XpressO 24.576, вместо родного генератора;

5) Зашунтированы электролиты в питании аналоговой части ЦАП-а и в питании ОУ, Jantzen Audio Cross Cap 0.27 uF;

6) Сделан фильтр на Molex.

[abvgd 36]

StalkerAnarhist

а зачем на онкио махнул?

[StalkerAnarhist 78 3 Тракты]

а зачем на онкио махнул?

Всё таки не смог помирить АСУС с German Maestro GMP 400...

[xSpellhowleRx 13 13 Тракты]

StalkerAnarhist

подскажи плз где можно купить детали под 3 и 4 пункт

[StalkerAnarhist 78 3 Тракты]

По 3-ей позиции например вот здесь или здесь. По 4-ой не подскажу, покупал в Украине сейчас этот человек их не продает.

[xSpellhowleRx 13 13 Тракты]

StalkerAnarhist

спасибо, а можешь еще подсказать где купить и какие резисторы надо?

эти подойдут?

http://www.chipdip.ru/product0/888119144.aspx

http://www.chipdip.ru/product0/820551164.aspx

[Audiophile 0]

StalkerAnarhist

Молодец! Спасибо большое за детальное пояснение! Попробую также

[Audiophile 0]

xSpellhowleRx

Вот на 4-й пункт http://www.elitan.ru/price/index.php?se ... re&mfg=all

[StalkerAnarhist 78 3 Тракты]

спасибо, а можешь еще подсказать где купить и какие резисторы надо?

Достаточно заменить только один резистор с тыльной стороны платы на 120 кОм. Типоразмер резисторов нужен 0603 (родной) или 0805, в моём случае припаян 0805.

Молодец! Спасибо большое за детальное пояснение! Попробую также

Незачто .

Вот на 4-й пункт http://www.elitan.ru/price/index.php?seenform=y&find=FXO-HC735-24.576MHZ@FOX&flag=everywhere&mfg=all

Точно, это то что нужно .

[Audiophile 0]

StalkerAnarhist

Скажите, ощутимо ли измениться по качеству данная твикнутая карта по сравнению со стоковыми, и стоит ли заморачиваться?

[xSpellhowleRx 13 13 Тракты]

Audiophile,StalkerAnarhist

Спасибо Вам, все заказал.

Audiophile, от замены ОУ и шунтирования карта заметно прибавила. Буду еще играться с ней, пока не решусь купить Onkyo 300 или Lynx AES

[StalkerAnarhist 78 3 Тракты]

от замены ОУ и шунтирования карта заметно прибавила.

Ещё наиболее заметные изменения будут от замены стокового генератора на осциллятор.

[OverShot 0]

StalkerAnarhist

по этому поводу REN и L-E на ixbt писали ведь.

[samara1532 50 2 Тракты]

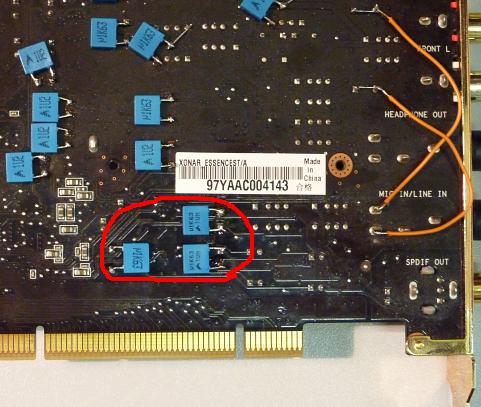

для тех кто поставил как у меня , ОУ AD823 + LME4562 . и еще умудрился зашунтировать как у меня .



то я снял три шунта с ОУ , т.к. на 0,22 это сильно жирно . и переставил их (как отмечено на картинке) .

еще "выкрутил" два конденсатора (где ставил перемычки) .



в итоге не стало хуже , но помоему так лучше чем было .

AD823 + OPA627 , все равно звучат не приятно ( в сравнении . с таким шунтированием) .

[xSpellhowleRx 13 13 Тракты]

У Essence понравились два хороших твинка:

1) Как я писал выше. Шунтирование, выпаивание кондеров, ОУ 2x627AU+AD823AN - звук теплый, мягкий, немного приглушенный, но очень приятный и слушая забываешь обо всем))

2) Все что писал StalkerAnarhist в этом посте. Только у меня шунтирование как в п.1 и ОУ AD823/LM6172IN+2хLME49860NA - звук жестче, но сцена намного шире и детальнее, более проработанный бас



PS: это с учетом DarkVoice 336 SE (RCA 6AS7G "Gray Plate" 1955's + Ken-Rad JAN-CKR VT-231 6SN7GT "Staggered Plate" 1940's)

PSS: для себя я бы оставил 1й вариант, более приятный и драйвовый.

кстати тоже снял эти три шунта и убрал два кондера по тем же причинам

[ivan83-nv 0]

Ребят, подскажите, пожалуйста новичку-есть ASUS Xonar Essence ST, интересует-будет ли толк от замены ОУ если я слушаю только по оптике? или это все касается только "дырок" line in и headphones

[StalkerAnarhist 78 3 Тракты]

Ребят, подскажите, пожалуйста новичку-есть ASUS Xonar Essence ST, интересует-будет ли толк от замены ОУ если я слушаю только по оптике?

Нет.

это все касается только "дырок" line in и headphones
