Купил на ebay Asus Xonar Essence ST

[myras 0]

Купил на спам карточку, но вот потом уже прочитал что она продается как не рабочая! Вчера забрал на почте, скачал драйвер под win7 32 bit, драйвера установились без проблем, звук ели слышно, в Audio Center при проверке реакция шкалы есть, похоже усилитель накрылся... если так то по цифре звук должен быть, надо как то проверить но как не знаю.

[StalkerAnarhist 78 3 Тракты]

Купил на спам карточку, но вот потом уже прочитал что она продается как не рабочая!

Дайте ссылку.

звук ели слышно

Я так понял Вы слушали с ушного выхода карты? Наверное какойто из ОУ накрылся, если есть возможность поставьте другие ОУ.

[myras 0]

StalkerAnarhist



http://www.спам.com/itm/ASUS-Sound-Card-XONAR-ESSENCE-ST-124-dB-SNR-HeadPhone-Amp-Card-90-YAA0E0-OUANOBZ-/150776975327



да , слушал с ушного выхода, хочу попробывать подрубить по цифре но некуда включить, да и провода нет такого. Разговаривал щас с приятелем одним, договорились проверить усилители, тоесть переставить микрухи с его карты на мою (или наоборот).

Вообще думаю если бы накрылся 1 ОУ то звука небыло бы в 1 ухе, а у меня оба не работают.

[abvgd 36]

а через rcа работает?

[myras 0]

а через rcа работает?

тоже очень тихий звук, не работает. Думаю накрылся 1 ОУ который самый первый идет.

[abvgd 36]

когда я менял свои ОУ и поставил их не той стороной звук тоже был тихий пока не начало вонять. Скорее всего точно они

[StalkerAnarhist 78 3 Тракты]

Думаю накрылся 1 ОУ который самый первый идет.

Если бы только он накрылся, то с ушного выхода играло бы нормально.

[myras 0]

нашел у себя старую звуковушку, на ней стоят LM386. может они подойдут ?

[abvgd 36]

самое главное не перепутай!

[StalkerAnarhist 78 3 Тракты]

нашел у себя старую звуковушку, на ней стоят LM386. может они подойдут ?

Не подойдёт, это одноканальный (моно) ОУ.

[myras 0]

нашел у себя старую звуковушку, на ней стоят LM386. может они подойдут ?

Не подойдёт, это одноканальный (моно) ОУ.

понял, спасибо !

[2011 2]

Щас насоветуете блин. Там всё, что угодно могло сгореть. Надо нести в сервис центр и чинить за деньги. Может она вообще не поддаётся лечению.

[myras 0]

Ломал голову как же проверить... и вот пришла мысль! Нашел даташиты на микрухи, и решил проверить есть ли звук вообще с ЦАПа ?

Вытащил JRC2114D и подключил внешний усилок (самодельный на TDA) на прямую к выходу ЦАПа (тоесть получается к входу JRC2114D) и звук закричал ! Рад без памяти ! Хотябы ЦАП живой уже хорошо! Дальше буду искать...

[abvgd 36]

да микрухи дохлые 85 %! как пить дать какой то умник рукожопый вроде меня менял их и не той стороной вопхнул

[goalexgo 9]

Купил на спам карточку, но вот потом уже прочитал что она продается как не рабочая!



классика жанра - почти все через это прошли хотя б разок)

[Prospero 5]

Снять микрухи - промерять напряжение между "+" и "-" , а потом отдельно между "+"/GND и "-" /GND.

Я не крутил асус в руках, но что то по фоткам создается впечатление что питание там организованно через одно место...

[myras 0]

Пришел, проверили щас у приятеля и вот такая ситуация, все мои микрухи в кроватках меняли (3 шт.) и все работают, вставляли его микрухи в мою asus и звук такой же еле...еле слышно, тоесть подозрение теперь на TPA6120A, или просто релюхи не переключают... найти бы схему от платы было бы полегче искать.

[StalkerAnarhist 78 3 Тракты]

вставляли его микрухи в мою asus и звук такой же еле...еле слышно

Значит как советовали ранее, проверьте мультиметром (если таковой имеется) напряжения +12В и -12В в кроватках для ОУ (без самих ОУ) или с обратной стороны платы. Мерять нужно между одной из ног и землёй.

[myras 0]

вставляли его микрухи в мою asus и звук такой же еле...еле слышно

Значит как советовали ранее, проверьте мультиметром (если таковой имеется) напряжения +12В и -12В в кроватках для ОУ (без самих ОУ) или с обратной стороны платы. Мерять нужно между одной из ног и землёй.

Спасибо ! щас попробую померить.



померил, нет питания 12 V на ОУ . там примерно 3,15 V!

[myras 0]

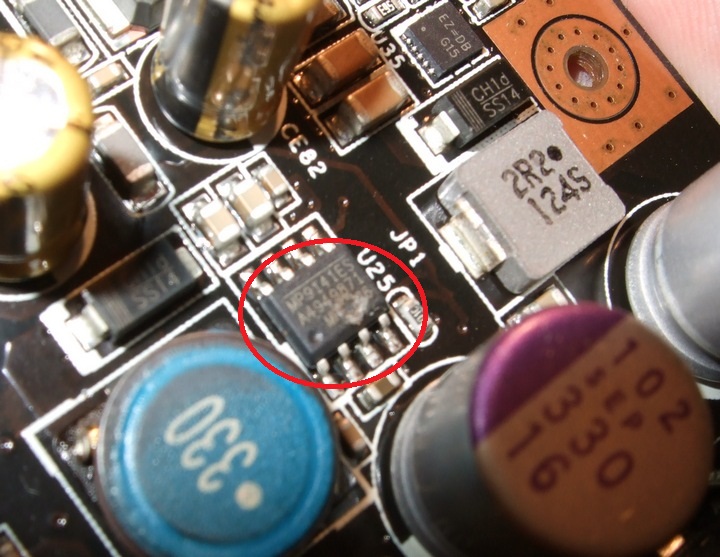

нашел гада! это MP9141ES . видимо из-за него питание на ОУ не идет.

[abvgd 36]

кто его клюнул!? а че за кондеры такие?

[myras 0]

там была вздутость, я отверткой снял и стала рассыпаться, видимо горела. это стоит возле подключения доп. питания, кондеры возле разъема стоят, фильтры по питанию .

[samara1532 50 2 Тракты]

myras

спросил бы лучше здесь . наверняка есть причины умирания микрухи . их тоже нужно найти .



http://forum.ixbt.com/topic.cgi?id=12:52174-132

[StalkerAnarhist 78 3 Тракты]

нашел гада! это MP9141ES . видимо из-за него питание на ОУ не идет.

Именно, из-за этого преобразователя отрицательного напряжения, нету напряжения на ОУ -12В. Вот покупайте и меняйте его.

а че за кондеры такие?

У новых ревизиях карт вместо осконов ставят теперь такие.

[abvgd 36]

У новых ревизиях карт вместо осконов ставят теперь такие.

поди они лучше?
