O2 - Objective 2 - новый портативный усилитель для наушников

[Гость waawaa]

сзади только выход усб, не хотелось бы ничего сверлить и приумывать, вопрос в том, можно ли в 3.5 выход для наушников так же подключить колонки ?

Если коротко, выход для наушников предназначен для наушников.

Если развернуто, можно подключить, ничего не сгорит и не взорвется, но:

1) Пассивные колонки имеют низкое сопротивление и это очень сложная нагрузка для усилителя, уже на небольшой громкости полезут искажения.

2) Активные колонки - тут ситуация лучше, но нужно будет подбирать громкость на О2 и колонках, чтоб было минимум искажений. На О2 до максимума крутить не стоит, т.к. это больше 2В, а активным колонкам как раз больше 2В обычно противопоказано, их встроенный усилитель перегружается.

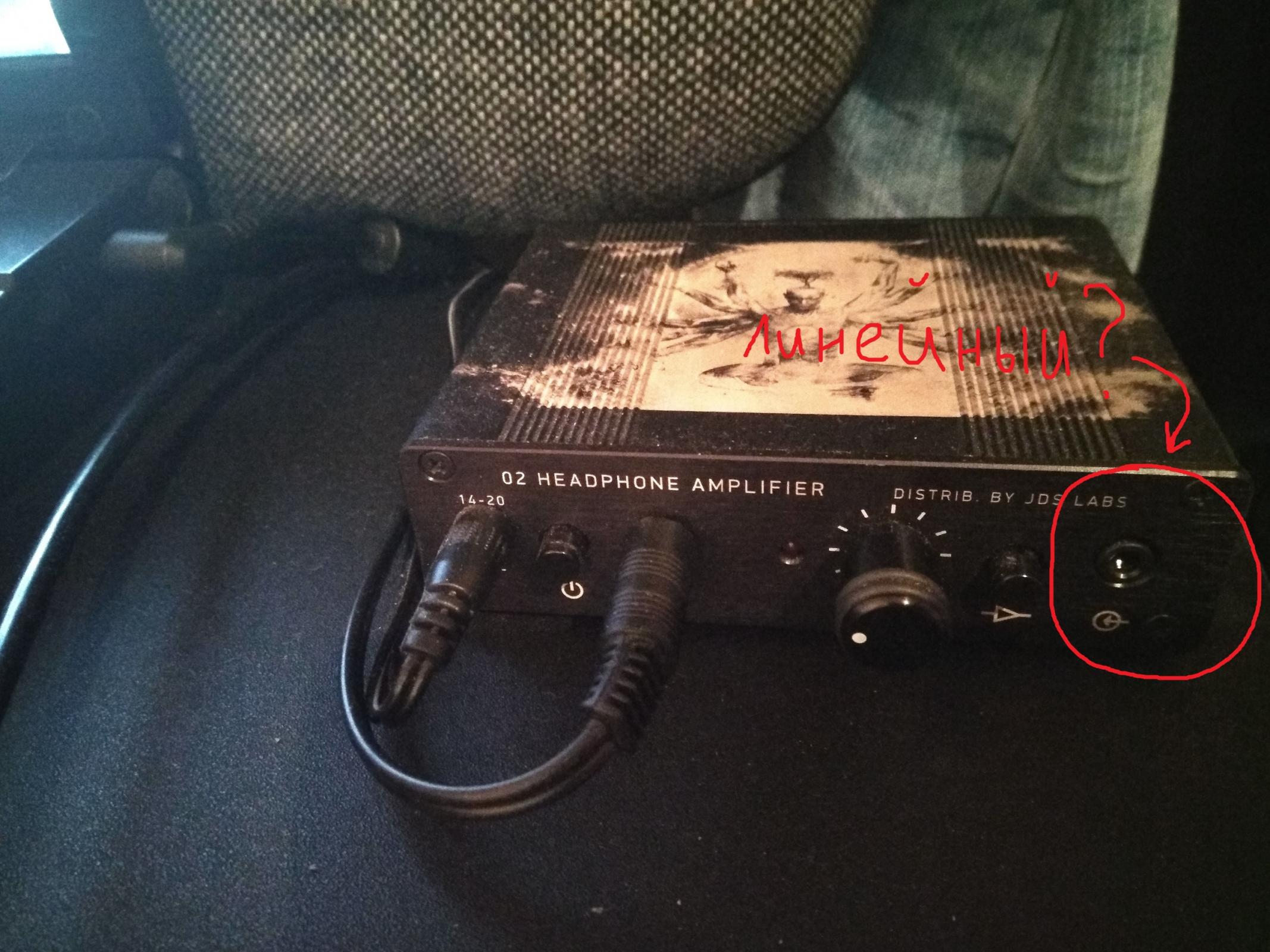

А куда тогда колонки втыкать? У меня активные колонки Microlab B-73, использую вместе с О2, просто решил уточнить, не нанесу ли я вред цапоусю, слушая музыку через колоночки, спасибо за ответ.

[Records 805]

, линейный, но это вход же, а не выход. А какой там вред? Хай гейн не включайте, просто попробуте, как будет играть: если без искажений, то слушайте колонки, всё норм будет!

[IIvanych 1]

Привет, Всем! Прошу дать совет как у сабжа грамотно, без деградации качества звука уменьшить коэф. усиления. Купил низкоомные гибриды Onkyo E900M (16 Ом), так с ними, чтобы даже на "9 часах" комфортно слушать музыку, приходится снижать громкость источника до ~ 40%.С 7 до ~ 8 часов регулятора сабжа - имеется дисбаланс каналов.

[myrgab_8593 256]

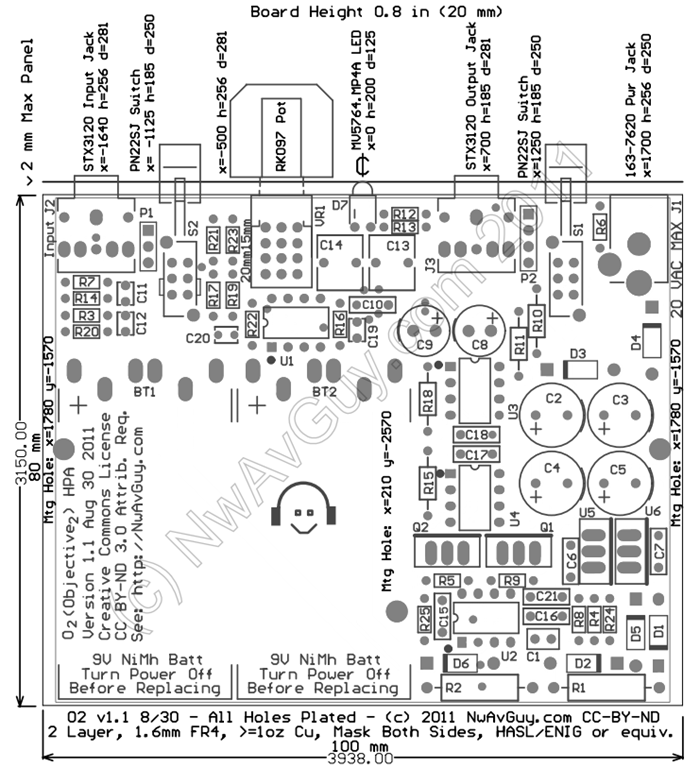

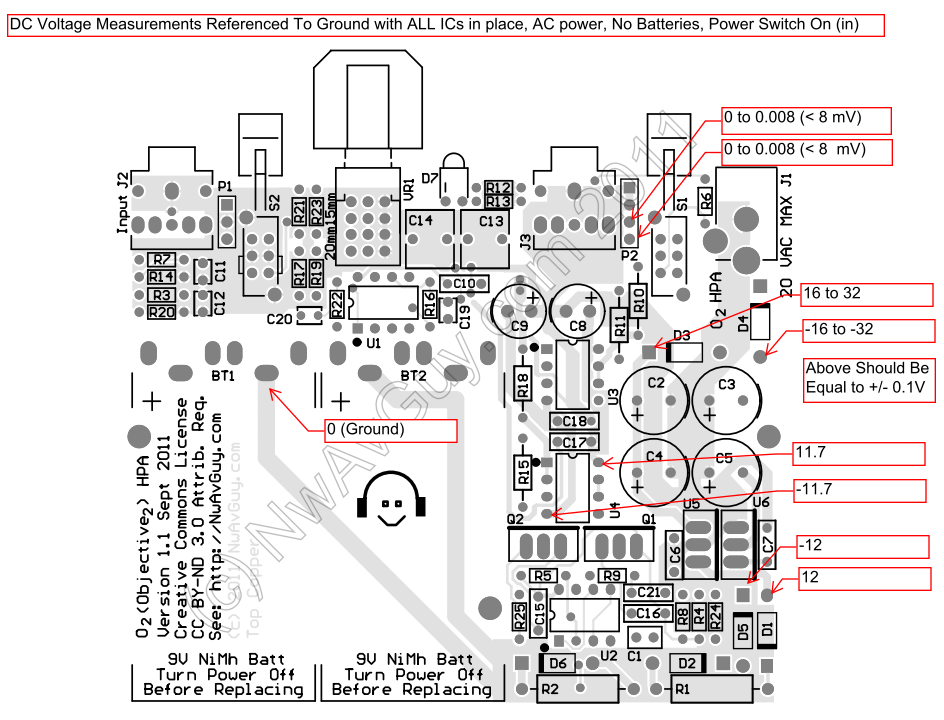

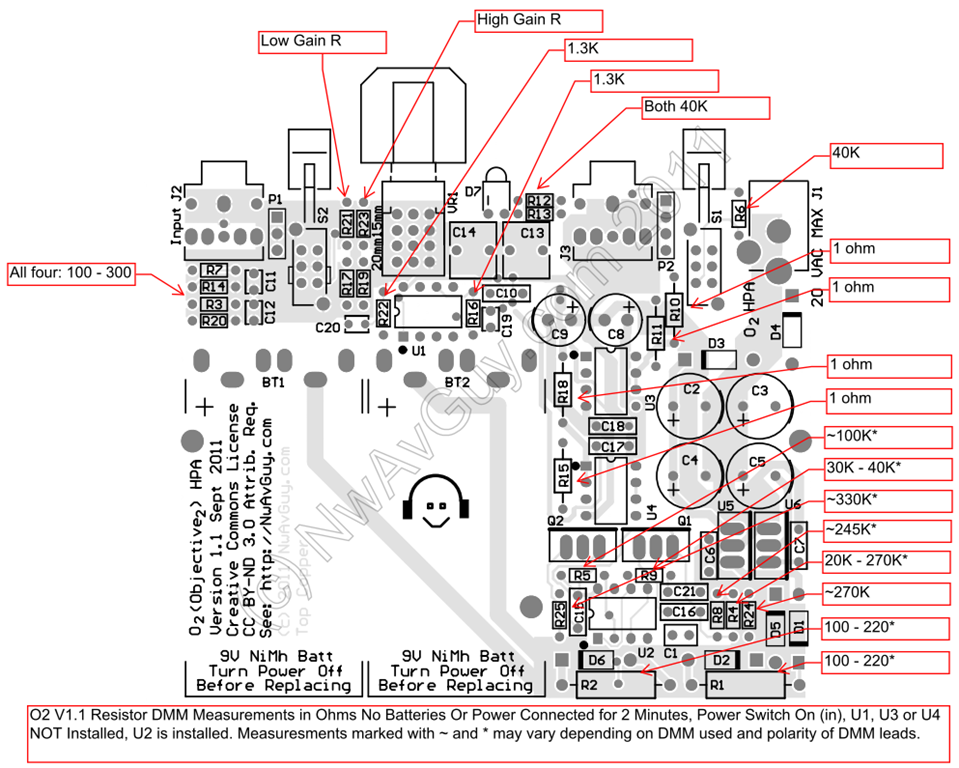

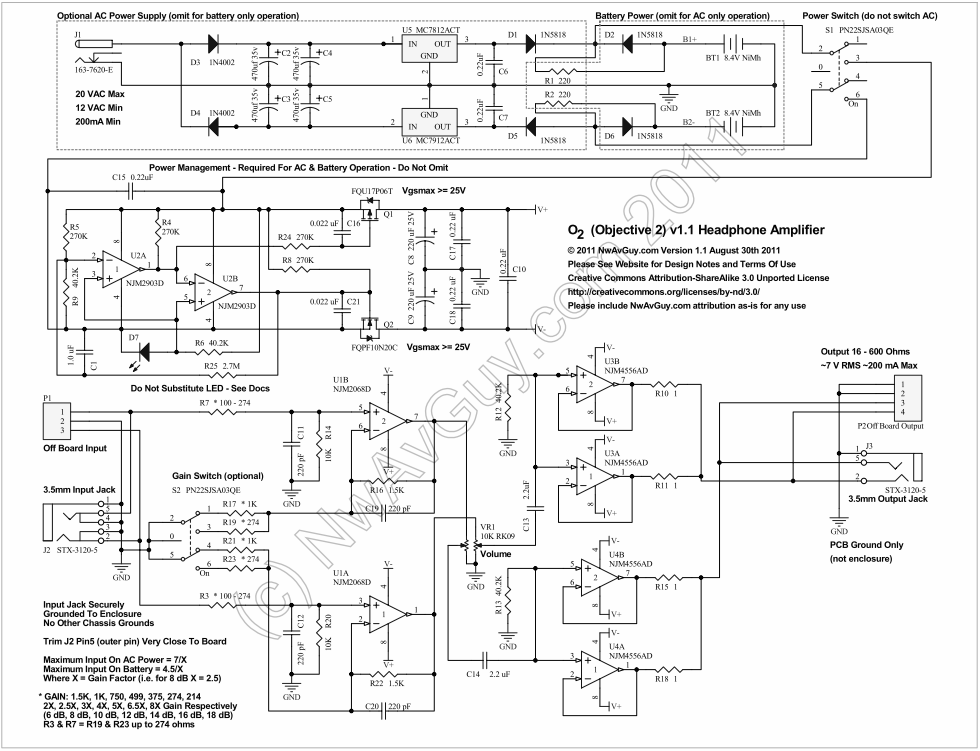

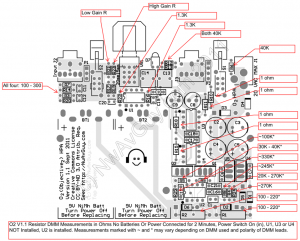

Картинки посмотрите, может пригодятся.

[IIvanych 1]

@myrgab_8593,

Спасибо. С телефона не смог прочитать. Позже попробую с компа.

[IIvanych 1]

- спасибо ещё раз за то что откликнулись в этой довольно тихой теме.)



...Прошу дать совет как у сабжа грамотно, без деградации качества звука уменьшить коэф. усиления. Купил низкоомные гибриды Onkyo E900M (16 Ом)...



Отчитываюсь на случай если кому пригодится. Вот что писал по этой теме автор: http://nwavguy.blogs...ml#gainsettings



THE GAIN RESISTORS: Before you solder in the four gain resistors by the gain switch, you might want to consider different gains than the approximately 2.5X and 6.5X default values. You want just enough gain so typical music plays loudly enough with your headphones and source and not much more. Extra gain means using less of the volume control’s range, more noise, more distortion, and makes accidental headphone damage more likely. Here’s what you need to know about calculating gain:

• Lower Is Safer - Lower gain settings make the amp less likely to damage headphones by limiting the maximum output voltage to only approximately what’s needed.

• Lower is Cleaner – As shown in the first article, there’s a slight increase in distortion, especially at high frequencies at higher gain settings. Lower gains also result in lower noise.

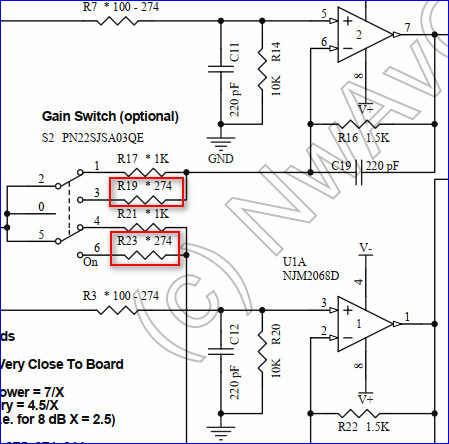

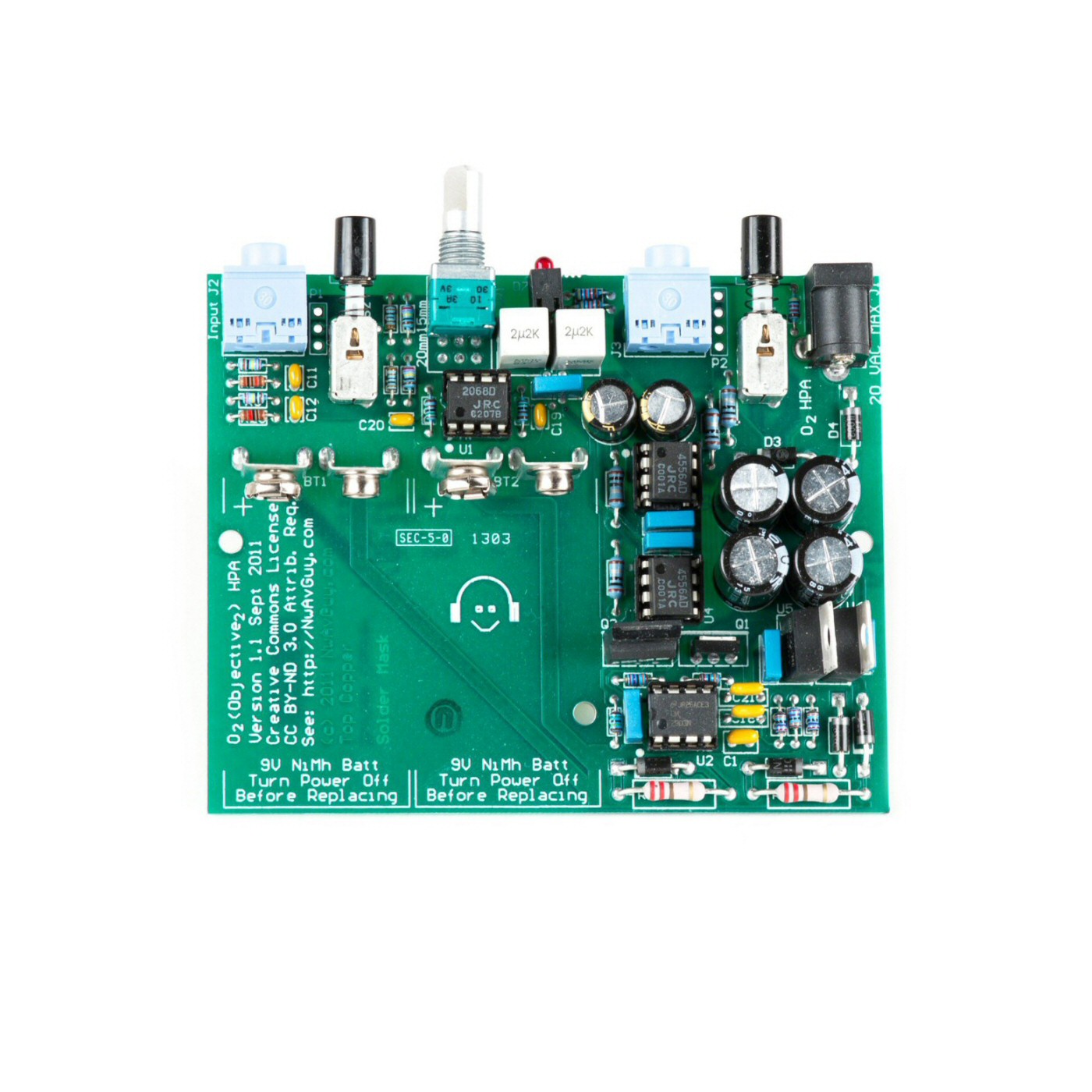

• Resistor Values – The O2’s gain (for one channel) is:
  Low Gain Ratio = 1 + R16/R17
  High Gain Ratio = 1 + R16/R19
  Voltage Gain in dB = 20 * Log(Gain Ratio)

• Example – The standard amp has R16=1500 and R17= 1K so 1 + 1500/1000 = 2.5X. And 20*Log(2.5) = ~ 8 dB.

• Feedback Impedance – For many reasons it’s generally best to leave R16 and R22 at 1500 ohms unless U1 is replaced with a weak op amp that can’t handle a 1.5K load.

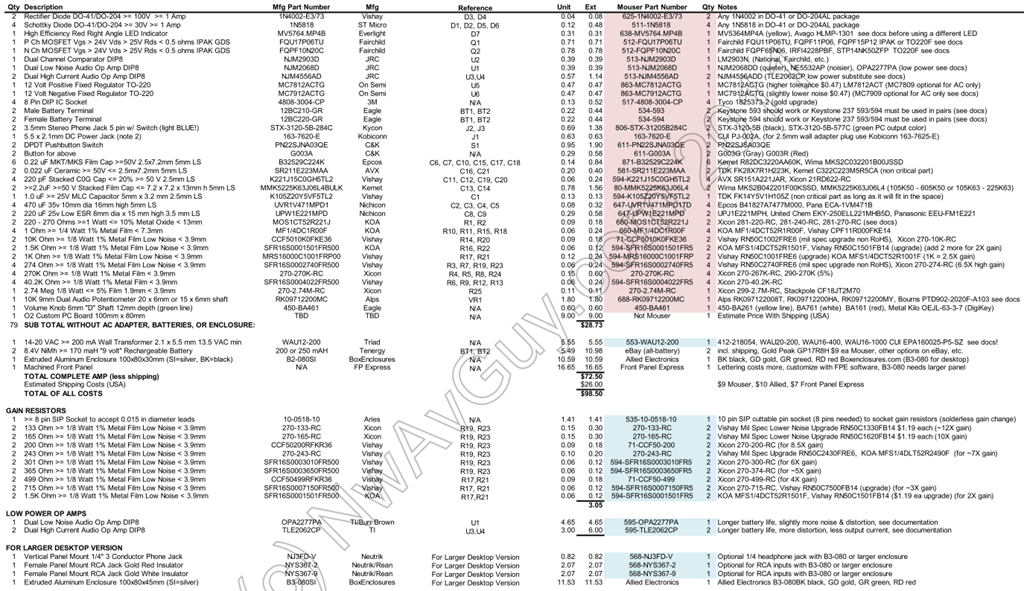

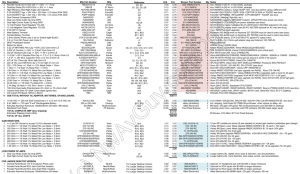

• See The BOM - Gain resistors are pre-calculated in the BOM parts list for gains of 2X – 12X. For 1X gain just leave out the gain resistors (or clip one end if they’re already installed).

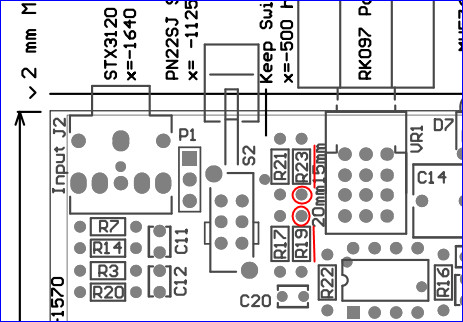

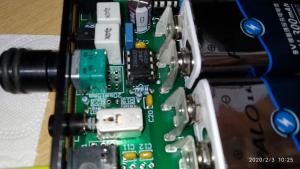

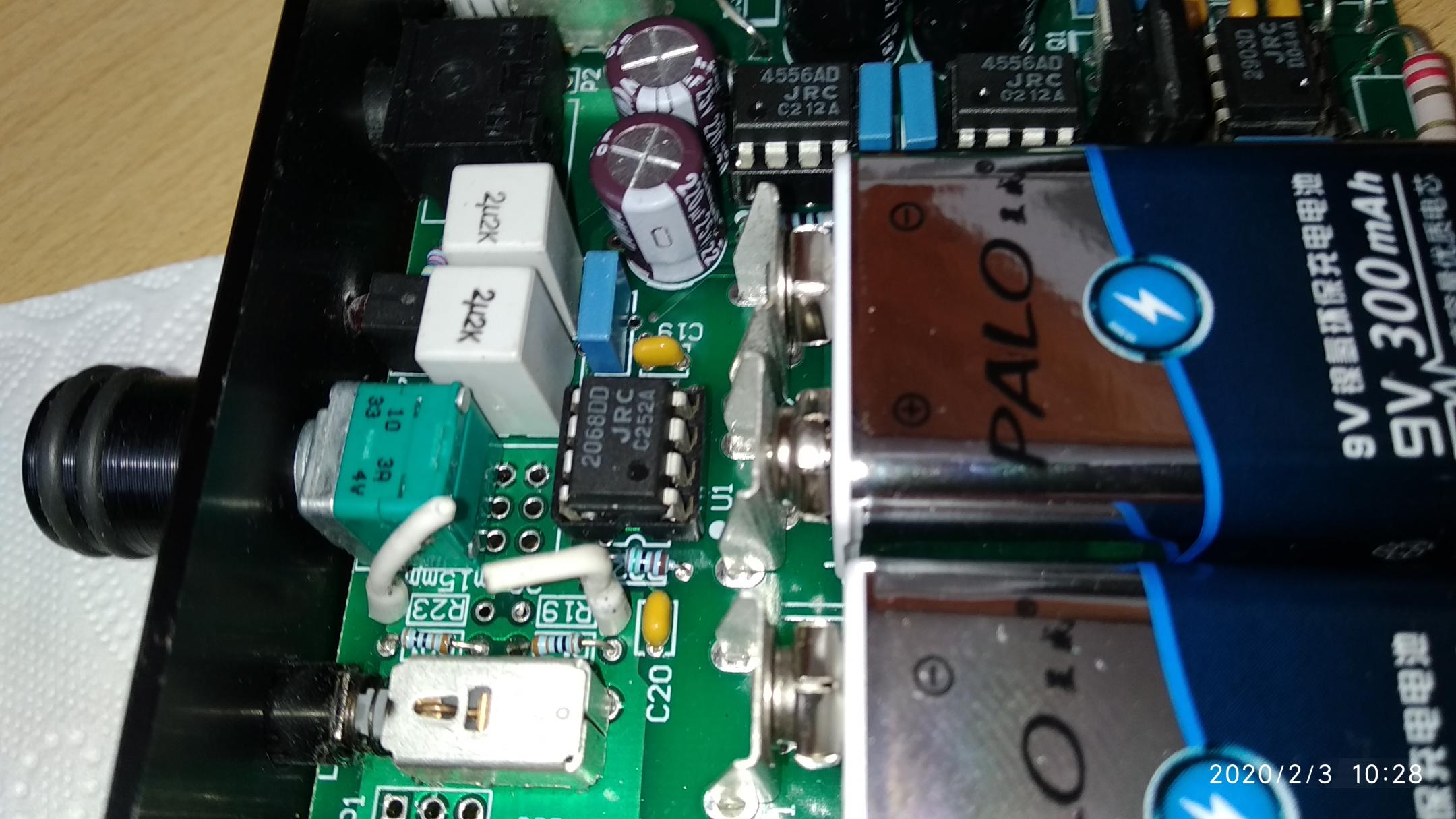

Если кратко, то для выполнения моей задачи (снижение Ку) требуется увеличить резисторы усиления. Для Ку = 1 - необходимо просто убрать резисторы усиления (или отпаять их с одной стороны). Я пошёл по кратчайшему (для меня) пути - отпаял по одной "ноге" у R19 и R23. В итоге - при нажатой кнопке усиления - теперь Ку = 1, что (с учётом моих наушников) меня устроило. Теперь при громкости источника (смартфон или G. Chromecast Audio) ~ 90% - комфортная громкость на ~ "12 часах " ручки регулятора. В запасе теперь ещё остался Ку =2,5 при не нажатой кнопке усиления.







Изменено 3 февраля, 2020 пользователем IIvanych
