AMB Beta 22

[Helium 554]

про баланс.

У баланса есть некоторые преимущества (хотя active-ground пытается повторить принцип действия баланса). Подробности тут, полезная статья:

http://www.6moons.com/audioreviews/balancedheadphones/one.html

[Helium 554]

Хотел бы попросить, не могли бы замерить у настроенной Беты, полученные параметры сопротивления на VR1, VR2, VR3 от входа триммеров до выхода(ов)? Хочу отстроить их предварительно к близким рабочим параметрам, что бы при первом пуске перед настройкой, что нибудь не сгорело (а то были случаии).

Не, вам вообще это не надо. Не заморачивайтесь. Я делаю так (приведу цитату самого amb):

For VR1 and VR2, measure the resistance across its outer pins while you rotate the adjustment screw from fully-counterclockwise to fully-clockwise. The resistance should start at around the full resistance spec and decrease to zero as you turn. For VR3, measure the resistance between the middle pin and either outer pin. As you turn the trimpot away from its "center" position, the resistance reading should increase on one side and decrease on the other.

Т.е. не надо слушать никакие щелчки, сигнализирующие о том, что триммер выкручен на макс сопротивление. Заколебетесь слушать. Просто измеряете сопротивление мультиметром и подстраиваете, как написано выше. Все.

Также важно проверить КЗ между V+, V- и G. Платы могут иметь дефект дорожек (встречались сообщения).

[Артём Власов 6 2 Тракты]

Сейчас начал подбирать BC550\ 560, понял что бесполездно...

[zAg 3 251]

Helium Если я правильно перевёл, то VR1 и VR2, выставить на максимальное сопротивление, потом при настройке уменьшать. А VR3 выставить в среднее положение перед настройкой?

[Helium 554]

Сейчас начал подбирать BC550\ 560, понял что бесполездно...

А столько еще открытий чудных впереди

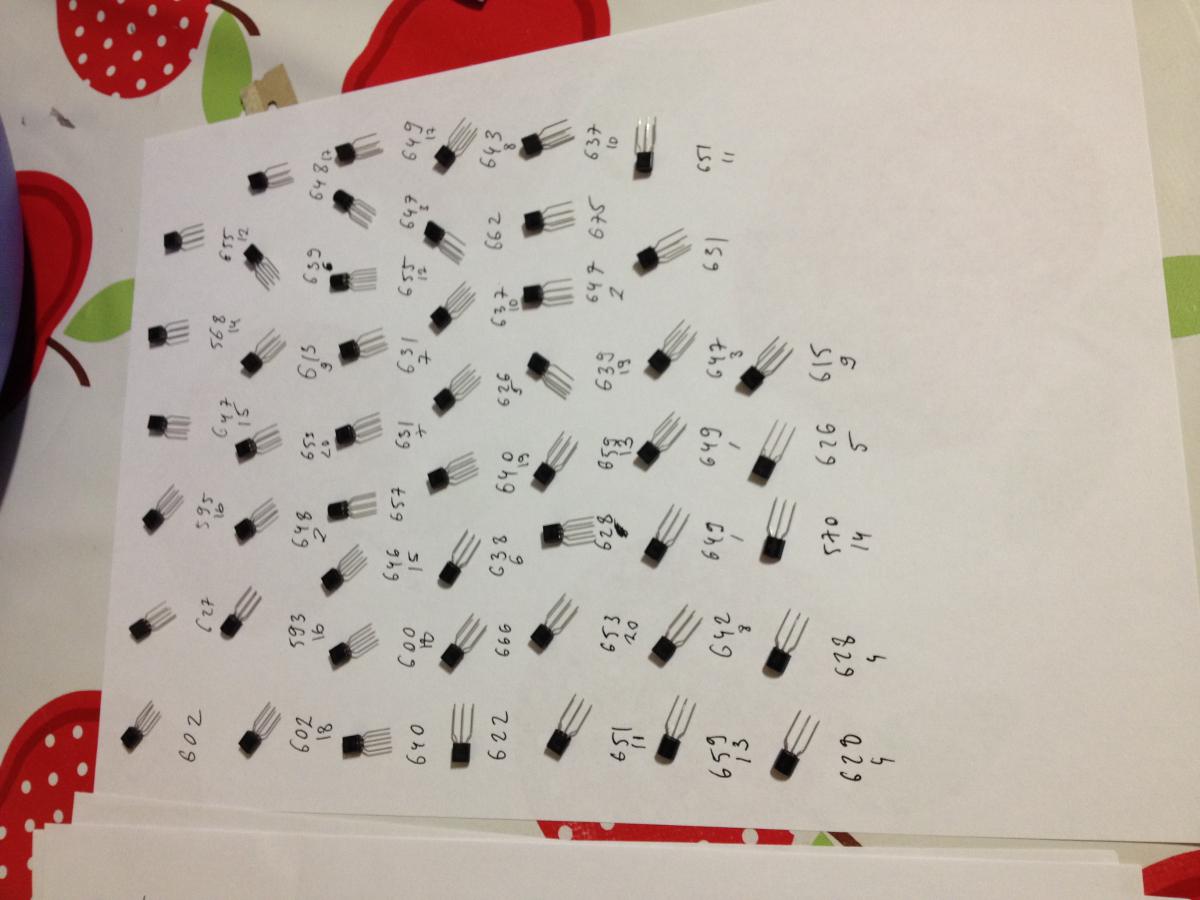

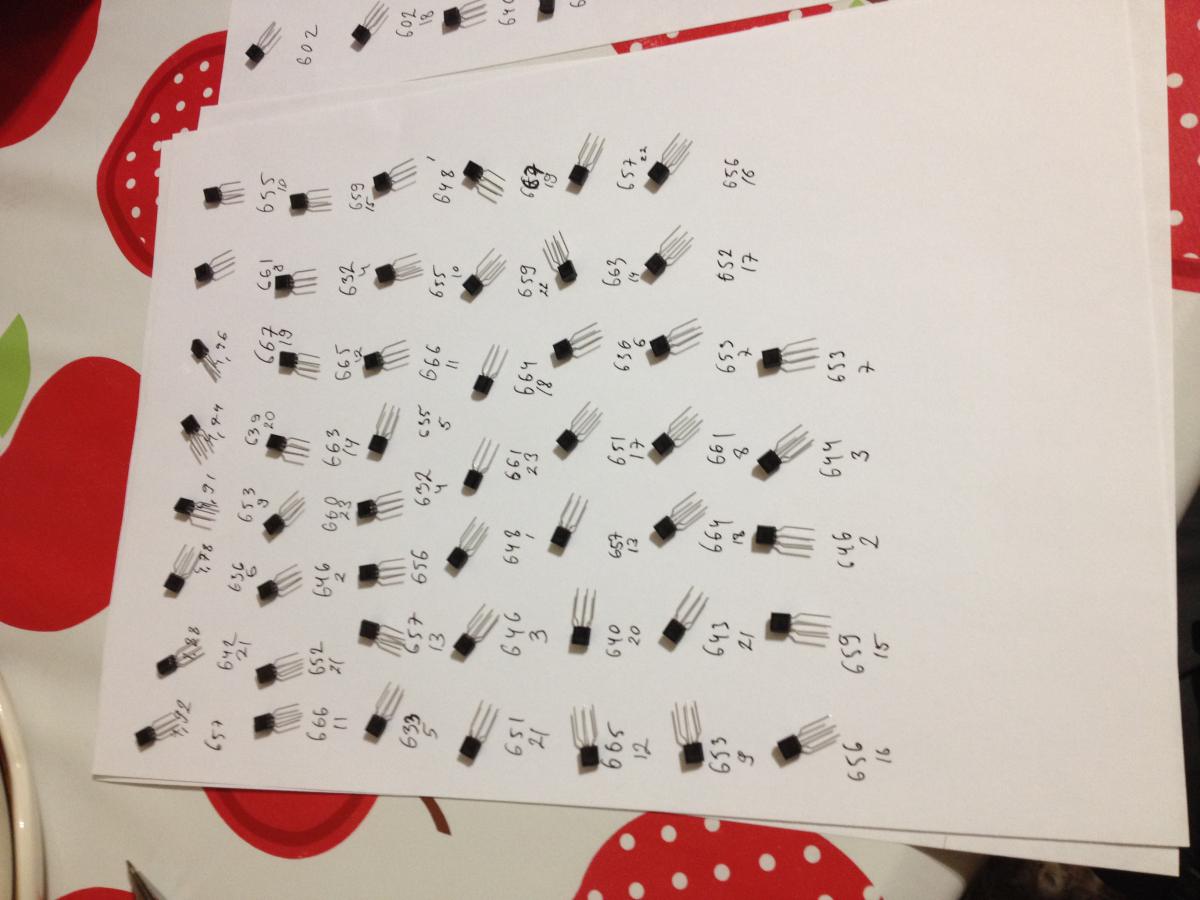

Да нет, почему бесполезно. Вот для примера фото одного из подборов. Меньший средний Hfe - 560, больший - 550. Или наоборот, не помню. Как видите, пары и квады вполне и вполне подобрать, по крайней мере на 3 платы.



Helium Если я правильно перевёл, то VR1 и VR2, выставить на максимальное сопротивление, потом при настройке уменьшать. А VR3 выставить в среднее положение перед настройкой?

Да, верно. Это же написано и на сайте amb в разделе Initial Setup.

[Артём Власов 6 2 Тракты]

вы подбирали как в статье или тестером? Может китайский тестер врет....

[zAg 3 251]

Helium Спасибо! Я просто ещё не дошёл до стадии настройки, поэтому не вникал (не читал ещё).

[Helium 554]

Как

вы подбирали как в статье или тестером? Может китайский тестер врет....

Какой статье? Есть мультиметры с функцией измерения Hfe. Мой вполне надежный и проверенный. Почему он должен врать?

[Артём Власов 6 2 Тракты]

Извиняюсь, батарейки сдохли... поменял все норм стало... BC550 пока 545-580.

Изменено 14 мая, 2014 пользователем Артём Власов

[Helium 554]

@Артём Власов,

Да, 9V-ые Кроны надо новые перед измерением поставить.

[zAg 3 251]

вы подбирали как в статье или тестером? Может китайский тестер врет....

Я замерял и так, и так, получилась что параметры подобранные одним способом не стыкуются с другим. Написал об этом Ти Кану, он сказал, что это не критично (особенно для этого усилителя), и можно любым из этих способов. Я взял средние, более близкие значения используя оба варианта измерения, там всё равно допускается порог в подборе до 10%, 2-5% вполне нормально.

[Helium 554]

Кстати, если кто пропустил, amb анонсировал десктопный ЦАП Gamma3. Я лично очень жду.

http://www.amb.org/forum/gamma3-high-resolution-dac-development-t2656.html

[Артём Власов 6 2 Тракты]

BC550\ 560 подобрались. Почти спаял Сигму22. Кто уже корпуса заказывал? Заморачивались с фрезеровкой морды?

[Helium 554]

Заморачивались с фрезеровкой морды?

Дорого, лучше самому сделать (при наличии инструмента).

[Tirex31 0]

<p>

<br />Если я правильно перевёл, то VR1 и VR2, выставить на максимальное сопротивление, потом при настройке уменьшать. А VR3 выставить в среднее положение перед настройкой? <br />

<br /></p>



Я понял с то чностью наоборот "Pre-set the VR1 and VR2 trimpots to their minimum positions (fully counter-clockwise)" получается минимальное сопротивление, сижу в задумчивости, если б не прочел здесь не сомневался б. Проясните кто собирал

[zAg 3 251]

<p>

<br />Если я правильно перевёл, то VR1 и VR2, выставить на максимальное сопротивление, потом при настройке уменьшать. А VR3 выставить в среднее положение перед настройкой? <br />

<br /></p>



Я понял с то чностью наоборот "Pre-set the VR1 and VR2 trimpots to their minimum positions (fully counter-clockwise)" получается минимальное сопротивление, сижу в задумчивости, если б не прочел здесь не сомневался б. Проясните кто собирал

Но Вы ещё упускаете фразу The resistance should start at around the full resistance spec and decrease to zero as you turn. (Сопротивление должно начаться в пределах полного сопротивления спецификации и уменьшается до нуля, как вы включите.).

[Артём Власов 6 2 Тракты]

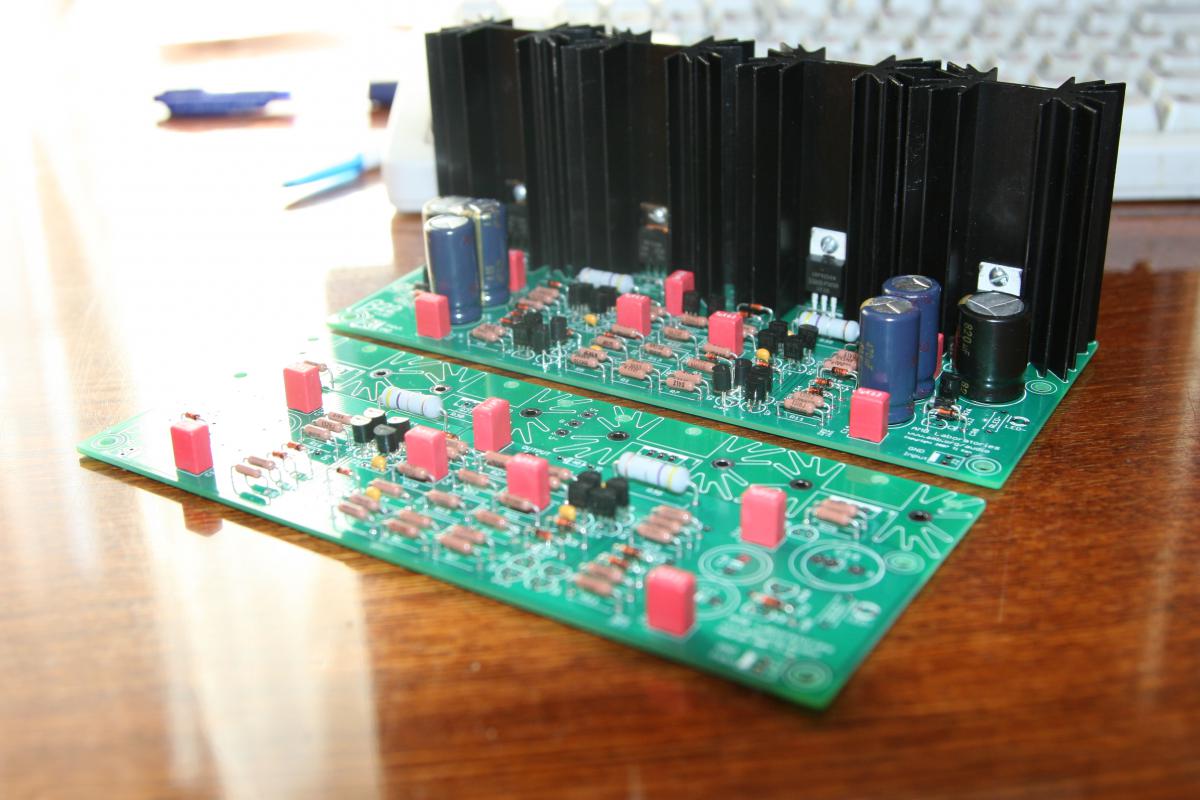

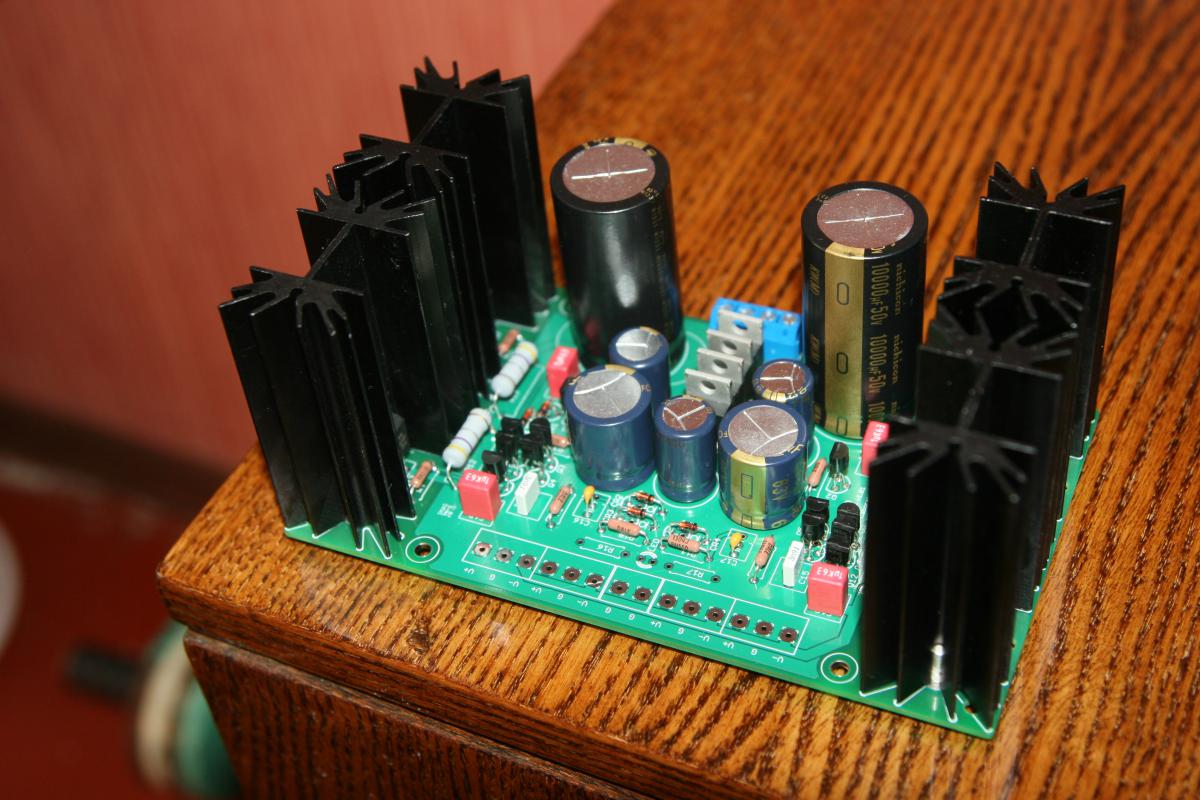

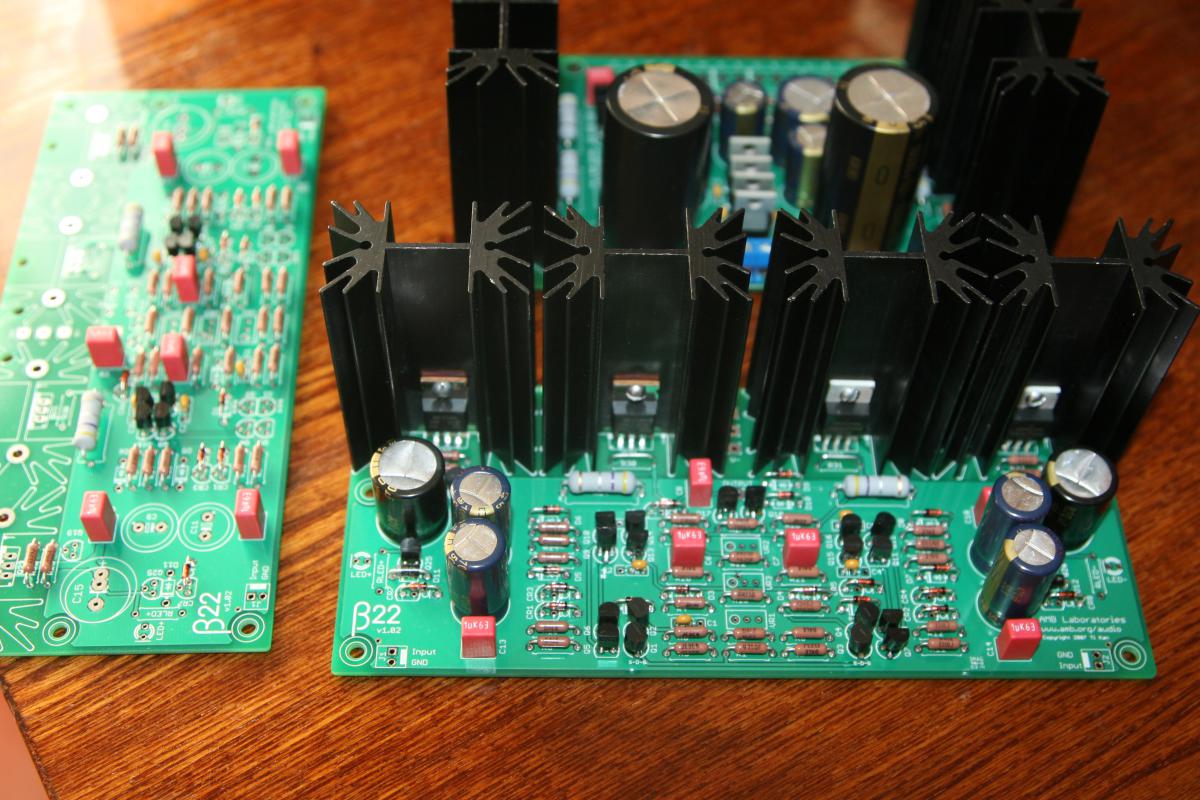

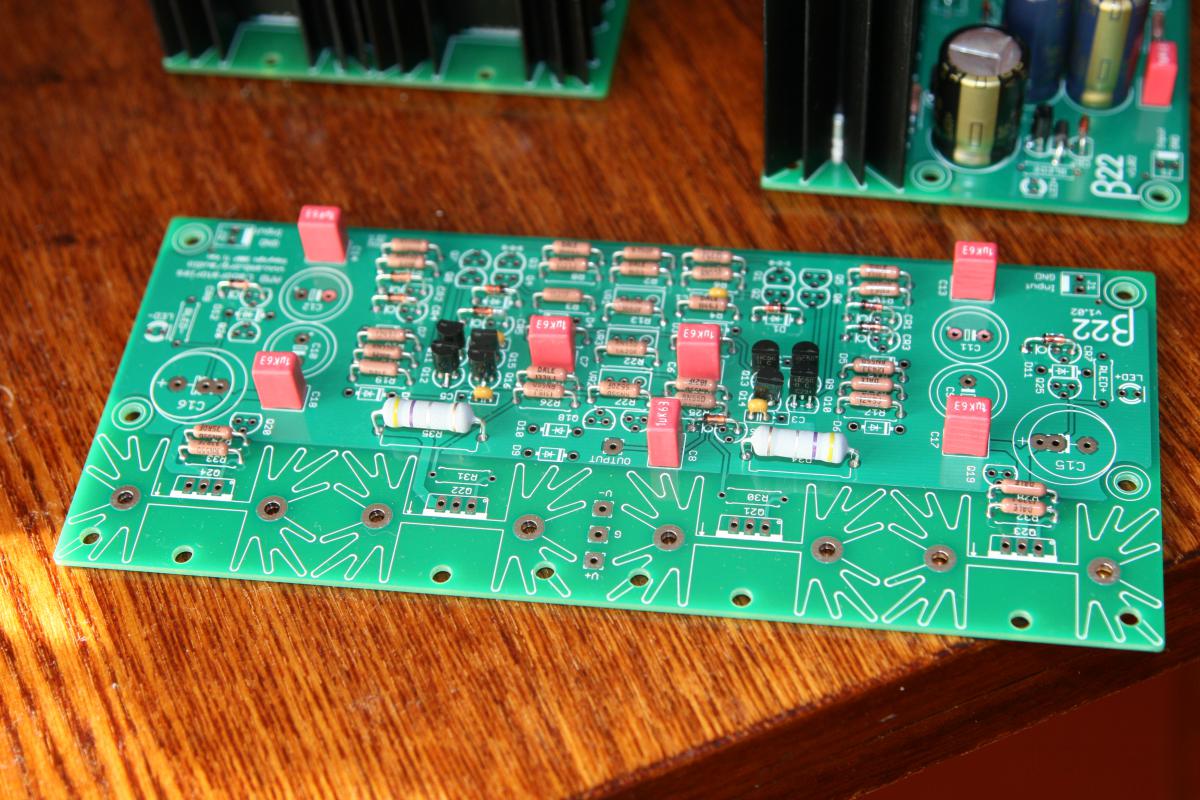

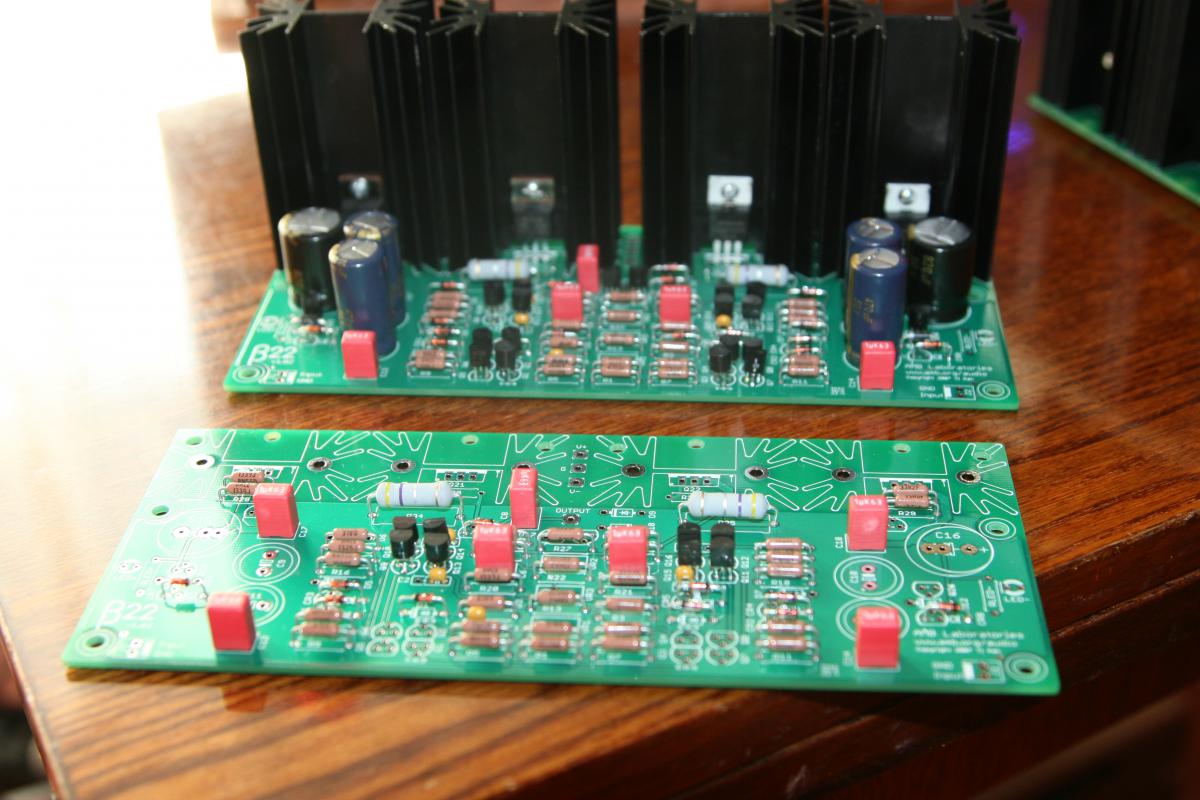

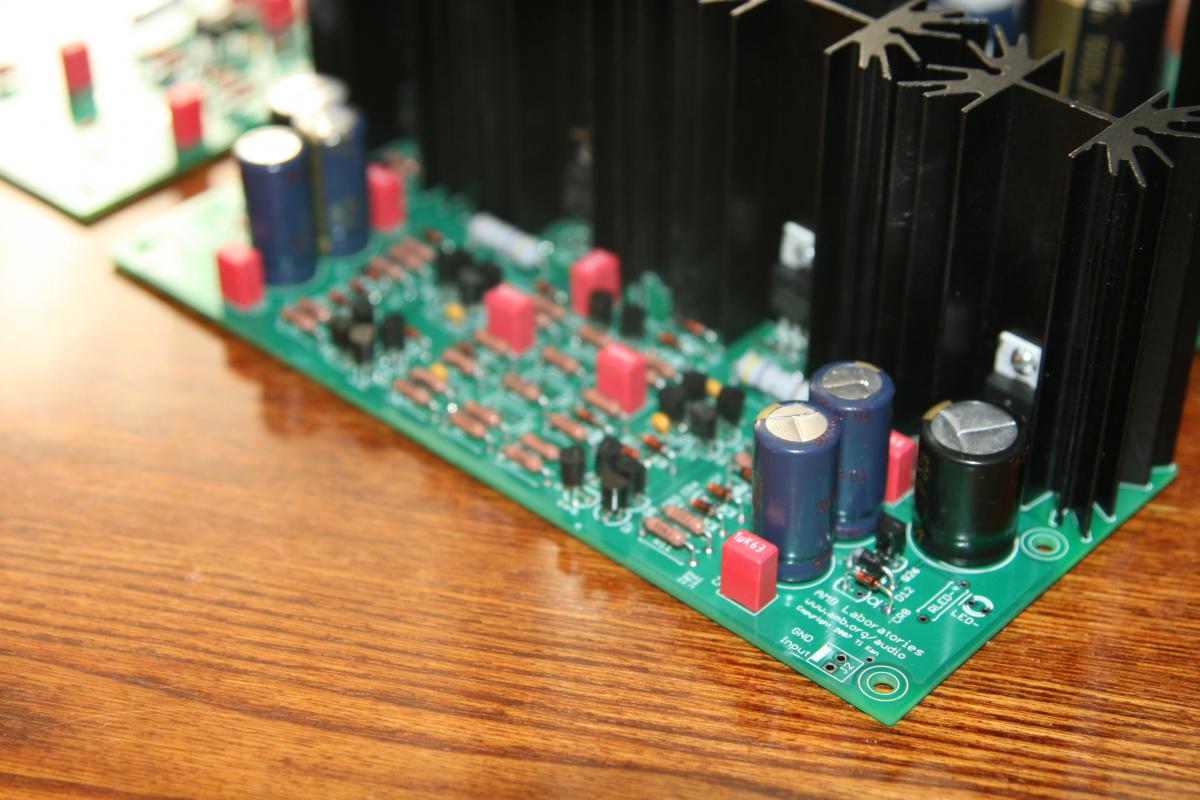

Вот что пока палучается. До 3его канала пока руки не дощли.

[zAg 3 251]

Артём Власов Всё OK! Комплектующие сами покупали по отдельности, или брали готовый набор? Смотрю в питании поставили ёмкости 10000мкФ, у меня тоже такая идея возникала (видел, что ставят по 6800мкФ), посмотрю в дальнейшем, может тоже.

[Артём Власов 6 2 Тракты]

Брал сам, думал на большие радиаторы поставить, но решил что и так норм будет. Емкости старался подобрать максимальные по габаритам. Можно конечно и больше но для наушников я думаю достаточно... Закончился припой. пока буду ждать когда придет новый. Лежит плата 3-его канала полностью голая.

Изменено 18 мая, 2014 пользователем Артём Власов

[Helium 554]

Вот что пока палучается. До 3его канала пока руки не дощли.

Зря выводы резисторов удлиняете. Длина выводов всех компонентов беты должна быть минимальной.

[Артём Власов 6 2 Тракты]

Вот что пока палучается. До 3его канала пока руки не дощли.

Зря выводы резисторов удлиняете. Длина выводов всех компонентов беты должна быть минимальной.



Это дело превычки... Я считаю что резисторы не должны соприкасаться с платой. Если так уже думать то одназначно раздельный БП делать не стоит и все разъемы должны быть в притык к плате... Я не особо суеверный. Вы посмотрите как сделана разводка многих Бет22 которые сейчас продают.

[Helium 554]

<p>

<br />Если я правильно перевёл, то VR1 и VR2, выставить на максимальное сопротивление, потом при настройке уменьшать. А VR3 выставить в среднее положение перед настройкой? <br />

<br /></p>



Я понял с то чностью наоборот "Pre-set the VR1 and VR2 trimpots to their minimum positions (fully counter-clockwise)" получается минимальное сопротивление, сижу в задумчивости, если б не прочел здесь не сомневался б. Проясните кто собирал

Нет, если провернуть VR против часовой стрелки до упора (это если смотреть сверху), т.е. они будут в макс. сопротивлении, что нам и требуется (в случае с VR1 и VR2). Короче, вертеть VR1 до достижении примерно 180 Ом, VR2 - до 450 Ом. Полных 200 и 500 Ом не достигнуть из-за того, что они напаяны и находятся в цепи с другими компонентами. VR3 проворачивать до примерно 2,3-2,7 кОм.

Все, после этого можно включать, ничего не сгорит.

[Helium 554]

Это дело превычки... Я считаю что резисторы не должны соприкасаться с платой. Если так уже думать то одназначно раздельный БП делать не стоит и все разъемы должны быть в притык к плате... Я не особо суеверный. Вы посмотрите как сделана разводка многих Бет22 которые сейчас продают.

Ти Кан неоднократно указывал, что выводы должны быть кратчайшими.

Люди ставят над платой осознанно некоторые резисторы, которые участвуют в начальной настройке (R9 и т.д.), чтобы было удобнее хвататься мини-габберами и не замкнуть плату. Но чтобы все компоненты парили над платой - такого среди сборок беты не видел, извините.

[Артём Власов 6 2 Тракты]

Значит Бетта особенная будет . Или она до ужаса не устойчивая...

Изменено 18 мая, 2014 пользователем Артём Власов

[zAg 3 251]

Значит Бетта особенная будет . Или она до ужаса не устойчивая...

Да Вы не заморачивайтесь особо, о том что Ти Кан сказал. В недавней моей с ним переписке, оказывается и номиналы резисторов, типа 0.47, 49.9, 121, 475, 562, 2.21К и пр. не принципиальны. Он сказал, что можно и 0.5, 50, 120, 470, 560, 2.2К и т.д., лишь бы толерантность этих резисторов, была не более 1%, вот так. Я вот на своём Panda Royal ставил резисторы, котрые иначе, как на ножках и не установишь (Caddock, Vishay Z-Foil), и ничего, не заметил ничего криминального, так что играть будет.
