Гибридный усилитель для наушников

[Solovyev Maksim 2]

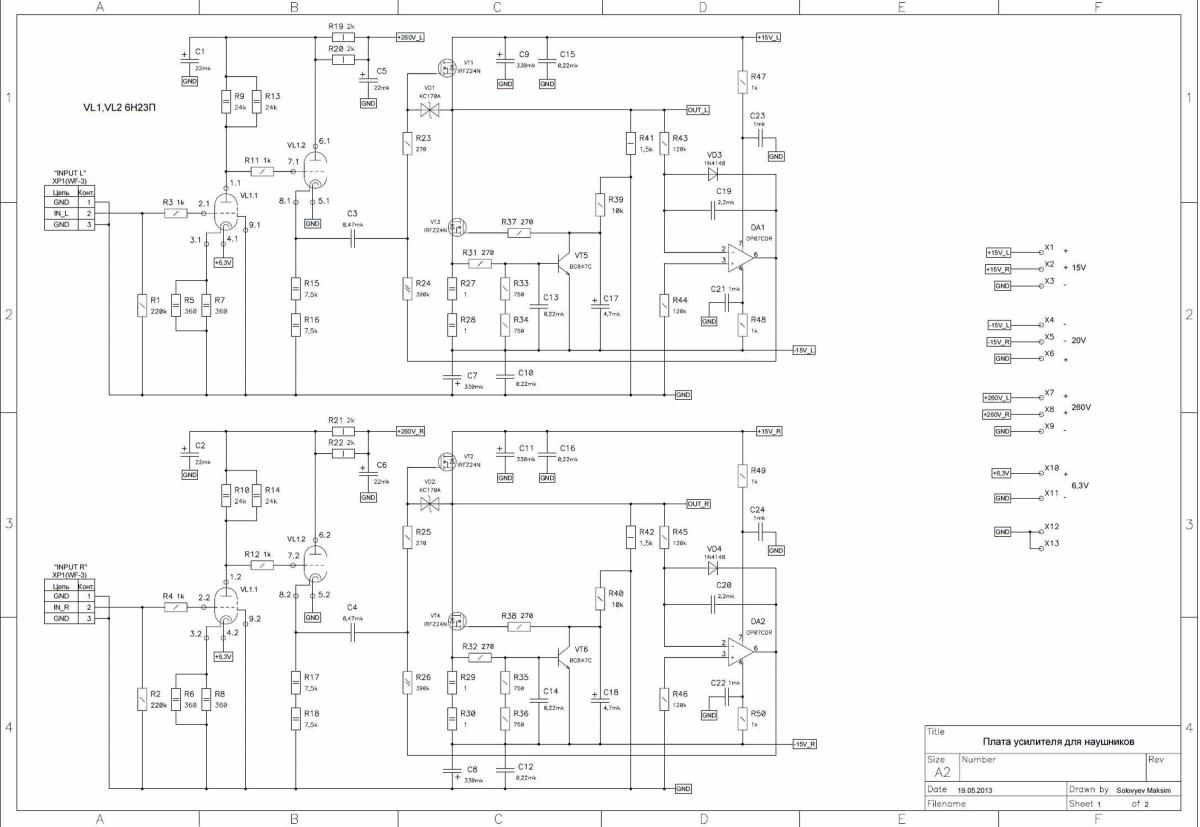

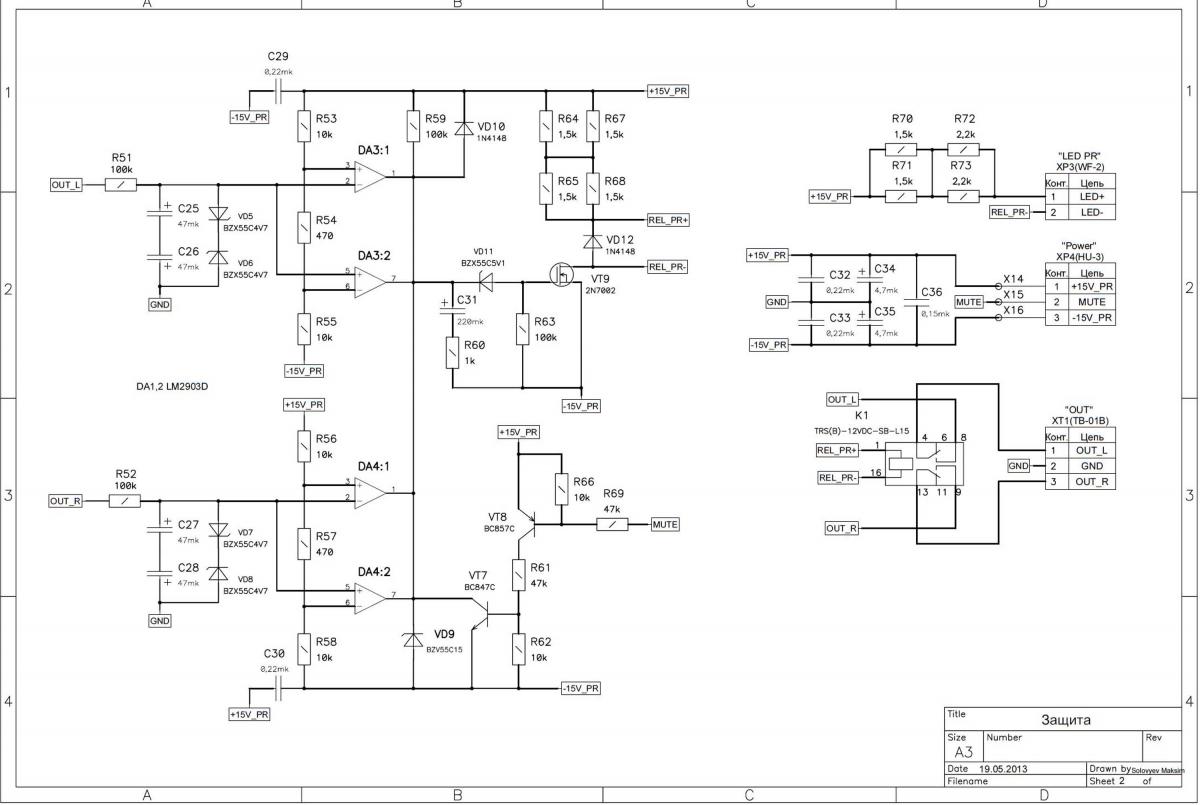

Выкладываю вот такую вот конструкцию. Сразу скажу, что не являюсь ярым поклонником какого-то одного типа усилителей, будь то гибридные, ламповые, с ОООС, или без ОООС. Собирал разные, у всех есть свои достоинства и недостатки. И вот в один прекрасный день решил попробовать собрать гибрид (для наушников). Собрал, послушал, продал, получил положительные отзывы о звучании и решил сделать еще один экземпляр, конечно с рядом доработок. Что получилось, Вы видите во вложении. Схема усилителя достаточно простая, рассказывать о ней особо нечего. Защита выхода по мотивам усилителей для наушников Lynx (3,4). Все напряжения питания стабилизированы, реализована задержка подачи анодного напряжения для продления ресурса ламп (7). Притом, пока нет анодного, выход отключен. Как только подалось анодное, через 5-10с подключится выход. Щелчки при включении и выключении отсутствуют.

Из недостатков можно отметить что, ток покоя немного гуляет, но в конкретной конструкции не более чем на 10%, что на качественные показатели никакого влияния не оказывает. Еще добавлю, что с ростом температуры происходит его уменьшение, поэтому усилитель в саморазогрев не уйдет. Я, кстати, пробовал реально ИТ с ОУ и в итоге как ни крутил, не получил удовлетворительной ПХ без переколебаний на фронтах. С этим же простым ИТ на двух транзисторах ПХ просто замечательная (крутил от 10Гц до 100кГц с разной скважностью). Еще добавлю, что для упрощения конструкции БП и подбора силового трансформатора, я сделал отрицательное напряжение равное положительному. При этом все замечательно, но ограничение на выходе при заходе в клиппинг не симметричное. Для симметрии надо бы -20В сделать, хотя по моему мнению это не столь критично. КНИ измерял на 1кГц и на 10кГц, как на сопротивлении, так и на реальной нагрузке. Ток покоя выбирал исходя из получения низких искажений при выходной мощности 0,1-0,3Вт.



При разработке использовал следующие материалы (большое спасибо их авторам!):



1. http://www.next-tube....b_menu_item=99

2. http://www.next-tube....b_menu_item=99

3. http://lynxaudio.nar...Lynx_HA40_s.pdf

4. http://www.vegalab.r....для-наушников.

5. https://www.passdiy.com/project

6. http://www.audiodesi....wer/index.html

7. http://altor.sytes.n.../LStone_pre.pdf



Основные характеристики усилителя:



Максимальная выходная мощность ................................ 2Вт

Номинальная выходная мощность .................................. 1Вт

Номинальное сопротивление нагрузки ........................... 32Ом

Диапазон частот по уровню -1Дб .................................... 18Гц-140кГц

Чувствительность ............................................................. 0,32В

Соотношение сигнал/шум ................................................ 81Дб

Коэффициент усиления ................................................... 17,6



Переходное затухание между каналами:

На частоте 1кГц ............................................................... 55Дб

На частотах 250Гц-10кГц ................................................ 51Дб



Скорость нарастания вых.напряжения .......................... 12В/мкС

Выходное сопротивление ................................................ 0,86 Ом



КНИ:

0,1Вт ......................................................................... 0,03%

0,3Вт ......................................................................... 0,04%

0,5Вт ......................................................................... 0,08%

1Вт ............................................................................ 0,2%



Ток покоя выходного каскада ......................................... 330-350мА

Уровень постоянной составляющей на выходе ........... не более 5мВ

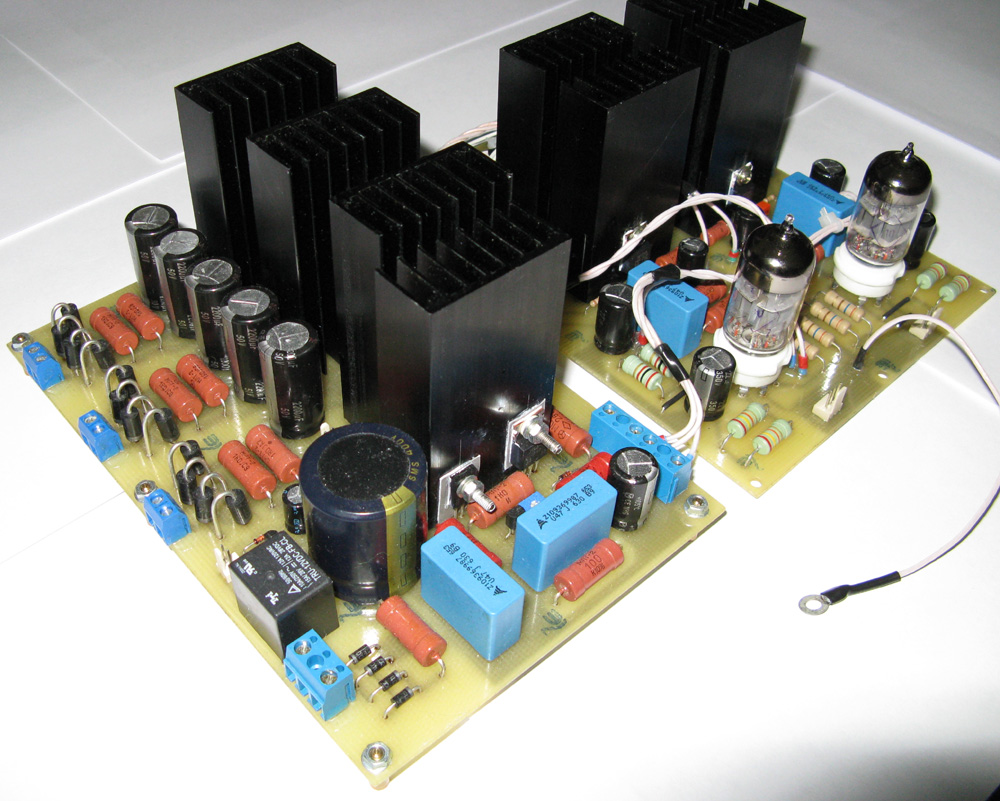

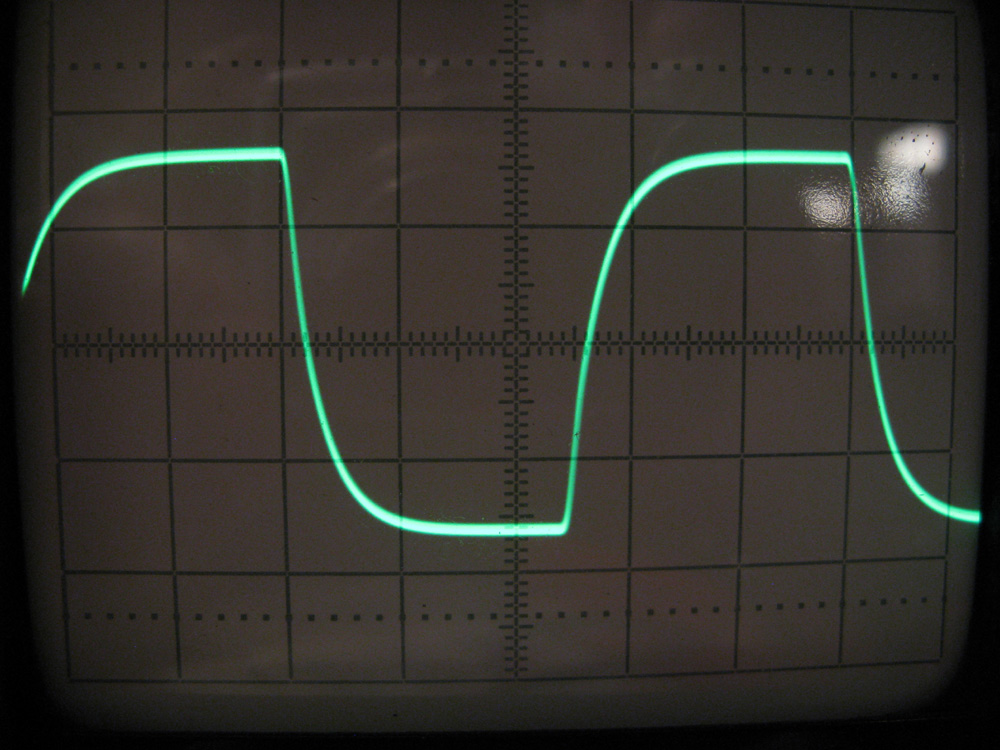

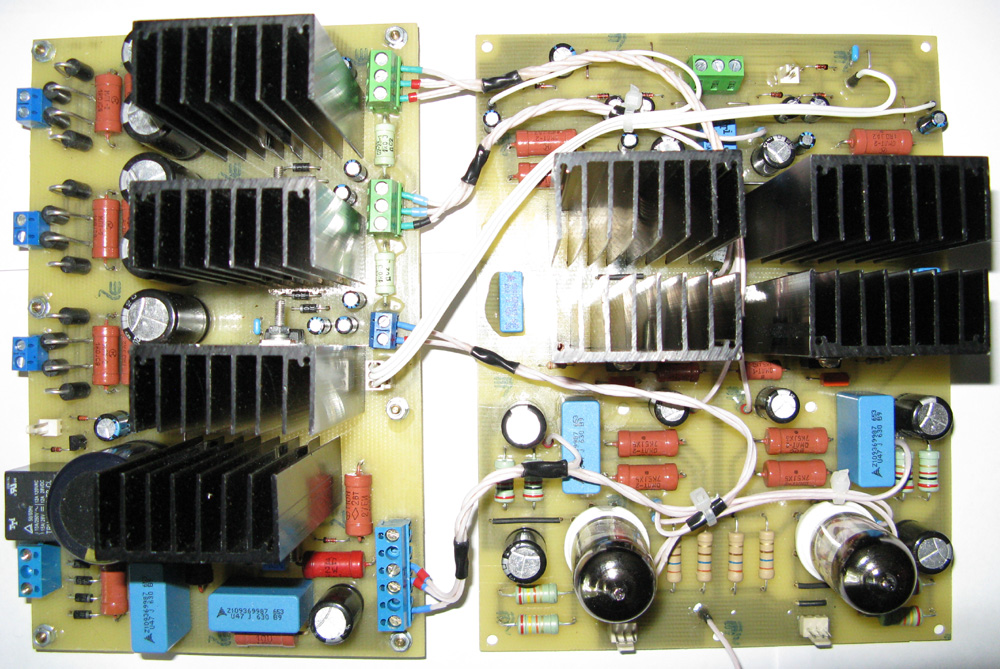

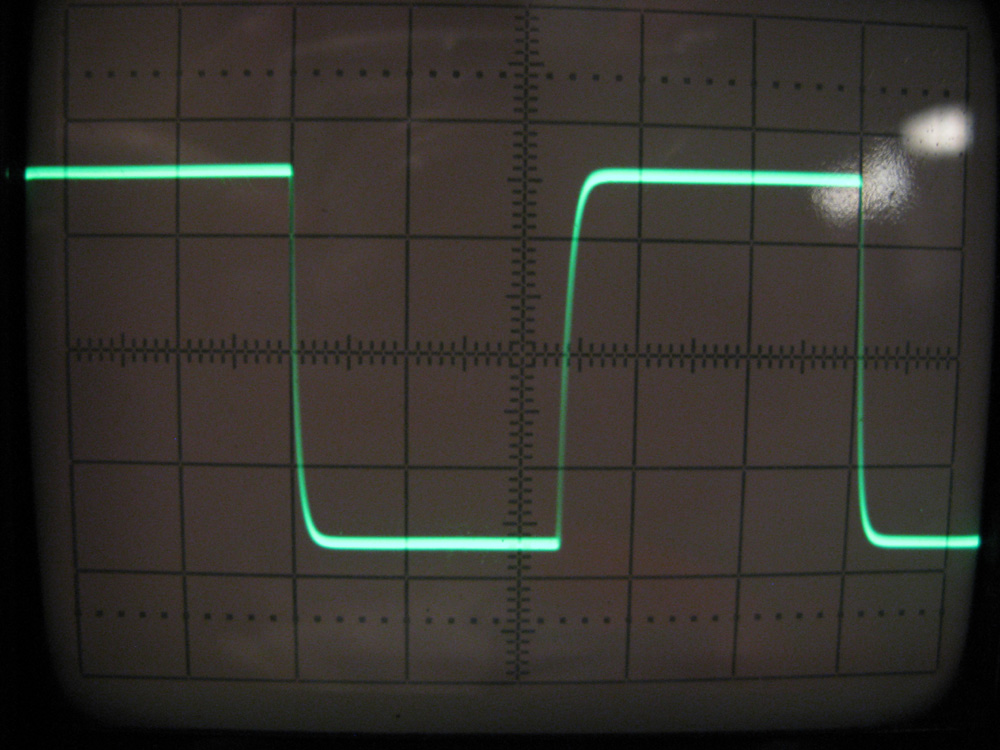

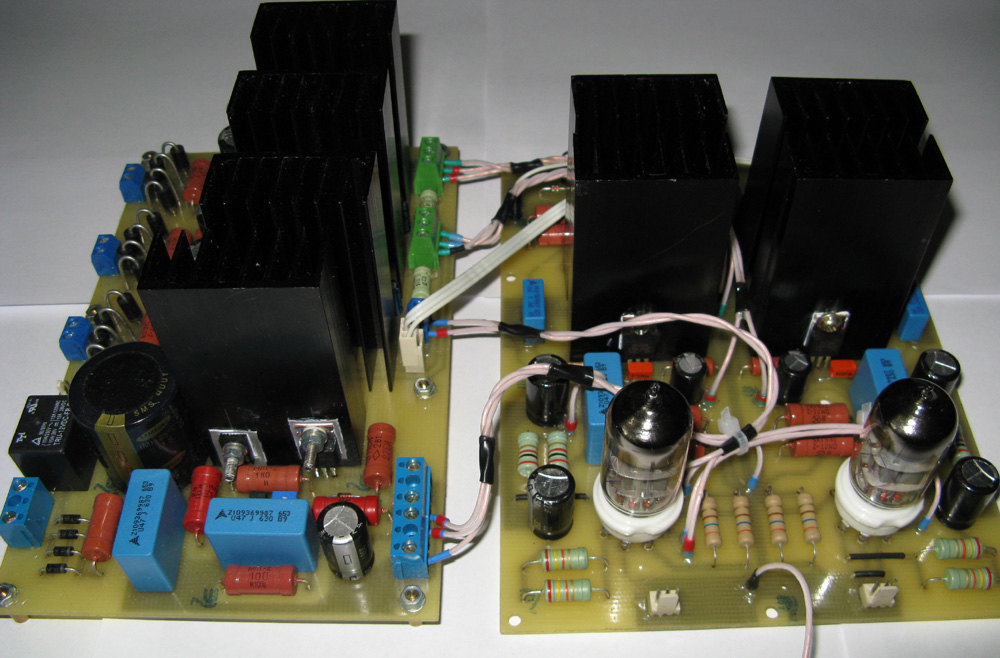

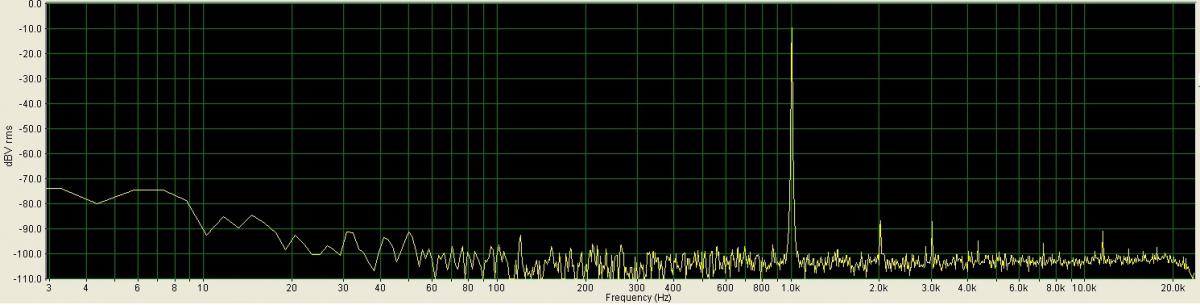

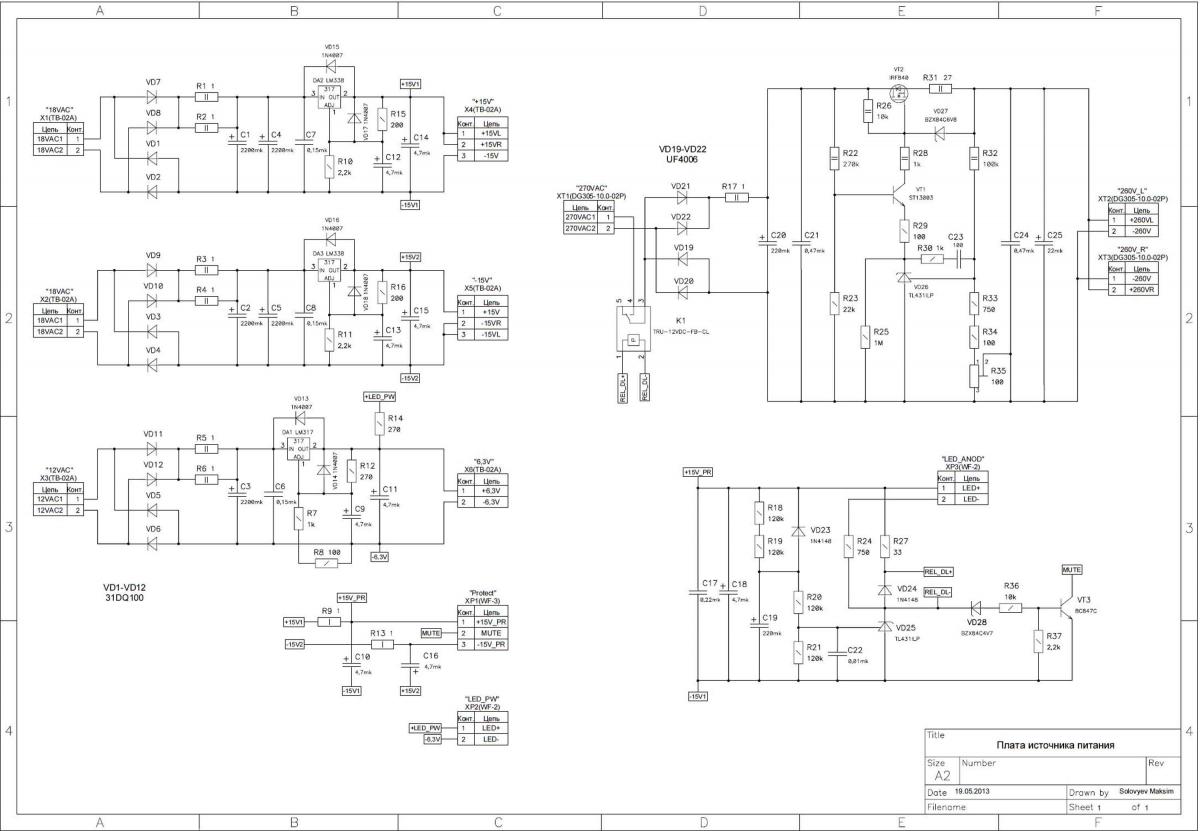

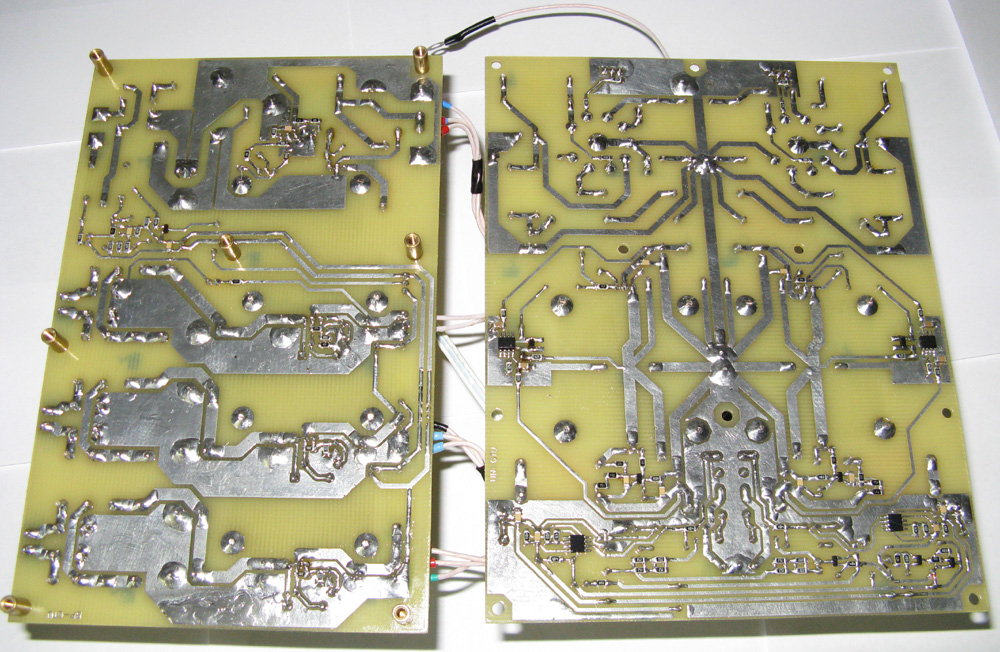

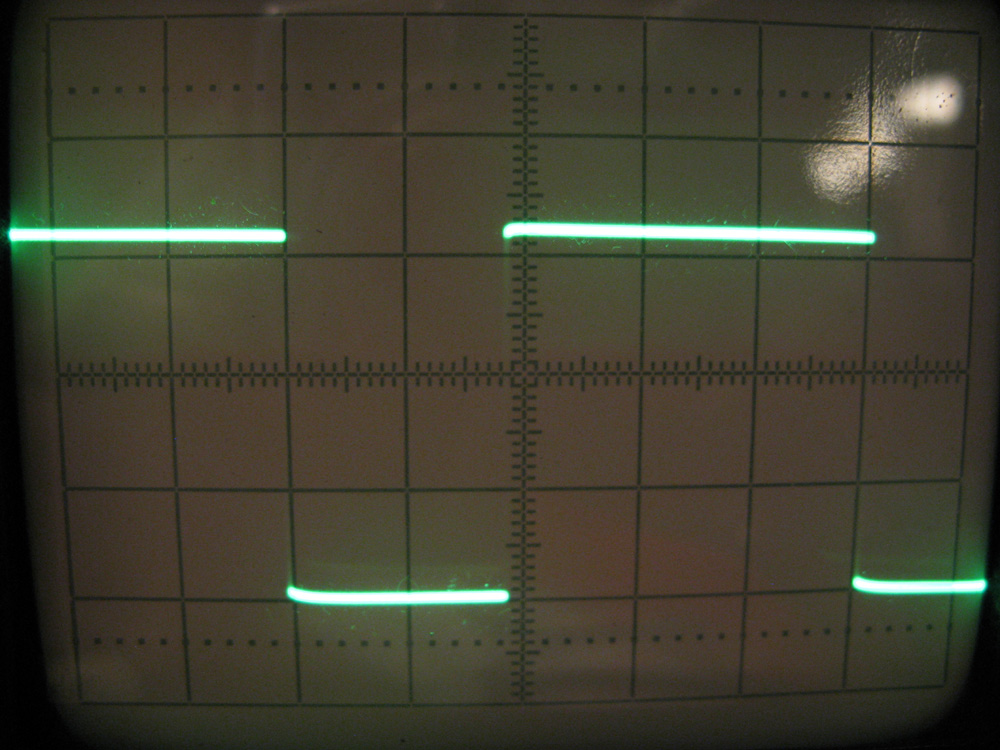

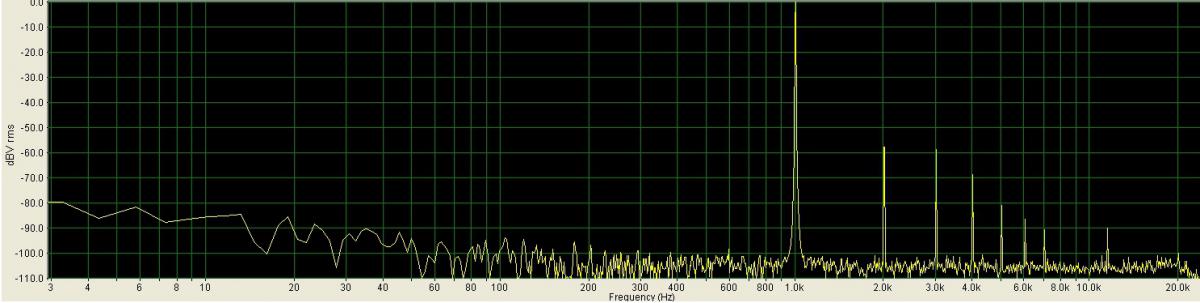

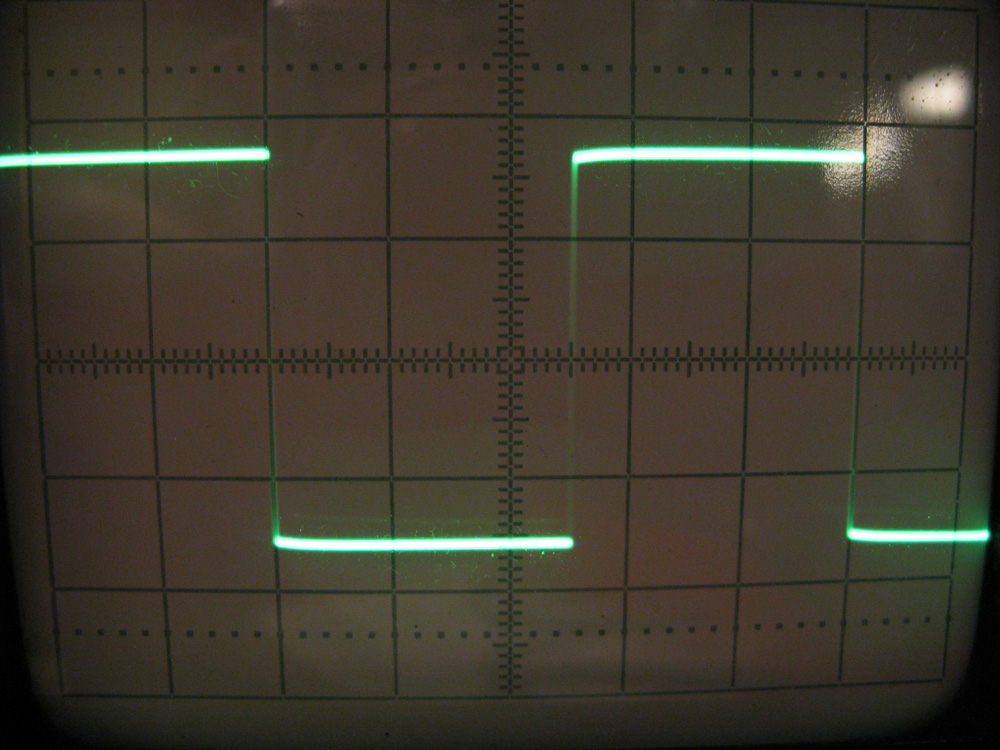

Во вложении ПХ на 100Гц,1кГц,20кГц,100кГц, спектр 1Вт,32.Ом, спектр 0,1Вт,32.Ом (если смотреть слева на право, то сначала идут схемы, затем ПХ 100Гц,20кГц,1кГц,спектр 1Вт,спектр 0,1Вт,фото плат,ПХ 100кГц).

Изменено 25 мая, 2013 пользователем Solovyev Maksim
