Помогите расшифровать маркировку трансформатора.

[LEONSIO 0]

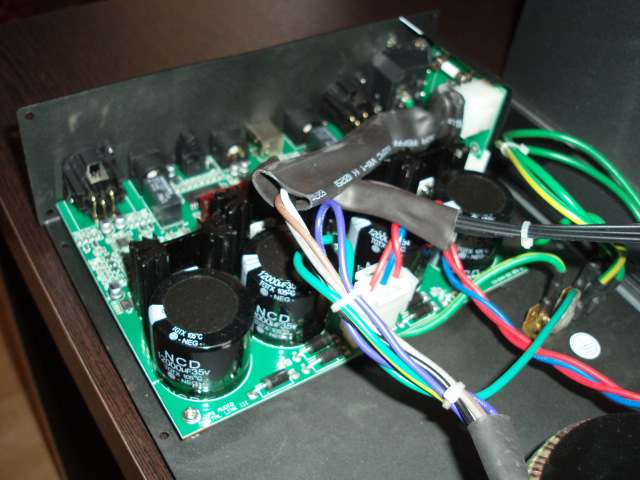

Этот стоит в цапе можно-ли его заменить на схожий но на 220 вольт.

[vitta77 820]

LEONSIO

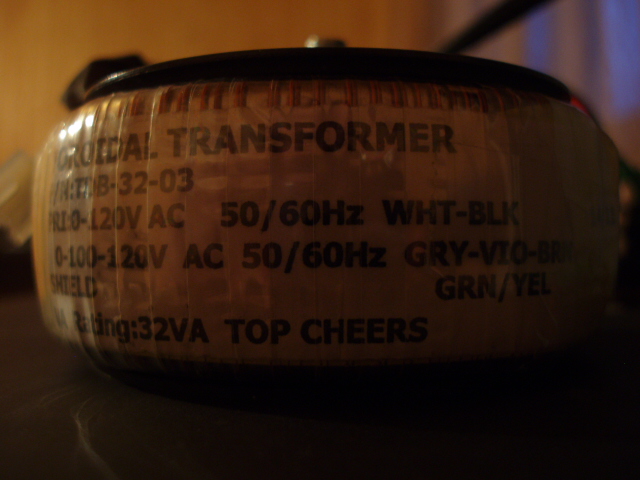

Еще фото чуть правее и потом с выводами добавь, а так первичка 120В, на 32ВА~25Вт мощность...

[LEONSIO 0]

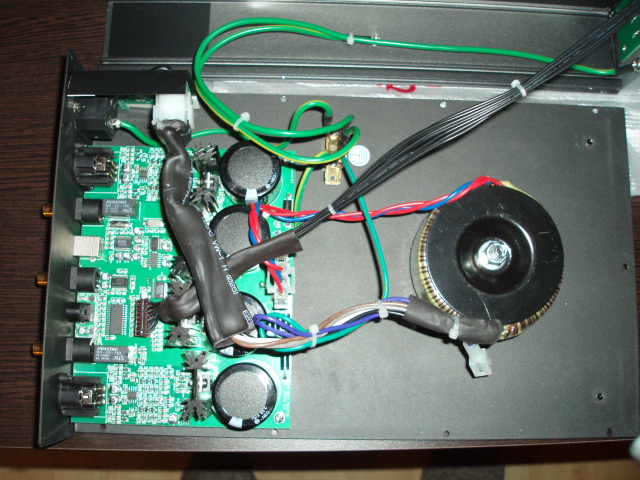

Вот

[vitta77 820]

странно - вторичка не указана, певичка 0-100-120В, плюс экранная желто-зеленая.Скорее всего 15-0-15 (или 18-0-18) напряжение на вторичке, но лучше взять тестер и померить. сменить можно, с местом смотрю проблем нет. Что за ЦАП, может по марке, схему в сети нарыть можно?

[LEONSIO 0]

http://www.psaudio.com/products/audio/m ... dliii-dac/

Это американская версия на 120 вольт,есть желание переехать на 220 вольт

[vitta77 820]

хммм, а транс вообще то вот такой предполагался там...





отсюда и пустого места морэ

[LEONSIO 0]

На вашем фото скорей всего мультвольтажный.

Так если заказывать трансформатор на 220 вольт( http://rodnik4.ru/trans.php ) Какие хар-ки должны быть указаны в тех. условии?

[Vershinsky 33 4 Тракты]

ой, ребяты. Что-то этот трансформатор на первом фото очень напоминает китаёзный.

Как мне изветно лучшие тороидальные трансформаторы в России делают в Туле. tula-transformator.ru.

[LEONSIO 0]

Это я и так знаю,по сути вопроса есть что у вас сказать?

[vitta77 820]

LEONSIO



первичка 220, магнитопровод ОЛ 50/80-25 (или ОЛ 64/100-32 но и первого вполне хватит), вторичка (х-0-х) где х- померить надо и все, плюс экранирующая обмотка между первичкой и вторичкой, еще можно заказать дополнительную пропитку после намотки первички. Ну и заливка компаундом на свое усмотрение - после нее транс становится полностью бесшумным, но "есть мнение" что компаунд плохо влияет на звук.

как то так...

(я у них 4 транса заказывал - нареканий 0, разве что чуть быстрее хочется получить их, чем они это делают)

[LEONSIO 0]

Спасибо за помощь

Во сколько они оценивают свои услуги ( в среднем)

под х-0-х имеете ввиду какие напруги надо замерить?

[vitta77 820]

Я заказывал "брутальные" киловатт начиная..., а такой, ну рублей 500-600 максимум до 1000 будет стоить

вот прайс на Тулу, но порядок цен у них тот же, что и Родник-4

http://tula-transformator.ru/price_t.html

[LEONSIO 0]

Может мне его снять и к ним приехать.

[Vershinsky 33 4 Тракты]

LEONSIO

могу посоветовать один способ. Предварительно запишите какого цвета провод куда припаян. Отпаяйте трансформатор. Соберите схему. Лампочка накаливания на 220в 25 вт последовательно с ней включите первичную обмотку трансформатора. Включите в сеть 220 в и измерьте напряжение на первичной и вторичных обмотках трансформатора. После рассчитайте какое напряжение будет на вторичных обмотках при 120 в на первичной обмотке.

Судя по фото транс этот ватт на 20-30.

[Vershinsky 33 4 Тракты]

Рассчитать напряжения на вторичных обмотках можно через отношение 'напряжение на вторичной обмотке делим на напряжение на первичной и умножаем на 120 В'. Округляйте до целого. А заказывать надо транс с этими напряжениями на вторичных обмотках, но с первичкой на 220 в.

[LEONSIO 0]

LEONSIO

могу посоветовать один способ. Предварительно запишите какого цвета провод куда припаян. Отпаяйте трансформатор. Соберите схему. Лампочка накаливания на 220в 25 вт последовательно с ней включите первичную обмотку трансформатора. Включите в сеть 220 в и измерьте напряжение на первичной и вторичных обмотках трансформатора. После рассчитайте какое напряжение будет на вторичных обмотках при 120 в на первичной обмотке.

Судя по фото транс этот ватт на 20-30.

Постом выше уже сказали что он на 25 ватт.Если вы внимательно посмотрите фотки то увидите что все сделано на разъемах(ничего отпаивать не нужно)

А нужно скинуть шлейф питания с платы и замерить напругу на ней.(по крайне мере я так понял советы гуру)

[MAXO 2 1 Тракты]

транс менять не надо, судя по картинке транс мультивольтажный, содержит две первичные PRImary обмотки:



обмотка номер 1 - провода белый и черный (WHT"white" - BLK "black"), рассчитана на напряжение 120В

обмотка номер 2 - провода серый, фиолетовый и коричневый (GRY "grey" - VIO "violet" - BRN 'brown'), рассчитана на напряжение 120В (подавать на провода GRY и BRN) или 100В (подавать на провода GRY и VIO)



для использования на 220В и чтобы с запасом, так сказать, надо соединить BLK + GRY и напряжение подавать на WHT + BRN



но лучше тестером померить. если сейчас обмотки соединены параллельно то при их последовательном соединении сопротивление должно стать в 4 раза больше



************************************************

исправил порядок подключения, сорри, тупанул слегка



************************************************



еще есть два провода на экран (SHIELD) - GRN "green" и YEL "yellow'
