Любители творчества могут перепаять разъёмы для подключения шлейфа на верхнюю сторону платы, чтобы быстро сравнить, как лучше со шлейфом или без него.

@bogi,скорее всего уж лучше без шлейфа, хоть немного но лучше, просто влом разбирать, а по другом как его отодрать незнаю))



насчет звука, толе разрешение выше стало толи бас лучше стал не пойму, но стало явно лучше, динамичней чтоли, правда первые пару часов казалось как то вяло, будто стало хуже а потом все стало норм, может это ван просто разогревается или еще что)

Терпение и труд всё разберут, ну и соберут если получится.

Звук не улучшается, а просто меняется, в итоге просто привыкаешь к тому что есть.

он не может просто поменяться, шлейф и рег громкости не ОУ чтобы просто менять звук, тут либо ухудшение либо улучшение, что именно решать уже вам, кто к чему привык)

Выкинув шлейф и рег. гр. можно улучшить ттх асуса. Заменой оу можно подстроить звук под себя. Почувствуйте разницу.

Изменено 29 декабря, 201411 г пользователем bogi

можно улучшить ттх асуса

Какие именно ТТХ улучшает отсутствие шлейфа?

когда же Вы наедитесь уже

Да , никогда!

ЕКЛМН Все идет по спирали. Кушайте с маслом не обляпайтесь . Всех с праздником!

Изменено 30 декабря, 201411 г пользователем bogi

Какие ТТХ могут быть, если сегодня НГ! С наступающим! На работе сижу

работа такая работа) Всех с наступающим! и приятного вам прослушивания вана в новый год, уж танцевальную музыку он отыграет что надо

Всех с наступающим!

Желаю Нам новых знаний, неожиданных открытий и уверенных выводов. Ну и как же без новых связок. . Тема должна жить и вызывать интерес. Удачи!!!

Я присоединяюсь к словам выше!

Всех с Новым Годом!

Удачи в поиске своего звука!!!

Всех с наступившим Новым Годом!!!





Нужна помощь в разъяснении параметра Ripple Current (Пульсирующий ток) в даташитах конденсаторов Panasonic. За что он отвечает, что дает? Я так понял чем выше параметр тем лучше, наверно..

Всех с наступившим Новым Годом!!!





Нужна помощь в разъяснении параметра Ripple Current (Пульсирующий ток) в даташитах конденсаторов Panasonic. За что он отвечает, что дает? Я так понял чем выше параметр тем лучше, наверно..

Урааа Всех с новым годом!

Предельный ток пульсаций зависит от конструктивных особенностей конденсатора, типа электролита материала обкладок и выводов, а также их толщины. Большой ток пульсаций, например в импульсных источниках питания, может разрушить емкость, поэтому действительно в некоторых схемах чем больше этот показатель тем лучше.

@HIMIKATOR, Правильно ли я понимаю, что этот параметр предельного тока пульсаций отвечает за сглаживание этих самих пульсаций? Соответственно если параметр Ripple Current конденсатора ниже пульсаций транса/выпрямителя, то ресурс конденсатора резко падает в плоть до его пробоя/нестабильной работы?



Вот параметры родных конденсаторов БП Asus One:

Panasonic FR 1x 2200µF 16v (12.5x20) (ripple current:2600) (impendance:0.018)

Panasonic FR 1x 470µF 16v (8x11.5) (ripple current:950) (impendance:0.056)

Panasonic FR 2x 1500µF 25v (12.5x20) (ripple current:2600) (impendance:0.018)

Panasonic FR 2x 330µF 25v (8x11.5) (ripple current:950) (impendance:0.056)



А вот, на что я заменил:

ELNA Cerafine 2200uF 16V (18x35.5) (ripple current:1080) - 1 шт.

Nichicon FG 2200uF 35V (18x35.5) (ripple current:1840) - 2 шт.

ELNA Cerafine 470uF 25V (12.5x25) (ripple current:640) - 1 шт.

ELNA Silmic II 330µF 25v (12.5x25) (ripple current:675) - 2 шт.



Все до единого замененного конденсатора имеют тех. параметры ripple current хуже родных. Да они брендовые/бутиковые специально для звука, только вот множество людей пишет не использовать конденсаторы для звука в блоках питания, так как характеристики у них всегда хуже а задачи иные со звуковой картой. Повод задуматься и возможно признать, что сделанный мной подбор конденсаторов в БП неудачен.

@HIMIKATOR, Правильно ли я понимаю, что этот параметр предельного тока пульсаций отвечает за сглаживание этих самих пульсаций? Соответственно если параметр Ripple Current конденсатора ниже пульсаций транса/выпрямителя, то ресурс конденсатора резко падает в плоть до его пробоя/нестабильной работы?



Вот параметры родных конденсаторов БП Asus One:

Panasonic FR 1x 2200µF 16v (12.5x20) (ripple current:2600) (impendance:0.018)

Panasonic FR 1x 470µF 16v (8x11.5) (ripple current:950) (impendance:0.056)

Panasonic FR 2x 1500µF 25v (12.5x20) (ripple current:2600) (impendance:0.018)

Panasonic FR 2x 330µF 25v (8x11.5) (ripple current:950) (impendance:0.056)



А вот, на что я заменил:

ELNA Cerafine 2200uF 16V (18x35.5) (ripple current:1080) - 1 шт.

Nichicon FG 2200uF 35V (18x35.5) (ripple current:1840) - 2 шт.

ELNA Cerafine 470uF 25V (12.5x25) (ripple current:640) - 1 шт.

ELNA Silmic II 330µF 25v (12.5x25) (ripple current:675) - 2 шт.



Все до единого замененного конденсатора имеют тех. параметры ripple current хуже родных. Да они брендовые/бутиковые специально для звука, только вот множество людей пишет не использовать конденсаторы для звука в блоках питания, так как характеристики у них всегда хуже а задачи иные со звуковой картой. Повод задуматься и возможно признать, что сделанный мной подбор конденсаторов в БП неудачен.

Уж сколько раз твердили миру - зачем в силовых платах эти бутиковые конденсаторы? У них срок жизни раз в 5-6 меньше, Т=85C и все электр. характеристики ниже.

Эти кондеры использовать только как проходные в сигнальных цепях.

@Rainfall, Да все правильно, Ripple Current косвенно определяет время работы конденсатора в схемах с большими пульсациями. В One нет больших пульсаций способных вывести из строя правильно подобранные по напряжению конденсаторы так как схема БП классическая и отсутствуют большие токи потребления самой схемой ONE, поэтому велечин Ripple Current установленных Вами конденсаторов хватает с запасом. У "бутиковых" другие плюсы ,один из которых соответствие заявленной ёмкости реальной, так как многие страдают сильным занижением или быстрым снижением во времени иногда больше 50%, а емкость конденсатора напрямую влияет на качество фильтрации поэтому в Вашем случае для получения значимого результата надо постарался их увеличить.

Изменено 3 января, 201511 г пользователем HIMIKATOR

Решил запаять старые конденсаторы, что бы наконец закрыть One обратно в корпус. Начал как раз с 5в линии сразу после транса, запаял родной 2200µF 16v и прямо в точку! Вернулся старый тональный баланс, звук такой родной асусовский. )) Если хотите поэксперементировать, все зло сидит именно в этом кондере. Потом запаял обратно родные два кондера 1500µF 25v и закрыл корпус, а конденсаторы 330µF и 470µF оставил поменянные. После длительного прослушивания на больших банках скажу, что звук стал более плотный, вернулся тот самый знакомый звук. Вроде бы был родной 2200µF 16v и у нового конденсатора такой же параметр да и банка в два раза больше, но ripple current почти на 2/3 меньше и конкретный перекос в звуке на выходе. Надо будет поэкспериментировать в будущем с конедсаторами родной Panasonic FR серии, к примеру на примете:

Panasonic FR 2200µF 35v (16x25) (ripple current:3820) (impendance:0.014) - на увиличние вольт

Panasonic FR 5600µF 16v (16x25) (ripple current:3820) (impendance:0.014) - на увиличение емкости

И немаловажно корпус будет закрываться.

@Rainfall,

Можно не тратить время, делать блок питания для цифры в одельном коробке( 5в, 3.3в, 1.2в) прицепом и DC/DC стабы откинуть, а штатный блок оставить для питания аналога( 5в. 12в и -12в).

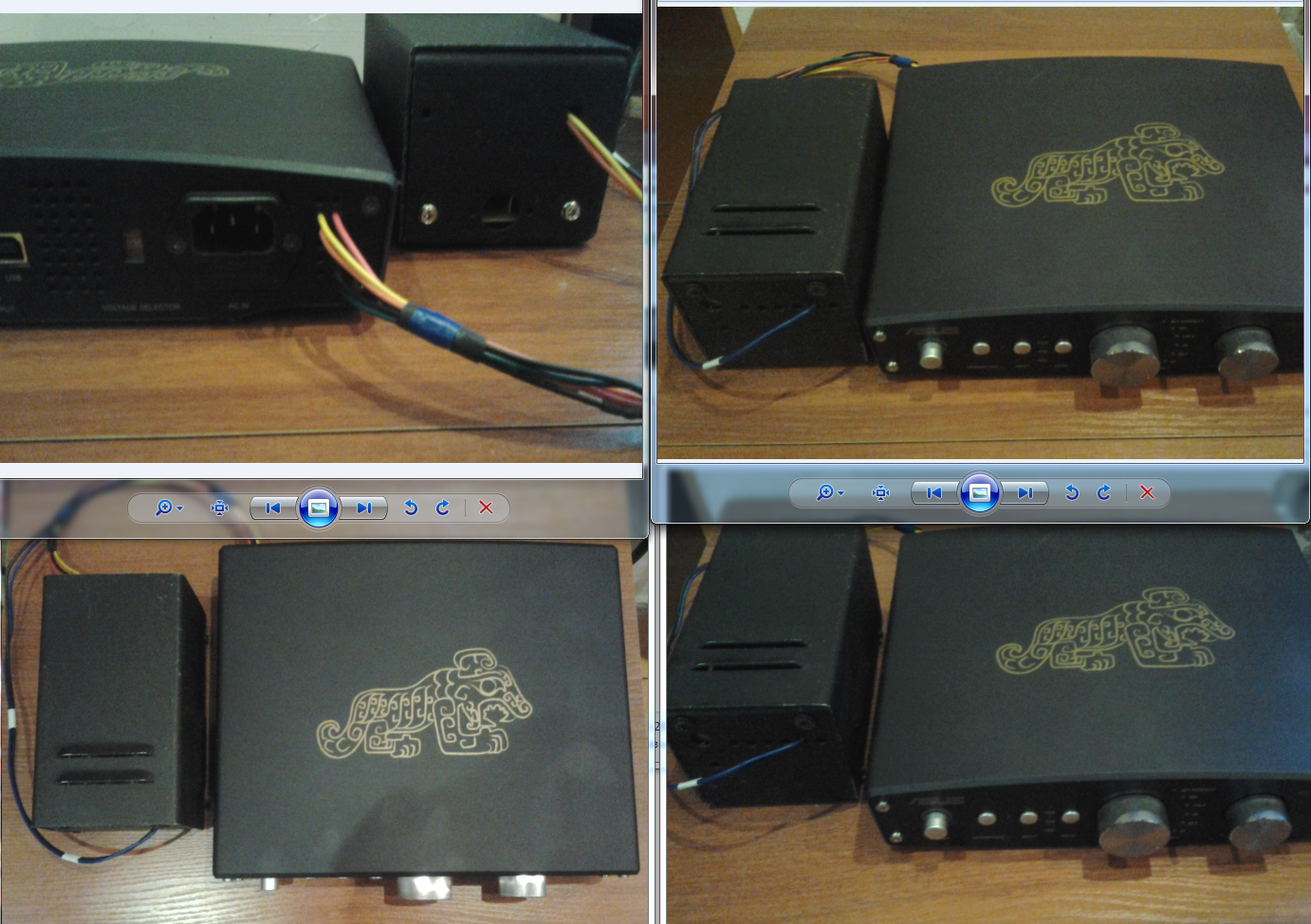

правда фото с телефона.

а как устроены кишки этого блока питания?

@a-deksix,

а как устроены кишки этого блока питания?

Мне то же интересно. Теперь можно считать это коллективной просьбой .

@a-deksix, Ну наконец-то. Не прошло и трех лет. Похоже новый год удалсЯ С удачной модернизацией тебя.

Изменено 4 января, 201511 г пользователем Dimmka69
