Я знаю что этот усь огромный. А так очень аккуратно все получилось, выглядит как фабричное изделие

[ringer 16]

Соб-сно краткий отчет о процессе))) Нужна еще внутренняя обвязка (провода то ли идут то ли нет( ), еще нужно докупить сетевые провода, мелочевку, и на окончательную отладку...



Ого! Вот это монстр. Вы это все своими руками спаяли с помощью обычного паяльника? Мне очень интересно каков у вас сам процесс, и какие инструменты используете. Мне страшно представить во что превратилась бы комната и сколько бы времени у меня заняло изготовление такого девайса.

[Khronos 1 002]

нападок не боюсь))) корпус и так впритык забит) что решит проблему - стальные или пермалловые колпаки на трансах.



Магнитное излучение лечит только растояние. Хотя тор тем и хорошо, что не особо излучает.

Классно получилось!

[StaS 16 3 Тракты]

jammer

Да, очень мощьно, внушительно получается! Ждём впечатлений.

[jammer 444]

Спасибо за добрые слова похвалы, на форумах не часто слышишь их))))



Мне казалось что все самое обычное, просто делал для себя)) поэтому наверное и получилось с избытком.



Я планировал все подробно изложить когда запуститься и буду слушать, но видимо это долго (где мои провода из Швейцарии))))), поэтому начну отвечать.



Спаял обыкновенной паяльной станцией Solomon, после чего понял что инструмент должен быть нормальный и купил японскую станцию Goot (это отдельная тема, есть еще легендарная Hakko 936 для интересующихся, разница в том что стал получать удовольствие от процесса пайка). Хватит и обыкновенного стола что бы все спаять. Хочу правда заметить, что у меня есть друг, у которого лабораторные приборы, блоки питания и другая измерительная техника)))) - источник постоянной критики как хай энда в целом так и данной конструкции, он ее тоже собрал на 2 платах)))).



Вкратце, для тех кому уже не терпится)))



1) у AMB.org заказываем платы, подобранные пары транзисторов, почти все кроме тех что стоят 4 доллара за штуку. Вместо них пойдут J201 с SMD резистором в блоки питания. Подробности позже. Радиаторы лучше у него не заказывать, в митино они уже с резьбой для крепления, с его - намучаетесь)) (хотя мучился не я))))) ALPS если 2 канальная версия, если 4-х то на ибее.



2) Другие детальки.



Резисторы. Тут можно заводить ветку и обсуждать - будет у нас свой вегалаб)))) Коротко - совецкие (старых запасов) прецизионные резисторы С2-29 и подобные - магазин Кварц Буженинова 16, тот где работают 3 тетки (их 2 по этому адресу). Хороший вариант - Holco они сейчас на распродаже в partsconnexion.com или Takman там же или еще где.



Электролиты. Nichicon KZ Muse, Elna Cerafine и тем кому повезет ))) - Black Gate. Где? Для нетерпеливых в Москве - поищите человека по нику Selicom, лучше - на ибее - разница в цене в 2-3 раза.



Другие детальки. Видимо в Митино, советую ларек в цокольном (подвальном этаже) где стоит компьютер для поиска деталей.



3) Корпус - hifi2000.it. Обратите внимание что в комплекте корпуса нет:

- шасси (мб у них же можно заказать, я делал здесь)

- ножек (заказать там же - недорого, аудиомания вас разорит)))

- ручка громкости (тамже, в Митино - голимый пластиковый китай)



4) Разъемы. Я ставил везде недорогой Furutec. Если денег жалко - вам в ИСПА, купите там Neutric и прочее. Кстати, имеет смысл купить там кабель Canare для разводки внутри, смотрите сами что лучше.



5) Индикаторы (для гурманов или эстетов))) - http://cgi.спам.com/ws/eBayISAPI.dll?Vi ... K:MEWNX:IT



6) Блоки питания - я купил Мастеркит -2 штуки. Дешевле всего - в Кимкит.ру



7) Блок управления. Тот же мастеркит, но мне его доработали.



8) Провода для разводки. или в ИСПе или еще где то.



Пишите если еще что то нужно прояснить.

[Bobby 5]

Радиаторы лучше у него не заказывать, в митино они уже с резьбой для крепления, с его - намучаетесь))

А где в Митино Aavid Thermalloy 1"х1.5" продают? Или подобные им?

[jammer 444]

Приятель который собрал двухканальную версию, покупал там. Если нужно могу уточнить

[TVT 1]

jammer



Очень ШИКАРНО получается.

А почему не использовал боковины корпуса в качестве радиаторов? у итальянских корпусов они именно как небольшие радиаторы сделаны.



P.S. Честно говоря и сам задумываюсь о сборке балансного причем для работы именно на акустику. Сейчас 2х10 на 8 Ом, но нужно чуть побольше. Ээээххх! продать что ли свой, да по новой все...

[SergAl 0]

(где мои провода из Швейцарии))

Если не секрет, что за провода и для чего?

[jammer 444]

(где мои провода из Швейцарии))

Если не секрет, что за провода и для чего?



По поводу использования данного усилителя для колонок (сугубо мое ИМХО) - приятель собрал 2-х канальную версию с коэф. усиления достаточным под акустику. Играет неплохо (хорош в качестве усилителя), но проигрывает клону Электрокомпанита 5-ки, то есть можно лучше. Считаю что данная конструкция (бета 22) делалась под наушники, акустика для нее - факультатив)))



Провода, которые я уже использовал с заметным эффектом - Audio Consulting, есть такая фирма в Швейцарии, маленькая, но провода отличные)

[Fireblade 949]

jammer Супер усилитель получается!

[LabAT 56]

TVT

Использовать усилитель Бета 22 с акустическими системами нецелесообразно. При мощности 10W и нагрузке 8 Ом потребуется ток 1А для режима А, значит и ток покоя должен быть не меньше, для наушников это слишком много, да и греться усилитель будет очень значительно с такими радиаторами, только в качестве дополнительной опции можно использовать акустику. Но вряд ли кто будет выставлять на усилителе Бета 22 ток покоя 1А, значит с акустикой, усилитель будет работать в режиме АВ. Любой полный усилитель может раскачать акустику в режиме АВ не хуже, а решение будет дешевле в несколько раз. Так что Бета 22 не для акустики.

jammer

Получается хорошо и симпатично.

[TVT 1]

TVT

Использовать усилитель Бета 22 с акустическими системами нецелесообразно.



да я как бы в курсе

поскольку у меня также имеется и УМ в чистом классе А 2х40Вт (ток покоя 2,5А) имею возможность сравнить. При токе покоя в 150мА и питании 24В Бета греется несильно и радиаторы вполне справляются. А вот звучит Бета на акустику далеко не так как большинство прослушанных усилителей в классе АВ. Понятно, что выход на акустику опциональный, но почему-то я пока больше слушаю именно Бету.

[jammer 444]

LabAT спасибо.

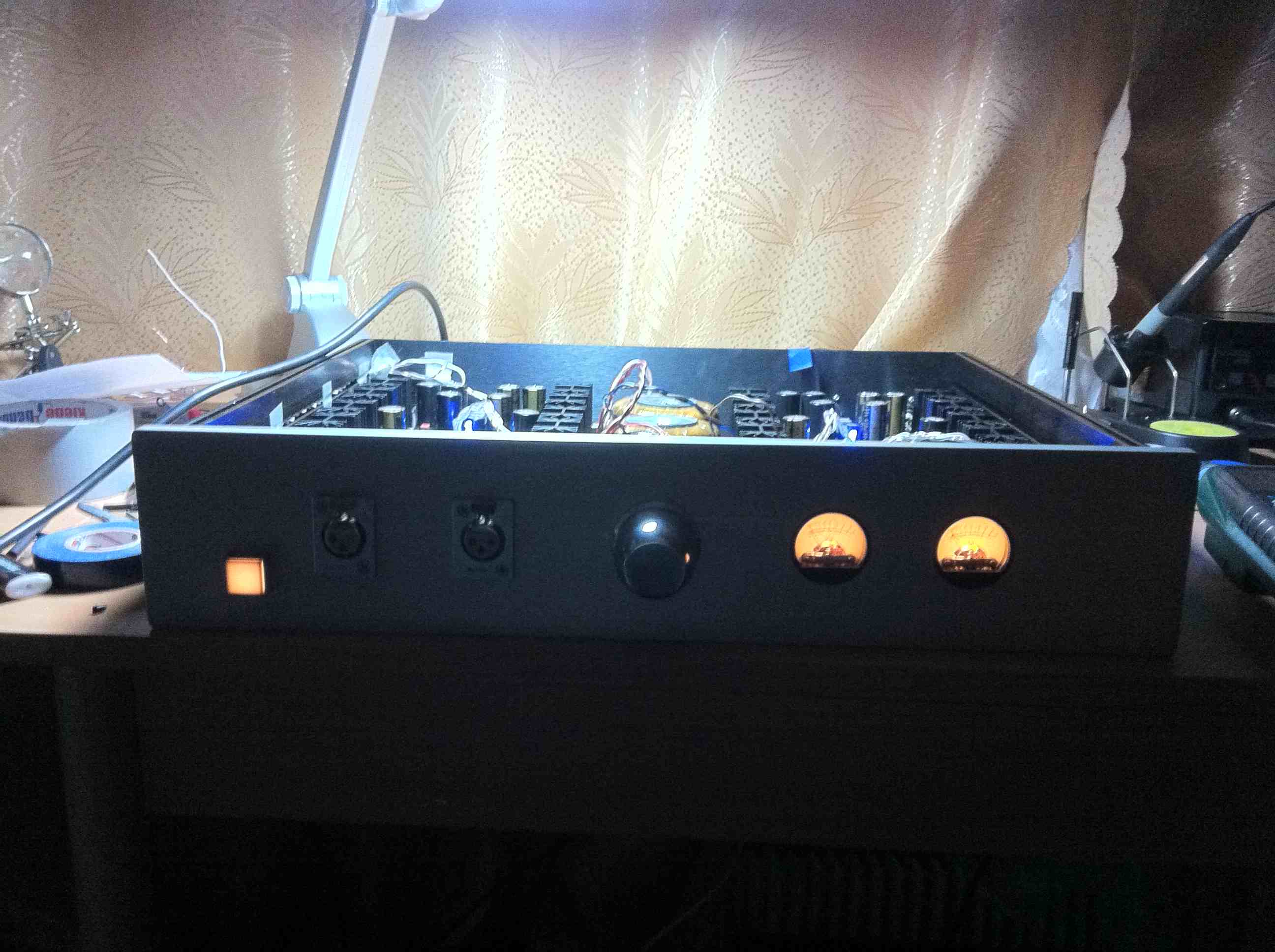

Процесс продолжается, мне кажется индикаторы смотрятся душевно)))

[StaS 16 3 Тракты]

Главное что бы звучёк душевным получился, а уж там и на индикаторы можно полюбоваться.

[jammer 444]

Главное что бы звучёк душевным получился, а уж там и на индикаторы можно полюбоваться.



Ну))) миллиард китайцев не могу ошибаться)))) (это я про многочисленные отзывы и рейтинги беты на хэдфае), а внешний фактор для меня тоже важен

[Fireblade 949]

А где вы такие индикаторы раздобыли?

[NIK 8]

А где вы такие индикаторы раздобыли?

viewtopic.php?p=119481#p119481 - внимательнее.



http://cgi.спам.com/ws/eBayISAPI.dll?Vi ... K:MEWNX:IT

[StaS 16 3 Тракты]

А где там на ХэдФай этот самый рейтинг? И какой имеет Бета?

[jammer 444]

А где там на ХэдФай этот самый рейтинг? И какой имеет Бета?



Например рейтинг усилителей Skylaba, также есть многочисленные обзоры, которые в принципе утверждают что бета - усилитель референсного класса.

[jammer 444]

Собрал и запустил. Звук отвратительный((( через наушники Panasonic стоимостью в 500 рублей купленные специально для отладки усилилителя.



У меня ощущение что перепутана фазировка каналов то ли в усилителе то ли в разъемах наушников, подскажите как проверить правильные фазы подключения...

[LabAT 56]

jammer

Проверить фазу совсем просто в AidioDoctor FSQ, со второго трека диктор будет говорить где фаза, а где противофаза. Противофаза звучит «врастопырку» сразу везде, а фаза точно внутри головы.

[Bobby 5]

Собрал и запустил.

Надо полагать, что балансировка входа и установка режима выходного каскада произведена?

Все режимы проверены, усилитель стабилен и не сваливается в возбуд, проверялось широкополосным осциллографом?

Что-то про данный этап мало говорилось. Для начала в RMAA хотя бы потестили, может быть уже там выползло чего лишнего.

Этот усилок не полюбит спешки, потребует внимания к наладке.

[jammer 444]

Собрал и запустил.

Надо полагать, что балансировка входа и установка режима выходного каскада произведена?

Все режимы проверены, усилитель стабилен и не сваливается в возбуд, проверялось широкополосным осциллографом?

Что-то про данный этап мало говорилось. Для начала в RMAA хотя бы потестили, может быть уже там выползло чего лишнего.

Этот усилок не полюбит спешки, потребует внимания к наладке.





Блоки усиления уже тестировались и запускались, я довожу до ума параметры настройки после тепловой стабилизации. Думаю потребуется доп измерения)))

[jammer 444]

Уфф.... Запустил)))



Ну что сказать.... Волшебный усилитель, желаю вам когда нибудь купить или собрать усилитель такого класса, оно того стоит. Он действительно референсный в том смысле что на такой звук надо равняться.



Коротко, позднее отпишу еще, а счас (4 утра)))) пойду еще его послушаю)))

- звуковая сцена в денонах стала как у 800 зенхов

- полный контроль над звуком, про все остальные аудифильские штучки можно даже не упоминать - на уровне, да еще каком!!!!



Я знаю 2 типа усилителей - плохие и хорошие. Он транзисторный, но это к звуку не имеет никакого отношения)))
