Питание аппаратуры.

[PolarLight 547 2 Тракты]

23 минуты назад, Уроборос сказал:

Что кому личный выбор, тут был кадр, питал все от аккумов

Здравствуйте коллеги!

Вот уже второй год я питаю всю свою систему от такого лабораторного блока питания IVYTECH APS4000A:

Спойлер



Данная приблуда приглянулась мне возможностью точно выставить напряжение и частоту на выходе. После некоторых экспериментов я остановился на частоте 100 Hz.



[Oleg Turbin 94]

1 час назад, Уроборос сказал:

Если вернуться к истокам "спора", то был изначальный грубо прикидочный расчёт мощности БП.



А единственное что надо знать обычному аудиофилу, что в идеале БП должен быть отдельным блоком (или хотя бы размешен в выделенном блоке см Мастер9), а трансформаторы лучшее выбирать броневой(Ш-образный) или штыревой (П- образный, вариант R-Core) конструкции.



Каждый моно канал питается от персонального БП, начиная с трансформатора.



Получится большая такая колобаха :), а далее идут упрощения, в зависимости от поставленной задачи, например вписаться в заданные массо-габаритные рамки и стоимость в массовом производстве.



Тут и появляются торы с пониженной индукцией или типовые импульсные БП как в Singxer SA-1 к примеру.



Что кому личный выбор, тут был кадр, питал все от аккумов

Мощность БП  и КУ усилителя выбирается под требования конкретных наушников.



Выбор источника питания краеугольный камень в аудиотехнике, так сказать БП это сердце изделия.

По общему мнению моих коллег могу сказать, что питание от АКБ хотя и самое чистое но звучание с ним сухое.

Самым компактным трансформатором получается TOР, остальные больше по размерам.

Об особенностях звучания тор трансов в разрезе изготовления писать не буду т.к шапками закидают но тема серьёзная.

Касаемо момента постоянного напряжения в сети и ТОР трансов, тор трансы не самый лучший вариант.



Трансформатор в отдельном корпусе самое лучшее решение, посмотрите на этот тренд в high-end технике.

Каждая реализация БП в той или иной степени влияет на звучание конечного изделия. Можно установить в отдельный корпус отвратительно звучащий транс и это все испортит.



p.s по импульсным источникам питания в аудио лучше обратиться к Александру Тариму, у него получилось сделать очень интересный импульсник для лампового усилителя.

Изменено 10 октября, 2023 пользователем Oleg Turbin

[daniilphotos 264]

Привет.

Случайно обнаружил, что после подключения USB от ЦАПа к ПК, бьет статическим током от наушникового провода, мощно и с хлопком. Раньше такого не было, хотя возможно просто не обращал внимания.

Это нормально?



Полностью цепь выглядит так: ПК (usb) ЦАП (баланс) усилитель для ух (баланс) наушники. Также к ЦАПу подключены активные колонки по RCA (они выключены), а к усилителю - аудиоинтерфейс по RCA (тоже выключен).

ЦАП и усь имеют блоки питания, но ЦАП может работать без БП (отключение не помогает), а усиль только с БП.



Ни отчего больше током не бьет, ни от корпусов всех устройств, включая ПК, ни от других проводов. Исключительно бьет только от балансного кабеля наушников.

[Aibek 1 078]

1 час назад, daniilphotos сказал:

после подключения USB от ЦАПа к ПК

Возможен разностный потенциал между ЦАП и ПК. Померьте мультимером, один конец к корпусу ЦАПа, а другой к корпусу ПК. Предполагаю наличие около 110-120 вольт. Это происходит, когда техника подключена к разным розеткам.

Это мое мнение, возможно, что ошибаюсь.

[daniilphotos 264]

Ниже я описал проблему, которая у меня возникает. Я так понимаю, в этой ситуации может помочь какой-нибудь стабилизатор напряжения, или качественный сетевой фильтр? А может что-то еще?



Порекомендуйте пожалуйста какое-нибудь решение для улучшения качества электро-питания (если конечно дело в этом), но не вносящее лишних помех в аудио-сигнал. Подключать в него (в это решение) придется все сразу, включая по ниже описанным причинам даже сам ПК, а он у меня довольно мощный.



И хочу уточнить, что у меня аудио-техника (относительно) бюджетная, и за аудиофильским качеством я не гонюсь. Я только хочу, чтобы устранилась ниже описанная проблема, без потери того качества звучания, которое уже есть.



___





А проблема такая:



Раньше я много писал на этом форуме о мифическом дисбалансе на своем ПК, а именно искажении АЧХ в правом канале, с которым никак не мог справиться. Он у меня на всех выводящих звук устройствах (встройка, ЦАП, аудиоинтерфейс) с любыми наушниками, но проявляется с одинаковым характером. При переворачивании наушников на голове - эффект тоже переворачивается, а при зеркальном подключении чашек (левой чашки к правому проводу) эффект соответственно зеркалится.



Недавнее приобретение третьей звуковой (точнее аудиоинтерфейса), подтвердило, что дело не в аудио-устройствах. Иногда этот эффект есть, иногда его нет, а в последнее время он почти не пропадает. В подробности вдаваться не буду, так как уже многабукаф писал на эту тему.



Недавно для эксперимента я подключил свой основной ЦАП и усь (единственные аудио-коробочки, питающиеся не от ПК) в далекую розетку в дальней комнате с помощью самого дешевого удлинителя из строительного магазина, и это выровняло каналы. Хоть это и помогло, но провода по всей хате мне не нужны, так дело не пойдет. Тем более встройка и аудиоинтерфейс, которые питаются только от ПК, по прежнему дисбалансят, и с этим ничего я поделать не могу, а с аудиоинтерфейсом ситуация не менее важна.



Я раньше писал, что если подключить ЦАП к смартфону, то дисбаланса нет, и звук лучше и чище. Это 100% так, когда комп рядом выключен. Но выяснилось, что если его включить, то легкий эффект дисбаланса иногда появляется и в смартфоне. Единственное, что связывает смартфон и ПК - это то, что ЦАП и усь воткнуты в ту же розетку, что и ПК. Я пытался подключать ЦАП и усь в другую розетку в комнате - толку тоже не было, от проблемы избавляет только подключение их к очень отдаленной розетке.



По ходу у меня не лучшая проводка в квартире, или даже во всем доме...



___



Кстати, я выяснил, что проводка у меня в комнате алюминиевая и двухжильная (без заземления). И переделать ее не получится, так как ремонт сделан.

Изменено 7 января пользователем daniilphotos

[daniilphotos 264]

1 минуту назад, Aibek сказал:

Возможен разностный потенциал между ЦАП и ПК. Померьте мультимером, один конец к корпусу ЦАПа, а другой к корпусу ПК. Предполагаю наличие около 110-120 вольт. Это происходит, когда техника подключена к разным розеткам.

Это мое мнение, возможно, что ошибаюсь.

Спасибо. Точно. Я подключил ЦАП и усь к другой розетке по описанной только что причине.

[Aibek 1 078]

24 минуты назад, daniilphotos сказал:

Порекомендуйте пожалуйста какое-нибудь решение для улучшения качества электро-питания

В настенную розетку втыкаем распределитель питания, предположим из 4-х розеток. Два выхода уйдут на ПК и монитор. В третью втыкаем разделительный трансформатор (РТ), мощность которого примерно в три раза больше суммарной мощности аудиоаппаратуры. Всю аудиотехнику подключаем к РТ. В итоге, все подключено к одной розетке. Распределителю питания до лампочки мощность ПК и РТ.

Четвертая розетка (или более) для запаса.

Ну и желательно было бы учесть фазировку при подключении аудиоаппаратов к РТ.

Примечание: заземление у Вас имеется в виде зануления, но идет на кухню и ванную комнату. В жилых комнатах у Вас двухжильная, в этом нет ничего страшного, т.к. заземление имеет отношение к ТБ (технике безопасности).

Ну а распределитель питания (например, т.н. удлинитель) и РТ можете подобрать по своему карману, благо их много и всяких.

Изменено 7 января пользователем Aibek

[daniilphotos 264]

Aibek Как я писал выше, у меня есть аудиоинтерфейс, который имеет только питание от USB компьютера, а следовательно, мне нужно решение не только для аудио-аппаратуры, но и для всего компа. Исключение - монитор.

[Aibek 1 078]

9 минут назад, daniilphotos сказал:

у меня есть аудиоинтерфейс, который имеет только питание от USB компьютера

ЮСБ компа 5 вольт при 0.8 амперах. Спокойно можно подключить этот аудиоинтерфейс к розетке через т.н. зарядку (5в -1А)



Изменено 7 января пользователем Aibek

[daniilphotos 264]

Aibek Там питание и аудиосигнал по одному USB-кабелю идет. Если только найти разветвитель (если это так работает), и понадеяться, что он не спалит устройство...

[Aibek 1 078]

2 минуты назад, daniilphotos сказал:

Там питание и аудиосигнал по одному USB-кабелю идет.

А, теперь понятно. Тогда как вариант все запитывать через хороший пассивный распределитель питания (без активных элементов). Все - это ПК, монитор, аудиоустройства.

[Rutger 14 689 18 Тракты]

51 минуту назад, daniilphotos сказал:

Порекомендуйте пожалуйста какое-нибудь решение для улучшения качества электро-питания (если конечно дело в этом), но не вносящее лишних помех в аудио-сигнал. Подключать в него (в это решение) придется все сразу, включая по ниже описанным причинам даже сам ПК, а он у меня довольно мощный.



В 18.06.2021 в 20:42, Rutger сказал:

Если проблема с вольтажом в сети, то для начала нужно померь напряжение как день-ночь, так и в течении для, чтобы определить границы нестабильности.

Если напряжения критичные, то нужен в первую очередь именно стабилизатор напряжения.

Выбирать лучше всего из продукции Lider, Audiolot (Audiolot ALF-3600) или Volter (Volter-2000). Штиль, он как бы не совсем для аудио целей предназначен...



Далее, нужно 2 пассивных распределителя питания, один для аудио-аппаратуры, второй для компьютерного оборудования.

Смысл в том, чтобы "развести подальше" друг от друга все компьютерное и все аудио оборудование.

Самое простое и вполне надежное - продукция Most (Most HV6), к нему подключить все компьютерное оборудование.

Второй, для аудио, более качественный, типа Oyade MTS6 / QED Qonduit MDH-4 / Accustic Arts Power Strip Passive 6 / Fisch AFL 166 Black



Далее, после пассивного разветвителя и именно для аудио, вариантов несколько. Просто приведу свою же цитату для отображения наиболее интересных вариантов.

Обратить внимание следует на варианты 2 и 3 в первую очередь + разделительные трансформаторы от AudioALT, далее, варианты 1 и 6.



Кстати, вариант 9, по поводу выделенной линии, одна из основ, с чего обычно следует начинать. А выделенку можно провести и внешне, с помощью пластиковых коробов (сейчас они и под цвет дерева выпускаются).

Ну и не стоит забывать, что питание аппаратуры, штука не всегда предсказуемая, в плане того, как поведет себя то или иное устройство именно в вашем случае...



В 18.06.2021 в 20:42, Rutger сказал:

1. Powergrip YG-2 - аналог Belkin PF 30/40/50 - "народный" сетевой фильтр, звезд с неба не хватает, но влияние оказывает
2. Варианты БГР на тор трансе. Почитать о влиянии можно здесь - https://www.dastereo.ru/t/opyt-ispolzovaniya-nedorogih-galvano-razvyazok/44275
3. Трансформаторный сетевой фильтр на тороидальном изолирующем трансформаторе с пониженной индукцией IZT-1100 от PVD Audio
4. Isotek Титан - очень хороший фильтр, хотя соотношение цена - качество, не самое лучшее, наиболее правильный вариант, ставить его перед регенератором
5. Кастомный кондиционер сети Efa Life Open Space от Феликса - отзывы различные, есть и негативные, но многие и хвалят.
6. Фильтры от Русич аудио (PR16 или 18) - бюджетные варианты, но вполне позитивно влияющие на звук
7. Из редкого или дорогого - канадские Torus (мощные и дорогие на торах) или украинские Flux-Lab (уровнь - баргин, но очень сложно найти на вторичке)
8. Сетевые фильтры и кондиционеры от Шокера. Почитать о влиянии можно здесь - https://www.dastereo.ru/t/usiliteli-i-drugaya-produkcziya-ot-shoker/44823/145?u=rutger

9. Возможно, начать стоит с обычной выделенной линии на аудио-аппаратуру.



[Aibek 1 078]

5 минут назад, daniilphotos сказал:

Если только найти разветвитель (если это так работает), и понадеяться, что он не спалит устройство...

Не рискуйте.

[Aibek 1 078]

6 минут назад, Rutger сказал:

Смысл в том, чтобы "развести подальше" друг от друга все компьютерное и все аудио оборудование.

Развести в данном случае будет проблематично из-за аудиоинтерфейса.

[JKS 172]

59 минут назад, daniilphotos сказал:

Спасибо. Точно. Я подключил ЦАП и усь к другой розетке по описанной только что причине.

Если есть щелчки при подключении, то однозначно разность потенциалов, как вам выше и говорили. Измерять вам, видимо, нечем, раз игнорировали совет. Тогда все устройства в один пилот, если на шнурах присутствует контакт заземления (там шиной заземления соединит корпуса). А лучше все металлические части заземлить или хотя бы объединить.

[daniilphotos 264]

3 минуты назад, JKS сказал:

однозначно разность потенциалов

А эта разность потенциалов чем-то опасна? Извините, я в электричестве полный ноль.

[JKS 172]

48 минут назад, daniilphotos сказал:

А эта разность потенциалов чем-то опасна? Извините, я в электричестве полный ноль.

В какой-то радостный момент может что-то сгореть. Как минимум пищалки от таких щелчков долго не живут. Да и планары встречал с отгоревшей дорожкой. А их просто так не восстановишь.

Изменено 7 января пользователем JKS

[daniilphotos 264]

14 минут назад, JKS сказал:

В какой-то радостный момент может что-то сгореть. Как минимум пищалки от таких щелчков долго не живут.

Вернул все в одну розетку. Больше нет никакой статики. Но вернулась вышеупомянутая проблема с дисбалансом.

[JKS 172]

7 минут назад, daniilphotos сказал:

вернулась вышеупомянутая проблема с дисбалансом.

Создайте новую тему, там продолжить можно обсуждение. Заодно и ссылки на описание вашей проблемы укажите, дабы весть форум не шерстить в поисках.

С самого компьютера тоже кривой сигнал с аудио разъёма?

Изменено 7 января пользователем JKS

[JKS 172]

2 часа назад, daniilphotos сказал:

если его включить, то легкий эффект дисбаланса иногда появляется и в смартфоне

В какой момент появляется и пропадает? В момент включения или позже? Пропадает сразу или когда блок питания уже отключается? Какого формата аудио в этот момент звучит? МП3 или WAV? С какой частотой дискретизации, 44,1?

Возможно, БП компьютера генерирует частоту, которая ЦАПу не нравится.

Изменено 7 января пользователем JKS

[Aibek 1 078]

28 минут назад, JKS сказал:

Возможно, БП компьютера генерирует частоту, которая ЦАПу не нравится.

Товарищу надо идти методом исключений. Для начала надо взять у кого-нибудь ноутбук и к нему подключить аудиоинтерфейс. Сначала ноут с батарейным питанием, затем с адаптером питания. И посмотреть.

Изменено 7 января пользователем Aibek

[daniilphotos 264]

20 часов назад, JKS сказал:

Создайте новую тему, там продолжить можно обсуждение. Заодно и ссылки на описание вашей проблемы укажите, дабы весть форум не шерстить в поисках.

С самого компьютера тоже кривой сигнал с аудио разъёма?

Чтобы что-то найти, мне самому нужно перешерстить форум. Да это и не к чему, я описал суть проблемы. Под словом "встройка" я сам компьютер и имел ввиду (т. е. встроенная звуковая в мат плату).

22 часа назад, daniilphotos сказал:

Раньше я много писал на этом форуме о мифическом дисбалансе на своем ПК, а именно искажении АЧХ в правом канале, с которым никак не мог справиться. Он у меня на всех выводящих звук устройствах (встройка, ЦАП, аудиоинтерфейс) с любыми наушниками, но проявляется с одинаковым характером. При переворачивании наушников на голове - эффект тоже переворачивается, а при зеркальном подключении чашек (левой чашки к правому проводу) эффект соответственно зеркалится.



Если интересно, как именно проявляется дисбаланс, попробую вкратце описать, но я не умею описывать изменения АЧХ и угадывать частоты, так что не уверен, что будет достоверно, напишу в общих чертах.



Левый канал берем за эталон, а в правом канале относительно него происходит следующее: уменьшается четкость низких частот (превращаются в кашу), остальные частоты становятся слегка тише (неравномерно), за счет чего звук в целом становится чуть тише, в следствии чего сцена уплывает влево, отсюда и дисбаланс. Он периодически усиливается или сходит на нет, сам, волнообразно. В старых записях, или записях с узкой сценой это ощущается значительнее всего. Из-за этого наслаждаться музыкой стало невозможно, в последнее время это отбило желание ее слушать вообще, хотя я меломан еще тот (был). Если слушать моно-запись по очереди в левом и правом наушнике (в Windows включается режим моно в "специальных возможностях", действует только на микшер Windows), то ощущается, что в левом канале есть воздух и объем, а в правом звук какой-то сухой и плоский. Если слушать болтовню на Ютубе, то в левом ухе слышно слова четко, а в правом гулковато, и нужно прислушиваться, напрягаться. Если добавить громкость, в правом становится слышно все четко, но в левом, уже слишком громко и звонко. Если запись голоса некачественная (голос на дешевый микрофон/смартфон), то слушать из-за разности громкостей вообще невозможно.



20 часов назад, JKS сказал:

В какой момент появляется и пропадает? В момент включения или позже? Пропадает сразу или когда блок питания уже отключается? Какого формата аудио в этот момент звучит? МП3 или WAV? С какой частотой дискретизации, 44,1?

Возможно, БП компьютера генерирует частоту, которая ЦАПу не нравится.

От форматов файлов, битов и частот дискретизации это не зависит вообще никак. Это может быть DSD Native через приложение Hiby в обход аудио-ресурсов самого смартфона, а может быть обычный Ютуб. Так что полагаю, что проблема создается уже непосредственно внутри аудио-устройств.



JKS Вы верно подменили на счет БП компьютера - это очень интересная мысль! Я конкретно об этом раньше не задумывался, но возьму на заметку. Сможете эту мысль развить более подробно? Возможно, в этом кроется разгадка.



Я раньше считал, что проблема в самом компьютере. Теперь методом дополнительных исключений, описанных в этой ветке, я убедился, что проблема в электричестве. А вы снова перекинули подозрение на ПК, и не безосновательно (спасибо!).



Тем не менее, на днях постараюсь добыть мультиметр. Если не добуду, закажу на Озоне, правда тогда его придется еще подождать недельки полторы. Буду по совету Rutger (благодарю!) мониторить изменения напряжения в розетке в течении суток, может двое-трое. Далее, будет видно, в каком направлении двигаться дальше - работать над питанием всей техники (стабилизатор и т. д.) или заменить блок питания на ПК. А на данный момент (до моего появления в этой ветке) я заказал вот такой сетевой фильтр (версию с сечением 3*1.5 мм²), так как опасения на счет скачков в сети все же есть. Он еще в доставке.



___



Еще кстати я побаловался с подключением блоков питания по фазе и наоборот. Заметил разность звучания и разность проявления дисбаланса (но он все равно никуда не делся), но это уже наверно другая история... Если все по фазе, то звучит лучше. Кстати, сетевой фильтр у меня всегда был подключен против фазы, так как фаза в розетке оказалась слева, а не справа, как должна быть, а техника вся то так то эдак. Сейчас уже подключено все по уму, надеюсь это имеет значение в целом. На дисбаланс это никак не повлияло.

[daniilphotos 264]

21 час назад, JKS сказал:

Возможно, БП компьютера генерирует частоту, которая ЦАПу не нравится.

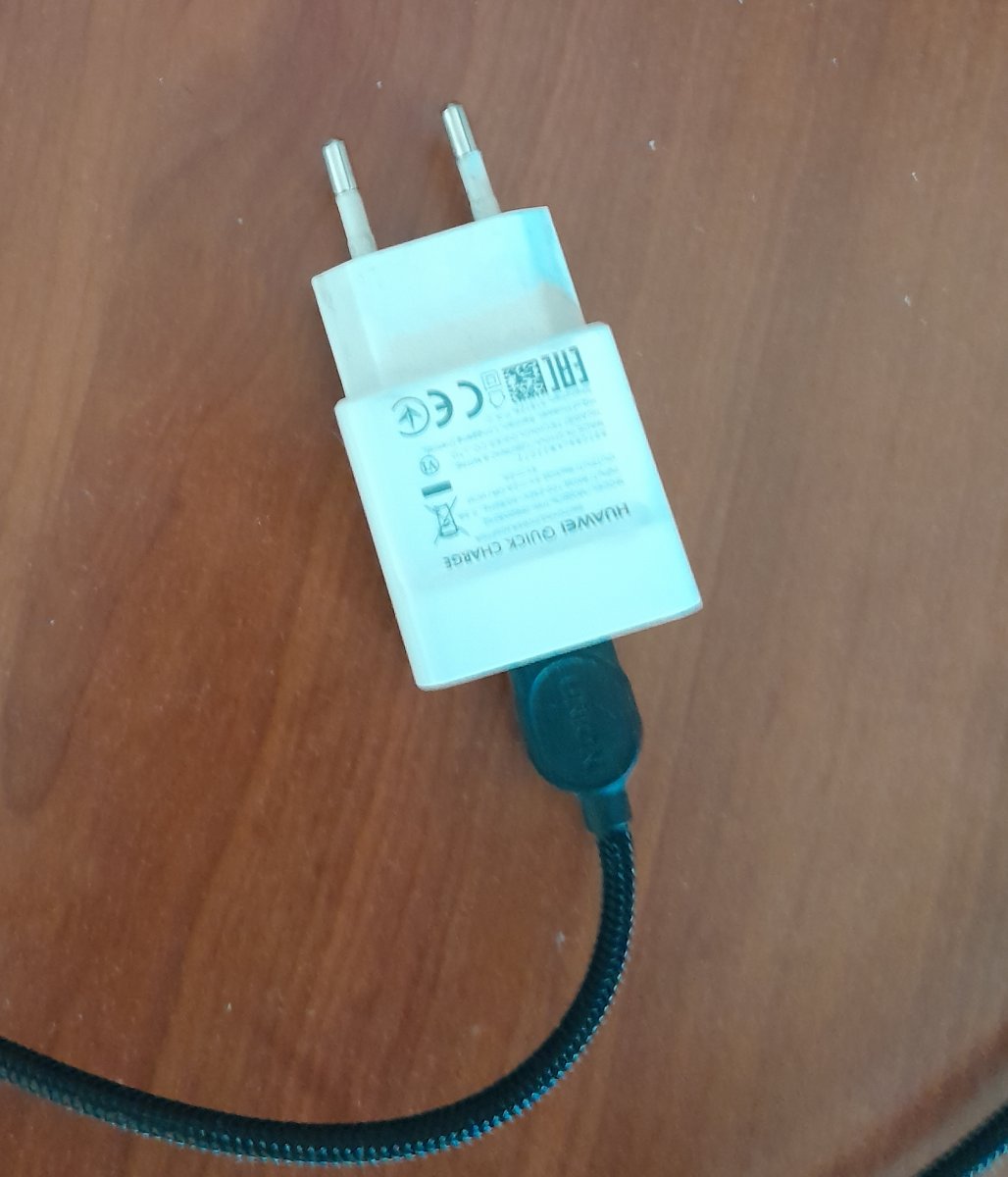

Кстати блок питания у меня такой, если это имеет значение.

[JKS 172]

1 час назад, daniilphotos сказал:

опасения на счет скачков в сети

Сеть к вашим проблемам ни какого отношения не имеют, Миллионы людей пользуются ей же. Скачки кратковременны, а проблема постоянна. Проблема с железом компа. Попробуйте найти другой комп, к друзьям сносить ЦАП с ушами, там проверить. Что-то в БП вашем прошивает на корпус, кондёр потёк, например. Вот и вся проблема. Возьмите на прокат у друзей БП, поменяйте свой, или свой к ним сносите, если не дадут. Нужно методом исключения вычислить виновника.

[daniilphotos 264]

57 минут назад, JKS сказал:

Сеть к вашим проблемам ни какого отношения не имеют, Миллионы людей пользуются ей же. Скачки кратковременны, а проблема постоянна. Проблема с железом компа. Попробуйте найти другой комп, к друзьям сносить ЦАП с ушами, там проверить. Что-то в БП вашем прошивает на корпус, кондёр потёк, например. Вот и вся проблема. Возьмите на прокат у друзей БП, поменяйте свой, или свой к ним сносите, если не дадут. Нужно методом исключения вычислить виновника.

Это логично, но все же вопрос. Как тогда объяснить вот это:

В 07.01.2024 в 12:46, daniilphotos сказал:

Я раньше писал, что если подключить ЦАП к смартфону, то дисбаланса нет, и звук лучше и чище. Это 100% так, когда комп рядом выключен. Но выяснилось, что если его включить, то легкий эффект дисбаланса иногда появляется и в смартфоне. Единственное, что связывает смартфон и ПК - это то, что ЦАП и усь воткнуты в ту же розетку, что и ПК. Я пытался подключать ЦАП и усь в другую розетку в комнате - толку тоже не было, от проблемы избавляет только подключение их к очень отдаленной розетке.

Уточню, что все эти три розетки, включая отдаленную, относятся к одному и тому же автомату в щитке.
